ArcMap基本操作练习一、使用ArcMap1.1 ArcMap简要介绍ArcMap可以概括成以下的功能:✧可视化用地理方式操作数据可以看到以前不能看到的格局,揭示潜在的趋势和分布状况,以及获得新的视野。
✧创建地图很容易创建地图来表达数据。
ArcMap提供了各种工具来输入数据,并以有效的方式显示✧解决问题使用地理方式处理数据能回答诸如“在哪里”、“有多少”、“如果..将…”这样的问题。
理解了这些关系将会有助于作出更好的决策。
✧展示结果可以很容易地显示工作的结果。
可以制作精美的地图,创建交互的显示,将图、表、图形、照片以及其他元素有机结合起来。
使用地理方式传递信息是一种有效的方式。
✧扩展开发ArcMap制定环境允许制作适合自己需要的界面,建立新的工具,开发基于ArcMap控件的独立应用。
1.2 ArcMap基础操作1.2.1启动ArcMap启动ArcMap可以有多种方式,一般常用的方式有以下三种:✧从Start菜单种启动ArcMap1、Windows任务栏中单击“Start”按钮。
2、指向“程序”。
3、指向“ArcGIS”。
4、单击“ArcMap”。
✧在ArcCatalog中启动ArcMap1、在ArcCatalog中单击“Launch ArcMap”按钮。
在资源浏览器中启动ArcMapMXD文档为ArcMap保存的工程文档。
可以通过双击该类型的文档来启动ArcMap,并加载该工程文档。
1、在资源浏览器中找到目标的*.MXD文档。
2、双击该*.MXD文件。
1.2.2ArMap窗口要素从上图可以看出ArcMap主要包含了菜单条、工具条、内容表、地图视图、状态条等元素。
这些元素基本是标准的Windows窗体的元素。
✧菜单条包含了ArcMap各种功能的菜单,主要菜单有:文件菜单、编辑菜单、视图菜单、选择菜单、工具菜单、Windows菜单、帮助菜单。
✧工具条可以定制的窗口元素,可以快速使用系统功能。
一般把常用的系统功能定制的工具条,方便使用。
arcmap使用手册摘要:一、ArcMap 概述1.ArcMap 的定义2.ArcMap 的功能与用途二、ArcMap 的安装与启动1.安装ArcMap 所需的软硬件环境2.安装过程及注意事项3.ArcMap 的启动与退出三、ArcMap 的基本操作1.界面布局与功能区简介2.地图文档的创建与管理3.地图图层的添加与编辑四、地图数据的采集与处理1.数据的导入与转换2.数据的编辑与维护3.地理数据的投影与坐标系设置五、地图可视化与分析1.符号系统的配置与应用2.地图的标注与图例制作3.空间分析工具与功能六、ArcMap 的高级应用1.地图服务的发布与共享2.数据的可视化与探索分析3.三维地图的制作与展示七、ArcMap 的常见问题与解决方案1.软件运行中遇到的常见问题2.数据处理与分析中的技巧与方法3.软件升级与更新正文:ArcMap 是一款由Esri 公司开发的地理信息系统(GIS)软件,广泛应用于地理数据的采集、处理、分析和可视化等领域。
本手册将详细介绍ArcMap 的使用方法和技巧,帮助用户更好地掌握和应用该软件。
一、ArcMap 概述ArcMap 是Esri 公司ArcGIS 桌面软件系列的核心组件,提供了一个直观、友好的界面,用户可以通过它轻松地完成各种GIS 任务。
ArcMap 具有丰富的功能和用途,适用于不同层次的GIS 用户。
二、ArcMap 的安装与启动安装ArcMap 前,请确保您的计算机满足系统要求,如操作系统、硬件配置等。
安装过程相对简单,只需按照提示完成即可。
启动ArcMap 后,您可以开始创建地图文档、添加地图图层等操作。
三、ArcMap 的基本操作ArcMap 的界面分为多个功能区,包括“内容窗格”、“工具栏”、“状态栏”等。
用户可以通过这些功能区轻松地进行地图文档的创建与管理、地图图层的添加与编辑等操作。
四、地图数据的采集与处理在ArcMap 中,您可以导入多种格式的地理数据,如Shapefile、GeoJSON、KML 等。
Arcmap图层的操作
1、图层的添加(方法一)
(1)启动Arcmap
(2)创建地图文档,选择空白地图后点击确定
(3)在左边内容列表里右击图层,或工具栏处可以添加图层。
2、添加图层(方法二)
(1)点击arcmap工具栏中的目录
(2)点击连接到文件夹,并选择你要连接的文件夹。
(该方法的好处是可以随时查看数据文件夹存在哪些数据)
(3)选择需要添加的数据,将其拖动到内容列表即可
3、数据层的导出与保存
(1)点击工具栏中的选择要素工具,点击图层中的要素,要素会高亮显示
(2)右击图层名字,选择数据,选择导出数据。
根据导出的行政区命名该行政区的名字。
并确定将导出要素添加到地图列表中。
4、图层的更名
(1)双击图层名称
(2)在图层属性窗口中的常规中修改图层名称(图层名称只是在arcmap中修改了显示样式,但在保存的目录中,还是以导出时的名字显示的)
5、图层的复制与删除
(1)新建数据框,在菜单栏的插入中点击数据框
(2)双击新建数据框,在弹出的窗口中选择常规更换数据框名字
(3)可以将图层中的三个图层文件复制到图层1数据框下,选择图层右键复制,右击图层1粘贴图层
(4)右击数据框名字,在弹出的栏目中选择激活可以在不同数据框之间切换。
A r c M a p常用操作(总18页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除ArcMap 常用操作一、利用矢量图层用点、线、面符号制图1、运行程序2、加入图层文件3、修改显示符号线状、面状符号修改操流程与点状符号类似,线状符号需选择线型、粗细、颜色等;面状符号需选择填充颜色、边框颜色、边框符号、边框粗细等。
可增加新值;可单击选择单个符号、同时按住shift 或ctrl键单击可选择多个符号;在有符号被选中情况下可删除选中符号;有多个符号被选中情况下可组合、整批修改等4、填加和修改注记选择设置不同注记时的主要操作5、符号、注记式样要求有统一制图规范的要按规范做,可参照已出版的常见地图样式修改符号;无统一规范的需自己设计符号,要考虑到颜色美观且搭配合理、颜色使用要符合日常习惯,如蓝色表示水体、低温等;符号大小、线划粗细要适中且能看清楚;字体、字号、颜色等要与符号相适应。
6、不同行政区颜色设置为了使图上的不同行政区视觉效果更好,需要为不同行政区设置不同颜色。
颜色不宜过多,以4-5种为宜。
最佳处理方法是在行政区面状图层的属性表中增加一个颜色字段(数值型、长度1位),用该字段作为惟一值修改图例,保留0值,并增加1-4(或5)等后面可能要赋的值。
选择不相邻的区域,颜色字段赋相同值,且要保证相邻行政区颜色字段有不同值。
所有行政区颜色字段赋值完成后,即可删除图例中的0值。
7、重复注记问题的解决办法按省界面图层的NAME字段填加注记时,会出现一个行政区存在2个及以上部分时,各部分重复注记的问题,尤其存在岛屿的省市非常明星。
最佳解决方法是增加一个名称字段(例如NAME1),选择各行政区的主体部分(面积最大的一个),NAME1=NAME,其他非主体部分为空白,之后用NAME1对地图作注记。
二、利用统计数据制作统计地图1、运行程序和加载图层与前述操作相同。

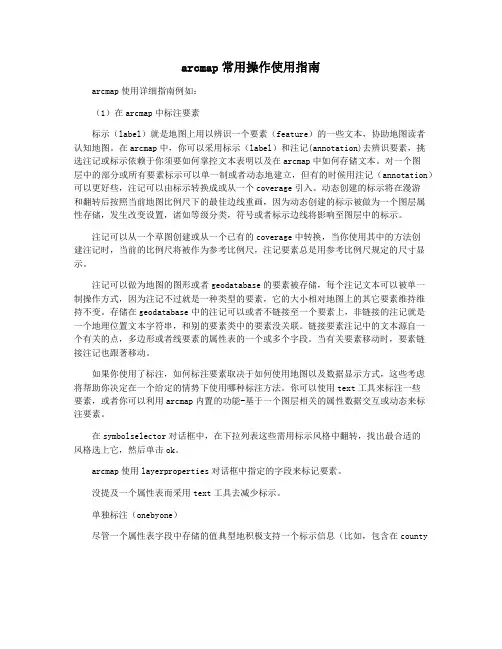

arcmap常用操作使用指南arcmap使用详细指南例如:(1)在arcmap中标注要素标示(label)就是地图上用以辨识一个要素(feature)的一些文本,协助地图读者认知地图。
在arcmap中,你可以采用标示(label)和注记(annotation)去辨识要素,挑选注记或标示依赖于你须要如何掌控文本表明以及在arcmap中如何存储文本。
对一个图层中的部分或所有要素标示可以单一制或者动态地建立,但有的时候用注记(annotation)可以更好些,注记可以由标示转换成或从一个coverage引入。
动态创建的标示将在漫游和翻转后按照当前地图比例尺下的最佳边线重画,因为动态创建的标示被做为一个图层属性存储,发生改变设置,诸如等级分类,符号或者标示边线将影响至图层中的标示。
注记可以从一个草图创建或从一个已有的coverage中转换,当你使用其中的方法创建注记时,当前的比例尺将被作为参考比例尺,注记要素总是用参考比例尺规定的尺寸显示。
注记可以做为地图的图形或者geodatabase的要素被存储,每个注记文本可以被单一制操作方式,因为注记不过就是一种类型的要素,它的大小相对地图上的其它要素维持维持不变。
存储在geodatabase中的注记可以或者不链接至一个要素上,非链接的注记就是一个地理位置文本字符串,和别的要素类中的要素没关联。
链接要素注记中的文本源自一个有关的点,多边形或者线要素的属性表的一个或多个字段。
当有关要素移动时,要素链接注记也跟著移动。
如果你使用了标注,如何标注要素取决于如何使用地图以及数据显示方式,这些考虑将帮助你决定在一个给定的情势下使用哪种标注方法。
你可以使用text工具来标注一些要素,或者你可以利用arcmap内置的功能-基于一个图层相关的属性数据交互或动态来标注要素。
在symbolselector对话框中,在下拉列表这些需用标示风格中翻转,找出最合适的风格选上它,然后单击ok。

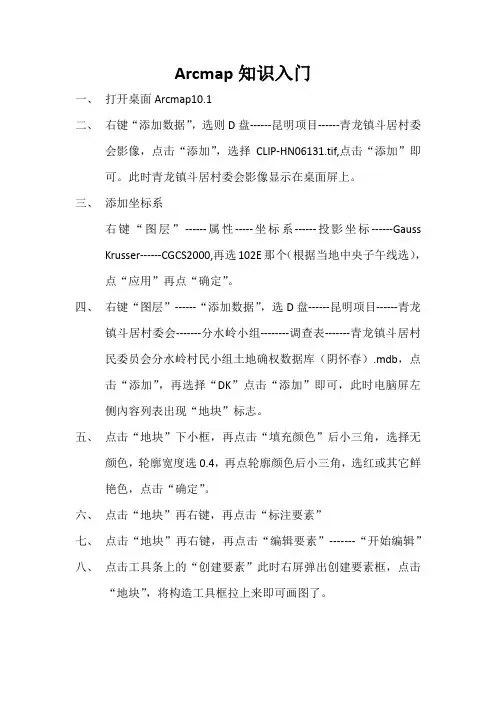

Arcmap知识入门一、打开桌面Arcmap10.1二、右键“添加数据”,选则D盘------昆明项目------青龙镇斗居村委会影像,点击“添加”,选择CLIP-HN06131.tif,点击“添加”即可。
此时青龙镇斗居村委会影像显示在桌面屏上。
三、添加坐标系右键“图层”------属性-----坐标系------投影坐标------Gauss Krusser------CGCS2000,再选102E那个(根据当地中央子午线选),点“应用”再点“确定”。
四、右键“图层”------“添加数据”,选D盘------昆明项目------青龙镇斗居村委会-------分水岭小组--------调查表-------青龙镇斗居村民委员会分水岭村民小组土地确权数据库(阴怀春).mdb,点击“添加”,再选择“DK”点击“添加”即可,此时电脑屏左侧內容列表出现“地块”标志。
五、点击“地块”下小框,再点击“填充颜色”后小三角,选择无颜色,轮廓宽度选0.4,再点轮廓颜色后小三角,选红或其它鲜艳色,点击“确定”。
六、点击“地块”再右键,再点击“标注要素”七、点击“地块”再右键,再点击“编辑要素”-------“开始编辑”八、点击工具条上的“创建要素”此时右屏弹出创建要素框,点击“地块”,将构造工具框拉上来即可画图了。
绘图注意事项一、界址线划分要合理合剧。
二、严禁留出较细田埂,半截田埂合极短界址线。
三、无耕种痕迹要圈画必须进行实测,以实测点为依据。
四、地块与地块之间不能存在小夹角,合理勾绘相接地块。
五、被树荫遮挡的界址线要仔细辨别,不能随树荫弯转,绘出波浪。
六、界址线必须到位,不能埂上埂下交错穿越,青龙镇平底走中间,梯田走上埂。
绘图方法一、选“自动完成面”沿着地块轮廓线细致描绘,到终点应与第一点交叉再双击或按F2键。
二、如中途点连的不理想,可同时按住ctrl+z退到不理想处重连。
三、如果连完一块地已形成闭合,但部分折点位置不理想,可以通过修改边的方法整饰。

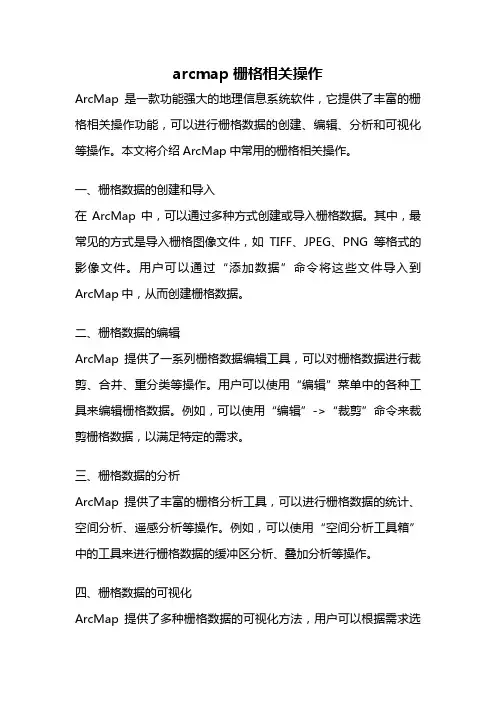

arcmap栅格相关操作ArcMap是一款功能强大的地理信息系统软件,它提供了丰富的栅格相关操作功能,可以进行栅格数据的创建、编辑、分析和可视化等操作。
本文将介绍ArcMap中常用的栅格相关操作。
一、栅格数据的创建和导入在ArcMap中,可以通过多种方式创建或导入栅格数据。
其中,最常见的方式是导入栅格图像文件,如TIFF、JPEG、PNG等格式的影像文件。
用户可以通过“添加数据”命令将这些文件导入到ArcMap中,从而创建栅格数据。
二、栅格数据的编辑ArcMap提供了一系列栅格数据编辑工具,可以对栅格数据进行裁剪、合并、重分类等操作。
用户可以使用“编辑”菜单中的各种工具来编辑栅格数据。
例如,可以使用“编辑”->“裁剪”命令来裁剪栅格数据,以满足特定的需求。
三、栅格数据的分析ArcMap提供了丰富的栅格分析工具,可以进行栅格数据的统计、空间分析、遥感分析等操作。
例如,可以使用“空间分析工具箱”中的工具来进行栅格数据的缓冲区分析、叠加分析等操作。
四、栅格数据的可视化ArcMap提供了多种栅格数据的可视化方法,用户可以根据需求选择合适的方法来显示栅格数据。
例如,可以使用“符号化”命令来将栅格数据以不同的颜色、大小、透明度等方式进行显示,从而更直观地表达栅格数据的含义。
五、栅格数据的输出ArcMap可以将栅格数据输出为各种格式的文件,如TIFF、JPEG、PNG等格式。
用户可以使用“文件”->“另存为”命令将栅格数据保存为指定格式的文件,以便在其他软件中使用或发布。
六、栅格数据的管理ArcMap提供了一系列栅格数据管理工具,可以对栅格数据进行管理和组织。
用户可以使用“目录”窗口中的工具来创建栅格数据集、栅格目录等,方便对栅格数据的管理和查找。
七、栅格数据的发布与共享ArcMap可以将栅格数据发布为网络地图服务,实现栅格数据的在线共享。
用户可以使用“发布为地图服务”命令将栅格数据发布到ArcGIS Server上,然后通过互联网访问这些栅格数据。
arcmap使用手册【实用版】目录1.ArcMap 简介2.安装与配置 ArcMap3.使用 ArcMap 的基本操作4.ArcMap 的高级功能5.ArcMap 的应用领域6.总结正文【1.ArcMap 简介】ArcMap 是由美国环境系统研究所(ESRI)公司开发的一款地理信息系统(GIS)软件。
它具有强大的空间数据处理和分析能力,被广泛应用于城市规划、环境保护、资源管理等领域。
ArcMap 提供了丰富的地理信息处理工具,可以满足各种空间数据处理需求。
【2.安装与配置 ArcMap】在安装 ArcMap 之前,需要确保计算机满足系统的最低配置要求。
安装过程中,需要指定 ArcMap 的安装路径。
安装完成后,可以通过 ArcMap 的配置工具对软件进行个性化设置,以满足不同用户的使用需求。
【3.使用 ArcMap 的基本操作】ArcMap 的基本操作包括:地图操作、图层操作和地理处理。
地图操作主要包括地图的缩放、平移和旋转等;图层操作主要包括图层的添加、删除和显示控制等;地理处理是指对地理数据进行编辑、分析和转换等操作。
【4.ArcMap 的高级功能】ArcMap 的高级功能包括:空间分析、地理处理工具和脚本编写。
空间分析是指利用 ArcMap 内置的空间分析工具对地理数据进行复杂的分析;地理处理工具是指通过工具箱中的工具对地理数据进行处理;脚本编写是指利用 ArcPy 编写自定义的地理处理脚本。
【5.ArcMap 的应用领域】ArcMap 在多个领域具有广泛的应用,包括城市规划、环境保护、资源管理、国土监测、交通规划等。
通过使用 ArcMap,可以提高工作效率,降低管理成本,辅助决策。
【6.总结】ArcMap 是一款功能强大的 GIS 软件,可以满足各种空间数据处理和分析需求。
Arcmap知识入门一、打开桌面Arcmap10.1二、右键“添加数据”,选则D盘------昆明项目------青龙镇斗居村委会影像,点击“添加”,选择CLIP-HN06131.tif,点击“添加”即可。
此时青龙镇斗居村委会影像显示在桌面屏上。
三、添加坐标系右键“图层”------属性-----坐标系------投影坐标------Gauss Krusser------CGCS2000,再选102E那个(根据当地中央子午线选),点“应用”再点“确定”。
四、右键“图层”------“添加数据”,选D盘------昆明项目------青龙镇斗居村委会-------分水岭小组--------调查表-------青龙镇斗居村民委员会分水岭村民小组土地确权数据库(阴怀春).mdb,点击“添加”,再选择“DK”点击“添加”即可,此时电脑屏左侧內容列表出现“地块”标志。
五、点击“地块”下小框,再点击“填充颜色”后小三角,选择无颜色,轮廓宽度选0.4,再点轮廓颜色后小三角,选红或其它鲜艳色,点击“确定”。
六、点击“地块”再右键,再点击“标注要素”七、点击“地块”再右键,再点击“编辑要素”-------“开始编辑”八、点击工具条上的“创建要素”此时右屏弹出创建要素框,点击“地块”,将构造工具框拉上来即可画图了。
绘图注意事项一、界址线划分要合理合剧。
二、严禁留出较细田埂,半截田埂合极短界址线。
三、无耕种痕迹要圈画必须进行实测,以实测点为依据。
四、地块与地块之间不能存在小夹角,合理勾绘相接地块。
五、被树荫遮挡的界址线要仔细辨别,不能随树荫弯转,绘出波浪。
六、界址线必须到位,不能埂上埂下交错穿越,青龙镇平底走中间,梯田走上埂。
绘图方法一、选“自动完成面”沿着地块轮廓线细致描绘,到终点应与第一点交叉再双击或按F2键。
二、如中途点连的不理想,可同时按住ctrl+z退到不理想处重连。
三、如果连完一块地已形成闭合,但部分折点位置不理想,可以通过修改边的方法整饰。
分享ArcMap中常用快捷键来源:徐亚华的日志在ArcMap中,快捷键与一些编辑工具和命令相关联。
使用快捷键能使编辑工作更加快捷有效,总结如下:一、公共快捷键(对所有编辑工具有效):Z:放大X:缩小C:漫游V:显示节点ESC:取消Ctrl+Z:撤销Ctrl+Y:重做SpaceBar:暂停捕捉二、编辑工具:Shift:添加至/取消选择Ctrl:移动选择锚N:下一个被选要素三、用于Edit工具的与注记相关的快捷键:E:在Sketch工具、Edit工具和Edit Annotation工具间切换;四、Edit Annotation工具:Shift:添加至/取消选择Ctrl:移动选择锚N:下一个被选要素R:切换至旋转模式/从旋转模式切换F:切换至要素模式/从要素模式切换E:在Sketch工具、Edit工具和Edit Annotation工具间切换L:在跟踪要素模式下将选中的注记要素旋转180度O:在跟踪要素模式下打开Follow Feature Options 对话框Tab:在跟踪要素模式下对注记放置的位置进行左右边的切换P:在跟踪要素模式下对注记放置的角度进行平行和垂直方向的切换。
五、Sketch工具:Ctrl+A:方位Ctrl+F:偏转Ctrl+L:长度Ctrl+D:X,Y增量Ctrl+G:方位/长度Ctrl+P:平行Ctrl+E:垂直Ctrl+T:切线Ctrl+Delete:删除草图F2:完成草图F6:绝对X,Y坐标F7:线段偏转T:显示容限F8ArcMAP使用技巧小结Arcmap技巧总结1. 要素的剪切与延伸实用工具TASK 任务栏Extend/Trim feature 剪切所得内容与你画线的方向有关。
2. 自动捕捉跟踪工具点击Editor工具栏中Snapping来打开Snapping Environment对话框捕捉设置中有3个选项,vertex edge end 分别是节点、终点、和边,选择end应该会捕捉端点3. 图斑面积计算及长度计算应用工具CALCULATE AREA 或者使用VBA代码实现新建字段并开启Advanced 写入代码,面积计算:Dim Output as doubleDim pArea as IareaSet pArea = [shape]在最后的一个空格里面写入代码(即:字段名)pArea.area长度计算:Dim Output as doubleDim pCurve as ICurveSet pCurve = [shape]Output = pCurve.Length4. 剪切图斑Task任务栏cut polygon feature工具,需要sketch工具画线辅助完成5. 配准工具Spatial Adjustment 工具需要注意先要set adjustment data 然后配准6. 影像校正Georeferncing工具7. 要素变形Task 工具条中的reshape feature 配合sketch工具8. 添加节点Modify feature 在需要加点的地方右键单击insert vertex也可单击右键选择properties 打开edit sketch properties对话框,在坐标点位置右键插入节点9. 共享多边形生成Auto-complete polygon 工具生成共享边的多边形,配合snapping environment更好。
地理坐标操作系统入门林业制图常用工具:Arcscam 工具 栅格标配 标准 版面 绘图 编辑器原图坐标校正1、打开主程序,单击→ (或右键单击→)→→→→。
2、单击→→单击,在勾选,,在勾选,工具箱可不做调整。
3、单击→→弹出全勾选。
4、单击添加数据(右键单击选择),弹出→选择文件类型为地形图,单击,用放大对需要校正地形图四角控制点→用添加控制点工具精确定位到内直角控制点,单击鼠标右键,弹出,打开,选择所编辑地形图四角坐标值分别填入,左上、右上、右下、左下分别对应1、2、3、4),单击确定→鼠标右键在下栅剪tif类型文件单击鼠标右键→单击,用同样方法处理其余三个控制点,完后单击,打开,单击,与所编辑地形图同名Tex格式坐标校正图。
5、单击,在下拉列表选,弹出窗口,单击→弹出→在下拉列表选择1:10000地形图栅截投转图所在文件夹→添加所编辑地形图图幅号,以相同名称单击添加→另存为TIFF 格式文件→名称栏为所编辑地形图图幅号的栅格数据结构tif文件,单击保存,完成该图校正。
在校正图上截图打开主程序,单击添加数据 (或右键单击图层选择)添加要栅格的地形图→选择存放校正栅格数据.tif文件夹→选择需截图的已校正栅格数据.tif图→单击→在弹出窗口选Data management Tool→Raster →Clip,弹出剪切窗口→输入栅格栏选择正在剪辑的已校正栅格数据.tif 图→打开经纬-座标转换公式表→输入X、Y轴最大值、最小值→输出栅格数据集栏命名为与输入文件同名的栅剪数据图+“tif”后缀文件类型→确定执行转换。
三、栅剪截图的图层转换1、打开主程序,单击添加数据 (或右键单击图层选择)添加要已校正栅格数据.tif和图层转换的地形图的栅剪数据图.tif。
2、单击弹出对话框,选择添加正在编辑的地形图,在右框找到正在编辑的栅剪数据图,鼠标右键单击,在弹出对话框单击属性,再在弹出对话框选择空间参考,单击编辑,弹出对话框单击选择,再在弹出对话框Geographic Coordinate Systems→双击Asia选择Beijing 1954.prj,添加并确定。
ArcMap启动奇慢无比解决方案在运行窗口中输入:dcomcnfg.exe然后找到esrisystem.applockmgr,然后右击属性,选择标识,使用本机登录帐户来运行它即可。
ARCGIS操作指南一、坐标投影转换校准 (1)1. 栅格图投影坐标转换 (1)2. 矢量图投影坐标转换 (1)3. MapInfo栅格图像配准 (1)4. arcgis栅格图校准 (1)5. arcgis矢量图校准 (1)6. 平面坐标与经纬度坐标互换 (2)二、文件格式转换 (2)7. MapInfo转ARCGIS (2)8. CAD转ARCGIS (2)9. ARCGIS选择对象转shp格式 (2)10. shp格式转coverage格式 (3)11. 栅格图像矢量化 (3)12. 矢量图像栅格化 (3)13. 栅格图像二值化 (3)三、数据导入导出 (3)14. 自动提取面的中点并加点 (3)15. 提取ARCGIS图像拐点坐标 (3)16. 导入坐标点生成空间对象 (4)四、编辑 (7)17. 素描编辑工具 (7)18. 线条裁剪 (8)19. 消减对象 (8)20. 融合对象 (8)21. 图层交互 (8)22. 图层擦除 (8)23. 线转面 (8)24. 面转线 (9)25. 统一添加属性 (9)26. 自定义标注 (9)27. 生成中线 (9)28. 生成缓冲区 (10)29. 生成统计数据 (10)30. 按属性查询 (10)31. 按位置查询 (11)32. 自定义查询 (12)33. 自动计算面积、长度(周长)、中心点 (12)五、分析 (12)34. 拓扑检查 (12)35. 建立personal geodatabase (12)36. 外部数据链接 (13)37. 更改符号 (13)38. 指定显示选择对象 (13)六、布局 (13)39. 添加经纬度格网 (13)40. 添加图面要素 (13)七、设置 (14)41. 数据溢出修改 (14)42. 存储方式修改 (14)43. 编辑时一些常用的快捷键 (14)八、其他 (14)44. 捕捉要素时显示捕捉的图层和位置 (14)45. 设定捕捉的距离并显示 (14)46. 设定优先捕捉的图层 (14)47. 线要素绕端点旋转并捕捉另一要素 (15)48. 只显示指定区域内的地图内容 (15)49. 在显示标注的地方把线断开 (15)50. 便于磁盘中地理数据查找的设置操作 (16)51. arccatolog文件夹类型显示 (16)52. 自定义地图模板 (17)53. 自动标注的显示比例 (17)54. 水平注记放置 (17)55. 曲线注记放置 (17)56. 拖出注记放置 (18)57. ArcMap符号制作 (18)58. 线要素翻转 (18)59. 节点中间内插结点 (18)60. 多结点删除操作 (19)61. 替换文档数据源 (19)一、坐标投影转换校准1.栅格图投影坐标转换Select data management tools-projection and transform-raster- project raster2.矢量图投影坐标转换Case oneSelect data management tools-projection and transform- features-project rastercase twoSelect layers-property-cordinate system-transformation3.MapInfo栅格图像配准(1) Select file-open raster feature(2) Select correction-projection-nonearth-meter。
Arcmap数据添加基本操作:一、新建图层(shapfile)1.打开ArcCatalog:选择程序——GIS软件——ARCGIS——双击ArcCatalog图标:2.在目录树中选择数据存放的位置——右键单击——选择“NEW”——“shapfile”3.填写图层名称、类型——定义坐标类型:图层名称图层类型:point(点)、polyline(线)、polygon(面)二、新建图层添加字段:1.选择新建的文件——右击鼠标——点击“属性(propeties)”3、在“属性页面”选择“字段(fields)选项卡:——添加字段:三、在Arcmap打开图层:1在Arcmap中添加数据,可以使用工具栏上的ADD DATA按钮来添加数据:四、图层编辑:1开始编辑:点击工具栏Edit——点击start editing要编辑数据,必须开始一个编辑会话,即开启编辑状态,只有在编辑状态下才可以进行数据编辑。
2、新建要素:点击sketch tool 按钮添加数据3.给新加的要素添加字段内容:点击Attributes按钮,在弹出表里添加字段内容。
4.保存编辑:编辑完成后点击Save edits 按钮,即可保存编辑。
5.结束编辑:点击Stop Editing按钮,即可关闭要素编辑状态,即不能修改数据。
五、通过读取带有经纬度坐标的Excel表导入点数据:1.点击tools——Add XY Date.2、选择带有坐标信息的Excel文件,选取经纬度字段(X:代表经度、Y:代表纬度),点击edit选择坐标系统:一般为(WGS84),点击OK按钮即可生成点。
3把生成的中间文件转成shapfile文件:在生成文件右击鼠标——选DATA——Export Date——选择存放路径——文件格式(shapfile)——保存。
arcmap教程ArcMap是一款功能强大的地理信息系统软件,适用于各种空间数据处理和分析任务。
以下是一些ArcMap的基本操作教程,涵盖了数据导入、符号化、地图制作等主题。
1. 数据导入- 在ArcMap中打开一个新的地图文档。
- 点击“添加数据”按钮,选择要导入的数据文件。
- 在“添加数据”对话框中,选择要导入的数据文件,然后点击“添加”按钮。
- 导入完成后,数据将显示在ArcMap的图层列表中。
2. 符号化- 选择一个图层,右键点击后选择“属性”。
- 在“属性”对话框中,点击“符号化”选项卡。
- 选择合适的符号化方法,如单一符号、分级符号等。
- 根据需要调整符号的颜色、大小等属性。
- 点击“应用”按钮,确认符号化设置。
3. 地图制作- 在ArcMap中打开一个新的地图文档。
- 添加要制作地图的数据图层。
- 调整图层顺序,以确保各图层的显示效果符合要求。
- 根据需要设置地图的范围、比例尺等属性。
- 添加标题和图例,以增加地图的可读性。
- 导出地图为图片或打印地图。
4. 数据查询- 在ArcMap中选择一个图层,右键点击,选择“属性”。
- 在“属性”对话框中,点击“查询”选项卡。
- 根据需要设置查询条件,如属性值等。
- 点击“应用”按钮,查看查询结果。
- 如果需要保存查询结果,可以将结果导出为新的图层。
以上是一些基本的ArcMap操作教程,希望对你有所帮助。
如果想要深入学习ArcMap的更多功能,请参考ArcMap的官方文档或相关教程。
ArcMap 常用操作一、利用矢量图层用点、线、面符号制图1、运行程序2、加入图层文件3、修改显示符号线状、面状符号修改操流程与点状符号类似,线状符号需选择线型、粗细、颜色等;面状符号需选择填充颜色、边框颜色、边框符号、边框粗细等。
可增加新值;可单击选择单个符号、同时按住shift 或ctrl键单击可选择多个符号;在有符号被选中情况下可删除选中符号;有多个符号被选中情况下可组合、整批修改等4、填加和修改注记选择设置不同注记时的主要操作5、符号、注记式样要求有统一制图规范的要按规范做,可参照已出版的常见地图样式修改符号;无统一规范的需自己设计符号,要考虑到颜色美观且搭配合理、颜色使用要符合日常习惯,如蓝色表示水体、低温等;符号大小、线划粗细要适中且能看清楚;字体、字号、颜色等要与符号相适应。
6、不同行政区颜色设置为了使图上的不同行政区视觉效果更好,需要为不同行政区设置不同颜色。
颜色不宜过多,以4-5种为宜。
最佳处理方法是在行政区面状图层的属性表中增加一个颜色字段(数值型、长度1位),用该字段作为惟一值修改图例,保留0值,并增加1-4(或5)等后面可能要赋的值。
选择不相邻的区域,颜色字段赋相同值,且要保证相邻行政区颜色字段有不同值。
所有行政区颜色字段赋值完成后,即可删除图例中的0值。
7、重复注记问题的解决办法按省界面图层的NAME字段填加注记时,会出现一个行政区存在2个及以上部分时,各部分重复注记的问题,尤其存在岛屿的省市非常明星。
最佳解决方法是增加一个名称字段(例如NAME1),选择各行政区的主体部分(面积最大的一个),NAME1=NAME,其他非主体部分为空白,之后用NAME1对地图作注记。
二、利用统计数据制作统计地图1、运行程序和加载图层与前述操作相同。
2、制作和加载统计数据表常用数据格式:dbf数据表,excel数据表,可用excel软件录入和修改,具体操作不赘述。
需注意的是,数据表要与矢量图层链接,需要用到一个关键字段,例如练习中的省市代码,制作数据表时要同时加一个用于链接的字段。
加载过程与前述加载图层数据操作相同,但加载excel表格时,需明确表中的具体数据表名称(下图的左图)。
3、把数据表加入矢量图的属性表打开数据表:选中该表并单击右键,选择Open (上图的中图),观察数据是否正确,是否包含所需关键字段;打开矢量图属性表(上图的右图),观察数据是否正确,是否包含所需关键字段;把数据表加入矢量图的属性表4、编制统计地图双击图层名称,打开修改图例界面(操作同上),选择饼图或柱状图及大小、颜色等。
三、分层、分级设色地图以高程分级图为例,双击图层名称,打开符号修改界面若发现颜色与物理意义相反,可进行颜色反转其他用数值表示的自然地理要素、经济统计数据(例如之前做柱状图的地区生产总值数据)等都可用这种办法编制分层或分级设色地图。
四、配准栅格图1、加载栅格图操作方法图其他地图或表格,系统会是否做金字塔,点击是;提示无坐标,忽略。
2、调用配准模块在菜单空白处单击右键,在出现的下拉菜单中选择3、找控制点粗略配准观察待配准图和参考图,先找4个明显的同名地物点,用增加控制点工具分别在两个图中加点,注意:每对控制点他填加顺序都是先待配准图、后参考图。
加完4个大致的控制点后,在上图中2处打勾,自动完成第一次配准,此时待配准图已经配准到参考图相应位置。
4、精确配准放大地图,准确定位控制点,使配准精度进一步提高;打开上表,若控制点数超过8个,可删除前四个粗略定位的控制点,配准精度会进一步提高;继续增加控制点,选择并删除精度不高的控制点,直到配准精度达到要求。
5、保存配准文件或生成配准图像左键按住georeferencing处并选择Update Georeferencing,会生成一个扩展名为.jgw的地理参考文件,在任何工程中打开校准过的图片时,都会用这个地理参考文件把图片校准到相应坐标位置。
左键按住georeferencing处并选择Rectify,就会生成一个校准后的图像文件。
五、地图数字化对照已配准好的地图(如果需要做数字化,配准时最好用Rectify生成一个新的图像文件),数字化点、线、面图层。
1、生成新图层(1)用arccatalog 生成新图层(2)用已有图层生成新图层以“省界_面”图层为例生成一个名为“test1.shp”的面图层,操作步骤如下图;完成上述操作后,新图层已加入到本工程中。
打开新图层属性表,按下述操作选中全部记录,关闭属性表。
开始编辑,使“test1”图层作为当前编辑图层删除选中的所有要素。
停止编辑并保存编辑结果。
至此,“test1”就是新建的图层,图层中没有任何记录,但继承了“省界_面”图层的投影参数和属性表结构,建议有关投影的内容不熟悉情况下用这种方法生成新图层。
修改属性表结构打开属性表,删除不需要的字段(在字段名称上点击右键,选择删除),shape*后面的所有字段都有权删除。
增加所需字段(点击option\add field,给出字段名称、类型、长度等)。
点、线图层建立方法同面图层。
2、地图数字化——面状图层以面图层“test1”为例,在该图层中数字化福建省的县级行政区范围,参考前面配准好的“FJZHENQU”图片。
(1)开始编辑“test1”,开始方法如上所述,确保目标图层是“test1”。
(2)数字化独立图斑以蒲城县为例,把地图放大到合适大小,取笔,选择,沿边界线按顺序用左键取点,双击完成新图斑数字化。
注意:一定要按顺序,不能太快(速度自己体会),点所连成的线尽量与参考图吻合,点不能太密集。
工作一段时间可点击editor\save edits 以保存数字化成果。
(3)借用已有图斑边界数字化相邻图斑以武夷山市为例,取笔,选择,在已完成的蒲城县图斑内部点击左键开始,之后按顺序采点数字化蒲城县外面的武夷山市边界,至另一处武夷山市与蒲城县交界处时,鼠标移到蒲城县内部,双击,完成武夷山市数字化。
(4)切开已有图斑假设误把松溪和政和两个相邻县画在一起了,需切开。
先用选择工具单击待分开的图斑,使其处于被选中状态,取笔,选择,在待分割图斑外部点击左键开始数字化,之后沿蒲城和政和县边界按顺序采点,数字化两县的边界,至另一侧边界时,鼠标移除该图斑并双击结束。
(5)合并已有图斑选中两个或两个以上(shift键+选择键)待合并图斑,点击菜单editor\merge,在出现的对话框中点击并入目标(图中相应图斑会用不同颜色闪烁一次),确定。
(6)新图斑属性赋值每完成一个图斑即可点击下图1处,调出对话框为该图斑赋值;也可数字化一批图斑后,用选择工具选中某图斑并点击下图1 处调出对话框赋值。
如果多个图斑赋同样值,可一次先多个图斑(按shift键同时选择图斑),并打开属性表赋值(前述方法:字段名称处右键并选择field calculator)。
(7)保存编辑编辑过程中可随时点击editor\save edits 保存编辑成果。
(8)停止编辑可选择保存或不保存数字化成果。
3、地图数字化——点状图层基本与面状图层的操作过程相同,个别工具使用有些不同。
(1)生成点状图层选择点状图层(省会),在图层名称上点击右键\data\export data,在出现的对话框中点击选择文件夹、输入文件名(地名点.shp),保存,OK,是。
(2)数字化点要素选中待编辑图层(地名点.shp),点击editor\start editing,在出现的对话框中待编辑图层所在文件夹(“地名点”图层名出现在对话框的空白处),OK;点击下图中Target 右侧,选中待编辑图层名(地名点);选择所有记录并删除;用画笔(Tasd 选Create New Feature 模式)在需要加点处单击,即新增一个点;输入点的名称(例如光泽县);停止编辑,保存或不保存。
4、地图数字化——线状图层基本与面状图层的操作过程相同,个别工具使用有些不同。
(1)生成线状图层选择线状图层(河流_线),在图层名称上点击右键\data\export data,在出现的对话框中点击选择文件夹、输入文件名(小河流_线.shp),保存,OK,是。
(2)数字化线要素选中待编辑图层(小河流_线.shp),点击editor\start editing,在出现的对话框中待编辑图层所在文件夹(“小河流_线”图层名出现在对话框的空白处),OK;点击下图中Target 右侧,选中待编辑图层名(小河流_线);选择所有记录并删除;用画笔(Tasd 选Create New Feature 模式)沿河流单击左键描绘线(与描绘面要素边界类似),双击结束一条线输入;输入线的名称(例如浦城县的南浦溪);在选中一条线时可用工具拆分这条线;停止编辑,保存或不保存。
六、图层操作1、取原图层的部分内容(1)取原矢量图层部分空间范围A、利用属性提取:例如从“省界_面”图层提取江西省打开“省界_面”图层的属性表、选择"NAME" = '江西省'、关闭属性表、在“省界_面”图层上点击右键\data\export data\,弹出下图对话框,按图中数字所示操作即可。
B、利用面图层裁切,例如用刚生成的“江西省界_面”裁切“河流_面”图层。
点击下图1处的红色盒子打开arctoolbox,点击2处的加号打开具体工具列表,双击3处的clip出现clip界面,4处选择被裁切图层(裁切点、线、面图层都可以在此选择图层),5处选择作为裁切范围的图层(面图层),6处选择文件夹和图层名,OK。
(2)取原图层的部分属性字段双击刚生成的“江西省河流_面”图层打开属性界面,点击fields,按下图操作,确定。
在“江西省河流_面”图层上点击右键\data\export data\,生成新图层“江西省河流_面1”,其属性表只剩下了打勾的字段了。
(3)取原栅格图层部分空间范围以“fujian_dem500”为例:打开arctoolbox,点击1、2、3处的加号打开具体工具列表,双击4处的clip出现clip界面,5处选择被裁切栅格图层,6处选择作为裁切范围的图层(面图层),7处选择文件夹和图层名,OK。
2、裁切和拼合图层(1)裁切图层具体操作见上节的“利用面图层裁切”和“取原栅格图层部分空间范围”。
(2)拼合图层先用上节“利用属性提取江西省”的方法提取福建省、浙江省、广东省作为本操作用图。
打开arctoolbox,点击1处、2处的加号打开具体工具列表,双击3处的umerge出现merge界面,4处选择要合并的图层(可多选),或点击5处从其他文件夹填加图层,6处选择文件夹和合并成的图层名,OK。
3、图层叠加以“江西省界_面”和“江西省河流_面”叠加为例,观察新生成图层的属性表与原来两图属性表的异同。
