CAN总线的仲裁

can总线的传输原理
CAN总线是一种高效、可靠的通信协议，广泛应用于汽车、工业控制等领域。

它的传输原理是基于一种双线串行通信方式，即CAN总线采用两根线进行数据传输，分别称为CAN_H和CAN_L线。

CAN总线的传输原理主要包括以下几个方面：
1.差分传输
CAN总线采用差分传输方式，即在CAN_H和CAN_L两根线上同时传送相反的电压信号。

这种方式可以有效地抵消外界干扰和噪声，提高数据传输的可靠性。

2.帧结构
CAN总线的数据传输是以帧为单位进行的。

每个帧由一个起始位、一个标识符、一个控制位、若干个数据位和一些附加信息组成。

其中标识符用于区分不同类型的消息，控制位则用于指示该帧是数据帧还是远程帧。

3.仲裁机制
当多个节点同时发送消息时，会产生冲突。

为了解决这个问题，CAN
总线采用了仲裁机制。

在数据帧中，标识符越低的节点具有更高的优
先级。

当多个节点同时发送消息时，会根据标识符进行比较，并自动
选择优先级最高的节点发送消息。

4.错误检测
CAN总线还具有强大的错误检测和纠正能力。

每个节点都会监测总线上的信号，并在发现错误时自动进行纠正。

如果一个节点发现了错误，它会向其他节点发送错误信息，并尝试重新发送数据。

总之，CAN总线是一种高效、可靠的通信协议，其传输原理包括差分传输、帧结构、仲裁机制和错误检测等方面。

这些特点使得CAN总线在汽车、工业控制等领域得到广泛应用。

can位仲裁技术的基本原理
CAN总线仲裁技术的基本原理基于分布式仲裁机制。

当多个CAN节点同时发送数据时，它们首先会检查总线状态。

如果总线状态为低电平，表示总线正在被占用，节点会等待一段随机的时间后再次检查总线状态。

如果总线状态为高电平，则表示总线可用，节点开始发送数据，同时在总线上发送自己的标识符（ID）。

在CAN总线上，每个节点都有一个唯一的标识符（ID），标识符中的高位
优先被处理。

当多个节点同时发送数据时，CAN控制器会根据ID的优先级来选择一个节点作为发送者。

当多个节点发送的标识符相同时，仲裁机制会根据标识符中的高位来进行决策。

在这种情况下，ID中越高位的节点将优
先获得总线控制权，因为在标识符的高位上，1的数量越多，表示节点的优先级越高。

一旦一个节点获得了总线控制权，它将继续发送数据，直到数据传输完成。

其他节点将停止发送数据，并等待下一次机会。

以上内容仅供参考，建议查阅CAN总线相关的书籍或者咨询专业技术人员，获取更准确的信息。

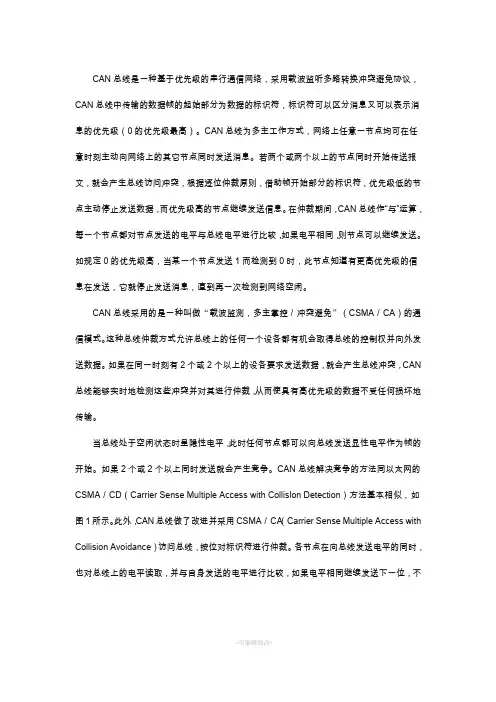

CAN总线是一种基于优先级的串行通信网络，采用载波监听多路转换冲突避免协议，CAN总线中传输的数据帧的起始部分为数据的标识符，标识符可以区分消息又可以表示消息的优先级（0的优先级最高）。

CAN总线为多主工作方式，网络上任意一节点均可在任意时刻主动向网络上的其它节点同时发送消息。

若两个或两个以上的节点同时开始传送报文，就会产生总线访问冲突，根据逐位仲裁原则，借助帧开始部分的标识符，优先级低的节点主动停止发送数据，而优先级高的节点继续发送信息。

在仲裁期间，CAN总线作“与”运算，每一个节点都对节点发送的电平与总线电平进行比较，如果电平相同，则节点可以继续发送。

如规定0的优先级高，当某一个节点发送1而检测到0时，此节点知道有更高优先级的信息在发送，它就停止发送消息，直到再一次检测到网络空闲。

CAN总线采用的是一种叫做“载波监测，多主掌控／冲突避免”（CSMA／CA）的通信模式。

这种总线仲裁方式允许总线上的任何一个设各都有机会取得总线的控制权并向外发送数据。

如果在同一时刻有2个或2个以上的设各要求发送数据，就会产生总线冲突，CAN 总线能够实时地检测这些冲突并对其进行仲裁，从而使具有高优先级的数据不受任何损坏地传输。

当总线处于空闲状态时呈隐性电平，此时任何节点都可以向总线发送显性电平作为帧的开始。

如果2个或2个以上同时发送就会产生竞争。

CAN总线解决竞争的方法同以太网的CSMA／CD（Carrier Sense Multiple Access with Collislon Detection）方法基本相似，如图1所示。

此外，CAN总线做了改进并采用CSMA／CA（Carrier Sense Multiple Access with Collision Avoidance）访问总线，按位对标识符进行仲裁。

各节点在向总线发送电平的同时，也对总线上的电平读取，并与自身发送的电平进行比较，如果电平相同继续发送下一位，不同则停止发送退出总线竞争。

can的仲裁帧波形Can的仲裁帧波形是指Can总线中的仲裁帧的波形特征。

Can总线是一种常用于汽车和工业控制系统中的通信协议，其特点是高可靠性和实时性。

在Can总线中，所有节点都共享同一个总线，节点之间通过仲裁机制来协调访问总线的权利。

仲裁帧是Can总线上用于冲突解决的一种特殊的数据帧。

Can总线上的每个节点都有一个唯一的标识符，用于区分不同的节点。

当多个节点同时请求访问总线时，就会发生冲突。

为了解决这个冲突，Can总线采用了一种基于优先级的仲裁机制，通过比较节点的标识符来确定访问总线的优先级。

仲裁帧是Can总线上用于冲突解决的一种特殊数据帧。

当一个节点需要发送数据时，它会发送一个仲裁帧，其中包含了它的标识符。

其他节点会监听总线上的仲裁帧，并比较自己的标识符与仲裁帧中的标识符。

如果仲裁帧中的标识符与节点的标识符相同，那么该节点就获得了访问总线的权利。

仲裁帧的波形特征可以通过示波器来观察和分析。

在Can总线上，仲裁帧的波形通常呈现出一个特定的模式，其中包含了一段时间的低电平和一段时间的高电平。

这段时间的长短取决于节点的标识符和仲裁帧的发送速率。

仲裁帧的波形特征可以用来判断Can总线的稳定性和性能。

如果仲裁帧的波形特征不符合预期，可能会导致总线通信的错误和故障。

因此，对于Can总线系统的设计和调试来说，观察和分析仲裁帧的波形特征是非常重要的。

在实际应用中，可以通过调整节点的标识符和仲裁帧的发送速率来改变仲裁帧的波形特征。

通过对仲裁帧的波形特征的分析，可以优化Can总线系统的性能和可靠性。

例如，可以根据不同节点的重要性和实时性要求，合理分配节点的标识符和仲裁帧的发送速率，以提高整个系统的效率。

Can的仲裁帧波形是Can总线中用于冲突解决的一种特殊数据帧的波形特征。

通过观察和分析仲裁帧的波形特征，可以评估和优化Can总线系统的性能和可靠性。

这对于汽车和工业控制系统等领域中的Can总线应用来说是非常重要的。
