• 融入了ABB 十几年的环网柜制造经验• 针对12 kV 系统设计• 安装运维更方便—产品说明书Safe-12型12 kV SF 6绝缘环网柜和紧凑型开关柜4S a f e-12型12k V S F6绝缘环网柜和紧凑型开关柜产品说明书—1 概述ABB公司在2001年向中国市场推出了SafeRing/SafePlus系列SF6绝缘环网柜和紧凑型开关柜，广泛应用于城市配电网、住宅小区、工厂、高速铁路、风力发电等领域，得到了客户的认可。
在总结这十几年的产品应用经验基础上，ABB公司于2018年推出了专注于12 kV电压等级的SF6绝缘环网柜–Safe-12。
Safe-12产品保留了Safe系列产品的诸多优越性：• 高安全性和可靠性（1）全绝缘全密封结构，气箱防护等级为IP67。
所有高压带电部件均密封在气箱内，完全可以避免操作人员及运维人员触碰高压部件，确保运维人员的人身安全。
同时，可以避免外界环境中的潮气、灰尘等有害物质影响带电部件的绝缘水平和运行寿命，确保设备在整个寿命周期内可靠运行。
（2）可靠的机械和电气联锁，可以保证操作人员的人身安全。
（3）较低的SF6气体泄漏率，并可监视或远传气箱内的SF6气体压力，确保产品工作于安全状态。
（4）完善的防燃弧设计，可以防止在产品内部出现故障时，高温高压气体对人员的伤害。
• 紧凑的产品结构和免维护的设计Safe-12依然采用325 mm的间隔单元宽度，是目前市场上最紧凑的产品之一，可以使本产品安装于城市的道路两侧，也可以方便搬运到地下室，帮助客户节约土地使用成本带电部件密封于气箱内，整个寿命周期内这些部件是无需维护的，免维护的设计可以帮助客户节约运维成本。
• 模块化设计，功能选配灵活Safe-12也采用模块化设计，各功能单元可以按照项目要求灵活组合，还可以将各功能单元设计成共气箱的结构，也可以将各个功能单元设计成单独气箱技术参数5—2 技术参数技术参数•正常环境条件Safe-12一般在正常的室内条件下运行/服务，符合IEC 62271-1/GB/T 11022-2011。
环网柜的发展1前言随着国内城市电网建设与改造的加快，高压进入市区，直接深入负荷中心，环网供电成为解决城市负荷密度增加而呈现的必然结果。
配电电压从以前的380V提升到10kV，进而从l0kV上升到20kV。
《全国供用电规程》规定，凡送电容量超过160kV A，或用电容量超过250kW，则要求上高压。
随着城市高楼大厦的崛起，生活小区的形成以及生产的集团化和规模化，需要高压送电给负荷中心。
有关资料显示，如果将电压从380V提高到万伏级(10kV)，可以减少线路损耗60％，又可减少用铜量及总投资52％，技术效益相当可观。
环网柜属二次配电设备。
二次配电设备是指将高压变压器受电的一次配电设备的电能进行再分配的中压开关设备。
二次配电设备基础元件为负荷开关和限流熔断器，不但经济，而且保护特性好（如限流熔断器保护变压器）。
我国传统二次配电设备是用断路器，不但价格贵，保护性也不好。
改革开放后，从珠江三角洲开始，引进的以负荷开关和熔断器为基础的二次配电设备已日益深入人心。
我国中压断路器与负荷开关(含接触器)比例已由1980年前的10：l，降为2003年的2.1：1，这是我国二次配电设备政策的革命性变化。
但与国外相比，我国断路器与负荷开关之比相去甚远，国外(如德国、日本等)断路器与负荷开关之比为l：5～6，而我国现未达到1：1，要达到1：5～6还要付出巨大努力。
2环网柜发展趋势在城乡电网改造和建设中，推行环网供电，即用电缆、走地下、呈环路，可以减少供电的中断，同时大大减少临时性的故障。
因而，这种环网供电单元(环网柜)应运而生。
环网柜英文叫环网供电单元（RMU），它因城市推行环网供电而问世。
在国外上世纪80年代初就已推出环网柜。
此后世界高压开关制造商纷纷推出自己的环网柜。
今天在中国市场上的环网柜，有国外及合资企业的产品，也有国内研制的产品。
我国目前的中压配电电压为l0kV，近年来，由于电力负荷的急剧增加，尤其城市生活用电和乡镇企业用电迅速增长，10kV配电电压已不能满足城乡经济发展的需要。
环网柜的发展1、前言随着国内城市电网建设与改造的加快，高压进入市区，直接深入负荷中心，环网供电成为解决城市负荷密度增加而呈现的必然结果。
配电电压从以前的380V提升到10kV，进而从10kV 上升到20kV。
《全国供用电规程》规定，凡送电容量超过160kVA，或用电容量超过250kW，则要求上高压。
随着城市高楼大厦的崛起，生活小区的形成以及生产的集团化和规模化，需要高压送电给负荷中心。
有关资料显示，如果将电压从380V提高到万伏级（10kV），可以减少线路损耗60%，又可减少用铜量及总投资52%，技术效益相当可观。
环网柜属于二次配电设备。
二次配电设备是指将高压变压器受电的一次配电设备的电能进行再分配的中压开关设备。
二次配电设备基础元件为负荷开关和限流熔断器，不但经济，而且保护特性好（如限流熔断器保护变压器）。
我国传统二次配电设备是用断路器，不但价格贵，保护性也不好。
改革开放后，从珠江三角洲开始，引进的以负荷开关和熔断器为基础的二次配电设备已日益深入人心，我国中压断路器与负荷开关（含接触器）比例已由1980年前的10:1，降为2003年的2.1:1，这是我国二次配电设备政策的革命性变化。
但与国外相比，我国断路器与负荷开关之比相去甚远，国外（如德国、日本等）断路器与负荷开关之比为1.5~6，而我国现未达到1:1，要达到1:5~6还要付出巨大努力。
2、环网柜发展趋势在城乡电网改造和建设中，推行环网供电，即用电缆、走地下、呈环路，可以减少供电的中断，同时大大减少临时性的故障。
因而，这种环网供电单元（环网柜）应运而生。
环网柜英文叫环网供电单元（RMU），它因城市推行环网供电而问世。
在国外上世纪80年代初就已推出环网柜。
此后世界高压开关制造商纷纷推出自己的环网柜。
今天在中国市场上的环网柜，有国外及合资企业的产品，也有国内研制的产品。
我国目前的中压配电电压为10kV，近年来，由于电力负荷的急剧增加，尤其城市生活用电和乡镇企业用电迅速增长，10kV配电电压已不能满足城乡经济发展的需要。
使用说明书一、概述HSM6-12型固定式交流金属封闭环网开关设备(简称环网柜)适用于额定电压12kV，额定频率为50HZ 的交流配电系统，采用压气灭弧方式的负荷开关及负荷开关-熔断器组合电器为主要元件，可构成环网供电单元终端供电，还可以按变配电站主接线要求进行任意配合。
该产品经型式试验验证，性能符合IEC62271-200《高压开关设备和控制设备.第200 部分:额定电压为1kV 以上和52kV 以下(包括52kV)的金属封闭式交流开关设备和控制设备》和GB3906《3.6kV～40.5kV 交流金属封闭开关设备及控制设备》及GB3804《3.6 kV～40.5kV高压交流负荷开关》等标准的要求，并满足二部可靠防误操作功能的要求，防护等级达到IP2X。
本产品具有体积小、重量轻、操作简便、使用安全、维护方便等特点，是城市电网建设需要的理想高压电器产品。
二、使用条件1. 海拔高度:不超过1000 m。
2. 最高环境温度 + 40 ℃3. 最低环境温度 -25 ℃4. 没有火灾，爆炸危险，严重污秽及剧烈震动的场所。
5. 安装与垂直面倾斜不超过5度。
6. 户内相对湿度：日平均值≤95%，月平均值≤90%结构特征及操作要求3.1本柜的柜体结构用钢板弯制成零（部）件，再以螺栓连接而成，其防护等级符合IP2X 的规定。
柜体上部为母线室，仪表室位于母线室前部，用钢板分隔。
柜体中部为电缆室，主母线室与电缆室之间设有隔板，对于电缆进出线柜，其柜底有可拆装的活动盖板，对于架空进出线柜，根据用户要求，其柜顶可加母线通道或遮栏架。

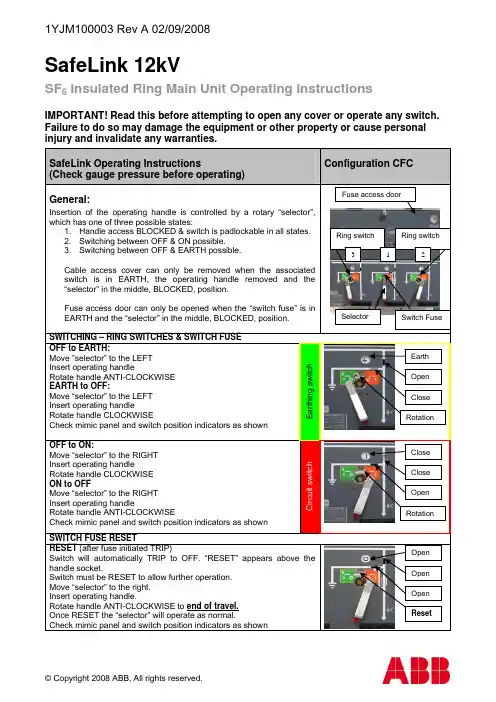

3.2 机械联锁达到的要求、动作原理和操作规程3.2.1 为了防止误操作，达到安全标准，本产品采用了相应的机械联锁和电气联锁，具备完善的“五防”联锁功能。
3.2.2 机械联锁所涉及到的部件及其在设备上的安装位置环网柜的机械联锁主要集成在负荷开关（组合电器、真空断路器）上，通对负荷开关（组合电器、真空断路器）的加深了解，从而亦可知其五防联锁的情况。
