棱镜色散

棱镜相关知识点总结一、棱镜的基本原理1. 折射定律：光线在通过棱镜时会发生折射，按照折射定律，折射角和入射角之间的关系可以描述如下：n1*sin(θ1) = n2*sin(θ2)，其中n1和n2分别为光线在两种介质中的折射率，θ1和θ2分别为入射角和折射角。

2. 色散现象：当白光通过棱镜时，不同波长的光线会因为其折射率不同而呈现出不同的折射角，从而实现对白光的分解，展现出七种不同颜色的光谱。

二、棱镜的种类根据其形状和用途，棱镜可以分为多种类别，包括常见的三棱镜、反射棱镜、折射棱镜等。

1. 三棱镜：由两个斜面和一个底面组成，最常见的用途是用来将白光分解成七种颜色。

2. 反射棱镜：由一个斜面和一个镜面组成，可以将入射光线反射出去，常用于光学仪器中。

3. 折射棱镜：由一个斜面和一个平面组成，可以将入射光线进行折射，常用于光学仪器中。

三、棱镜的应用1. 光谱分析：将白光通过棱镜分解成七种颜色的光谱，可以用于研究光的波长和频率，对物质的成分和结构进行分析。

2. 光学仪器：棱镜广泛应用于望远镜、显微镜、激光器等光学仪器中，用于改变光线的传播方向或进行光学测量。

3. 光学通信：棱镜被用于光通信中，可以将光信号进行分解、聚焦或反射，以实现数据传输和光信号处理。

4. 光学图像处理：利用棱镜的色散效应，可以对光学图像进行处理和调整，用于医学影像学、光学成像等领域。

四、棱镜的优缺点1. 优点：棱镜具有分解光谱、改变光路、光学测量等功能，广泛应用于物理、化学、光学等领域，是重要的光学元件之一。

2. 缺点：棱镜受到材料和制造工艺的限制，容易产生色散、反射、吸收等问题，需要精密的设计和加工。

五、棱镜的制备和选材1. 材料选择：常见的棱镜材料包括玻璃、水晶、塑料等，根据要求的光学性能和用途不同，选择合适的材料进行制备。

2. 制备工艺：棱镜的制备通常包括材料选择、切割、抛磨、抛光、镀膜等多个工艺步骤，需要高精度的设备和严格的工艺控制。

角度与色散测量2实验三棱镜的同组实验者时间报告人实验U的：1.了解分光仪的构造原理，学会正确使用分光仪2.掌握棱镜角度测试的原理和方法3.了解光的折射与棱镜色散现象一、实验仪器：分光仪、汞灯、三棱镜、（红、绿、黄）LED二、实验原理:1.分光仪的结构可用来测量各种光之间的角度。

其基本原理是，让光形成一束平行光线，经光学元件反射或折射后，通过U镜观察和测量各光线的偏向角度。

2,分光仪的调整1）调望远镜对向无穷远，此时反射镜应正直地放在物台上。

放反射镜时应使反射面压住一只支撑螺钉，且与另两只支撑螺钉的连线垂直；2）调望远镜光轴垂直于仪器转轴3.角度测量原理：用分光仪测量棱镜顶角可采用两种方法（见下图人用望远镜依次对准夹棱镜顶角的两个面（要转动望远镜不要转动载物台），使得返回的十字像在分划板上®合（说明自准直望远镜已经垂直于被测的面），记录下望远镜的两个角度读书，望远镜转过的角度与顶角互补。

使待测顶角对向平行光管，望远镜依次观察山两个面反射的狭缝像，记录下望远镜的两个角度读书，望远镜转过的角度为顶角的两倍。

4.最小偏向角法原理：如图所示三棱镜的截面，P顶点，两边是透光的光学表面，乂称折射面，夹角a称方向射DE入射到棱镜中，经过两次折射后沿AB为三棱镜的顶角。

假设某一波长的光线出，则入射线AB与出射线6称为偏向角。

111图中儿何关系，偏向角6=ZFBD+ ZFDB=I-r-a,因为顶角a满足a二I'T,对于给定的三棱镜来说，角a是固定的，6沁随I和r而变化。

其中r与a,n （棱镜折射率），I依次相关，当I变化时，偏向角3,5有一极小值，称为最小偏向角。

三、实验步骤及现象1.调整分光仪：调望远镜对像无穷远，此时反射镜应正直地放在载物台上。

放反射镜时应使反射面压住一只支撑螺钉，且与另两只连线垂直；（1）U测粗调，用眼晴从仪器侧面观察，使望远镜光轴、平行光管光轴与载物台面均大致垂直于仪器主轴；（2）旋转U镜内筒，使U镜看到清晰的分划板；（3）在载物台上放上反射平面镜，开启照明灯，缓慢转动小平台，找到反射像（“+”字）后，伸缩U镜套筒使之最清晰；（4）调节望远镜光轴垂直于分光计主轴，将小平台旋转180度，仍能看到反射像，若两反射像位于U标位置同一侧，则先调望远镜的高低，把离U标较近的那个“尸‘字像先调整好，若两反射像位于U标位置异侧，则采用各半调节法，先调节小平台前后螺丝，是像与日标位置距离缩小一半，在调节望远镜使之与U标位置車合；（需要进行多次调节）（5）将反射镜转过90度后重复步骤（4）：（6）对平行光管进行调焦，打开汞灯，伸缩平行光管套筒使在望远镜中能看到清晰地狭缝像；<7）调整平行光管的光轴垂直于旋转主轴，将望远镜对准狭缝的像，使狭缝转过90度调节平行光管下的倾度调节螺丝，使狭缝像位于分划板中心线上，然后将平行光管狭缝调回垂直状态；（8）视差的调节，从U镜进行观察，左右晃动眼睛，观察“ + ”字像与分划板是否存在相对移动，若存在则调节高斯U镜。

棱镜材料色散关系的研究
一、实验任务
1．用分光束法测量三棱镜的顶角。

1/λ关系曲线，并用图解法求出棱镜介质的色散常数A和B。

2．作n～2
3．用最小二乘法求出棱镜介质的色散常数A和B，并写出拟合关系式。

二、操作要点
1．测量前，应首先将分光计调到待测状态，即望远镜要聚焦于无
穷远处，且望远镜的光轴要与仪器主轴垂直；平行光管要发出平行光，
且平行光管的光轴要与仪器主轴垂直。

同时还要调节三棱镜的两个光学
面的法线大致与仪器主轴垂直。

2．用分光束法测出三棱镜的顶角，要注意棱镜的放置位置，要求
每一束反射光的角位置测量5次。

θ。

通过测出的棱镜
3．再如右图，测量各光谱线的最小偏向角
min
顶角，再计算相应的折射率n。

本实验最关键的地方是搞懂什么是最小偏向角和如何找出某一谱线的最小偏向角。

能观察到的五条谱线分别为：578.0, 546.1, 491.6, 435.8, 404.7（单位:nm）。

其中有三条线较亮，两条线较暗。

要求每条谱线的最小偏向角及入射光的角位置单次测量。

记录表格自拟。

三、注意事项
1．严禁用手触摸光学元件的表面；
2．三棱镜是易碎的玻璃材料制成的，要轻拿轻放；
3．汞灯不要频繁开关，以免影响其使用寿命。

四、报告要求
1．通过分光束法测量并计算出三棱镜的顶角
2．计算出汞灯光谱578.0nm, 546.1nm, 491.6nm,435.8 nm,404.7 nm对应的折射率
3．用最小二乘法求出棱镜介质的色散常数A和B，并写出拟合关系式。

五、讨论题
2 。

色散和棱镜对光的分光作用光，作为自然界中不可或缺的一部分，一直吸引着人类去探索和研究。

光的本质是电磁波，其在真空中的传播速度为常数，即299,792,458米/秒。

然而，当光进入不同介质时，其速度会发生变化，导致光的传播方向发生偏折，这一现象称为折射。

而当光通过某些特定介质时，还会出现色散现象，即光的不同波长会被分散开来。

本文将重点介绍色散和棱镜对光的分光作用。

色散现象色散是光在通过某些介质时，不同波长的光被分散开来的现象。

这种现象的原因在于不同波长的光在同一介质中的折射率不同。

折射率是描述光在介质中传播速度与在真空中传播速度之比的物理量，其与光的波长有关。

当光通过介质时，波长较长的光速度较快，波长较短的光速度较慢，因此光会发生偏折，从而使不同波长的光分散开来。

色散现象在日常生活中随处可见，例如彩虹、夕阳和光谱等。

彩虹是由于阳光在雨滴中发生色散，将白光分解为七种颜色；夕阳则是由于太阳光在大气中发生色散，使得天空呈现出绚丽的橙红色；光谱则是将光通过光谱仪进行分光，得到的光谱中包含了不同波长的光，从而可以研究光的组成和物质的性质。

棱镜对光的分光作用棱镜是一种具有透明介质截面的几何光学元件，其对光的分光作用主要是基于色散现象。

当光通过棱镜时，不同波长的光在介质中的折射率不同，从而发生色散，使光分散成不同颜色的光谱。

棱镜对光的分光作用可以通过以下几个步骤来描述：1.入射光的折射：当光线垂直射入棱镜时，由于棱镜的形状和折射率，光线会发生折射，并在棱镜内部发生一次全反射。

2.色散现象：当折射后的光线在棱镜内部传播时，由于不同波长的光在介质中的折射率不同，会发生色散现象，即光的不同颜色会被分散开来。

3.出射光谱：色散后的光线从棱镜的另一侧射出，形成一条光谱，其颜色顺序通常为红、橙、黄、绿、蓝、靛、紫。

棱镜类型棱镜有多种类型，其中最常见的是** prism 和 rhomboid prism**。

•Prism：这是一种具有固定形状和折射率的棱镜。

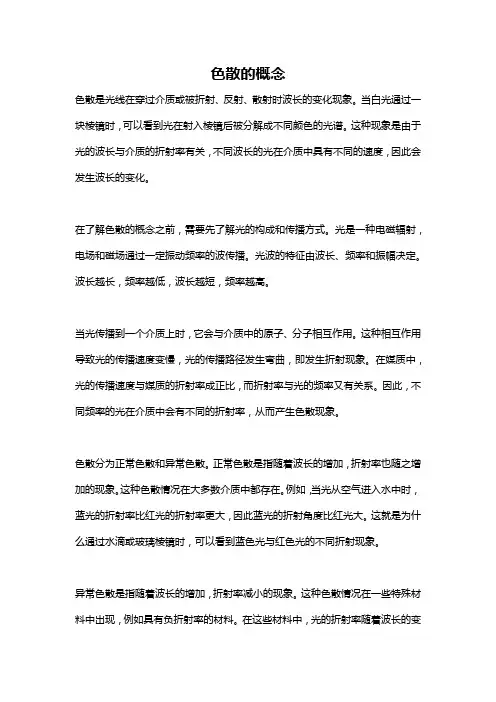

色散的概念色散是光线在穿过介质或被折射、反射、散射时波长的变化现象。

当白光通过一块棱镜时，可以看到光在射入棱镜后被分解成不同颜色的光谱。

这种现象是由于光的波长与介质的折射率有关，不同波长的光在介质中具有不同的速度，因此会发生波长的变化。

在了解色散的概念之前，需要先了解光的构成和传播方式。

光是一种电磁辐射，电场和磁场通过一定振动频率的波传播。

光波的特征由波长、频率和振幅决定。

波长越长，频率越低，波长越短，频率越高。

当光传播到一个介质上时，它会与介质中的原子、分子相互作用。

这种相互作用导致光的传播速度变慢，光的传播路径发生弯曲，即发生折射现象。

在媒质中，光的传播速度与媒质的折射率成正比，而折射率与光的频率又有关系。

因此，不同频率的光在介质中会有不同的折射率，从而产生色散现象。

色散分为正常色散和异常色散。

正常色散是指随着波长的增加，折射率也随之增加的现象。

这种色散情况在大多数介质中都存在。

例如，当光从空气进入水中时，蓝光的折射率比红光的折射率更大，因此蓝光的折射角度比红光大。

这就是为什么通过水滴或玻璃棱镜时，可以看到蓝色光与红色光的不同折射现象。

异常色散是指随着波长的增加，折射率减小的现象。

这种色散情况在一些特殊材料中出现，例如具有负折射率的材料。

在这些材料中，光的折射率随着波长的变化不遵循通常的规律，而是出现波长增大折射率减小的情况。

色散也可以发生在光的反射和散射过程中。

当光线射向一个界面时，光的入射角和折射角会根据介质的折射率产生变化。

由于不同波长的光具有不同的折射率，所以在反射和散射过程中会发生颜色的分离。

色散还可以通过光的干涉和衍射现象进行研究。

干涉是指两束光相遇产生干涉条纹的现象，而衍射是指光通过孔隙或物体边缘产生扩散的现象。

通过观察干涉和衍射现象，可以推测出光的波长和频率，从而研究光的色散特性。

色散不仅在物理学中有广泛的应用，也在其他领域中发挥着作用。

例如，色散在摄影中具有重要意义。

相机的透镜通过聚焦光线来形成图像，但由于透镜的曲率和折射率的不同，不同频率的光的焦距也会有所差异，从而影响图像的清晰度和色彩。

实验2三棱镜的角度与色散测量报告人同组实验者时间实验目的：1．了解分光仪的构造原理，学会正确使用分光仪2．掌握棱镜角度测试的原理和方法3．了解光的折射与棱镜色散现象一、实验仪器：分光仪、汞灯、三棱镜、LED(红、绿、黄)二、实验原理：1.分光仪的结构可用来测量各种光之间的角度。

其基本原理是，让光形成一束平行光线，经光学元件反射或折射后，通过目镜观察和测量各光线的偏向角度。

2.分光仪的调整1）调望远镜对向无穷远，此时反射镜应正直地放在物台上。

放反射镜时应使反射面压住一只支撑螺钉，且与另两只支撑螺钉的连线垂直；2）调望远镜光轴垂直于仪器转轴3.角度测量原理：用分光仪测量棱镜顶角可采用两种方法（见下图）：用望远镜依次对准夹棱镜顶角的两个面（要转动望远镜不要转动载物台），使得返回的十字像在分划板上重合（说明自准直望远镜已经垂直于被测的面），记录下望远镜的两个角度读书，望远镜转过的角度与顶角互补。

使待测顶角对向平行光管，望远镜依次观察由两个面反射的狭缝像，记录下望远镜的两个角度读书，望远镜转过的角度为顶角的两倍。

4. 最小偏向角法原理：如图所示三棱镜的截面，P顶点，两边是透光的光学表面，又称折射面，夹角α称为三棱镜的顶角。

假设某一波长的光线AB入射到棱镜中，经过两次折射后沿DE方向射出，则入射线AB与出射线δ称为偏向角。

由图中几何关系，偏向角δ=∠FBD+∠FDB=I1-I2’-α,因为顶角α满足α=I1’-I2，对于给定的三棱镜来说，角α是固定的，δ随I1和I2’而变化。

其中I2’与α,n (棱镜折射率)，I1依次相关，当I1变化时，偏向角δ有一极小值，称为最小偏向角。

三、实验步骤及现象1.调整分光仪：调望远镜对像无穷远，此时反射镜应正直地放在载物台上。

放反射镜时应使反射面压住一只支撑螺钉，且与另两只连线垂直；（1）目测粗调，用眼睛从仪器侧面观察，使望远镜光轴、平行光管光轴与载物台面均大致垂直于仪器主轴；（2）旋转目镜内筒，使目镜看到清晰的分划板；（3）在载物台上放上反射平面镜，开启照明灯，缓慢转动小平台，找到反射像（“+”字）后，伸缩目镜套筒使之最清晰；（4）调节望远镜光轴垂直于分光计主轴，将小平台旋转180度，仍能看到反射像，若两反射像位于目标位置同一侧，则先调望远镜的高低，把离目标较近的那个“+”字像先调整好，若两反射像位于目标位置异侧，则采用各半调节法，先调节小平台前后螺丝，是像与目标位置距离缩小一半，在调节望远镜使之与目标位置重合；（需要进行多次调节）（5）将反射镜转过90度后重复步骤（4）；（6）对平行光管进行调焦，打开汞灯，伸缩平行光管套筒使在望远镜中能看到清晰地狭缝像；（7）调整平行光管的光轴垂直于旋转主轴，将望远镜对准狭缝的像，使狭缝转过90度调节平行光管下的倾度调节螺丝，使狭缝像位于分划板中心线上，然后将平行光管狭缝调回垂直状态；（8）视差的调节，从目镜进行观察，左右晃动眼睛，观察“+”字像与分划板是否存在相对移动，若存在则调节高斯目镜。

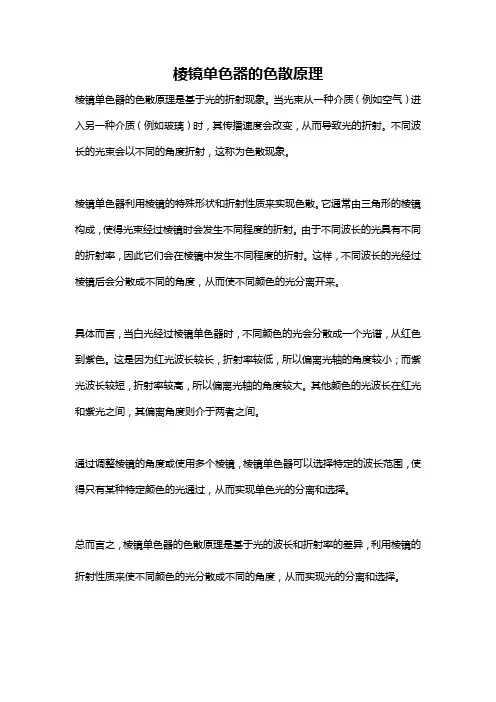

棱镜单色器的色散原理
棱镜单色器的色散原理是基于光的折射现象。

当光束从一种介质（例如空气）进入另一种介质（例如玻璃）时，其传播速度会改变，从而导致光的折射。

不同波长的光束会以不同的角度折射，这称为色散现象。

棱镜单色器利用棱镜的特殊形状和折射性质来实现色散。

它通常由三角形的棱镜构成，使得光束经过棱镜时会发生不同程度的折射。

由于不同波长的光具有不同的折射率，因此它们会在棱镜中发生不同程度的折射。

这样，不同波长的光经过棱镜后会分散成不同的角度，从而使不同颜色的光分离开来。

具体而言，当白光经过棱镜单色器时，不同颜色的光会分散成一个光谱，从红色到紫色。

这是因为红光波长较长，折射率较低，所以偏离光轴的角度较小；而紫光波长较短，折射率较高，所以偏离光轴的角度较大。

其他颜色的光波长在红光和紫光之间，其偏离角度则介于两者之间。

通过调整棱镜的角度或使用多个棱镜，棱镜单色器可以选择特定的波长范围，使得只有某种特定颜色的光通过，从而实现单色光的分离和选择。

总而言之，棱镜单色器的色散原理是基于光的波长和折射率的差异，利用棱镜的折射性质来使不同颜色的光分散成不同的角度，从而实现光的分离和选择。

图1棱镜折射率及色散关系的研究【引言】早在1672年，牛顿用一束近乎平行的白光通过玻璃棱镜时，在棱镜后面的屏上观察到一条彩色光带，这就是光的色散现象。

它表明：对于不同颜色（波长）的光，介质的折射率是不同的，即折射率n 是波长λ的函数。

所有不带颜色的透明介质在可见光区域内，都表现为正常色散。

描述正常色散的公式是科希（Cauchy ）于1836年首先得到的：42λλCBA n ++=这是一个经验公式，式中A 、B 和C 是由所研究的介质特性决定的常数。

本实验通过对光的色散的研究，求出此经验公式。

【实验目的】1、进一步练习使用分光计，并用最小偏向角法测量棱镜的折射率；2、研究棱镜的折射率与入射光波长的关系。

【实验原理】1. 棱镜色散原理棱镜的色散是由于不同波长的光在棱镜介质中传播速度不同，从而折射率不同而引起的。

在介质无吸收的光谱区域内，色散关系的函数形式早在1863年由科希(Cauchy)得出，该关系式为2λBA n +=式中A 和B 是与棱镜材料有关的常数，也叫色散常数。

2. 利用最小偏向角法测量折射率的原理如图1所示为一束单色平行光入射三棱镜时的主截面图。

光线通过棱镜时，将连续发生两次折射。

出射光线和入射光线之间的交角δ称为偏向角。

I 为入射角，i ′为出射角，α为棱镜的顶角。

当i 改 变时，i ′随之改变。

可以证明，当入射角i 等于出射角i ′时, 偏向角有最小值，称为最小偏向角，以δmin 表示，此时入射角为出射角为由折射定律1sin sin i n i =可得三棱镜的折射率为3.测定三棱镜的色散曲线，求出()λλ-n 的经验公式 要求出经验公式（1），就必须测量出对应于不同波长λ下的折射率n 。

实际光源中所发出的光一般为复色光，实验上需要用色散元件把各色光的传播方向分)(21min αδ+=i α211=i ααδ21sin )(21sinsin sin min 1+==i in图2开。

在光谱分析中常用的色散元件有棱镜和光栅，它们分别用折射和衍射的原理进行分光的。

三棱镜色散实验报告
实验名称：三棱镜色散实验
实验目的：
1. 了解三棱镜的基本原理和构造
2. 掌握如何利用三棱镜进行色散实验
3. 了解不同光线在三棱镜中的行为差异，学习光学现象
实验器材：
三棱镜、光源、透镜、银屏、尺子、贴有刻度的尺子
实验步骤：
1. 调整好整个实验装置，用透镜调节光线的射向方向；在一定距离处放置银屏和尺子。

2. 打开光源，使其在三棱镜的一侧照射光线。

3. 记下银屏上的光谱图并对其进行观察、测量，确定各种颜色光线的色散程度。

实验结果：
1. 观察到颜色渐变的光谱条，并且在使用银屏进行观察时，光
谱会变得更加清晰。

2. 通过测量，发现在三棱镜中，蓝光比红光的折射角要大，因
此蓝色的光线会向下弯曲更多。

其次是绿色光线向下弯曲的折射
角度较小，最后是红色光线。

3. 同时，我们还可以利用色散规律来获得更深层次的光学现象。

实验结论：
通过三棱镜色散实验，我们成功地观察到了光线在三棱镜中的
色散现象。

不同颜色的光线会在三棱镜中有所不同的行为，通过
测量得出他们折射角的大小。

这一实验有助于我们了解光学真相，提高实验操作的能力。

参考文献：
物理实验教程(第二版)。

北京：科学出版社，2016年。

附录：
实验仪器的照片
实验结果图片。

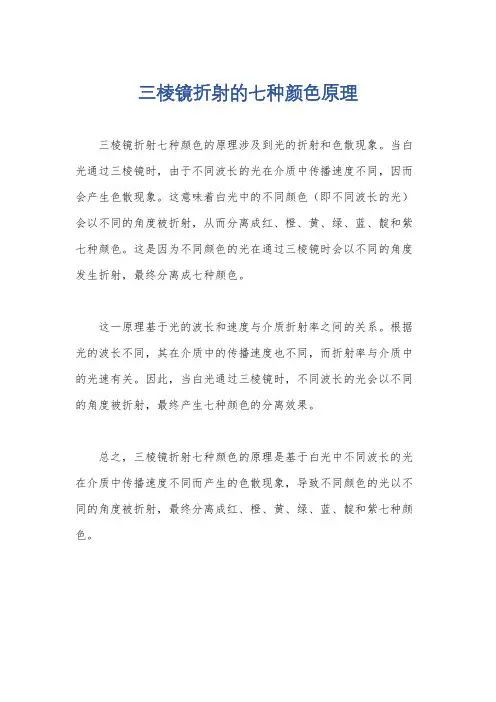

三棱镜折射的七种颜色原理
三棱镜折射七种颜色的原理涉及到光的折射和色散现象。

当白光通过三棱镜时，由于不同波长的光在介质中传播速度不同，因而会产生色散现象。

这意味着白光中的不同颜色（即不同波长的光）会以不同的角度被折射，从而分离成红、橙、黄、绿、蓝、靛和紫七种颜色。

这是因为不同颜色的光在通过三棱镜时会以不同的角度发生折射，最终分离成七种颜色。

这一原理基于光的波长和速度与介质折射率之间的关系。

根据光的波长不同，其在介质中的传播速度也不同，而折射率与介质中的光速有关。

因此，当白光通过三棱镜时，不同波长的光会以不同的角度被折射，最终产生七种颜色的分离效果。

总之，三棱镜折射七种颜色的原理是基于白光中不同波长的光在介质中传播速度不同而产生的色散现象，导致不同颜色的光以不同的角度被折射，最终分离成红、橙、黄、绿、蓝、靛和紫七种颜色。
