室外管道安装课件 (一)

库 车 商 住 楼 （一）工 程

室

外

给、排水

施

工

方

案

编制单位：新疆中油建安公司

编制人：

审核人：

编制日期： 室外给水施工方案

一、工程概况

1． 工程概况

本工程位于库车石油大院内，“五一”路西侧新建商住楼配套室外

供水系统。设计给水管线工作压力0.4Mpa，室外新建给水管线采用DN150

的PPR管进行铺设安装。给水管道敷设方式为直埋。

二、管线设计概况

1.室外给水管线敷设按设计图纸施工,依据编号04设计变更将原塌

陷综合管沟拆除，新建综合管沟，在1-2K、2-2K两栋楼之间6米通道处

水平敷设给水管道。

2. 室外给水管线的总进水分支井位于24轴与A轴离外墙6米相交处。

连接石油大院给水管线的分支井设置位置在24轴与H轴离外墙6米相交

处。

三、施工准备

1 材料设备要求：

1.1PPR管及管件规格品种应符合设计要求，管壁薄厚均匀，内外光

滑整洁，不得有裂纹、疙瘩。承插口的内外径及管件应造型规矩，三证

齐全。

1.2 PPR管及管件管壁内外均匀。管件无偏扣、乱扣、方扣、丝扣

不全、角度不准等现象。

1.3 阀门无裂纹，开关灵活严密，制造规矩，手轮无损坏，三证

齐全。

1.4 进场所有材料及时向甲方与监理报验。

2 主要机具：

2.1 机具：热熔机、砂轮机、砂轮锯、试压泵等。

2.2 工具：手锤、捻凿、钢锯、大锤、热熔工具、倒链、大绳、铁锹、铁镐等。

2.3 其它：水平尺、钢卷尺等。

3 作业条件：

3.1 给水管线顶覆土为1.2m,回填时，沟底需敷设80mm厚软土垫

层，软土无块石、硬块，颗粒小于2mm，管道下沟后再回填软土过管顶

100mm，然后用原土回填。

3.2 管沟平直，管沟深度、宽度符合要求，阀门井、表井垫层，

消火栓底座施工完毕。

3.3 管沟沟底夯实，沟内无障碍物。且应有防塌方措施。

3.4 管沟两侧不得堆放施工材料和其它物品。

四、施工进度计划

总体施工安排

前期准备进行项目管理机构及人员、机械设备投入、施工安排、施

室外供热管道安装

本工艺标准适用于民用建筑群（小区）饱和蒸汽压力不大于，热水温度不超过150℃的室外采暖及生活热水供应管道(包括直埋、地沟或架空管道)安装工程。

一、材料要求

1管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平等缺陷。

2管件符合现行标准，有出厂合格证，无偏扣、乱扣、方扣、断丝和角度不准等缺陷。

3各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。

4附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。

5型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。

二、主要机具

1机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。

2工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。

三、作业条件

1安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。

2安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。

3安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。

四、操作工艺

(一)工艺流程：

1直埋：

放线定位

砌井、铺底挖管除锈、防腐、管道补偿器水压试防腐、保温修填盖

2管沟：

放线定挖土砌管沟 卡架制做管道预制补偿器水压试防锈漆防腐保盖沟盖回直土

3架设：

(二)直埋管道安装：

1根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。

2为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持～1m的距离，沟底要求打平夯实，以防止管道弯曲受力不均。

3管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。

4管径不大于200mm的管道应先在沟边进行分段焊接，每段长度在25～35m范围内。放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端，用撬杠将管段移至沟边，放好木滑杠，统一指挥慢速放绳使管段沿滑木杠下滚。为避免管道弯曲，拉绳不得少于两条，沟内不得站人。

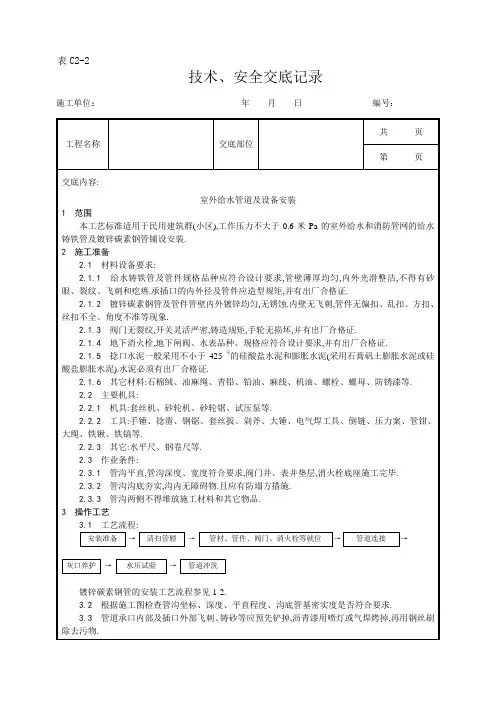

表C2-2

技术、安全交底记录

施工单位： 年 月 日 编号：

工程名称 交底部位 共 页

第 页

交底内容:

室外给水管道及设备安装

1 范围

本工艺标准适用于民用建筑群(小区),工作压力不大于0.6米Pa的室外给水和消防管网的给水铸铁管及镀锌碳素钢管铺设安装.

2 施工准备

2.1 材料设备要求:

2.1.1 给水铸铁管及管件规格品种应符合设计要求,管壁薄厚均匀,内外光滑整洁,不得有砂眼、裂纹、飞刺和疙瘩.承插口的内外径及管件应造型规矩,并有出厂合格证.

2.1.2 镀锌碳素钢管及管件管壁内外镀锌均匀,无锈蚀.内壁无飞刺,管件无偏扣、乱扣、方扣、丝扣不全、角度不准等现象.

2.1.3 阀门无裂纹,开关灵活严密,铸造规矩,手轮无损坏,并有出厂合格证.

2.1.4 地下消火栓,地下闸阀、水表品种、规格应符合设计要求,并有出厂合格证.

2.1.5 捻口水泥一般采用不小于425号的硅酸盐水泥和膨胀水泥(采用石膏矾土膨胀水泥或硅酸盐膨胀水泥).水泥必须有出厂合格证.

2.1.6 其它材料:石棉绒、油麻绳、青铅、铅油、麻线、机油、螺栓、螺母、防锈漆等.

2.2 主要机具:

2.2.1 机具:套丝机、砂轮机、砂轮锯、试压泵等.

2.2.2 工具:手锤、捻凿、钢锯、套丝扳、剁斧、大锤、电气焊工具、倒链、压力案、管钳、大绳、铁锹、铁镐等.

2.2.3 其它:水平尺、钢卷尺等.

2.3 作业条件:

2.3.1 管沟平直,管沟深度、宽度符合要求,阀门井、表井垫层,消火栓底座施工完毕.

2.3.2 管沟沟底夯实,沟内无障碍物.且应有防塌方措施.

2.3.3 管沟两侧不得堆放施工材料和其它物品.

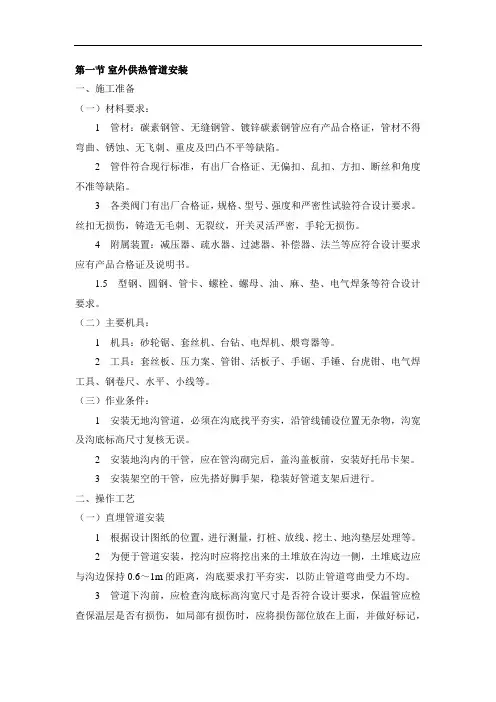

第一节 室外供热管道安装

一、施工准备

（一）材料要求：

1 管材：碳素钢管、无缝钢管、镀锌碳素钢管应有产品合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。

2 管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。

3 各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。

4 附属装置：减压器、疏水器、过滤器、补偿器、法兰等应符合设计要求应有产品合格证及说明书。

1.5 型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。

（二）主要机具：

1 机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。

2 工具：套丝板、压力案、管钳、活板子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。

（三）作业条件：

1 安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。

2 安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。

3 安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。

二、操作工艺

（一）直埋管道安装

1 根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。

2 为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持0.6～1m的距离，沟底要求打平夯实，以防止管道弯曲受力不均。

3 管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，

便于统一修理。

4 管道应先在沟边进行分段焊接，每段长度在25～35m范围内。放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端，用撬杠将管段移至沟边，放好木滑杠，统一指挥慢速放绳使管段沿滑木杠下滚。为避免管道弯曲，拉绳不得少于两条，沟内不得站人。

5 沟内管道焊接，连接前必须清理管腔，找平找直，焊接处要挖出操作坑，其大小要便于焊接操作。
