光复用和解复用

光复用和解复用

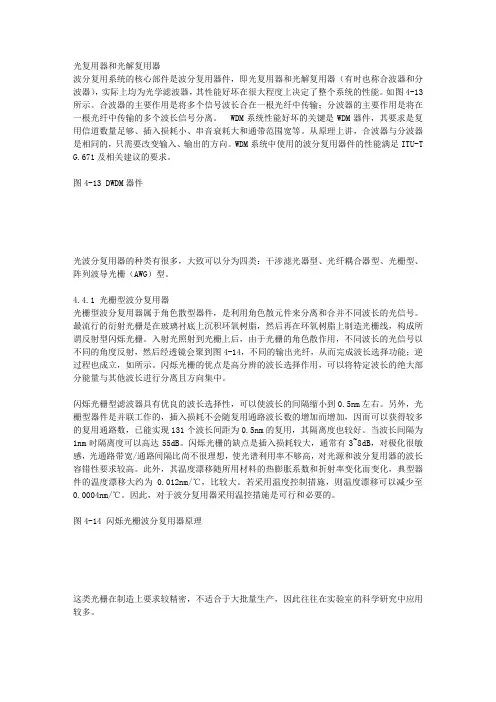

图 4-17 AWG 波分复用器原理
4.4.5 波分复用器件性能比较 表 4-1 各种波分复用器件性能的比较
器件类型 机理 批量生产 通道间隔（nm） 通道数 串音（dB） 插入损耗（dB） 主要缺点
衍射光栅型 角色散 一般 0.5~10 131 ≤-30 3~6 温度敏感
介质薄膜型 干涉/吸收 一般 1~100 2~32 ≤-25 2~6 通路数较少
温度特性 nm/C * *
－1dB 带宽 nm >0.2 >0.2
－20dB 带宽 nm * *
4.4.4 集成光波导型波分复用器 集成光波导型波分复用器是以光集成技术为基础的平面波导型器件，典型制造过程是在硅片 上沉积一层薄薄的二氧化硅玻璃，并利用光刻技术形成所需要的图案并腐蚀成型。该器件可 以集成生产，在今后的接入网中有很大的应用前景，而且，除了波分复用器之外，还可以作 成矩阵结构，对光信道进行上/下分插（OADM），是今后光传送网络中实现光交换的优选方案。
熔锥型 波长依赖型 较容易 10~100 2~6 ≤-（10~45） 0.2~1.5 通路数少
集成光波导型 平面波导 容易 1~5 4~32 ≤-25 6~11 插入损耗大
4.4.6 对光复用器件的基本要求 波分复用器件是波分复用系统的重要组成部分，为了确保波分复用系统的性能，对波分复用 器件提出了基本要求，主要是插入损耗小、隔离度大、带内平坦、带外插入损耗变化陡峭， 温度稳定性好，复用通路数多，尺寸小等。
闪烁光栅型滤波器具有优良的波长选择性，可以使波长的间隔缩小到 0.5nm 左右。另外，光 栅型器件是并联工作的，插入损耗不会随复用通路波长数的增加而增加，因而可以获得较多 的复用通路数，已能实现 131 个波长间距为 0.5nm 的复用，其隔离度也较好。当波长间隔为 1nm 时隔离度可以高达 55dB。闪烁光栅的缺点是插入损耗较大，通常有 3~8dB，对极化很敏 感，光通路带宽/通路间隔比尚不很理想，使光谱利用率不够高，对光源和波分复用器的波长 容错性要求较高。此外，其温度漂移随所用材料的热膨胀系数和折射率变化而变化，典型器 件的温度漂移大约为 0.012nm/℃，比较大。若采用温度控制措施，则温度漂移可以减少至 0.0004nm/℃。因此，对于波分复用器采用温控措施是可行和必要的。

波分复用

波分复用
