盘式制动器

盘式制动器的旋转元件是以端面工作的金属圆盘,固定元件是制动钳,盘式制动器的活塞安装在制动

钳里或固定在制动钳上,制动钳由液压活塞、缸体、密封圈、弹簧以及制动液产生的压力推动,盘式制动

器的活塞密封圈除了起密封作用外,还兼起活塞回位作用和调整间隙的作用。

一、盘式制动器的特点和分类

1. 特点 (1) 因为制动面平坦所以没有自我增强作用。这要求更大的压力,因为相比鼓式制动的轮缸制动缸有

更大的直径(40毫米到50毫米),也要求额外的制动力增强器;

(2) 制动力定量性能良好,因为没有自我增强系统,摩擦系数变化也比较小,所以几乎没有制动时几

乎不产生波动;

(3) 冷却好;

(4) 衰减趋势小;

(5) 因为压力大,所以衬垫磨损快;

(6) 维护简单且和衬垫更换简便;

(7) 自动空隙调整;

(8) 制动液发热较强,因为衬垫和制动活塞靠得非常紧密,有产生汽泡

的危险;

(9) 由于离心力而有良好的自净性;

(10) 因为制动活塞和制动衬垫靠得很紧密,所以有产生汽泡的趋势;

(11) 驻车制动需要很大的用力

2. 盘式制动器分类:钳盘式和全盘式两大类。

二、钳盘式制动器

1. 固定钳盘式制动器结构如图3-30固定钳盘式制动器

(1) 制动盘两侧的制动块用两个液压缸单独促动;

(2) 制动钳轴向位置固定,轮缸分别布置在制动钳两侧,除活塞和摩擦 块外无滑动元件;

2. 固定钳盘式制动器的工作原理

(1) 制动时,制动液被压入左、右两轮缸内,活塞在制动液压力作用下,将摩擦块总成紧压在制动盘

上,产生摩擦力矩。因 车轮与制动盘连接,因此产生制动作用。

(2) 解除制动时,活塞和摩擦片 总成在回位弹簧作用下回到原始位置。

(3) 正常制动时,密封圈发生弹性变形,解除制动时,密封圈恢复变形,带动活塞一起回位。

3. 浮动钳盘式制动器的结构如图3-31浮动钳盘式制动器结构图

在制动盘的内侧设置油缸,外侧的摩擦衬块固定在钳体上,数目仅是固定夹钳式的一半,制动钳体

可以相对于制动盘轴向移动。

4. 制动过程:如图3-32浮动钳盘式制动器工作过程所示,制动时,液压作用力推动活塞,使内侧制动块

压靠在制动盘的内侧面上,同时钳体上受到的反力使钳体连同固装在其上的外侧制动块向内侧移动压

靠到制动盘的另一侧面上,直到两侧面制动块受力均等为止。

图3-30固定钳盘式制动器

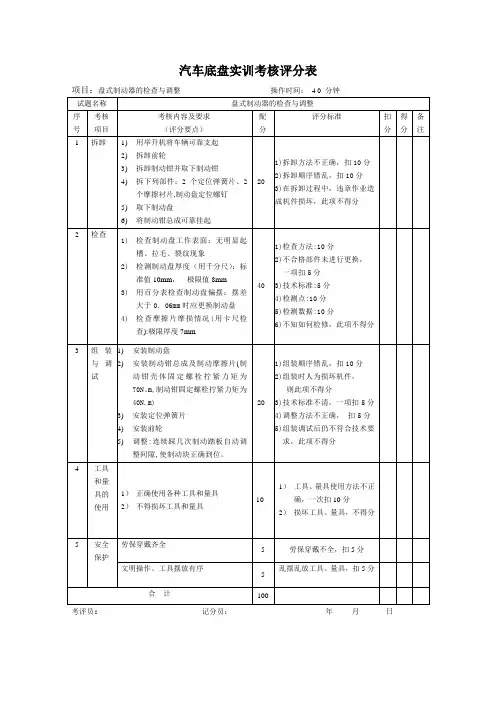

三、钳盘式制动器的拆装与检验

1.钳盘式制动器的拆卸,如图3-33钳盘式制动器零件

(1)拆下前轮

(2)排出制动液

说明:如果不更换制动液,则不需要排除制动液。

(3)拆下钳盘式制动缸

① 从钳盘式制动缸上拆下接头螺栓和垫圈,然后脱开软管。

② 固定住前盘式制动缸滑动,拆下2个螺栓。

(4)拆下前制动片套件 ①拆下2片带消音垫片的制动片 图3-33钳盘式制动器零件 图3-31浮动钳盘式制动器结构图 图3-32浮动钳盘式制动器工作过程 ②每块上拆下1号和2号消音垫片

③ 从每块上拆下消音垫片

(5)拆卸前制动片支持片

从制动缸支架上拆下2个摩擦衬片。

(6)拆卸钳盘式制动缸滑动销

从盘式制动缸支架上拆下滑动销。

(7)拆卸钳盘式制动滑动销防尘套

从钳盘式制动缸支架上拆下2个防尘套。

(8)拆卸左钳盘式制动缸支架

拆卸2个螺栓后,取下左前盘式缸拆下支架

(9)拆下制动缸防尘套a用改锥拆下固定环和防尘套。

(10)拆下钳盘制动器放气螺塞。

(11)拆下钳制动活塞

(1)在制动缸和活塞间放一块布或近似物。

(2)用压缩空气把活塞从制动缸中吹出。

(12)拆卸活塞油封

(a)用改锥从制动缸中取下油封。

2.钳盘式制动器的检查

(1)检查制动缸和活塞。

检查缸壁和活塞有无生锈或滑伤。

(2)检查制动片衬面厚度

用直尺测量衬面厚度

标准厚度:11.0mm(0.433in)

最小厚度:1.0mm(0.039in)

(3)检查前制动磨损指示器钢片

确保磨损指示器钢片片有足够的弹性、无变形破裂或磨损,对所有锈蚀、脏物和其它杂质

应清除干净。

(4)检查制动盘厚度

用螺旋测微器测量制动盘厚度

威驰14”盘

标准厚度:20.0mm(0.787in)

最小厚度:18.0 mm(0.709in)

(5)拆下前制动盘

(1)在制动盘和轮毂上作记号

(2)拆下制动盘
