城市污水处理厂的设计说明

目 录

1工程概述

1.1 设计任务与设计依据

1.2 城市概况及自然条件

1.3 主要设计资料

2 污水处理厂设计

2.1污水量与水质确定

2.2 污水处理程度的确定

2.3 污水与污泥处理工艺选择

2.4处理构筑物的设计

按流程顺序说明各处理构筑物设计参数的选择，介绍各处理构筑物的数量、尺寸、构造、材料及其特点，说明主要设备的型号、规格、技术性能与数量等。

2.5污水处理厂平面与高程布置

2.6泵站工艺设计

3 结论与建议

4 参考文献

附录（设计计算书）

第一部分 设计说明书

第一章 工程概述

1.1设计任务、设计依据及原则

1.1.1设计任务

某城镇污水处理厂处理工艺设计。

1.1.2设计依据

①《排水工程 (下) 》（第四版），中国建筑工业出版社，2000年

②《排水工程 (上) 》（第四版），中国建筑工业出版社，2000年

③《给水排水设计手册》（第二版），中国建筑工业出版社，2004年2月(第

一、五、十一册)

④《室外排水设计规范》（GB 50014—2006）

1.1.3编制原则

本工程的编制原则是:

a.执行国家关于环境保护的政策，符合国家的有关法规、规范及标准。

b.根据招标文件和设计进出水水质要求，选定污水处理工艺，力求技术先进成熟、处理效果好、运行稳妥可靠、高效节能、经济合理，确保污水处理效果，减少工程投资及日常运行费用。

c.在污水厂征地范围内，厂区总平面布置力求在便于施工、便于安装和便于维修的前提下，使各处理构筑物尽量集中，节约用地，扩大绿化面积，并留有发展余地。使厂区环境和周围环境协调一致。

d.污水处理厂的竖向布置力求工艺流程顺畅、合理，污水、污泥处理设施经一次提升后达到工艺流程要求，处理后污水自流排入排放水体。

e.单项工艺构、建筑物设计力求可靠、运行方便、实用、节能、省地、经济合理，尽量减少工程投资，降低运行成本。

某地铁施工组织设计方案

页脚内容1

某城市污水处理厂的设计说明书

一、原始资料及设计要求

1.污水处理厂区附近地形与地质资料

厂区附近地下水位标高561.00m；

厂区附近土质构造为亚粘土；

城区排水干管进场处A管底设计标高为581..00m；

受纳水体底部设计标高为571.00m；

厂区内地势为西北高，东南低。

2.城市污水资料

表一城市污水资料

区域 服务人口（人） 污水量标准（L/人d）

一区 80000 160 某地铁施工组织设计方案

页脚内容2 二区 65000 150

三区 60000 180

表二 该市工业企业及公共建筑的排水量和水质资料

名称 平均排水量

m3/d 最大排水量

m3/h SS

mg/L COD

mg/L BOD

mg/L 总氮

mg/L 总磷

mg/L

A 5000 260 360 1100 550 45 5

B 4200 200 100 500 300 25 3

C 4500 350 130 480 210 10 6

3.其他

表三 该市气象资料

项目 温度值 项目 温度值

年平均气温 21．8 月平均气温

年最低气温 0 月平均最高气温 32.6

年最高气温 38.7 月平均最低气温 9.7

温度在-10度以下天数 0 温度在0度以下天数 0

年降雨量 1094.1 年蒸发量

常年主导风向 SE 最大风速

4.设计原则

认真贯彻国家有关环境保护的方针和政策，符合国家有关法律、规范、标准。要求处理后水质达到城市污水处理厂相关排放标准的要求（一级B）。

在城市总体规划指导下，采取统一规划，是工程建设与城市发展相协调，既保护环境，有最大限度的发挥工程效益。

采用高效节能的污水处理工艺，因地制宜的采用现代化技术，提高管理水平，做到投资省、运行费用低、技术可靠、运行稳定。

妥善管理，避免二次污染。

选择先进、可靠、高效、运行管理方便、维修简便的排水专用设施

污水处理厂保证一定程度的绿化，达到美化作。 某地铁施工组织设计方案

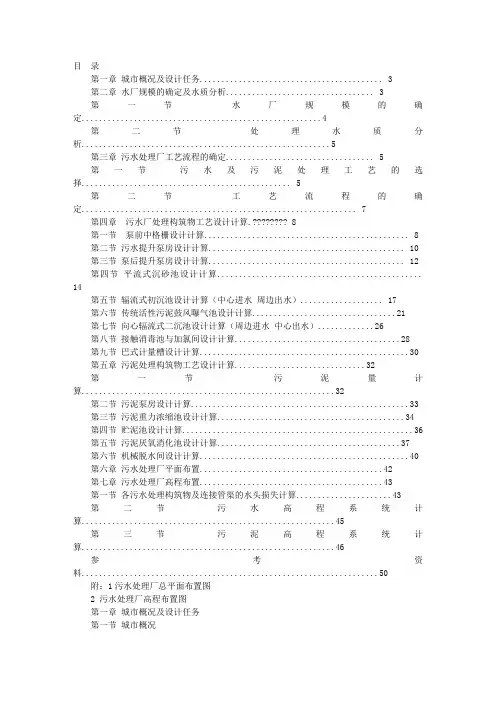

目 录

第一章 城市概况及设计任务.......................................... 3

第二章 水厂规模的确定及水质分析.................................. 3

第一节 水厂规模的确定.......................................................4

第二节 处理水质分析.........................................................5

第三章 污水处理厂工艺流程的确定.................................. 5

第一节 污水及污泥处理工艺的选择................................................ 5

第二节 工艺流程的确定............................................................... 7

第四章 污水厂处理构筑物工艺设计计算.???????? 8

第一节 泵前中格栅设计计算............................................... 8

第二节 污水提升泵房设计计算............................................. 10

第三节 泵后提升泵房设计计算............................................. 12

第四节 平流式沉砂池设计计算...............................................

14

第五节 辐流式初沉池设计计算（中心进水 周边出水）................... 17

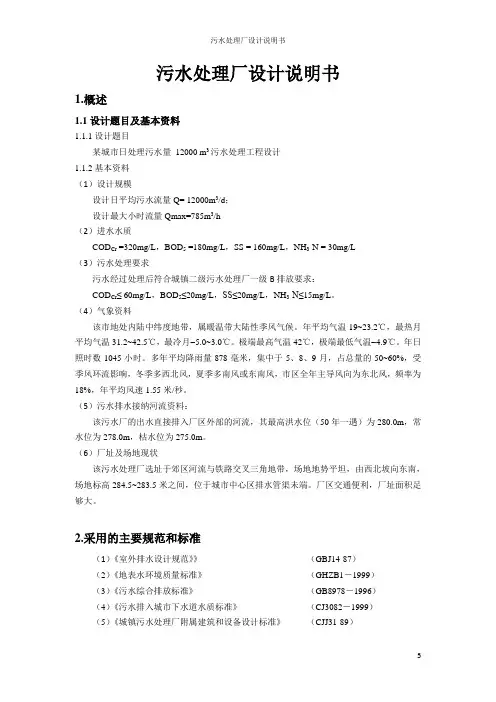

污水处理厂设计说明书

5 污水处理厂设计说明书

1.概述

1.1设计题目及基本资料

1.1.1设计题目

某城市日处理污水量 12000 m3污水处理工程设计

1.1.2基本资料

（1）设计规模

设计日平均污水流量Q= 12000m3/d；

设计最大小时流量Qmax=785m3/h

（2）进水水质

CODCr =320mg/L，BOD5 =180mg/L，SS = 160mg/L，NH3-N = 30mg/L

（3）污水处理要求

污水经过处理后符合城镇二级污水处理厂一级B排放要求：

CODCr≤ 60mg/L，BOD5≤20mg/L，SS≤20mg/L，NH3-N≤15mg/L。

（4）气象资料

该市地处内陆中纬度地带，属暖温带大陆性季风气候。年平均气温19~23.2℃，最热月平均气温31.2~42.5℃，最冷月5.0~3.0℃。极端最高气温42℃，极端最低气温4.9℃。年日照时数1045小时。多年平均降雨量878毫米，集中于5、8、9月，占总量的50~60%，受季风环流影响，冬季多西北风，夏季多南风或东南风，市区全年主导风向为东北风，频率为18%，年平均风速1.55米/秒。

（5）污水排水接纳河流资料：

该污水厂的出水直接排入厂区外部的河流，其最高洪水位（50年一遇）为280.0m，常水位为278.0m，枯水位为275.0m。

（6）厂址及场地现状

该污水处理厂选址于郊区河流与铁路交叉三角地带，场地地势平坦，由西北坡向东南，场地标高284.5~283.5米之间，位于城市中心区排水管渠未端。厂区交通便利，厂址面积足够大。

2.采用的主要规范和标准

（1）《室外排水设计规范》》 （GBJ14-87）

（2）《地表水环境质量标准》 （GHZB1－1999）

（3）《污水综合排放标准》 （GB8978－1996）
