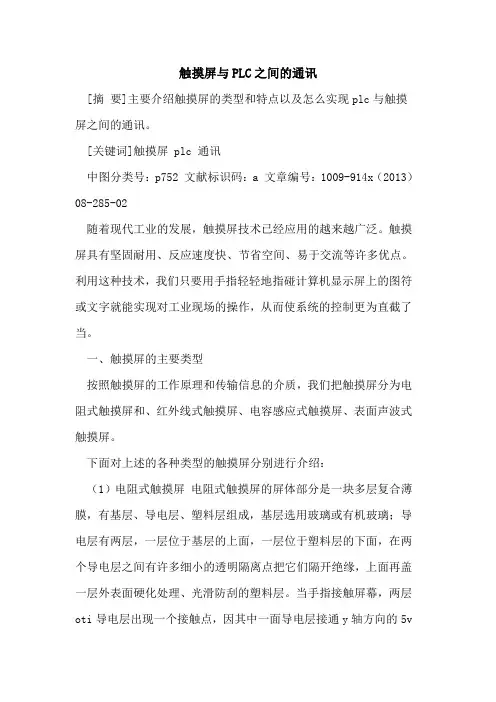

触摸屏与PLC之间的通讯
[摘 要]主要介绍触摸屏的类型和特点以及怎么实现plc与触摸屏之间的通讯。
[关键词]触摸屏 plc 通讯
中图分类号：p752 文献标识码：a 文章编号：1009-914x（2013）08-285-02
随着现代工业的发展，触摸屏技术已经应用的越来越广泛。触摸屏具有坚固耐用、反应速度快、节省空间、易于交流等许多优点。利用这种技术，我们只要用手指轻轻地指碰计算机显示屏上的图符或文字就能实现对工业现场的操作，从而使系统的控制更为直截了当。
一、触摸屏的主要类型
按照触摸屏的工作原理和传输信息的介质，我们把触摸屏分为电阻式触摸屏和、红外线式触摸屏、电容感应式触摸屏、表面声波式触摸屏。
下面对上述的各种类型的触摸屏分别进行介绍：
（1）电阻式触摸屏 电阻式触摸屏的屏体部分是一块多层复合薄膜，有基层、导电层、塑料层组成，基层选用玻璃或有机玻璃；导电层有两层，一层位于基层的上面，一层位于塑料层的下面，在两个导电层之间有许多细小的透明隔离点把它们隔开绝缘，上面再盖一层外表面硬化处理、光滑防刮的塑料层。当手指接触屏幕，两层oti导电层出现一个接触点，因其中一面导电层接通y轴方向的5v均匀电压场，使得侦测层的电压由零变为非零，控制器侦测到这个接通后，进行a/d转换，并得到电压值与5v相比，即可得触摸点的y轴坐标，这就是电阻技术触摸屏的最基本原理。
（2）电容式触摸屏 电容式触摸屏在触摸屏四边均镀上狭长的电极，在导电体内形成一个低电压交流电场。当触摸屏幕时，人体本身的电场与导电层形成一个耦合电容，四边电极发出的电流会流向触点，而电流强弱与接触到电极的距离成正比，位于触摸屏幕后的控制器便会计算电流的比例及强弱，准确算出触摸点的位置。
（3）红外线式触摸屏 该触摸屏有装在触摸屏外框上的红外线发射与接受感测原件构成，在屏幕表面上，形成红外线探测网，任何触摸物体都会改变触摸点上的红外线，从而可得到触摸点的坐标位置，从而实现触摸屏操作。
1. PROFIBUS-DP
PROFIBUS-DP PROFIBUS-DP
PROFIBUS
S7 STEP7
SIMATIC NET S5 COM PROFIBUS COM5431PROFIBUS-DP
GSD GSD *.GSD *. GSE GSD
S7
STEP7 PROFIBUSDP S7-400 CPU416-2DP S7-200
PROFIBUS EM277 GSD
1.1 PROFIBUS-DP EM277
STEP7 V5.2
1.PROFIBUS-DP S7-400 CPU416-2DP
