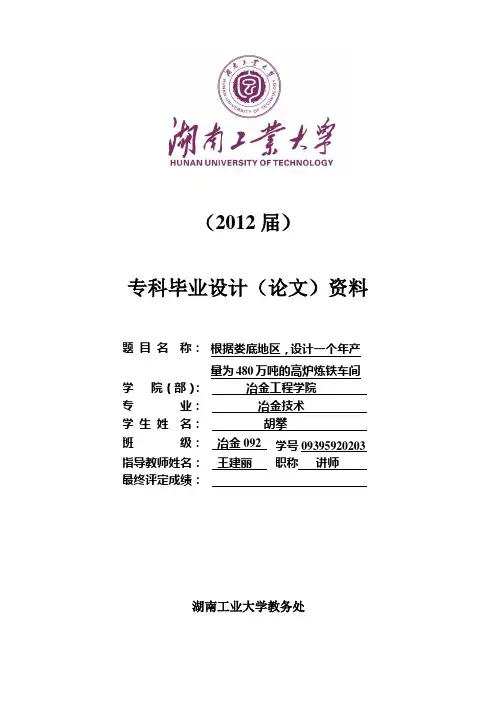

（2012届）
专科毕业设计（论文）资料
题 目 名 称： 根据娄底地区，设计一个年产
量为480万吨的高炉炼铁车间
学 院（部）： 冶金工程学院
专 业： 冶金技术
* * * 名： **
班 级： 冶金092 学号***********
指导教师姓名： 王建丽 职称 讲师
最终评定成绩：
湖南工业大学教务处
前 言
本次设计是根据娄底地区设计年产量为480万吨的高炉炼铁车间，该地区矿藏丰富，水资源充沛，交通发达，设计炼铁车间比较合理。炼铁方法主要有高炉法、直接还原法、熔融还原法等，其原理是矿石在特定的气氛中（还原物质CO、H2、C；适宜温度等）通过物化反应获取还原后的生铁。生铁除了少部分用于铸造外，绝大部分是作为炼钢原料。虽然现在高炉并不是以后炼钢的发展趋势，但高炉冶金是获得生铁的重要手段。它是以铁矿石是为原料，焦炭煤粉作为燃料和还原剂，在高炉内通过燃料燃烧，氧化物中铁元素的还原以及非铁氧化物造渣等一系列复杂的物理化学过程。随着冶金技术的不断发展，对其冶炼的关键设备
——“高炉”。也有了越来越严格的要求。高效率、高质量、高寿命、低能耗、低污染——是本次设计所追求的目标。
在本次设计中翻阅了大量的参考文献，相当于又系统的学习了一遍高炉的有关知识，是对高炉发展的新的具体认识和总结，是本人三年专业知识学习的一个促进过程。本次设计中得到了王建丽老师的悉心指导和帮助，本人表示非常的感谢。然而，由于本人水平有限，设计中难免有不足和纰漏之处。望各位给予指正。
