北京康海时代科技有限公司
康海时代COMHIGHER产品技术标准及功能说明书
品牌 康海时代™（COMHIGHER™）

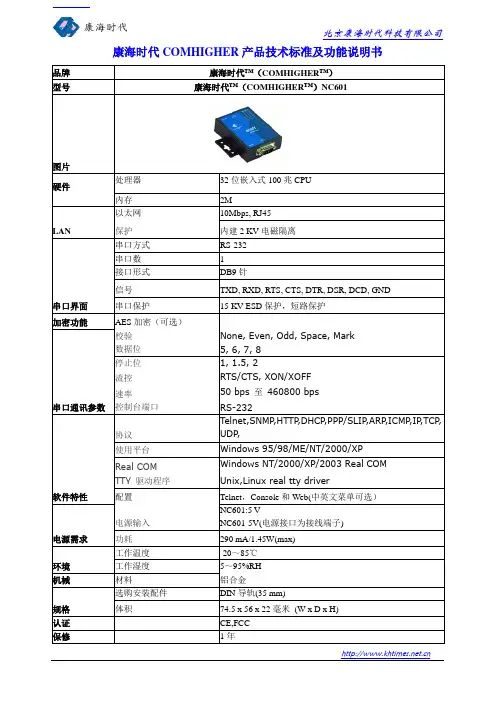

型号 康海时代™（COMHIGHER™）NC601
硬件
处理器 32位嵌入式100兆CPU
内存 2M
LAN 以太网 10Mbps, RJ45
保护 内建2 KV电磁隔离
串口界面 串口方式 RS-232
串口数 1
接口形式 DB9针
信号 TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND
串口保护 15 KV ESD保护，短路保护
加密功能 AES加密（可选）
串口通讯参数 校验 None, Even, Odd, Space, Mark
数据位 5, 6, 7, 8
停止位 1, 1.5, 2
流控 RTS/CTS, XON/XOFF
速率 50 bps 至 460800 bps
控制台端口 RS-232
软件特性 协议 Telnet,SNMP,HTTP,DHCP,PPP/SLIP,ARP,ICMP,IP,TCP,
UDP,
使用平台 Windows 95/98/ME/NT/2000/XP
Real COM Windows NT/2000/XP/2003 Real COM
TTY 驱动程序 Unix,Linux real tty driver
配置 Telnet，Console和Web(中英文菜单可选）
电源需求 电源输入 NC601:5 V
NC601-5V(电源接口为接线端子)
功耗 290 mA/1.45W(max)
环境 工作温度 -20～85℃
工作湿度 5～95%RH
机械 材料 铝合金
规格 选购安装配件 DIN导轨(35 mm)
体积 74.5 x 56 x 22毫米 (W x D x H)
认证 CE,FCC
保修 1年
北京康海时代科技有限公司
北京康海时代科技有限公司
康海时代COMHIGHER产品技术标准及功能说明书
品牌 康海时代™（COMHIGHER™）

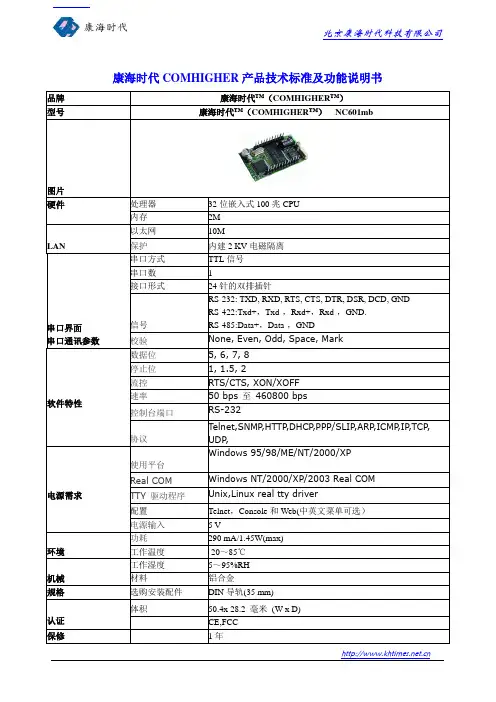

型号 康海时代™（COMHIGHER™） NC601mb
硬件
处理器 32位嵌入式100兆CPU
内存 2M
LAN 以太网 10M
保护 内建2 KV电磁隔离
串口界面
串口通讯参数 串口方式 TTL信号
串口数 1
接口形式 24针的双排插针
信号 RS-232: TXD, RXD, RTS, CTS, DTR, DSR, DCD, GND
RS-422:Txd+，Txd-，Rxd+，Rxd-，GND.
RS-485:Data+，Data-，GND
校验 None, Even, Odd, Space, Mark
软件特性 数据位 5, 6, 7, 8
停止位 1, 1.5, 2
流控 RTS/CTS, XON/XOFF
速率 50 bps 至 460800 bps
控制台端口 RS-232
协议 Telnet,SNMP,HTTP,DHCP,PPP/SLIP,ARP,ICMP,IP,TCP,
UDP,
电源需求 使用平台 Windows 95/98/ME/NT/2000/XP
Real COM Windows NT/2000/XP/2003 Real COM
TTY 驱动程序 Unix,Linux real tty driver
配置 Telnet，Console和Web(中英文菜单可选）
电源输入 5 V
环境 功耗 290 mA/1.45W(max)
工作温度 -20～85℃
机械 工作湿度 5～95%RH
材料 铝合金
规格 选购安装配件 DIN导轨(35 mm)
认证 体积 50.4x 28.2 毫米 (W x D)
CE,FCC
保修 1年
北京康海时代科技有限公司
康海NC601设配置指南
1.基础网络参数配置
点击红色菜单位置会出现右侧参数配置页面
服务器名：用来标示NC601模块的身份，在通讯的时候无意义
以太网IP地址：在网络中用于与此模块通讯的IP地址 以太网子网掩码：在网络用通讯用的掩码地址
启用DHCP：此处选择是否是NC601模块自动到网络路由器上获取自己的IP，选择“yes”是需要自己到路由器上获取IP地址、掩码、网关和DNS，选择“no”是要自己手动配置前面的以太网IP地址和以太网子网掩码。（跨海大桥项目选择“no”，具体的IP地址、掩码、网关和DNS请询问开发人员）
默认网关：模块的通讯网关地址
DNS服务器：一般是指内部DNS解析服务的地址，正常情况DNS解析是有路由器完成，所以此处一般填写路由器地址即可。
启用强制网络阻塞检测：此处一定要选择“data”，此参数的意思是网络阻塞检测的条件设定为数据阻塞模式。如果此处不选择“data”很容易出现TCP模块不主动连接服务器程序的问题。
网络阻塞时间：默认选择120 sec，即120秒，此参数的意思是阻塞时间超过120秒NC601自动重启。
完成之后点击“保存”。
2.串口通讯配置
波特率：选择暂时选择2400
数据位：选择8
校验方式：选择n
RX间隔时间：选择500
RTS信号：选择off
类型：根据128板的通讯方式决定
停止位：选择1
流量控制：选择none
RX最小数据包长度：选择1024
DTR信号：选择off
设定完成之后点击“保存”之后再点击“应用”。 3.工作模式配置
工作模式：TCP/UDP Socket
TCP数据模式：raw
Cr解释为：cr
会话数：1
本地端口：10001
LF解释为：lf
忽略NULL字符：no
在会话1中设定如下参数，会话2、3、4不用设定 协议：TCP client
对端主机：这个是我们服务器程序所在的电脑的IP地址，具体值需要询问开发人员，根据项目实际情况设定
NC601串口服务器
调试说明
共 5 张
成都凯腾四方数字广播电视设备有限公司 媒体编号
旧底图总号 底图总号 签名 日期 格式（9） 本调试说明仅供本公司内部指导NC601串口服务器调试。
1. 串口服务器的设置
1) 串口服务器的连接
通过网线将计算机与串口服务器进行连接，如串口服务器为出厂模式，需将计算
机的IP地址设置成与串口服务器同一网段，即192.168.0.XXX（1~255），由于串口服
务器默认IP地址为192.168.0.233，所以本地电脑的IP请设置为非192.168.0.233的其
他IP地址。然后打开IE浏览器，在IE地址栏中输入默认地址192.168.0.233，进入串
口服务器设置界面，如图1所示。
图1 串口服务器设置主界面
2）串口服务器IP地址的修改
根据使用情况，如需对串口服务器的IP地址进行修改，可在进入串口服务器主界
面以后，在主界面上对IP地址进行修改，在图2所示的位置进行修改，并提交。
媒体编号
旧底图总号 更改标记 数量 更改单号签名日期 底图总号 设 计 2011.8.23
NC601串口服务器
调试说明 审 核 日期 签名 阶段标记 第1张共5张 标准化 批 准 格式（4） 描图： 幅面：A4
图2 串口服务器IP地址的修改
3）串口服务器的串口配置
根据使用情况，需要对串口服务器的串口进行修改，串口服务器默认为RS232，
现需要将起修改为所需要的串口类型进行配置，如图3所示。
图3 串口服务器串口配置 4）串口服务器工作模式的配置
串口服务器的工作模式有很多种，目前只对TCP/UDP Socket模式下的TcpServer
和TcpClient进行配置。
当串口服务器端为TcpServer时，工作模式的配置如图4所示。 旧底图总号
底图总号 拟 制 日期 签名 审 核 更改标记 数量 更改单号 签名日期 第 2 张 格式（4a） 描图： 幅面：A4
