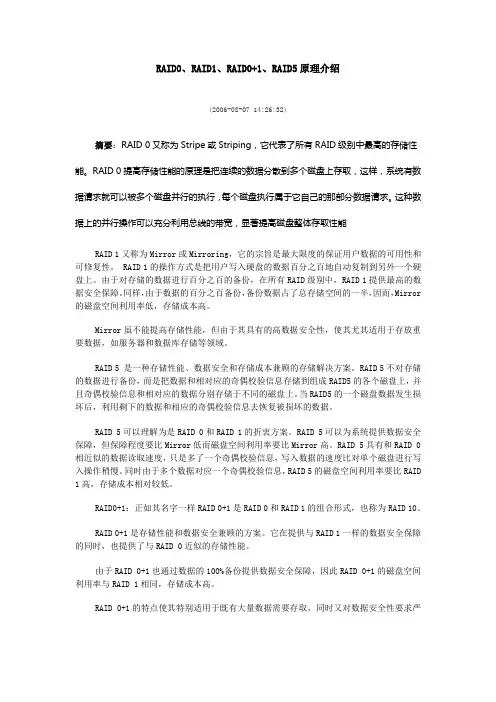

RAID0、RAID1、RAID0+1、RAID5原理介绍
(2006-08-07 14:26:32)
摘要：RAID 0又称为Stripe或Striping，它代表了所有RAID级别中最高的存储性能。RAID 0提高存储性能的原理是把连续的数据分散到多个磁盘上存取，这样，系统有数据请求就可以被多个磁盘并行的执行，每个磁盘执行属于它自己的那部分数据请求。这种数据上的并行操作可以充分利用总线的带宽，显著提高磁盘整体存取性能
RAID 1又称为Mirror或Mirroring，它的宗旨是最大限度的保证用户数据的可用性和可修复性。 RAID 1的操作方式是把用户写入硬盘的数据百分之百地自动复制到另外一个硬盘上。由于对存储的数据进行百分之百的备份，在所有RAID级别中，RAID 1提供最高的数据安全保障。同样，由于数据的百分之百备份，备份数据占了总存储空间的一半，因而，Mirror的磁盘空间利用率低，存储成本高。
Mirror虽不能提高存储性能，但由于其具有的高数据安全性，使其尤其适用于存放重要数据，如服务器和数据库存储等领域。
RAID 5 是一种存储性能、数据安全和存储成本兼顾的存储解决方案。RAID 5不对存储的数据进行备份，而是把数据和相对应的奇偶校验信息存储到组成RAID5的各个磁盘上，并且奇偶校验信息和相对应的数据分别存储于不同的磁盘上。当RAID5的一个磁盘数据发生损坏后，利用剩下的数据和相应的奇偶校验信息去恢复被损坏的数据。
RAID 5可以理解为是RAID 0和RAID 1的折衷方案。RAID 5可以为系统提供数据安全保障，但保障程度要比Mirror低而磁盘空间利用率要比Mirror高。RAID 5具有和RAID 0相近似的数据读取速度，只是多了一个奇偶校验信息，写入数据的速度比对单个磁盘进行写入操作稍慢。同时由于多个数据对应一个奇偶校验信息，RAID 5的磁盘空间利用率要比RAID
一.什么是RAID:
RAID是“Redundant Array of Independent Disk”的缩写，中文意思是独立冗余磁盘阵列。冗余磁盘阵列技术诞生于1987年，由美国加州大学伯克利分校提出。
RAID磁盘阵列（Redundant Array of Independent Disks）
简单地解释，就是将N台硬盘通过RAID Controller（分Hardware，Software）结合成虚拟单台大容量的硬盘使用，其特色是N台硬盘同时读取速度加快及提供容错性Fault Tolerant，所以RAID是当成平时主要访问Data的Storage不是Backup Solution。
在RAID有一基本概念称为EDAP（Extended Data Availability and Protection），其强调扩充性及容错机制， 也是各家厂商如：Mylex，IBM，HP，Compaq，Adaptec，Infortrend等诉求的重点，包括在不须停机情况下可处理以下动作：
RAID 磁盘阵列支援自动检测故障硬盘；
RAID 磁盘阵列支援重建硬盘坏轨的资料；
RAID 磁盘阵列支援支持不须停机的硬盘备援 Hot Spare；
RAID 磁盘阵列支援支持不须停机的硬盘替换 Hot Swap；
RAID 磁盘阵列支援扩充硬盘容量等。
一旦RAID阵列出现故障，硬件服务商只能给客户重新初始化或者REBUILD，这样客户数据就会无法挽回。因此对RAID0、RAID1、RAID5以及组合型的RAID系列磁盘阵列数据恢复，出现故障以后只要不对阵列作初始化操作，就有机会恢复出故障RAID磁盘阵列的数据。
二.关于RAID的技术规范介绍
（1）RAID技术规范简介
冗余磁盘阵列技术最初的研制目的是为了组合小的廉价磁盘来代替大的昂贵磁盘，以降低大批量数据存储的费用，同时也希望采用冗余信息的方式，使得磁盘失效时不会使对数据的访问受损失，从而开发出一定水平的数据保护技术，并且能适当的提升数据传输速度。
制作人：王伟（A02072）
第1页共13
页TDM使用raid演示图解开机时不停地点击f10键，可以进入TDM操作界面，进入过程请耐心等待；进入后默认界面语言是英语，可以按照后面的图示改为中文，主页面各个设置选项中还是英语，请理解；下文中我们创建raid1为例。
制作人：王伟（A02072）
第2页共13
页
制作人：王伟（A02072）
第3页共13
页
制作人：王伟（A02072）
第4页共13
页
制作人：王伟（A02072）
第5页共13
页下图中，如果不对raid进行分卷，常规创建就默认unconfigured；
制作人：王伟（A02072）
第6页共13
页
制作人：王伟（A02072）
第7页共13
页上下图中红框中默认就好；如果硬盘种类和数量比较多，可以自己选择硬盘类型。
制作人：王伟（A02072）
第8页共13
页按照示例，硬盘种类都是sas，从中选择两个硬盘，后面分别enabled开启；如果所有硬盘都需要，就点击checkall；反之则uncheckall。
制作人：王伟（A02072）
第9页共13
页确认硬盘无误后，选择上图中的Applychanges保存按钮。
制作人：王伟（A02072）
第10页共13
页选择保存之后的确认提示有安全设置选项，需要开启Yes按键才能点击。
制作人：王伟（A02072）
第11页共13
页
制作人：王伟（A02072）
第12页共13
页选择OK后Raid1就做完了，可以看到raid状态正常以及级别和容量。
制作人：王伟（A02072）
第13页共13
页
详细解析Raid0、Raid0+1、Raid1、Raid5四者的区别
通过上篇文章《服务器为什么要做磁盘阵列?》的详细介绍,相信大家对raid冗余磁盘阵列都有了基础的认识。而当大家租用服务器时,挑选配置却又发现raid还有很多种类,其中常见的有RAID0、RAID0+1、RAID1、RAID5这四种。那么它们四者之间的区别又是什么呢?
通过下面这张形象的图片,生动的展现出它们之间的区别!
Standalone
最普遍的单磁盘储存方式。
Cluster
集群储存是通过将数据分布到集群中各节点的存储方式,提供单一的使用接口与界面,使用户可以方便地对所有数据进行统一使用与管理。
Hot swap
用户可以再不关闭系统,不切断电源的情况下取出和更换硬盘,提高系统的恢复能力、拓展性和灵活性。
Raid0
Raid0是所有raid中存储性能最强的阵列形式。其工作原理就是在多个磁盘上分散存取连续的数据,这样,当需要存取数据是多个磁盘可以并排执行,每个磁盘执行属于它自己的那部分数据请求,显著提高磁盘整体存取性能。但是不具备容错能力,适用于低成本、低可靠性的台式系统。
Raid1
又称镜像盘,把一个磁盘的数据镜像到另一个磁盘上,采用镜像容错来提高可靠性,具有raid中最高的数据冗余能力。存数据时会将数据同时写入镜像盘内,读取数据则只从工作盘读出。发生故障时,系统将从镜像盘读取数据,然后再恢复工作盘正确数据。这种阵列方式可靠性极高,但是其容量会减去一半。广泛用于数据要求极严的应用场合,如商业金融、档案管理等领域。只允许一颗硬盘出故障。
Raid0+1
将Raid0和Raid1技术结合在一起,兼顾两者的优势。在数据得到保障的同时,还能提供较强的存储性能。不过至少要求4个或以上的硬盘,也只运行一个磁盘出错。是一种高成本、高可靠性、高存储性能的三高阵列技术。
Raid5
Raid5可以看成是Raid0+1的低成本方案。采用循环偶校验独立存取的阵列方式。将数据和相对应的奇偶校验信息分布存储到组成RAID5的各个磁盘上。当其中一个磁盘数据发生损坏后,利用剩下的磁盘和相应的奇偶校验信息 重新恢复/生成丢失的数据而不影响数据的可用性。至少需要3个或以上的硬盘。适用于大数据量的操作。成本稍高、储存新强、可靠性强的阵列方式。
