RAID磁盘阵列详解

  • 格式：docx
  • 大小：714.69 KB
  • 文档页数：12

RAID磁盘阵列详解

RAID磁盘阵列详解

编辑整理：

尊敬的读者朋友们：

这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（RAID磁盘阵列详解）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为RAID磁盘阵列详解的全部内容。

RAID磁盘阵列详解

RAID磁盘阵列详解

磁盘阵列(Redundant Arrays of Inexpensive Disks，RAID），有“价格便宜具有冗余能力的磁盘阵列"之意.原理是利用数组方式来

作磁盘组，配合数据分散排列的设计,提升数据的安全性。磁盘阵列是由很多价格较便宜的磁盘，组合成一个容量巨大的磁盘组,利用个

别磁盘提供数据所产生加成效果提升整个磁盘系统效能。利用这项技术，将数据切割成许多区段,分别存放在各个硬盘上。磁盘阵列还能

利用同位检查（Parity Check)的观念，在数组中任一颗硬盘故障时,仍可读出数据，在数据重构时，将数据经计算后重新置入新硬盘中。

RAID 0(条带 （strping）)

是组建磁盘阵列中最简单的一种形式，只需要2块以上的硬盘即可，成本低,可以提高整个磁盘的性能和吞吐量。

RAID 0没有提供冗余或错误修复能力,但实现成本是最低的。

特点：速度快，没有容错能力

RAID1:镜像（mirroring)

ID 1称为磁盘镜像，原理是把一个磁盘的数据镜像到另一个磁盘上,也就是说数据在写入一块磁盘的同时，会在另一块闲置的磁盘上生成镜像文件,

在不影响性能情况下最大限度的保证系统的可靠性和可修复性上，只要系统中任何一对镜像盘中至少有一块磁盘可以使用，甚至可以在一半数量的

硬盘出现问题时系统都可以正常运行，当一块硬盘失效时，系统会忽略该硬盘，转而使用剩余的镜像盘读写数据，具备很好的磁盘冗余能力。虽然这

样对数据来讲绝对安全，但是成本也会明显增加，磁盘利用率为50%，以四块80GB容量的硬RAID磁盘阵列详解

盘来讲，可利用的磁盘空间仅为160GB。另外，出现

硬盘故障的RAID系统不再可靠，应当及时的更换损坏的硬盘，否则剩余的镜像盘也出现问题，那么整个系统就会崩溃。更换新盘后原有数据会需要

很长时间同步镜像，外界对数据的访问不会受到影响，只是这时整个系统的性能有所下降.因此，RAID 1多用在保存关键性的重要数据的场合.

RAID 1示意图

RAID5：条带+分布校验

3块以上，利用率为(n-1)/n，有容错功能,最多可以坏一块磁盘

RAID6：条带+分布校验+分布校验

5块以上，利用率为（n-2）/n，有容错功能，最多可以坏二块磁盘

RAID10：镜像+条带

利用率为50％ RAID磁盘阵列详解

RAID配置总结:

mdadm命令：

mdadm - manage MD（mutiple disk） devices aka Linux Software RAID

Currently, Linux supports LINEAR md devices， RAID0 (striping)， RAID1

(mirroring)， RAID4, RAID5， RAID6, RAID10， MULTIPATH, FAULTY,

and CON-

TAINER.

—C：新建RAID设备

—l：设定RAID级别

—n:磁盘数目：设定RAID成员设备数目 RAID磁盘阵列详解

—x(spare device)：磁盘数目，设定备用磁盘数目

-s：扫描配置文件/etc/madam。conf

-D：查看RAID设备信息

—S：停用RAID

-A：激活RAID

[root＠lvm ~］＃ cat /proc/mdstat 查看RAID的配置信息

Personalities ： [raid6] [raid5］ [raid4］

md5 : active raid5 sde［5］ sdf[4](S) sdd[2］ sdc［1] sdb［0］

3144192 blocks super 1。2 level 5， 512k chunk, algorithm 2 ［4/4］

[UUUU]

unused devices:

[root@lvm ～］＃ mdadm -Ds 查看设备信息

ARRAY /dev/md5 metadata=1。2 spares=1 name=lvm：5 UUID=e433a3d5:94c67839：5e66cae5：e4976d17

创建RAID5

mdadm -C /dev/md5 —l5 —n4 —x1 /dev/sd［bcdef］

查看RAID的详细信息

mdadm —D /dev/md5

创建配置文件

mdadm -Ds >>/etc/mdadm.conf

停止 RAID

mdadm —S /dev/md5

查看RAID信息

cat /proc/mdstat

格式化挂载RAID磁盘阵列

合集下载

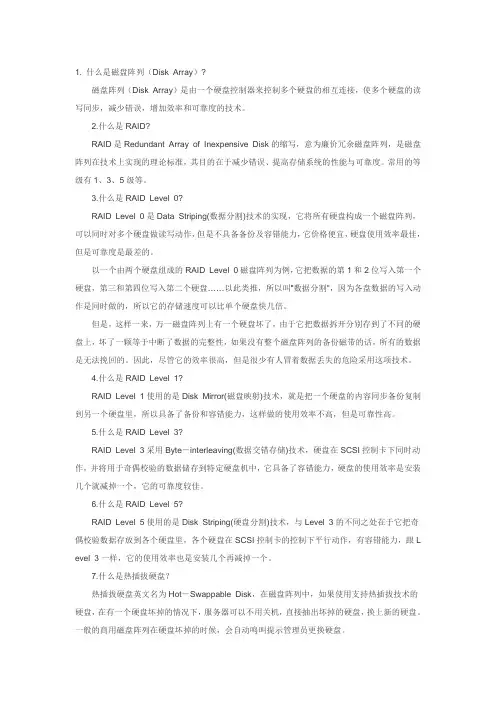

硬盘阵列是什么意思？

硬盘阵列是什么意思？

1. 什么是磁盘阵列（Disk Array）?

磁盘阵列（Disk Array）是由一个硬盘控制器来控制多个硬盘的相互连接，使多个硬盘的读写同步，减少错误，增加效率和可靠度的技术。

2.什么是RAID?

RAID是Redundant Array of Inexpensive Disk的缩写，意为廉价冗余磁盘阵列，是磁盘阵列在技术上实现的理论标准，其目的在于减少错误、提高存储系统的性能与可靠度。常用的等级有1、3、5级等。

3.什么是RAID Level 0?

RAID Level 0是Data Striping(数据分割)技术的实现，它将所有硬盘构成一个磁盘阵列，可以同时对多个硬盘做读写动作，但是不具备备份及容错能力，它价格便宜，硬盘使用效率最佳，但是可靠度是最差的。

以一个由两个硬盘组成的RAID Level 0磁盘阵列为例，它把数据的第1和2位写入第一个硬盘，第三和第四位写入第二个硬盘……以此类推，所以叫“数据分割"，因为各盘数据的写入动作是同时做的，所以它的存储速度可以比单个硬盘快几倍。

但是，这样一来，万一磁盘阵列上有一个硬盘坏了，由于它把数据拆开分别存到了不同的硬盘上，坏了一颗等于中断了数据的完整性，如果没有整个磁盘阵列的备份磁带的话，所有的数据是无法挽回的。因此，尽管它的效率很高，但是很少有人冒着数据丢失的危险采用这项技术。

4.什么是RAID Level 1?

RAID Level 1使用的是Disk Mirror(磁盘映射)技术，就是把一个硬盘的内容同步备份复制到另一个硬盘里，所以具备了备份和容错能力，这样做的使用效率不高，但是可靠性高。

5.什么是RAID Level 3?

RAID Level 3采用Byte－interleaving(数据交错存储)技术，硬盘在SCSI控制卡下同时动作，并将用于奇偶校验的数据储存到特定硬盘机中，它具备了容错能力，硬盘的使用效率是安装几个就减掉一个，它的可靠度较佳。

磁盘阵列 参数解读

磁盘阵列 参数解读

磁盘阵列 参数解读

英文回答：

RAID Levels.

RAID (Redundant Array of Independent Disks) is a data

storage technology that uses multiple physical disk drives

to improve performance and reliability. There are several

different RAID levels, each with its own advantages and

disadvantages.

RAID 0 (Striping): RAID 0 does not provide any data

redundancy. It simply stripes data across multiple disks,

improving performance but not providing any protection

against data loss.

RAID 1 (Mirroring): RAID 1 mirrors data across two

disks. If one disk fails, the data can still be accessed

from the other disk. RAID 1 provides excellent data

protection, but it is also the most expensive RAID level.

RAID 5 (Parity): RAID 5 uses parity to protect data.

Data is striped across multiple disks, and a parity block

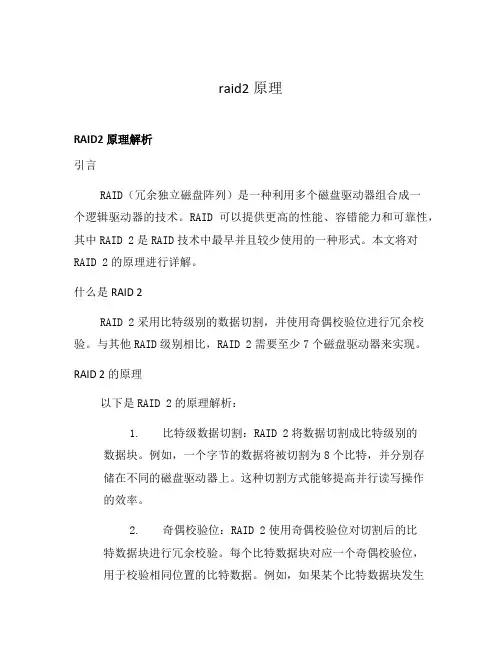

raid2原理

raid2原理

raid2原理

RAID2原理解析

引言

RAID（冗余独立磁盘阵列）是一种利用多个磁盘驱动器组合成一个逻辑驱动器的技术。RAID可以提供更高的性能、容错能力和可靠性，其中RAID 2是RAID技术中最早并且较少使用的一种形式。本文将对RAID 2的原理进行详解。

什么是RAID 2

RAID 2采用比特级别的数据切割，并使用奇偶校验位进行冗余校验。与其他RAID级别相比，RAID 2需要至少7个磁盘驱动器来实现。

RAID 2的原理

以下是RAID 2的原理解析：

1. 比特级数据切割：RAID 2将数据切割成比特级别的数据块。例如，一个字节的数据将被切割为8个比特，并分别存储在不同的磁盘驱动器上。这种切割方式能够提高并行读写操作的效率。

2. 奇偶校验位：RAID 2使用奇偶校验位对切割后的比特数据块进行冗余校验。每个比特数据块对应一个奇偶校验位，用于校验相同位置的比特数据。例如，如果某个比特数据块发生错误，可以通过对其他磁盘驱动器上相同位置的比特数据进行异或运算，得到正确的数据。

3. Hamming码：RAID 2使用Hamming码作为奇偶校验位的冗余校验机制。Hamming码是一种能够检测并纠正单比特错误的编码方式。它通过在数据块中插入冗余比特来实现错误检测和纠正。

4. 存储效率：RAID 2相对于其他RAID级别来说，存储效率较低。由于每个比特数据块都需要一个奇偶校验位，所以有效数据的存储容量较小。然而，由于技术的过时和其他RAID级别的出现，RAID 2已经较少使用。

结论

RAID 2是一种采用比特级别的数据切割和奇偶校验位的冗余磁盘阵列技术。尽管RAID 2在存储效率方面较低，并且比较过时，但了解RAID 2的原理有助于理解RAID技术发展的历程，并且对于深入研究RAID技术具有一定的指导意义。

以上便是对RAID 2原理的解析，希望能为读者对该技术有一个初步的了解。

5. 性能与容错能力：RAID 2具有较高的读写性能和容错能力。由于数据被切割成比特级别的数据块，可以同时从多个磁盘驱动器上读取或写入数据，从而提升了数据访问速度。同时，奇偶校验位的存在也使得RAID 2能够检测和纠正数据错误，提高了数据的可靠性和容错能力。 6. 无效写放大：由于RAID 2需要将每个比特数据块与奇偶校验位一起写入磁盘驱动器，导致在写入过程中存在无效写放大的问题。无效写放大是指在修改一个比特数据块时，需要一并修改相应的奇偶校验位，从而导致实际写入磁盘的数据量比需要修改的数据量更多。这会降低RAID 2的写入性能。

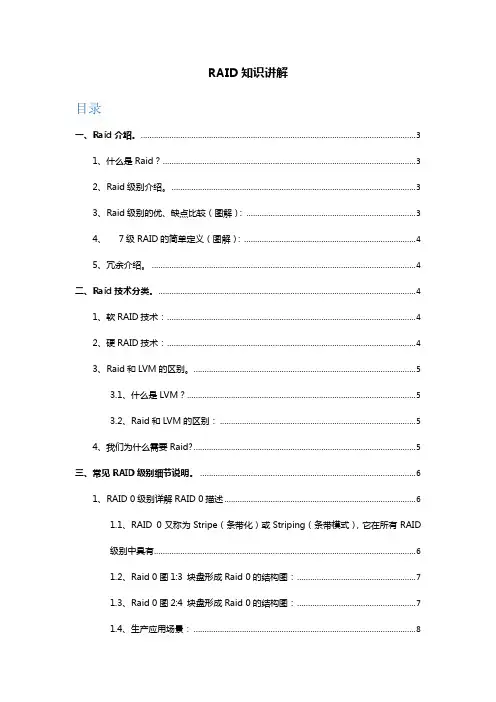

Raid知识讲解

Raid知识讲解

RAID知识讲解

目录

一、Raid介绍。 ............................................................................................................................. 3

1、什么是Raid？ ................................................................................................................... 3

2、Raid级别介绍。 ............................................................................................................... 3

3、Raid级别的优、缺点比较（图解）： ............................................................................. 3

4、 7级RAID的简单定义（图解）： .............................................................................. 4

5、冗余介绍。 ........................................................................................................................ 4

二、Raid技术分类。 ..................................................................................................................... 4
