光纤光栅火灾感温系统原理

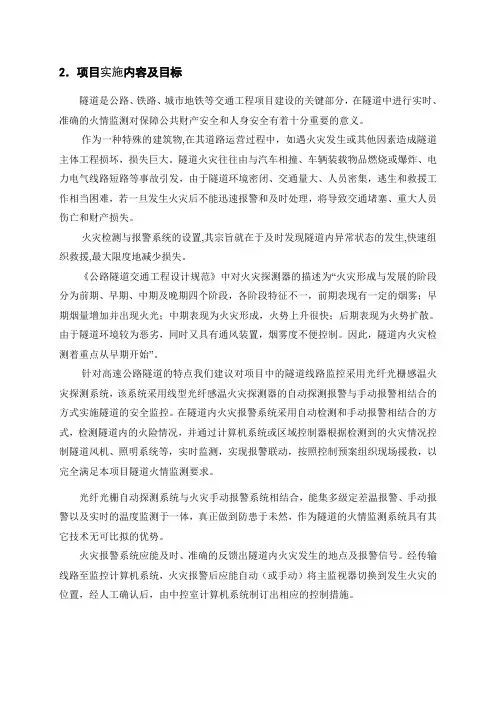

2．项目实施内容及目标

隧道是公路、铁路、城市地铁等交通工程项目建设的关键部分，在隧道中进行实时、准确的火情监测对保障公共财产安全和人身安全有着十分重要的意义。

作为一种特殊的建筑物,在其道路运营过程中，如遇火灾发生或其他因素造成隧道主体工程损坏，损失巨大。隧道火灾往往由与汽车相撞、车辆装载物品燃烧或爆炸、电力电气线路短路等事故引发，由于隧道环境密闭、交通量大、人员密集，逃生和救援工作相当困难，若一旦发生火灾后不能迅速报警和及时处理，将导致交通堵塞、重大人员伤亡和财产损失。

火灾检测与报警系统的设置,其宗旨就在于及时发现隧道内异常状态的发生,快速组织救援,最大限度地减少损失。

《公路隧道交通工程设计规范》中对火灾探测器的描述为“火灾形成与发展的阶段分为前期、早期、中期及晚期四个阶段，各阶段特征不一，前期表现有一定的烟雾；早期烟量增加并出现火光；中期表现为火灾形成，火势上升很快；后期表现为火势扩散。由于隧道环境较为恶劣，同时又具有通风装置，烟雾度不便控制。因此，隧道内火灾检测着重点从早期开始”。

针对高速公路隧道的特点我们建议对项目中的隧道线路监控采用光纤光栅感温火灾探测系统，该系统采用线型光纤感温火灾探测器的自动探测报警与手动报警相结合的方式实施隧道的安全监控。在隧道内火灾报警系统采用自动检测和手动报警相结合的方式，检测隧道内的火险情况，并通过计算机系统或区域控制器根据检测到的火灾情况控制隧道风机、照明系统等，实时监测，实现报警联动，按照控制预案组织现场援救，以完全满足本项目隧道火情监测要求。

光纤光栅自动探测系统与火灾手动报警系统相结合，能集多级定差温报警、手动报警以及实时的温度监测于一体，真正做到防患于未然，作为隧道的火情监测系统具有其它技术无可比拟的优势。

火灾报警系统应能及时、准确的反馈出隧道内火灾发生的地点及报警信号。经传输线路至监控计算机系统，火灾报警后应能自动（或手动）将主监视器切换到发生火灾的位置，经人工确认后，由中控室计算机系统制订出相应的控制措施。 3.标准及规范

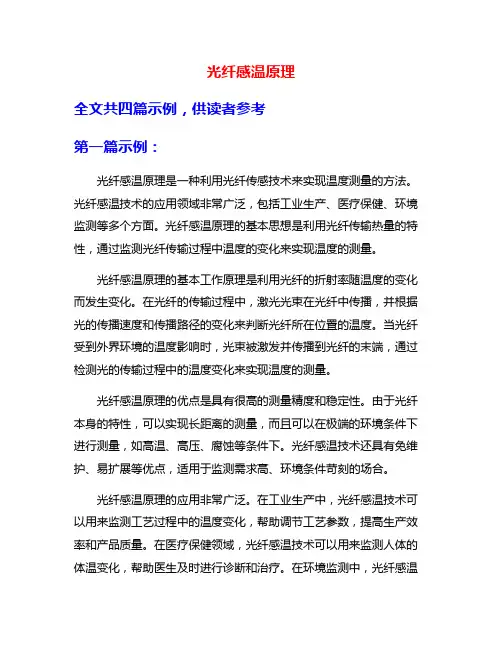

光纤感温原理

全文共四篇示例，供读者参考

第一篇示例：

光纤感温原理是一种利用光纤传感技术来实现温度测量的方法。光纤感温技术的应用领域非常广泛，包括工业生产、医疗保健、环境监测等多个方面。光纤感温原理的基本思想是利用光纤传输热量的特性，通过监测光纤传输过程中温度的变化来实现温度的测量。

光纤感温原理的基本工作原理是利用光纤的折射率随温度的变化而发生变化。在光纤的传输过程中，激光光束在光纤中传播，并根据光的传播速度和传播路径的变化来判断光纤所在位置的温度。当光纤受到外界环境的温度影响时，光束被激发并传播到光纤的末端，通过检测光的传输过程中的温度变化来实现温度的测量。

光纤感温原理的优点是具有很高的测量精度和稳定性。由于光纤本身的特性，可以实现长距离的测量，而且可以在极端的环境条件下进行测量，如高温、高压、腐蚀等条件下。光纤感温技术还具有免维护、易扩展等优点，适用于监测需求高、环境条件苛刻的场合。

光纤感温原理的应用非常广泛。在工业生产中，光纤感温技术可以用来监测工艺过程中的温度变化，帮助调节工艺参数，提高生产效率和产品质量。在医疗保健领域，光纤感温技术可以用来监测人体的体温变化，帮助医生及时进行诊断和治疗。在环境监测中，光纤感温技术可以用来监测大气、水体、土壤等环境温度的变化，帮助及时预警环境问题。

光纤感温原理是一种非常重要的温度测量技术，具有广泛的应用前景和发展空间。随着光纤感温技术的不断进步和完善，相信将会在更多的领域得到应用，为人类的生活和生产带来更多便利和帮助。

第二篇示例：

光纤感温原理是一种利用光纤传感技术对温度进行感知和检测的方法。光纤感温原理基于热光效应和光学原理，通过测量光纤中光信号的光学特性变化来确定温度的变化。光纤感温技术具有高精度、长距离传输、抗干扰能力强等优点，被广泛应用于工业、能源、交通、医疗等领域。

光纤感温原理的基本思想是利用光纤的光学传输特性来测量光信号在光纤中传输时的减弱和散射情况，根据这些特性变化来推断温度的变化。光纤感温系统通常由激光光源、光纤传感器、光学检测单元和数据处理单元等部分组成。

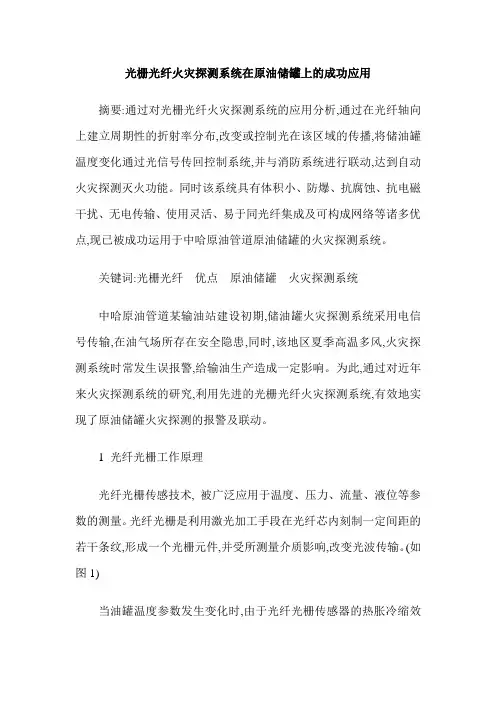

光栅光纤火灾探测系统在原油储罐上的成功应用

摘要:通过对光栅光纤火灾探测系统的应用分析,通过在光纤轴向上建立周期性的折射率分布,改变或控制光在该区域的传播,将储油罐温度变化通过光信号传回控制系统,并与消防系统进行联动,达到自动火灾探测灭火功能。同时该系统具有体积小、防爆、抗腐蚀、抗电磁干扰、无电传输、使用灵活、易于同光纤集成及可构成网络等诸多优点,现已被成功运用于中哈原油管道原油储罐的火灾探测系统。

关键词:光栅光纤 优点 原油储罐 火灾探测系统

中哈原油管道某输油站建设初期,储油罐火灾探测系统采用电信号传输,在油气场所存在安全隐患,同时,该地区夏季高温多风,火灾探测系统时常发生误报警,给输油生产造成一定影响。为此,通过对近年来火灾探测系统的研究,利用先进的光栅光纤火灾探测系统,有效地实现了原油储罐火灾探测的报警及联动。

1 光纤光栅工作原理

光纤光栅传感技术, 被广泛应用于温度、压力、流量、液位等参数的测量。光纤光栅是利用激光加工手段在光纤芯内刻制一定间距的若干条纹,形成一个光栅元件,并受所测量介质影响,改变光波传输。(如图1)

当油罐温度参数发生变化时,由于光纤光栅传感器的热胀冷缩效应,光栅的周期条纹间距会发生变化,光波通过光纤光栅信号处理器就可以感知光纤光栅传感器所处位置的温度及变化。

2 火灾探测系统组成

2.1 罐区火灾探测系统组成

该系统检测对象为2座5万方双盘式浮顶油罐,每座油罐设置光纤光栅探测器49个,通过连接光纤串接,按照间距不大于3m环绕于油罐二次密封外沿,用固定卡固定。两条环形检测系统通过光纤续接盒并联于主传输光缆,信号通过主光缆传送至控制机柜,经过光纤调制解调器解码后传输至显示器及消防控制系统,实现联动。(如图2)

2.2 监控数据实时传输

光纤调制解调器为光纤光栅温度感温传感器探头提供稳定的宽带光源,同时对系统中光栅返回的窄带光进行调制解调。根据系统的设定情况,实时接收来自光栅感温传感器探头的信号,并通过RS422输出到上位机。在监视过程中,为了实现火灾区域温度和位置的快速确定,启动联动消防系统。通过系统设置,将油罐区划分为8个显示区域,并与现场对应,达到控制室对现场的有效监控。(如图3)

光纤光栅火灾感温系统原理

1系统介绍

光纤光栅感温火灾报警探测系统是一种新型的温度探测报警系统。系统采用最新生产工艺，长期稳定性好，使用寿命长；光纤光栅感温火灾探测信号处理器采用国际最先进地数字化解调技术，具有大容量实时在线信号采集处理和自检功能；系统可以综合各种安全监控参数，进行分析，有利于及时发现事故苗头，及时安全控制，实现油库、隧道等场合的生产和安全的双重监控功能。 从感温火灾探测器到监控中心感温测量及信号传输全部采用光信号，实现无电检测，本质安全防爆；管理模块可实时显示各探测器的位置、温度信息，用户可通过此界面直观地了解设备的安全情况。

2光纤光栅探测器的发展

光纤光栅探测器是用光纤光栅制成的一种新型光纤传感器。光纤光栅是20世纪90年代发展起来的一种新型全光纤无源器件，利用光纤光栅制成多种传感器如温度、应变、应力、加速度、压强等传感器。不同的光纤光栅传感器可具有不同的工作波长，因此可以利用波分复用技术，在一根光纤级联多个光纤光栅传感器作分布式测量。它具有体积小、重量轻、与光纤兼容、插入损耗低、性能长期稳定性好等特点。特别适合在易燃，易爆，和强电磁等恶劣环境下使用。 光栅感温探测器是光纤传感器中发展最快的一个分支，它取代传统的温度传感器，如电阻应变片，与电阻应变片相比，光纤传感器具有体积小，重量轻，不受电磁干扰，抗辐射，分布式测量等显而易见的优势，所以它特别适合在易燃，易爆，和强电磁等特殊的场合应用。

3光纤光栅火灾探测系统工作原理：

光纤光栅感温火灾探测系统的基本原理是:当由于各种不同的因素导致探测区域光纤光栅周围的温度发生变化时,将导致光栅周期或者纤芯折射率产生变化,从而产生光栅布喇格信号的波长位移Δλ,通过监测布喇格波长的变化情况,即可获得探测区域光纤光栅周围温度的变化状况。

简言之，光纤光栅布喇格波长的变化与环境温度的变化有着简单的线性关系，通过测量光纤光栅布喇格波长，可以测得环境温度。该系统应用先进的准分布式光纤光栅传感技术，通过光纤光栅感温火灾探测器，将被测物体量转变成便于记录及再处理的光信号。由于从探测器输出的信号为光信号，所以可以直接通过光缆进行远距离传输。
