《房屋建筑学》第九章楼层与地层•楼层与地层概述•楼层构造•地层构造•楼层与地层的保温、隔热与隔声•楼层与地层的装饰与装修•楼层与地层的防火与安全01楼层与地层概述楼层指建筑物中水平方向的承重和分隔构件，它将建筑物沿竖直方向划分为若干部分。
楼层通常由楼板、梁、柱等构件组成，承受着楼面荷载并将其传递给竖向承重结构。
地层指建筑物与土壤直接接触的部分，包括基础、地下室和室内地坪等。
地层承受着建筑物全部荷载，并将其传递给地基。
承重功能楼层和地层都是建筑物的承重结构，承受着建筑物自身重量和使用荷载，并将其传递给竖向承重结构和地基。
分隔功能楼层将建筑物沿竖直方向划分为若干独立的使用空间，如住宅、办公室、商场等。
地层则分隔了建筑物内部与外部环境。
保温隔热功能楼层和地层通常采用保温隔热材料，以减少能源消耗和温度波动对室内环境的影响。
楼层可分为首层、标准层、顶层等；地层可分为地下室、室内地坪等。
按位置分类按结构类型分类按使用功能分类楼层和地层可分为钢筋混凝土结构、钢结构、木结构等。
楼层可分为住宅楼层、办公楼层、商业楼层等；地层可分为设备层、避难层等特殊功能层。
03020102楼层构造采用钢筋混凝土材料，具有较高的承载力和刚度，适用于大跨度楼层。
钢筋混凝土楼板采用钢材制作，具有较轻的自重和良好的抗震性能，适用于高层建筑和大跨度楼层。
钢楼板在工厂预制，现场安装，具有施工速度快的优点，但跨度和承载力相对较小。
预制楼板楼板的类型与构造在钢筋混凝土楼板上直接抹水泥砂浆或铺设地砖、木地板等面层材料，构造简单，适用于普通建筑。
整体式楼地面采用预制水磨石、大理石、花岗岩等块材铺设，美观大方，适用于高级建筑。
块材式楼地面在钢筋混凝土楼板上铺设木龙骨和木地板，具有良好的保温、隔声性能，适用于住宅、办公楼等建筑。
木楼地面楼地面的构造直接式吊顶在楼板下直接安装吊顶材料，构造简单，但空间高度调节范围较小，适用于普通建筑。
悬吊式吊顶采用吊杆、龙骨等悬吊构件将吊顶材料吊挂在楼板下，具有较大的空间高度调节范围，适用于大空间建筑。

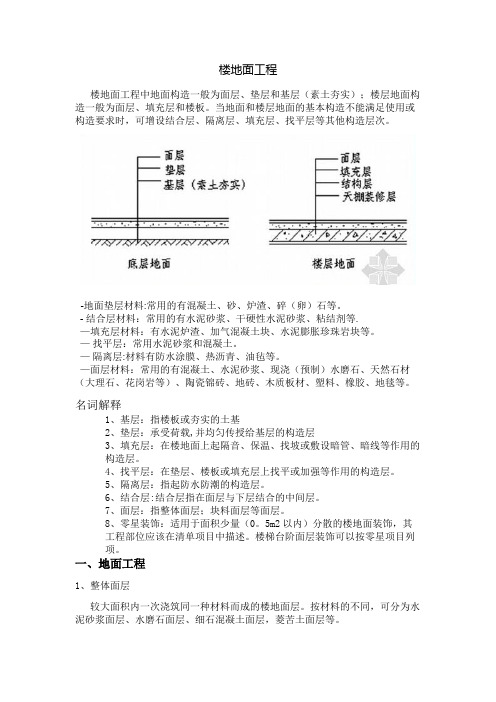

楼地面工程楼地面工程中地面构造一般为面层、垫层和基层（素土夯实）；楼层地面构造一般为面层、填充层和楼板。
当地面和楼层地面的基本构造不能满足使用或构造要求时，可增设结合层、隔离层、填充层、找平层等其他构造层次。
-地面垫层材料:常用的有混凝土、砂、炉渣、碎（卵）石等。
- 结合层材料：常用的有水泥砂浆、干硬性水泥砂浆、粘结剂等.—填充层材料：有水泥炉渣、加气混凝土块、水泥膨胀珍珠岩块等。
—找平层：常用水泥砂浆和混凝土。
—隔离层:材料有防水涂膜、热沥青、油毡等。
—面层材料：常用的有混凝土、水泥砂浆、现浇（预制）水磨石、天然石材（大理石、花岗岩等）、陶瓷锦砖、地砖、木质板材、塑料、橡胶、地毯等。
名词解释1、基层：指楼板或夯实的土基2、垫层：承受荷载,并均匀传授给基层的构造层3、填充层：在楼地面上起隔音、保温、找坡或敷设暗管、暗线等作用的构造层。
4、找平层：在垫层、楼板或填充层上找平或加强等作用的构造层。
5、隔离层：指起防水防潮的构造层。
6、结合层:结合层指在面层与下层结合的中间层。
7、面层：指整体面层；块料面层等面层。
8、零星装饰：适用于面积少量（0。
5m2以内）分散的楼地面装饰，其工程部位应该在清单项目中描述。
楼梯台阶面层装饰可以按零星项目列项。
一、地面工程1、整体面层较大面积内一次浇筑同一种材料而成的楼地面层。
按材料的不同，可分为水泥砂浆面层、水磨石面层、细石混凝土面层，菱苦土面层等。
项目名称：水泥砂浆楼地面。
项目特征：①垫层材料种类、厚度；②找平层厚度、砂浆配合比；③防水层厚度、材料种类；④面层厚度，砂浆配合比。
计量单位：ｍ2。
工程量计算规则：按设计图示尺寸以面积计算,扣除凸出地面构筑物、设备基础、室内铁道、地沟等所占面积，不扣除间壁墙和0.3ｍ2以内的柱、垛、附墙烟囱及孔洞所占面积，门洞、空圈、暖气包槽、壁龛的开口部分不增加面积。
工程内容：①基层清理；②垫层铺设；③抹找平层；④防水层铺设；⑤抹面层；⑥材料运输项目名称：现浇水磨石楼地面。
１．楼地面的基本构造层次如何？各层的主要作用是什么？地面层是分隔建筑物最底层房间与下部土壤的水平构件，地面层从下至上依次由素土夯实层、垫层和面层等基本层次组成。
其次有附加层。
楼板层从上至下依次由面层、结构层和顶棚层等几个基本层次组成。
面层：是楼板上表面的构造层，也是室内空间下部的装修层。
面层对结构层起着保护作用，使结构层免受损坏，同时，也起装饰室内的作用。
结构层：是楼板层的承重部分，包括板、梁等构件。
结构层承受整个楼板层的全部荷载，并对楼板层的隔声、防火等起主要作用。
地面层的结构层为垫层，垫层将所承受的荷载及自重均匀地传夯实的地基。
附加层：主要有管线敷设层、隔声层、防水层、保温或隔热层等。
管线敷设层是用来敷设水平设备暗管线的构造层；隔声层是为隔绝撞击声而设的构造层；防水层是用来防止水渗透的构造层；保温或隔热层是改善热工性能的构造层。
顶棚层：是楼板层下表面的构造层，也是室内空间上部的装修层，顶棚的主要功能是保护楼板、安装灯具、装饰室内空间以及满足室内的特殊使用要求。
２．现浇整体式钢筋混凝土楼板主要有哪些结构类型？各自的特点和适用范围是什么？现浇钢筋凝凝土楼板按其结构类型不同，可分为板式楼板、梁板式楼板、井式楼板、无梁楼板。
此外，还有压型钢板混凝土组合楼板。
板式楼板：将楼板现浇成一块平板，并直接支承在墙上，适用于平面尺寸较小的房间（如住宅中的厨房、卫生间等）以及公共建筑的走廊。
梁板式楼板：由板和梁组成，通常在纵横两个方向都设置梁，有主梁和次梁之分。
适用于较大开间的房间。
井式楼板：将两个方向的梁等间距布置，并采用相同的梁高，形成井字形梁，是梁式楼板的一种特殊布置形式，井式楼板无主梁、次梁之分。
适用于平面尺寸较大且平面形状为方形或近于方形的房间或门厅。
无梁楼板：楼板层不设梁，直接将板支承于柱上，多用于楼面荷载较大的展览馆、商店、仓库等建筑。
压型钢板混凝土组合楼板：利用凹凸相间的压型薄钢板做衬板与现浇混凝土浇筑在一起支承在钢梁上构成整体型楼板，主要由楼面层、组合板和钢梁三部分组成。
第5章楼层和地面构造教学要求：1、掌握楼地层的基本构造层次。
2、了解楼板的设计要求和主要材料。
3、掌握现浇式钢筋混凝土楼板的特点、布置原则，掌握板式楼板、现浇肋梁楼板、井式楼板、无梁楼板、压型钢板组合楼板的适用条件和构造特点。
4、熟悉装配整体式楼板的特点，熟悉密肋填充块楼板和叠合式楼板的构造特点。
5、了解阳台的类型和组成，掌握阳台承重结构的布置和阳台的排水构造。
熟悉阳台栏杆的构造设计。
6、掌握雨篷的构造设计要点。
7、掌握楼地层的防水防潮构造措施。
8、了解楼地层隔声措施。
重点难点：本章重点：钢筋混凝土楼板的种类、特点和构造形式；楼地层的防潮防水；阳台和雨篷的构造。
本章难点：钢筋混凝土楼板构造形式。
主要内容：5.1 楼板层的基本构成及其分类5.1.1楼地面的基本构成楼板层用来分隔建筑空间的水平承重构件。
把作用于其上的各种荷载传递给承重的墙或梁、柱，同时对墙体起水平支撑和加强结构整体性的作用。
它要求有一定的强度和刚度，还要具有一定的防水、防火、保温、隔声等功能。
楼盖层通常由面层、结构层和顶棚三部分组成。
有特殊要求时，可另设管道敷设、防水、隔声、保温等各种附加层。
1.面层面层又称楼面或地面，是楼板层上面的铺筑层，起着保护楼板、承受并传递荷载和绝缘的作用，同时对室内有很重要的清洁和装饰作用。
面层分为饰面层和垫层。
面层的种类较多，可根据使用功能不同选择不同的面层，如实木地面、复合木地面、橡胶地面、地毯、地砖、大理石（或花岗岩）、水磨石、普通水泥地面等。
2.结构层结构层是楼盖层的承重部分，一般包括梁和板，位于面层和顶棚之间。
结构层主要是承受楼盖层上面的全部静、活荷载，并将这些荷载传递给墙或柱，同时对墙身起水平支撑的作用，并增强房屋刚度和整体性，减少风力和地震作用等水平力对墙体的不利影响。
同时结构层对隔声、防火等功能也有重要作用。
3.附加层对有特殊要求的室内空间，其构造层次不能完全满足使用功能要求时，楼盖层应增加一些附加的构造层次，又称功能层。
建筑构造第3章楼层和地面构造自测题答案题目1楼板层一般由面层、附加层、结构层和顶棚层等几个基本层次组成，其中作为楼板主要承重层次的是（）。
选择一项：a. 附加层b. 结构层c. 顶棚层d. 面层正确答案是：结构层题目2用来敷设水平设备暗管线的管线敷设层应归属于（）。
选择一项：a. 面层b. 顶棚层c. 附加层d. 结构层正确答案是：附加层题目3地面层主要包括的基本层次有（）。
选择一项：a. 顶棚层、垫层和面层b. 素土夯实层、垫层和面层c. 附加层、结构层和面层d. 结构层、垫层和附加层正确答案是：素土夯实层、垫层和面层题目4分隔建筑物最底层房间与下部土壤的水平构件，称为（）。
选择一项：a. 面层b. 附加层c. 结构层d. 地面层正确答案是：附加层题目5钢筋混凝土楼板按施工方式不同，分为（）。
选择一项：a. 现浇整体式钢筋混凝土楼板、预制装配式钢筋混凝土楼板、装配整体式钢筋混凝土楼板b. 木楼板、砖拱楼板、压型钢板组合楼板c. 板式楼板、梁板式楼板、井式楼板、无梁楼板d. 叠合楼板、密肋填充块楼板正确答案是：现浇整体式钢筋混凝土楼板、预制装配式钢筋混凝土楼板、装配整体式钢筋混凝土楼板题目6将楼板现浇成一块平板，并直接支承在墙上，这种楼板称为（）。
选择一项：a. 压型钢板组合楼板b. 井式楼板c. 板式楼板d. 无梁楼板正确答案是：板式楼板题目7由板和梁组成的楼板称为（）。
选择一项：a. 梁板式楼板b. 压型钢板组合楼板c. 井式楼板d. 无梁楼板正确答案是：梁板式楼板题目8下列关于梁板式楼板说法错误的一项是（）。
选择一项：a. 主梁和次梁的布置应整齐有规律b. 梁板式楼板通常在纵横两个方向都设置梁，有主梁和次梁之分c. 楼板上的荷载先由板传给梁，再由梁传给墙或柱d. 一般主梁沿房间长跨方向布置，次梁则平行于主梁布置正确答案是：一般主梁沿房间长跨方向布置，次梁则平行于主梁布置题目9下列关于井式楼板说法错误的一项是（）。
5 楼层和地面构造章节组成：5.1 楼板层的基本构成及其分类5.2 钢筋混凝土楼板5.3 楼地层的防潮、防水保温及隔声及变形缝构造5.4 雨篷与阳台主要知识点：楼板组成、板式楼板、梁式楼板、井式楼板、无梁楼板、组合楼板、地层防水防潮、楼层隔声、阳台类型、雨篷构造5.1 楼板层的基本构成及其分类5.1.1 楼地面的基本构成楼板层一般由面层、结构层和顶棚层等几个基本层次组成，如图5-1。
图5-1 楼板层的组成1、面层：又称楼面或地面，是楼板上表面的构造层，也是室内空间下部的装修层。
2、结构层：位于面层和顶棚层之间，是楼板层的承重部分，包括板、梁等构件。
地面层的结构层为垫层，垫层将所承受的荷载及自重均匀地传夯实的地基。
3、附加层：通常设置在面层和结构层之间，有时也布置在结构层和顶棚之间，主要有管线敷设层、隔声层、防水层、保温或隔热层等。
4、顶棚层：楼板层下表面的构造层，也是室内空间上部的装修层。
5.1.2 楼板的类型根据楼板结构层所使用的材料不同，可分为木楼板、砖拱楼板、钢筋混凝土楼板、压型钢板组合楼板几种类型，如图5-2所示。
(a)木楼板；(b)砖拱楼板；(c)钢筋混凝土楼板；(d)压型钢板组合楼板图5-2 楼板的类型5.2 钢筋混凝土楼板5.2.1 现浇整体式钢筋混凝土楼板现浇整体式钢筋混凝土楼板是在施工现场经支模、扎筋、浇筑混凝土等施工工序，再养护达到一定强度后拆除模板而成型的楼板结构。
主要适用于平面布置不规则，尺寸不符合模数要求或管道穿越较多的楼面，以及对整体刚度要求较高的高层建筑。
5.2.1.1 板式楼板将楼板现浇成一块平板，并直接支承在墙上。
板式楼板适用于平面尺寸较小的房间（如住宅中的厨房、卫生间等）以及公共建筑的走廊。
单向板：板的长边尺寸l2与短边尺寸l1之比l2/l1，大于2时，在荷载作用下，楼板基本上只在l1方向上挠曲变形，而在l2方向上的挠曲很小，这表明荷载基本沿l1方向传递，如图5-3(a)所示。
楼层和地面构造1 楼板层的基本构成及其分类1.1 楼地面的基本构成楼板层一般由面层、结构层和顶棚层等几个基本层次组成，如图1。
图1 楼板层的组成1.1.1、面层：又称楼面或地面，是楼板上表面的构造层，也是室内空间下部的装修层。
1.1.2、结构层：位于面层和顶棚层之间，是楼板层的承重部分，包括板、梁等构件。
地面层的结构层为垫层，垫层将所承受的荷载及自重均匀地传夯实的地基。
1.1.3、附加层：通常设置在面层和结构层之间，有时也布置在结构层和顶棚之间，主要有管线敷设层、隔声层、防水层、保温或隔热层等。
1.1.4、顶棚层：楼板层下表面的构造层，也是室内空间上部的装修层。
1.2 楼板的类型根据楼板结构层所使用的材料不同，可分为木楼板、砖拱楼板、钢筋混凝土楼板、压型钢板组合楼板几种类型，如图2所示。
(a)木楼板；(b)砖拱楼板；(c)钢筋混凝土楼板；(d)压型钢板组合楼板图2 楼板的类型2 钢筋混凝土楼板2.1 现浇整体式钢筋混凝土楼板现浇整体式钢筋混凝土楼板是在施工现场经支模、扎筋、浇筑混凝土等施工工序，再养护达到一定强度后拆除模板而成型的楼板结构。
主要适用于平面布置不规则，尺寸不符合模数要求或管道穿越较多的楼面，以及对整体刚度要求较高的高层建筑。
2.1.1 板式楼板将楼板现浇成一块平板，并直接支承在墙上。
板式楼板适用于平面尺寸较小的房间（如住宅中的厨房、卫生间等）以及公共建筑的走廊。
单向板：板的长边尺寸l2与短边尺寸l1之比l2/l1，大于2时，在荷载作用下，楼板基本上只在l1方向上挠曲变形，而在l2方向上的挠曲很小，这表明荷载基本沿l1方向传递，如图3(a)所示。
双向板：当l2/l1，不大于2时，楼板在两个方向都挠曲，即荷载沿两个方向传递，如图3(b)所示。
(a)单向板；(b)双向板图3 楼板的传力方式2.1.2 梁板式楼板当房间的跨度较大时，在板下设梁来增加板的支点，从而减小板跨。
这时，楼板上的荷载先由板传给梁，再由梁传给墙或柱。
这种由板和梁组成的楼板称为梁板式楼板。
梁板式楼板通常在纵横两个方向都设置梁，有主梁和次梁之分。
主梁和次梁的布置应整齐有规律，并应考虑建筑物的使用要求、房间的大小形状及荷载作用情况等。
一般主梁沿房间短跨方向布置，次梁则垂直于主梁布置。
对短向跨度不大的房间，也可以只沿房间短跨方向布置一种梁。
除了考虑承重要求之外，梁的布置还应考虑经济合理性，要考虑梁、板的经济跨度和截面尺寸。
2.1.3 井式楼板是梁式楼板的一种特殊布置形式，无主梁、次梁之分。
井式楼板的梁通常采用正交正放或正交斜放的布置方式，由于布置规整，故具有较好的装饰性。
一般多用于公共建筑的门厅或大厅。
(a)示意；(b)正交正放梁格；(c)正交斜放梁格图5 井式楼板2.1.4 无梁楼板对于平面尺寸较大的房间或门厅，有时楼板层也可以不设梁，直接将板支承于柱上，这种楼板称为无梁楼板。
当荷载较大时，应采用有柱帽无梁楼板，以增加板在柱上的支承面积。
当楼面荷载较小时，可采用无柱帽楼板。
无梁楼板的柱网应尽量按方形网格布置，跨度在6m左右较为经济，板的最小厚度通常为150mm，且不小于板跨的1/35～1/32。
这种楼板多用于楼面荷载较大的展览馆、商店、仓库等建筑。
2.1.5 压型钢板混凝土组合楼板利用凹凸相间的压型薄钢板做衬板与现浇混凝土浇筑在一起支承在钢梁上构成整体型楼板，又称钢衬板组合楼板。
压型钢板混凝土组合楼板主要由楼面层、组合板和钢梁三部分组成。
组合板包括混凝土和钢衬板。
此外，还可根据需要吊顶棚。
组合楼板的经济跨度在2～3m之间。
这种楼板不仅具有钢筋混凝土楼板强度高、刚度大和耐久性好等优点，而且比钢筋混凝土楼板自重轻，施工速度快，承载能力更好等特点。
适用于大空间建筑和高层建筑，在国际上已普遍采用。
压型钢板混凝土组合楼板构造形式根据压型钢板形式的不同有单层钢衬板组合楼板和双层钢衬板组合楼板之分。
如图8、9所示。
图8 单层钢衬板楼板图9 双层压型钢板楼板2.2 预制装配式钢筋混凝土楼板预制钢筋混凝土楼板是指在预制构件加工厂或施工现场外预先制做，然后再运到施工现场装配而成的钢筋混凝土楼板。
楼板层的整体性较差。
预制装配式钢筋混凝土楼板按板的应力状况可分为预应力和非预应力两种。
预制装配式钢筋混凝土楼板常用类型有：实心平板、槽形板、空心板三种。
2.3 装配整体式钢筋混凝土楼板装配整体式钢筋混凝土楼板是先将楼板中的部分构件预制，现场安装后，再浇筑混凝土面层而形成的整体楼板。
楼板的整体性较好，又可节省模板，施工速度也较快，集中了现浇和预制钢筋混凝土楼板的优点。
2.3.1 叠合楼板由预制板和现浇钢筋混凝土层叠合而成的装配整体式楼板。
适用于对整体刚度要求较高的高层建筑和大开间建筑。
如图10所示。
(a)预制薄板的板面刻槽处理；(b)板面露出三角形的结合钢筋；(c)叠合组合楼板图10 叠合楼板2.3.2 密肋填充块楼板采用间距较小的密助小梁做承重构件，小梁之间用轻质砌块填充，并在上面整浇面层而形成的楼板。
密肋小梁有现浇和预制两种。
3 楼地层的防潮、防水保温及隔声及变形缝构造3.1 地层防潮 3.1.1 吸湿地面一般采用黏土砖、大阶砖、陶土防潮砖做地面的面层。
如图11(a)所示。
3.1.2 防潮地面在地面垫层和面层之间加设防潮层的做法称为防潮地面。
其一般构造为：先刷冷底子油一道，再铺设热沥青、油毡等防水材料，阻止潮气上升；也可在垫层下均匀铺设卵石、碎石或粗砂等，切断毛细水的通路，如图11(c)所示。
30厚20细石混凝土随打随抹光热沥青浇两道，面上粘粗砂一层刷冷底子油一道15厚1:3水泥砂浆找平60厚10混凝土素土夯实20厚水泥砂浆面层30厚细石混凝土80厚保温层防水层80厚混凝土层素土夯实30厚大阶砖1:2水泥砂浆灌缝30厚粗砂层100厚混凝土层素土夯实(a) 吸湿地面； (b) 保温地面； (c) 设防潮层； (d)架空式地面图11 地面防潮和保温3.1.3架空式地坪将底层地坪架空，使地坪不接触土壤，形成通风间层，以改变地面的温度状况，同时带走地下潮气。
如图11(d)所示。
3.2 楼地层防水3.2.1 楼地面排水排水坡度，一般为1％～1.5％，并在最低处设置地漏。
为防止积水外溢，用水房间的地面应比相邻房间或走道的地面低20～30mm，或在门口做20～30mm高的挡水门槛。
3.2.2 楼面防水现浇楼板是楼面防水的最佳选择,房间四周用现浇混凝土做150mm～200mm的防水处理，面层也应选择防水性能较好的材料。
对防水要求较高的房间，还需在结构层与面层之间增设一道防水层。
常用材料有防水砂浆、防水涂料、防水卷材等。
同时，将防水层沿四周墙身上升150～200mm。
当有竖向设备管道穿越楼板层时，应在管线周围做好防水密封处理。
3.3 楼层隔声１、采用弹性面层材料２、采用弹性垫层材料３、增设吊顶3.4 保温地面底层地面，对地下水位低，地基土壤干燥的地区，可在水泥地坪以下铺设一层150mm厚1:3水泥煤渣保温层，以降低地坪温度差，如图11(b)所示。
在地下水位较高地区，可将保温层设在面层与混凝土结构层之间，并在保温层下铺防水层，上铺30mm厚细石混凝土层，最后做面层。
3.5 楼地面变形缝楼地面变形缝的位置与缝宽与墙体变缝一致，地面变形缝设置位置与楼板层变形缝位置一致，构造比较简单。
如图13所示。
(a)地面油膏嵌缝；(b)地面钢板盖缝；(c)楼板靠墙处变形缝；(d)楼板变形缝图13 楼地面、顶棚伸缩缝构造4 雨篷与阳台 4.1 雨篷雨篷多为现浇钢筋混凝土和钢结构悬挑构件，有板式和梁板式两种形式，其悬挑长度一般为1～1.5m （图14）。
有些雨篷由于建筑造型或使用功能的要求，其悬挑尺寸较大。
雨篷板的厚度较薄，可做成变截面形式。
雨篷挑出长度较小时，构造处理较简单，可采用无组织排水，在板底周边设滴水，雨篷顶面抹15mm 厚1:2水泥砂浆内掺5％防水剂，如图14(a)所示。
对于挑出长度较大的雨篷，为了立面处理的需要，通常将周边梁向上翻起成侧梁式，可在雨篷外沿用砖或钢筋混凝土板制成一定高度的卷檐，雨篷排水口可设在前面或两侧，为防止上部积水，出现渗漏，雨篷顶部及四侧常做防水砂浆抹面形成泛水，如图14(b)所示。
(a)板式雨篷;(b)梁板式雨篷;(c)钢化玻璃雨篷图14 雨篷构造4.2 阳台4.2.1 阳台的形式１、按阳台与外墙的相对位置不同，可分为凸阳台、凹阳台、半凸半凹阳台及转角阳台，如图16所示；２、 施工方法不同，还可分为预制阳台和现浇阳台；３、 住宅建筑根据使用功能的不同，又可以分为生活阳台和服务阳台。
(c)(a)挑阳台；(b)凹阳台；(c)半凸半凹阳台；(d)转角阳台图16 阳台的类型(a)挑梁外露;(b)设置边梁;(c)挑板式图17 挑梁搭板1、凸阳台目前，采用最多的是现浇钢筋混凝土结构或预制装配式钢筋混凝土结构。
阳台的平面尺寸宜与相连的房间开间或进深尺寸进行统一布置，阳台挑出长度一般为1～1.5m。
凸阳台的承重结构一般为悬挑式结构。
挑梁式：在阳台两端设置挑梁，挑梁上现浇钢筋混凝土板或搁板，如图17(a)、(b)。
挑板式：阳台的承重构造是由楼板挑出的阳台板构成，如图17(c)。
2、凹阳台一般采用墙承式结构，将阳台板直接搁置在墙体上，阳台板的跨度和板型一般与房间楼板相同。
3、半凸半凹阳台阳台的承重结构，可参照凸阳台的各种做法处理。
4.2.2 阳台的细部构造1、阳台的栏杆和栏板低层、多层住宅阳台栏杆（板）净高不低于1.05m，中高层住宅阳台栏板（杆）净高不低于1.1m，阳台栏杆设计应防止儿童攀登，栏杆的垂直杆件间距不大于0.11m。
放置花盆处必须采取防坠落措施。
公共建筑阳台的护栏净高应小于1.20m。
金属栏杆一般用方钢、圆钢、扁钢和钢管等组成各种形式的漏花，一般需做防锈处理。
金属栏杆可与现浇阳台楼板或楼板面梁内的预埋通长扁铁焊接，亦可插入预留插孔槽内用水泥砂浆填实嵌固。
2、阳台的排水处理阳台的地面应较室内地面低20～50mm，阳台的排水分为外排水和内排水。
外排水适应于低层或多层建筑，此时，阳台地面向两侧做出5‰的坡度，在阳台的外侧栏板设φ50的镀锌铁管或硬质塑料管，并伸出阳台栏板外面不少于80mm，以防落水溅到下面的阳台上。
内排水适用于高层建筑或某些有特殊要求的建筑，一般是在阳台内侧设置地漏和排水立管，将积水引入地下管网。
本讲小结1. 随着节能环保战略的实施，建筑保温节能材料也正逐步推广，在实践中应加以重视。
要根据热工分区和建筑保温的具体要求、结合材料的特点选择合适的墙体保温材料；墙体保温层有内保温、外保温和夹芯保温三种；主要的保温措施有增加墙体厚度、选择导热系数小的墙体材料、采取隔汽措施三种，在采取措施时要考虑节约材料、减轻自重、构造简单、针对状况等要求。
