推土机的基本构造及工作原理推土机是一种常见的工程机械设备，广泛应用于土地平整、土方开挖、填筑等工程中。

它的基本构造包括底盘、发动机、驾驶室、推土刀、液压系统等部分。

推土机的工作原理是通过发动机带动液压系统，使推土刀进行上下左右的运动，从而实现对土地的推挖、平整等作业。

底盘是推土机的主要承载部分，通常由履带、轮胎等组成。

履带推土机具有较好的通过性和抓地力，适合在复杂地形下作业；轮胎推土机则具有较高的行驶速度和灵活性，适合在平整场地上作业。

底盘的选择取决于具体的作业需求和场地条件。

推土机的发动机通常为柴油机，通过燃油的燃烧产生动力，驱动液压系统和履带/轮胎运动。

发动机的功率大小直接影响到推土机的作业能力和效率，通常根据作业规模和要求选择合适的功率大小。

驾驶室是推土机的操作中心，操作员通过控制台上的操纵杆和脚踏板控制推土刀的上下左右运动，实现对土地的推挖、平整等作业。

驾驶室通常配有空调、暖风等设施，提供舒适的工作环境。

推土刀是推土机的主要作业部件，可根据需要调节倾斜角度和深度，实现不同的作业要求。

推土刀通常由刀身、刀口、刀角等部分组成，具有良好的抗磨损和耐用性能。

液压系统是推土机的动力系统，通过液压泵将发动机提供的动力转换成液压能，驱动液压缸实现推土刀的上下左右运动。

液压系统具有动力大、控制精确、反应灵敏等优点，是推土机作业高效的关键。

推土机的工作原理是通过发动机提供动力，驱动液压系统，使液压缸推动推土刀进行作业。

操作员通过操纵杆和脚踏板控制推土刀的运动，实现对土地的推挖、平整等作业。

推土机在作业过程中，操作员需要根据土地情况和作业要求灵活操作，确保作业效率和质量。

总的来说，推土机作为一种重要的工程机械设备，在土地平整、土方开挖、填筑等工程中发挥着重要作用。

通过对其基本构造和工作原理的了解，我们可以更好地理解推土机的作业原理和方法，提高工程作业效率和质量。

希望本文对读者有所帮助，谢谢阅读。

推土机的基本构造及工作原理
推土机的基本构造及工作原理
推土机是一种重型机械设备，主要用于挖掘土方和搬运物料，是建筑工程中最重要的机械设备之一。

一般情况下，一台完整的推土机由机身、液压系统、操作系统、电气控制系统等组成。

推土机机身主要是推斗、车架、驱动装置和液压油缸等。

推斗又可分为前推斗、中推斗和后推斗，前推斗用于确定推土机的纵向操纵，中推斗用于拉、推土料，后推斗用于挖掘深度的控制。

液压系统由液压泵、控制阀、液压油缸组成，控制液压油缸上下移动、上下转动。

操作系统主要是方向盘、油门踏板、启动/停止开关等，根据操作者的操作来控制推土机的前进或倒退，以及推土料的移动。

电气控制系统主要是电机、发动机、电池、计算机等，主要负责供电，并控制推土机各种部件的正常工作。

总之，推土机的工作原理是：液压系统以指定的压力，驱动液压油缸上下移动，从而使推斗上下移动，操纵推斗的上下转动，实现搬运物料和挖掘土方的目的。

- 1 -。

推土机工作原理
推土机是一种用于挖掘和填平土地的重型工程机械。

其工作原理可以简单描述为以下几个步骤：
1. 动力系统：推土机通常由柴油发动机提供动力。

发动机通过驱动油泵向液压系统供应液压油，提供推土机各个液压部件的动力。

2. 刀刃和推土板：推土机上的刀刃位于机架前部，用于切削和挖掘土地。

推土板位于机架后部，用于收集和平整土地。

3. 液压系统：液压系统是推土机的关键部分之一，通过传递液压油来控制推土机各个液压部件的运动。

液压泵将液压油从储油箱中吸入，并通过液压管路将其分配给液压缸和液压马达。

当液压油进入液压缸时，液压缸的活塞会向外伸展，推动刀刃或推土板进行移动。

4. 驱动系统：推土机的驱动系统由履带链条和马达组成。

履带链条通过驱动轮和张紧轮的配合来改变推土机的运动方向和速度。

马达将液压油转化为机械动力，驱动驱动轮带动履带链条运动。

5. 操纵系统：推土机通过驾驶室内的操纵杆和脚踏板来控制。

操纵杆控制刀刃和推土板的上下运动，左右操纵杆用于改变推土机的运动方向，脚踏板则用于控制刹车和加速。

通过这些步骤，推土机可以完成挖掘和平整土地的操作。

具体
的工作过程和原理会根据不同推土机型号和制造商的设计而有所差异。

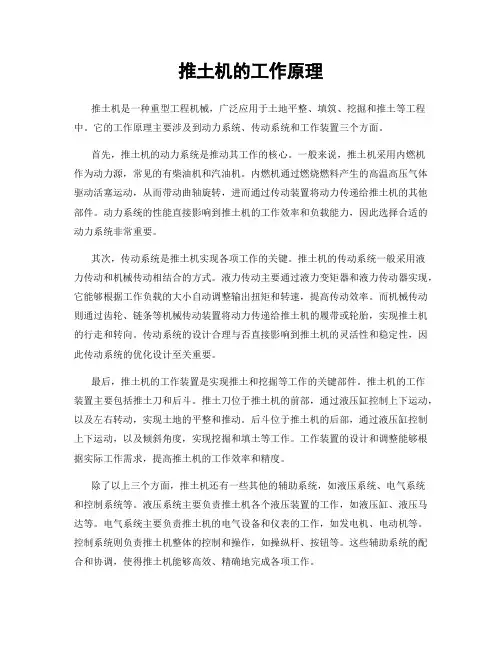

推土机的工作原理推土机是一种重型工程机械，广泛应用于土地平整、填筑、挖掘和推土等工程中。

它的工作原理主要涉及到动力系统、传动系统和工作装置三个方面。

首先，推土机的动力系统是推动其工作的核心。

一般来说，推土机采用内燃机作为动力源，常见的有柴油机和汽油机。

内燃机通过燃烧燃料产生的高温高压气体驱动活塞运动，从而带动曲轴旋转，进而通过传动装置将动力传递给推土机的其他部件。

动力系统的性能直接影响到推土机的工作效率和负载能力，因此选择合适的动力系统非常重要。

其次，传动系统是推土机实现各项工作的关键。

推土机的传动系统一般采用液力传动和机械传动相结合的方式。

液力传动主要通过液力变矩器和液力传动器实现，它能够根据工作负载的大小自动调整输出扭矩和转速，提高传动效率。

而机械传动则通过齿轮、链条等机械传动装置将动力传递给推土机的履带或轮胎，实现推土机的行走和转向。

传动系统的设计合理与否直接影响到推土机的灵活性和稳定性，因此传动系统的优化设计至关重要。

最后，推土机的工作装置是实现推土和挖掘等工作的关键部件。

推土机的工作装置主要包括推土刀和后斗。

推土刀位于推土机的前部，通过液压缸控制上下运动，以及左右转动，实现土地的平整和推动。

后斗位于推土机的后部，通过液压缸控制上下运动，以及倾斜角度，实现挖掘和填土等工作。

工作装置的设计和调整能够根据实际工作需求，提高推土机的工作效率和精度。

除了以上三个方面，推土机还有一些其他的辅助系统，如液压系统、电气系统和控制系统等。

液压系统主要负责推土机各个液压装置的工作，如液压缸、液压马达等。

电气系统主要负责推土机的电气设备和仪表的工作，如发电机、电动机等。

控制系统则负责推土机整体的控制和操作，如操纵杆、按钮等。

这些辅助系统的配合和协调，使得推土机能够高效、精确地完成各项工作。

总结起来，推土机的工作原理涉及到动力系统、传动系统和工作装置三个方面。

动力系统提供动力源，传动系统将动力传递给推土机的其他部件，工作装置实现推土和挖掘等工作。

推土机的工作原理推土机是一种常见的土地平整工具，广泛应用于建筑工程、道路施工、矿山开采等领域。

它的工作原理主要包括以下几个方面：1. 动力系统：推土机的动力系统主要由发动机、变速器和传动装置组成。

发动机通过燃烧燃料产生的动力驱动推土机工作。

变速器和传动装置则负责将发动机的动力传递给履带系统和工作装置。

2. 履带系统：推土机采用履带系统作为行走装置，主要包括履带链轨、履带板和履带轮。

履带链轨通过履带轮的转动来实现推土机的前进和后退。

履带板提供对地面的牵引力，保证推土机在施工过程中的稳定性和可靠性。

3. 工作装置：推土机的工作装置由推刀和斗板组成。

推刀位于推土机前部，通过液压系统控制其上下和倾斜，用于推平和推移土地。

斗板位于推土机后部，通过液压系统控制其升降和倾斜，用于装载土地。

4. 液压系统：推土机的液压系统负责驱动工作装置的运动。

它由液压油箱、液压泵、液压马达和液压缸等组成。

液压泵将液压油从油箱中抽取，并通过压力将其输送至液压马达和液压缸，从而实现工作装置的运动。

5. 操纵系统：推土机的操纵系统主要由操纵杆、操纵阀和操纵台组成。

操纵杆和操纵台上的控制按钮用于控制推土机的运动和工作，包括前进、后退、上下和倾斜等。

操纵阀则负责将操作杆的动作转化为液压系统的运动。

6. 安全装置：为了保障工程施工的安全性，推土机配备了各种安全装置。

例如，推土机上通常安装有防滚架和防滚制动器，以防止在斜坡或不稳定地形上的侧翻。

此外，还会安装警示灯和音响器作为警示信号，提醒周围人员注意安全。

总结起来，推土机的工作原理是通过动力系统驱动履带系统前进和后退，实现推土机的移动；利用液压系统驱动工作装置的上下和倾斜，完成土地平整和装载的工作；通过操纵系统控制推土机的运动和工作；并配备各种安全装置以确保施工的安全性。

这些原理相互作用，共同为推土机提供了强大的功能和高效的工作能力。

推土机的结构与工作原理推土机是土方工程机械的一种主要机械，按行走方式分为履带式和轮胎式两种.因为轮胎式推土机较少。

本文主要讲述履带式推土机的结构与工作原理。

功率大于120KW的履带式推土机中，绝大多数采用液力-机械传动。

这类推土机来源于引进日本小松制作所的D155型、D85型、D65型三种基本型推土机制造技术。

国产化后，定型为TY320型、TY220型、TY160型基本型推土机。

为了满足用户各种使用工作况的需求，我国推土机生产厂家在以上三个基本型推土机的基础上，拓展了产品品种，形成了三种系列的推土机。

TY220型推土机系列产品，包括TSY220型湿地推土机、TMY220型沙漠推土机、TYG220型高原推土机、TY220F型森林伐木型推土机、TSY220H 型环卫推土机和DG45型吊管机等。

TY320型和TY160型系列推土机也在拓展类似的系列产品。

TY160系列中还有TSY160L型超湿地推土机和TBY160型推扒机等。

推土机产品种的开发拓展，既要满足不同工况条件的工作适应性，又必须与基本型保持最大限度的零部件通用性(或称互换性)，这就为广大用户使用维修带来极大的方便。

为方便用户购买配件，生产厂都保留了日本小松公司的零部件编号，只有改型中自行设计的零部件，才冠以自己厂家的编号。

履带式推土机主要由发动机、传动系统、工作装置、电气部分、驾驶室和机罩等组成。

其中，机械及液压传动系统又包括液力变矩器、联轴器总成、行星齿轮式动力换挡变速器、中央传动、转向离合器和转向制动器、终传动和行走系统等。

动力输出机构(PTO)10以齿轮传动和花键连接的方式带动工作装置液压系统中工作泵P1、变速变矩液压系统变速泵P2、转向制动液压系统转向泵P3;链轮8代表二级直齿齿轮传动的终传动机构(包括左和右终传动总成);履带板9包括履带总成、台车架和悬挂装置总成在内的行走系统。

本文将重点介绍上述传动系统中的液力变矩器、行星齿轮式动力换挡变速器、转向离合器和转向制动器的结构、工作原理及其液压系统的故障及排除。

第五章推土机结构及原理5.1 发动机5.1.1发动机外形(见图5-1、5-2)1．交流发电机2．空气滤清器3．燃油滤清器4．P.T燃油泵5．消音器6．防腐蚀剂罐7．涡轮增压器8．油冷却器9．起动马达10．机油滤清器11．减震器图5-1图5-25.1.2发动机主要性能参数1.主要性能参数发动机型号NT855-C280(BCⅢ) 缸数—缸径×行程（mm）6—139.7×152.4总排气量(l) 14.01点火顺序1-5-3-6-2-4尺寸总长（mm）1691(飞轮壳～风扇前端) 总宽（mm）1116(后支架～后支架)总高（mm）2741.9(排气管～油底壳放气阀) 净重（kg）1750性能额定转速（rpm）1800额定功率（kw）162(220PS) 最大扭矩（N·m/rpm）1030/1250无负荷最高转速（rpm）1900~2000无负荷最低转速（rpm）550~600最低燃油消耗率（g/kw·h）≤205 充电用发电机硅整流发电机24伏35安起动方式起动马达24伏11千瓦蓄电池24伏195安小时×2 润滑油容量（L）45冷却水容量（L）792．配气相位图(见图5—3)图5-33．性能曲线(见图5—4)飞轮功率：162kw(220ps)/1800rpm最大扭矩：1030N·m/1250rpm最低燃油消耗率：<205g/kw·h图5-45.1.3发动机各系统介绍1．进排气系统进排气系统主要由空气滤清器、涡轮增压器、消音器、排气管构成①空气滤清器(见图5—5)空气滤清器为干式两级滤清器，由旋风管式粗滤器和纸质滤清器构成，滤清效能达到99.8%。

清理滤芯时，只清理外滤芯，内滤芯不允许清理内滤芯零件号：6127-81-7412外滤芯零件号：6128-81-7320②涡轮增压器涡轮增压器型号为T—46(见图5-6) 图5-51．隔热板2．密封环3．排气出口4．涡轮叶轮及轴5．涡轮壳6．排气进口7．机油出口8．至发动机的空气9．空气压缩机壳10. 轴承嵌片11. 密封环12. 油封套13. 空气压缩机叶轮14. 空气进口15. 油封板16.“O”形密封圈17. 轴承壳18. 机油出口图5-6 19. 增压器轴承20. 隔热材料2．燃油系统①喷油器(零件号3013725)(见图5-7)1．喷嘴头2．喷嘴头紧帽3．止回球阀4．卡环5．滤网6．量孔塞7．密封垫8．柱塞接管9．喷油器弹簧10．顶杆11．喷油器体12．“O”形圈13．螺纹销14．柱塞15．柱塞套图5-7喷油器体(11)中装有柱塞弹簧(9)、可调量孔(6)、量孔密封垫(7)、燃油滤网(5)和滤网卡环(4)、外部有O形圈(12)，它与气缸盖相密封，组成燃油进、回油道，燃油通过可调量孔(6)流向柱塞套(15)，经过止回球阀(3)到达喷嘴头和柱塞套间的油道中，然后向上到计量孔中。

推土机结构及原理1推土机结构及原理1推土机是一种用于土地平整和松土的重型工程机械，广泛应用于土地开垦、土地平整、道路建设等工程中。

它具有强大的推土和翻动土壤的能力，能够有效地提高施工效率。

推土机的结构主要包括以下几个部分：底盘、传动系统、动力系统、操作系统以及工作装置。

1.底盘：推土机的底盘是整个机器的基础，承受着整机的重量和各种工作力。

底盘主要由履带、履带轮、驱动轮、调节轮等部分组成。

它具有承载能力强、抓地力好、通过性能优越等特点，能够在各种地形条件下进行工作。

2.传动系统：传动系统是推土机的核心部分，主要包括变速箱、传动轴、差速器等部分。

它通过传递发动机的动力，控制履带的运动和工作装置的操作。

4.操作系统：操作系统是推土机的控制中心，由方向盘、操纵杆和控制按钮组成。

通过操纵这些操作设备，可以控制推土机的运动和工作，实现对土壤的推挖和整平等操作。

5.工作装置：工作装置是推土机的主要工作部分，主要由刀铲、倾斜油缸等组成。

刀铲是推土机上最重要的部分，它通过升降和倾斜油缸的操作，实现对土壤的推挖和倾卸，保证施工的顺利进行。

推土机的工作原理主要是利用刀铲的前后移动和倾斜，将刀铲与土壤形成一定的角度，通过推土机的牵引力和刀铲的力量，对土壤进行推挖和整平。

具体工作过程如下：1.启动推土机的动力系统，使发动机工作，并通过传动系统传递动力。

2.操作驾驶室内的控制设备，控制推土机的运动和工作。

通过操作方向盘调整推土机的行进方向，通过操纵杆控制履带的转动和前后移动，通过控制按钮操作刀铲的升降和倾斜。

4.利用刀铲的牵引力和推土机的牵引力，前进或后退，实现对土壤的推挖。

6.重复以上工作步骤，持续推土和倾卸土壤，完成土地平整和开垦的工作。

推土机作为一种重型工程机械，具有强大的推土和翻动土壤的能力，能够提高土地开垦和土地平整的效率。

它的结构和工作原理都非常复杂，需要经过专门的培训和操作才能熟练使用。
