第六部物料提升机、外用电梯与塔吊一、物料提升机一）料提升机安装（拆除）方案二）井安架（龙门架）安装验收表三）施工电梯基础验收表四）施工电梯加节安装验收表五）机械设备检查维修保记录二、外用电梯一）施工电梯安装（拆除）方案二）施工电梯基础验收表三）外用电梯安装验收表四）施工电梯加节安装验收表五）机械设备检查维修保养记录表六）施工起重机械运行记录三、塔吊一）塔式起重机安装（拆除）方案二）塔式起重机基础验收表三）塔式起重机安装验收表四）机械设备检查维修保养记录表五）施工起重机运行记录第六部物料提升机、外用电梯塔吊资料目录一、物料提升机一）物料提升机安装（拆除）方案···································（另置）二）井字架（龙门架）安装验收表···································（暂无）三）施工电梯基础验收表···········································（暂无）四）施工电梯架节安装验收表·······································（暂无）五）机械设备检查维修保养记录表···································（暂无）六）施工起重机械运行记录·········································（暂无）二、外用电梯（暂无）一）施工电梯安装（拆除）方案·····································（暂无）二）施工电梯基础验收表···········································（暂无）三）外用电梯安装验收表···········································（暂无）四）施工电梯加节安装验收表·······································（暂无）五）机械设备检查维修保养记录表···································（暂无）六）施工起重机械运行记录·····································（暂无）三、塔吊一）塔式起重机安装（拆除）方案····································（1--17）二）塔式起重机基础验收表·········································（18--29）三）塔式起重机安全验收表··········································(30--52) 四）机械设备检查维修保养记录表·····································(另置) 五）施工起重机运行记录·············································(另置)广州富利建筑安装工程有限公司佛山保利花园90A区项目工程一、物料提升机、外用电梯与塔吊一）物料提升机安装（拆除）方案二）井字架（龙门架）安装验收表三）施工电梯基础验收表四）施工电梯加节安装验收表五）机械设备检查维修保养记录表六）施工起重机械运行记录塔式起重机基础验收表广州富利建筑安装工程有限公司塔式起重机安装验收表塔式起重机安装验收表（续表）广州富利建筑安装工程有限公司机械设备检查维修保养记录表AQ2.6.13施工起重机械运行记录广州富利建筑安装工程有限公司施工电梯基础验收表。
施工现场安全质量标准化达标验收表
验收时间：年月日
单位工程名称：
施工单位（企业安技科章）：
监理单位（监理部章）：
本次验收评分汇总表
验收组成员签字：
监督站核查确认意见：责任人签字：
安全管理检查评分表
检查责任人：
文明施工检查评分表
检查责任人：
落地式外脚手架检查评分表
检查责任人：
悬挑式脚手架检查评分表
检查责任人：
挂脚手架检查评分表
检查责任人：
门型脚手架检查评分表
检查责任人：
吊篮脚手架检查评分表
检查责任人：
附着式升降脚手架（整体提升架或爬架）检查评分表
检查责任人：
基坑支护安全检查评分表
检查责任人：
模板工程安全检查评分表
检查责任人：
检查责任人：
施工用电检查评分表
检查责任人：
外用电梯（人货两用电梯）检查评分表
物料提升机（龙门架、井字架）检查评分表
检查责任人：
塔吊检查评分表
检查责任人：
起重吊装安全检查评分表
检查责任人：
施工机具检查评分表
检查责任人：。
外用电梯（人货两用电梯）检查评分表JGJ59-9安表10外用电梯（人货两用电梯）检查评分表（标准版）使用说明本文件《外用电梯（人货两用电梯）检查评分表（标准版）》旨在规范外用电梯（也称为人货两用电梯）在日常使用、维护、安装及拆卸等各个环节的安全管理与评估工作，确保电梯运行的安全性和有效性。
该评分表依据国家相关安全标准（如JGJ59-9）制定，通过详细列出各项检查项目及扣分标准，为使用单位、监理单位及安全管理人员提供了清晰、明确的检查与评分依据。
一、文件结构概述评分表分为保证项目和一般项目两大类别，每类项目下包含若干具体检查项，每项检查均设有明确的扣分标准和应得分数。
总分为100分，其中保证项目共计60分，一般项目共计40分。
通过逐项检查并打分，可以全面评估电梯的安全状况。
二、保证项目详解安全装置：重点检查吊笼的安全装置（如限位器、缓冲器等）是否经过试验并灵敏可靠，以及门连锁装置是否有效。
任何一项不合格将直接扣减相应分数，确保电梯在运行过程中能有效防止事故发生。
安全防护：关注地面吊笼出入口及每层卸料口的防护设施是否完善且符合要求。
包括防护棚的搭设、防护门的设置与使用、卸料台口的搭设等，这些措施对于保护人员安全至关重要。
司机管理：司机作为电梯操作的关键人员，必须持证上岗，并严格遵守交接班制度及试车规定。
此项目旨在确保司机具备必要的专业知识和操作技能，能够在紧急情况下迅速反应。
荷载控制：严格控制电梯的承载人数和重量，避免超载运行。
对于超过规定承载的情况，需采取有效的控制措施，确保电梯运行安全。
安装与拆卸：安装与拆卸过程需严格遵循既定方案，并确保拆装队伍具备相应的资格证书。
这一环节直接关系到电梯的整体质量和后续使用的安全性。
安装验收：电梯安装完成后需进行严格的验收工作，确保各项性能指标达标。
验收单上应包含量化验收内容，以便于后续的跟踪管理和维护。
三、一般项目说明架体稳定：检查电梯架体的垂直度及与建筑结构的附着情况。

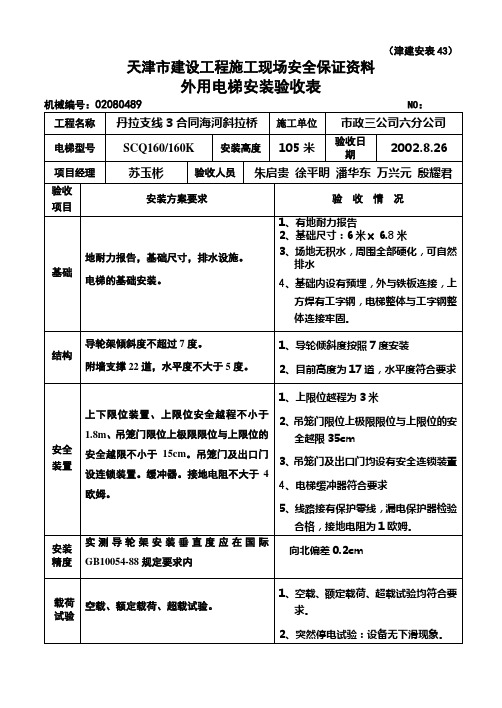

外用电梯安装安全安全验收表
电梯型号：生产厂家：
出厂编号：安装单位：出厂日期：
最大额定载重量（㎏）：最大提升高度：
实际使用高度（m）：附着道数：
安装单位：安装日期：
统一编号：使用日期：
验收项目序
号
验收内容
验收结果
自验项目部验公司验
管理1
施工升降机安装是否由取得建设行政主管部门
颁发的资质证书的专业队伍负责，并由经过专
业培训，取得操作证的专业人员进行操作和维
修
2
安装前，是否按照出厂有关规定编制拆装作业
方法、质量要求和安全技术措施，审批是否齐
全，并向全体作业人员交底
3
升降机安装后，是否由企业技术负责人会同有
关部门对基础和附壁支架及升降机架设的安装
质量、精度进行全面检查。
4
作业人员必须持证挂牌上岗，必须认真履行技
术交底，必须按操作规程作业，必须履行交接
班制度，并记好交接班记录
5 严格执行定期检查制度
6 悬挂操作规程及起重限位警示牌
基础7
基础应有良好的排水措施，应浇制砼基础，基
承载能力是否大于150Kpa，基础上表面平整度
偏差是否≤10㎜，并符合说明书的要求；
8
吊笼和对重升降通道应设防护围栏，围栏应采
用实体钢板、冲孔钢板、编织网及钢管型钢等
制作，应能承受垂直施加的350N作用力而不永
入变形。
9
基础围栏应装有机械联锁和电气联锁，机械联
锁应使吊笼只能位于底部所规定的位置时基础
围栏才能开启，电气联锁应使用围栏门开启后
吊笼停车器不能启动
停层10
各停层应设置层门或停层栏杆，并不应突出到
吊笼的升降通道路上
11
层门制作材料与强度同存8，封闭层门在视线
位置设一观察窗，窗的面积不小于250㎝2且
不装玻璃
12
层门净高≥1.95m，净宽与吊笼进出宽度之差≯
120㎜
13
垂直滑动层门应在相应两侧设导向设置，并至
少有两套独立的悬挂支承系统
14
机械传动层门的开、关门过程应由司机操作，
不得受吊笼的运动址接控制
15
吊笼运行时，仅当吊笼位于停层点±0.25m时
层门才能开启，并且只有当全部层门关闭时，
吊笼才能启动运行
16 层门紧锁装置及附件应安装在人员不易接触之处，锁紧装置应牢固可靠，并应加防护罩，且维修方便
17 不设通道层门处应设停层栏，制作材料与强度同序8，停层栏的开、关可采用手动，但不得受吊笼运动的直接控制。
吊笼18
吊笼净高不小于2m，其顶部及除门之外的侧面
应有围护，围栏制作的材料及强度同序8
19
吊笼底面的承载能力应不低于250㎏/㎡，若按
人员体重80㎏/人计，每人占据的面积应≥0.2
㎡
20
吊笼顶部周围应设置不低于1.05m高的护栏，
顶部应设有紧急出口，出口面积不得小于
0.4*0.6m，并装有向外开启的活动门，同时还
应有专用扶梯、安全开关，当活动门板打开时，
还应该确保吊笼不能启动
对重21
升降机基础下如空间或通道，对重应有防坠落
安全措施，对重使用金属填充物时应有措施防
止其移动
22 吊笼不能用作平衡另一个吊笼使用
钢丝绳23
升降机使用相互独立起升钢丝绳数大于2，安
全系数不小于12；对重用和接交用钢丝的总安
全系数不小于8，单根起升钢丝绳的名义直径
不小于9㎜，并应电镀处理和采用防腐保护24
限速器钢丝绳的名义直径不小于8㎜，层门钢
绳的安全系数不小于8
25
各部件钢丝绳头严格按标准规定可靠连接，绳
头强度不得低于钢丝绳强度的80%
26
钢丝绳上任一10倍直径长度范围内断丝根数
不得大于总根数的5%
滑轮和拽引轮27
SS型人货两用升降机起升用滑轮与拽引轮的名
义直径与钢丝绳的名义直径之比不得小于40 28
对重用滑轮的名义直径与钢丝绳名义直径之比
≥30
29
平衡滑轮的名义直径不得小于0.6倍的起升滑
轮名义直径，限速器专用滑轮的名义直径与钢
丝绳名义直径不得小于15，层门专用滑轮的名
义直径与钢丝绳名义直径之比也不得小于15 30
所有滑轮、滑轮组和拽引轮均应有防绳脱槽措
施，滑轮绳槽为圆弧形，其圆弧半径应比钢丝
绳名义半径大5-7%，槽深不得小于钢丝绳直径
的1.5倍
31 吊笼与对重的导向应正确可靠，吊笼采用滚轮导向，对重采用滚轮或导靴导向
32 吊笼与对重底部应按规定安装缓冲器，当吊笼停在完全压缩的缓冲器上时，对重上面的自由行程不得小于0.5m
33 额定起升速度≥1.6m/s时，使用蓄能型或耗能弄缓冲器；当速度>1.6m/s时，使用带缓冲复位运动的蓄能型耗能型缓冲器
安全装置34
吊笼应设有灵活可靠的断绳保护和限速器。
有
对重的升降机，当对重质量大于吊笼质量时，
应有双向超速或失控的机械式限速器
35
安全装置在升降机的接高和拆卸过程中应能起
作用。
安全装置动作后，故障未排除前安全装
置不得松开或复位。
吊笼应设安全钩，防止出
现事故时吊笼脱离导轨架
36 卷扬机传动的升降机应设断绳安全装置
37
应按规定调整限速器的动作速度，铅封后不得
随意调整，并打上限速器的运作速度
38
升降机要安装上、下限位开关，自动复位型的
安装在导轨和吊笼上。
当起升速度≤0.85m/s
时，吊笼触发限位开关上部的安全距离≥
1.8m/s；当起各项速度>0.85m/s时，上部的最
小安全距离应按0.1υ²m增加。
在正常状态下，
吊笼下限位触发下极限开关之前应首先发触发
下限位开关
39
升降机要在导轨或吊笼上设置极限开关。
在正
常工作状态下，上极限开关与上限位开关的越
程距离为：SS型升降机0.5m；SC型升降机
0.15m。
在正常状态下，吊笼碰到缓冲器之前，
下极限开关首先动作。
40 升降机要设置防松绳开关和继绳开关
导轨
架的附着41
导轨架应有附着连接点，导轨架顶端自由高度，
导轨架与附壁距离，相邻附壁连接点之间距离
及最低附壁点的高度均不得超过说明书要求；
在两个方向测量时，导轨架垂直偏差是否≤
5/10000
传动系统42
升降机运动部件与建筑物和固定施工设备之间
的距离不得小于0.25m
43 钢丝绳进出滑轮的允许偏角不得大于4度
44
传动系统的零部件应有安全防护设施，并应便
于维修，有关零部件应能防止雨雪、砂浆、混
凝土等有害物质侵入
45 当吊笼或对重停止在安全压缩的缓冲器上时，起升钢丝绳不应松弛，当吊笼超载25%并以额定起升速度上、下运行和制动时，钢丝绳在拽引轮绳槽内不应产生滑动
46 卷扬机传动仅用于无对重升降机，若采用多层缠绕，应有排绳措施。
当吊笼停在安全压缩的缓冲器上时，卷筒上应至少留有3圈钢比绳。
卷筒两端应有侧边，其高度应高出外层钢丝绳经2倍
47 SS型人货两用升降机驱动卷筒的名义直径与钢丝绳名义直径之比不得小于40，在驱动卷筒上的绳端应采用楔形装置固定
48 齿轮齿条传动之模数不得小于7，齿条应牢固地安装在导轨架上
49 传动小齿轮和安全装置小齿轮应牢固地安装在轴上，在任何工况下应保持其在设计中规定的正确啮合位置，在任何工况下应保持其在设计中规定的正确啮合位置，在任何情况下各小齿轮与齿条在齿高方向的位置偏差应不大于齿高的1/4，在齿宽方向的位置偏差应不大于齿宽的1/3
50 传动系统应设常闭式制动器。
吊笼在最不利的工况下和超载试验断电时，制动器应使吊笼停止运行并保持稳定。
当电机恢复供电时，抽动器才能松开。
51 制动器应防止润滑油和水侵入。
若采用两套独立的传动系统，每套传统系统应具备各自独立的制动器
导向
与缓冲装置52
导轨应能承受升降机在额定载重量偏载的情况
下，以额定起升速度上、下运行和制动时产生
的全部应力，及在此工况下安全装置动作时产
生的全部附加应力。
对重若有防坠落安全装置，
则对重导轨也应能承受相应的附加应力。
电气53
升降机应有与主电路各相绝缘的手动开关，并
应设在便于操作之处
54
升降机总电源应设短路保护和漏电保护，电机
主回路上有短路、失压、过电流保护装置
55
电气设备绝缘电阻值须大于0.5MΩ，运行中须
大于1000Ω/V
56
升降机的金属结构及所有电气设备外壳应良好
接地，其接地电阻值≤4Ω
外用电梯安装安全验收结论
安装单位自验结论
签字年月日
使用单位（项目部）
复验结论
签字（章）年月日
检验检测机械监督
检验结论
现场提供资料人：提供资料时间：年月日
公司设备、安全等
部门及相关单位共
同验收结论
签字（章）年月日
定期巡查记录
检查人时间检查情况记录接受检查人整改情况。
