中城时代项目措施筋专项方案编制：审核：审批：编制单位：编制日期：目录第一章、编制依据1第二章、设计概况1第三章、马镫钢筋设计13.1、地下室筏板马镫13.1.1、350厚地下室筏板马镫设计 23.1.2、850厚主楼地下室筏板设计23.1.3、地下室承台马镫设计23.2、地下室顶板马镫钢筋33.3、结构楼板马镫43.4、结构梁分隔筋5第四章、质量及验收5第五章、成品、半成品保护措施5第一章、编制依据1、《混凝土结构工程施工质量验收规范》GB50204-20152、《建筑工程施工质量验收统一标准》GB50300-20133、《钢筋机械连接通用技术规程》JGJ107-20104、《钢筋焊接及验收规程》JGJ18-20125、《钢筋混凝土用热轧带肋钢筋》GB1499-20086、《混凝土结构施工图平面整体表示方法制图规则和构造详图》16G101-1 16G101-2 16G101-37、中城时代工程设计图纸8、设计交底及图纸会审答疑。

第二章、设计概况1、工程名称：中城时代工程。

2、建设单位：武汉中城时代置业发展有限公司。

3、设计单位：中冶南方设计院有限公司。

4、建筑面积：地上30万m²,地下14.16万.97 m²；5、建筑层数：住房高层地上15层，幼儿园3层、叠拼4+1商铺、商铺带住房12层，地下1层。

6、建筑层高：高层地上层高2.95m。

地下室层高5.4m。

7、建筑总高：建筑最高为46.95m。

8、工程地址：宋家岗东路与景云路交汇处。

9、结构类型：高层为全现浇钢筋砼剪力墙结构。

基础主楼部为筏板基础。

筏板厚度：主楼0.85米，地下室部分为0.35米m。

第三章、马镫钢筋设计本工程设计马凳筋为型，本工程板厚度分别为：100mm、120mm、130mm、250mm、350mm。

结合本工程实际情况，型马镫支撑能力和抗倾覆能力差的不利因素，本工程850mm筏板采用支撑能力和抗倾覆能力强的新型焊接马镫。

措施筋施工方案目标与范围这份施工方案的主要目的是确保措施筋的施工能够高效、安全，并且符合各项工程质量标准。

我们会涵盖材料的选择、施工步骤、质量控制，以及安全措施，努力在花费和时间上实现最佳效果。

组织现状与需求分析在动手设计这个方案之前，了解当前的施工环境和需求是很有必要的。

施工队的技术水平、设备状况，以及过往的施工经验都会直接影响方案的可执行性。

现状分析1. 技术力量：我们的施工团队技术水平还不错，但在措施筋施工方面缺少专门的培训。

2. 设备条件：现有的设备能满足基本需求，但一些专用工具还是得买。

3. 施工经验：以往施工时对措施筋的重视程度不够，造成了一些潜在的质量隐患。

需求分析基于以上现状，我们需要更加注重措施筋的施工，建立一套规范的流程，还要确保所有施工人员都能熟悉相关的知识。

为了保证质量和安全，方案中会包含详细的操作指导和培训计划。

详细实施步骤与操作指南1. 材料选取选择合适的材料直接关系到施工质量。

根据现行标准，建议使用符合国家规范的HRB400级钢筋。

预计每平方米用量约为0.5公斤，具体数量还得根据工程规模调整。

2. 施工准备施工前的准备工作至关重要，主要包括：- 培训：对施工人员进行专项培训，确保每位工人都能掌握施工要点和注意事项。

- 设备准备：需要购置一些必要的工具，比如钢筋切割机和弯曲机，预计费用大约10万元。

3. 施工过程具体施工步骤如下：- 放线定位：根据施工图纸，在现场进行放线，以确保筋的位置符合设计要求。

- 钢筋加工：按照设计要求进行钢筋的切割和弯曲，确保其尺寸和形状准确。

- 绑扎筋：根据图纸要求，将加工好的措施筋进行绑扎，确保其稳固，绑扎时每根筋之间的间距控制在20厘米以内。

- 混凝土浇筑：确认措施筋位置无误后，进行混凝土浇筑，混凝土强度需达到C30以上。

- 养护：浇筑完成后，需进行7天的养护，确保混凝土的强度提升。

4. 质量控制为了确保施工质量，设立专门的质量控制小组，负责监测施工过程中的质量。

措施筋措施筋在工程中具体包含哪些钢筋：楼板、基础的马凳筋，剪力墙的垂直梯子筋、水平梯子筋，柱纵筋的定位框，筏板及板内的马凳筋、墙体钢筋水平定位的梯子筋、主梁双层钢筋间的垫铁、固定墙柱厚度的模板撑筋。

使用措施筋的目的是什么:在实际工程施工中，为了保证楼板双层钢筋之间的有效高度及钢筋保护层厚度，特别是悬挑板的上部纵筋保护层，通常会在双层钢筋之间使用马凳筋，而且马凳筋的直径不小于上部受力筋；在剪力墙钢筋绑扎的过程中，为了保证两片剪力墙钢筋网之间的距离、剪力墙钢筋的保护层及水平分布钢筋的间距，通常会采用垂直梯子筋，当所使用垂直梯子筋不替换墙体竖向分布钢筋时，垂直梯子筋的直径不受限制；当所使用垂直梯子筋需要替换墙的竖向分布钢筋时，则垂直梯子筋的竖向主筋应比墙的竖向分布钢筋大一个等级。

为了保证剪力墙垂直筋的间距，通常会采用水平定位梯子筋；只要楼层的墙截面厚度、垂直筋间距、垂直筋直径变化不大的情况下，水平定位梯子筋是周转使用；为了保证柱纵筋的分布位置及保护层厚度，通常使用柱纵筋定位框；当梁的上、下部受力筋出现多排时，为了保证每排纵筋之间的净距，在梁钢筋绑扎过程中通常使用垫铁进行分隔。

使用措施筋的目的是为了保证工程中的施工质量而设置的非实体钢筋用量；既然是非实体构件的钢筋用量，那么设计人员在设计时是不需要考虑这部分钢筋的，因此在设计总说明或图纸上也不会标注来，不排除也有设计人员在结构设计总说明中做了简要说明，如“在双网双向配置钢筋网的板内，应在上下层钢筋网之间布置支撑钢筋，支撑钢筋直径不小于上部钢筋的直径，布置间距不大于 1500mm”；但是光凭这简短的说明只能证明了工程中需要用马凳筋，但具体的如何使用如何布置这些问题对于算量双方是无法达成一致意见的。

该部分钢筋的布置原则只是在一些施工操作手册的相关书籍上有个介绍。

既然是参考手册的书籍介绍，就不会作为计算该部分钢筋用量的依据；在实际施工中，每个施工单位的做法都有所差异。

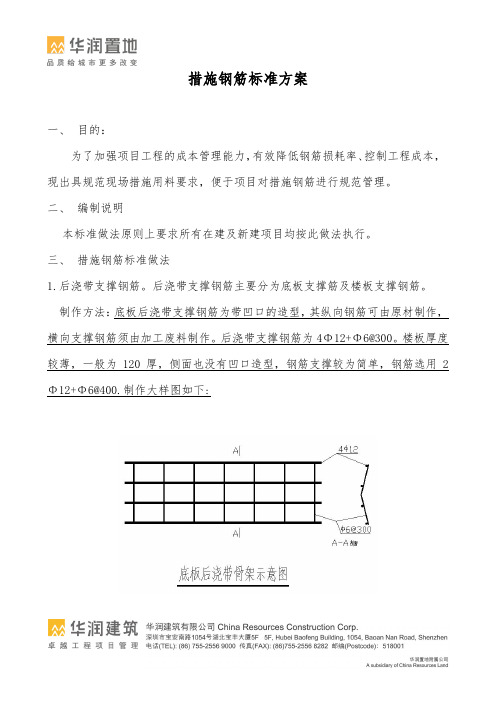

措施钢筋标准方案一、 目的：为了加强项目工程的成本管理能力，有效降低钢筋损耗率、控制工程成本，现出具规范现场措施用料要求，便于项目对措施钢筋进行规范管理。

二、 编制说明本标准做法原则上要求所有在建及新建项目均按此做法执行。

三、 措施钢筋标准做法1.后浇带支撑钢筋。

后浇带支撑钢筋主要分为底板支撑筋及楼板支撑钢筋。

制作方法：底板后浇带支撑钢筋为带凹口的造型，其纵向钢筋可由原材制作，横向支撑钢筋须由加工废料制作。

后浇带支撑钢筋为4Φ12+Φ6@300。

楼板厚度较薄，一般为120厚，侧面也没有凹口造型，钢筋支撑较为简单，钢筋选用2Φ12+Φ6@400.制作大样图如下:2.定位筋（1）墙体水平/竖向梯子筋 1）水平梯子筋制作方法：按照混凝土墙体竖向钢筋间距和墙体宽度，采用Φ12或Φ14二级钢焊接。

要求梯凳筋两端必须用砂轮切割机切平，与墙同宽焊接在梯架钢筋上，梯架筋间距为H-2d1-2d2-2h(d1为竖向钢筋直径，d2为水平钢筋直径，h 墙体保护层厚度)，每两根梯凳筋控制一根墙体竖向钢筋，使其不偏位、不跑位。

使用说明：用来控制墙体竖向钢筋间距，一般放置在距墙模板上口100mm 处，使竖向钢筋置于两梯凳钢筋中间，并与墙体竖向钢筋用绑扎丝绑牢，待混凝土浇筑完毕后拆除出来周转使用。

水平梯子筋大样图：2）竖向梯子筋制作方法：梯架钢筋与墙竖向钢筋同规格、同牌号，要求2根梯架钢筋一长一短，留出绑扎搭接接头错开距离L ，上中下至少设置3根与墙同宽的梯凳筋兼做撑筋（内剪力墙适用），两端必须用砂轮切割机切平并涂上防锈漆，其余梯凳筋长度应为H-10mm （即梯凳筋端头保护层为5mm ），梯凳筋与梯架筋点焊即可。

使用说明：用来控制墙体水平钢筋间距，梯子筋距柱边50cm 左右开始设置，设置间距不大于4m ，且每面墙至少设置两道。

绑扎墙体水平筋前，先将本层竖向梯子筋与下层甩出的梯子筋绑扎固定好（竖向梯子筋位置可不设墙体竖向钢筋，由梯子筋代替），根据竖向梯子筋分档间距安放水平筋，调平调正，绑扎牢固。

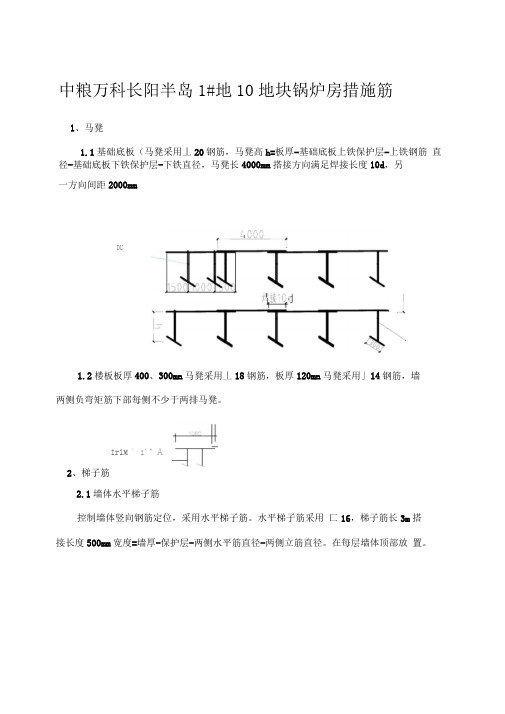

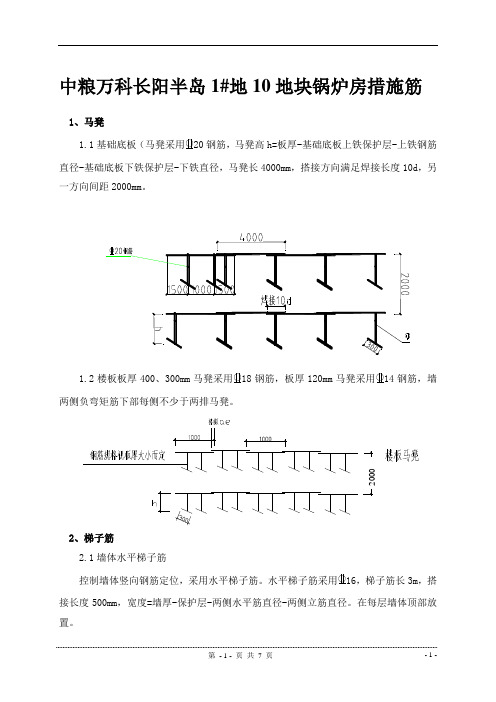

中粮万科长阳半岛1#地10地块锅炉房措施筋1、马凳1.1基础底板（马凳采用20钢筋，马凳高h=板厚-基础底板上铁保护层-上铁钢筋直径-基础底板下铁保护层-下铁直径，马凳长4000mm ，搭接方向满足焊接长度10d ，另一方向间距2000mm 。

1.2楼板板厚400、300mm 马凳采用18钢筋，板厚120mm 马凳采用14钢筋，墙两侧负弯矩筋下部每侧不少于两排马凳。

2、梯子筋2.1墙体水平梯子筋控制墙体竖向钢筋定位，采用水平梯子筋。

水平梯子筋采用16，梯子筋长3m ，搭接长度500mm ，宽度=墙厚-保护层-两侧水平筋直径-两侧立筋直径。

在每层墙体顶部放置。

2.2墙体竖向梯子筋控制墙体水平钢筋定位，墙体内采用竖向梯子筋。

竖向梯子筋采用比墙体钢筋大一型号钢筋，梯子筋长度=层高+搭接（1.3lle=640mm ）。

梯子筋水平间距3000mm 。

3、预埋电盒固定筋3.1结构工程机电电箱预埋施工中，采用12钢筋固定电箱，预埋箱盒正面共计四根，每根长度为线盒宽度+200mm ，预埋侧面2根，每根长度为墙厚-20mm 。

3.2结构工程机电套管预埋施工中，采用12钢筋固定电盒，预埋盒正、背面各四根，每根长度为盒宽度+200mm 。

套筒安装如下图所示：套管安装正视图套管安装侧视图土建结构主钢筋4、KZ 柱主筋定位卡控制柱主筋定位，采用20钢筋，定位卡为柱主筋根数，柱主筋定位卡放置在每层柱上口。

5、梁钢筋二层铁及多层铁之间垫铁梁钢筋二层铁及多层铁之间垫铁采用25钢筋，垫铁长度=梁宽-保护层，上铁：每根梁6根；下铁每根梁6根。

6、顶模筋控制墙体截面尺寸采用顶模筋，顶模筋为25钢筋，在墙体梅花形布置，水平竖向间距1500mm。

钢筋两端点防锈漆。

7、框架柱支模加固用地锚桩筋框架柱支模加固用地锚桩筋采用Φ25钢筋，每颗柱8根。

8、墙体支模加固用地锚桩筋地下室墙体支模加固用地锚桩筋采用Φ25钢筋，在墙体两侧设置，每侧2根，间距1500mm。

中粮万科长阳半岛1#地10地块锅炉房措施筋1、马凳1.1基础底板（马凳采用丄20钢筋，马凳高h=板厚-基础底板上铁保护层-上铁钢筋直径-基础底板下铁保护层-下铁直径，马凳长4000mm搭接方向满足焊接长度10d，另一方向间距2000mmDU1.2楼板板厚400、300mn马凳采用丄18钢筋，板厚120mn马凳采用」14钢筋，墙两侧负弯矩筋下部每侧不少于两排马凳。

IrlM ' i'^ A2、梯子筋2.1墙体水平梯子筋控制墙体竖向钢筋定位，采用水平梯子筋。

水平梯子筋采用匸16，梯子筋长3m搭接长度500mm宽度=墙厚-保护层-两侧水平筋直径-两侧立筋直径。

在每层墙体顶部放置。

:培体一保推一ffi 财平筋直径-® mm丄06墻体水平湍子筋2.2墙体竖向梯子筋控制墙体水平钢筋定位，墙体内采用竖向梯子筋。

竖向梯子筋采用比墙体钢筋大一型号钢筋，梯子筋长度=层高+搭接(1.3lle=640mm )。

梯子筋水平间距3000mm3000-LL3、预埋电盒固定筋3.1结构工程机电电箱预埋施工中，采用1±12钢筋固定电箱，预埋箱盒正面共计四根，每根长度为线盒宽度+200mm预埋侧面2根，每根长度为墙厚-20mmI卓葫.哇常让啊.财讹施工3.2 结构工程机电套管预埋施工中，采用L12钢筋固定电盒，预埋盒正、背面各四根，每根长度为盒宽度+200mm套筒安装如下图所示:土建结构主钢筋套管安装正视图4、KZ柱主筋定位卡控制柱主筋定位，采用吐20钢筋，定位卡为柱主筋根数，柱主筋定位卡放置在每层柱上口。

I ”1 电焊焊接钢筋绑扎辅筋（6000^，直径212）钢筋绑扌」卩电焊焊接套管/"辅筋（600町）直径212）电焊焊接< J辅（00｛扁直径1212）套管安装侧视图/5、梁钢筋二层铁及多层铁之间垫铁梁钢筋二层铁及多层铁之间垫铁采用 —25钢筋，垫铁长度二梁宽-保护层，上铁：每 根梁6根；下铁每根梁6根。

措施筋施工方案一、工程概况,后因承包方原因中天建设集团有限公司退场，由我司进行后续工程的施工。

因部分主楼主体结构施工尚未完成，后续施工还需使用大量的措施筋。

二、项目基本概况沈阳融创中央学府项目位沈北新区七星大街与蒲新路交汇处，共包含16栋洋房、6栋高层、幼儿园、商服及其附属车库。

三、主要辅助筋1、钢筋支撑筋①本工程地下室底板厚度为250mm，地下室顶板为350mm，支撑筋采用C22钢筋。

每块板第一排支撑筋布置在距梁边或墙边100mm处起，四周均匀布置,第二排与第一排支撑间距为1000mm，以此类推.支撑筋的凳脚绑扎在下层钢筋网片的下皮钢筋上,高度根据底板厚度和底板钢筋直径、支撑钢筋直径确定（支撑高度=底板厚度-上、下网钢筋保护层-上网双层钢筋直径—下网下层钢筋直径）.板支撑筋(单位mm）②板厚在120mm以下的板,马镫采用定型马镫，排距600mm；厚度大于120mm的楼板马镫用C12钢筋焊接，通长设置，排距600mm。

2、墙体定位筋 2.1竖向梯格筋根据墙体水平筋间距制作竖向梯格筋,设置间距1。

2m ，以保证墙体水平钢筋的间距和保护层厚度，竖向梯格筋代替竖向钢筋时，比设计钢筋直径大一个规格，顶模棍采用C14钢筋加工制作.3、梁柱定位筋3.1暗柱沿柱高分别在底口距底板100mm 处设置一道C18定位筋，定位钢筋需与柱钢筋绑扎牢固，防止浇筑混凝土时,柱筋位移.3。

2框柱在其底口距底板100mm 、顶口距顶板（或梁底）100mm 、柱中各设置一道C22定位钢筋,定位钢筋须与柱钢筋绑扎牢固，防止混凝土浇筑时，柱筋移位。

下图柱定位筋样图：d +4m m柱主筋端头用无齿锯切割柱宽-2个保护层30305050d+4mm3.3、梁钢筋绑扎，先将梁主筋连接，检查接头位置与保护层，检查合格后，在梁四角主筋上画箍筋分隔线,将四角主筋穿上箍筋，按分隔线绑扎牢固，然后绑扎其他主筋,绑扎梁钢筋时,为了保证主筋位置准确，应沿梁长方向每1.2米设“U"型卡具，距两边100mm开始起步，“U”型卡具应用C18的钢筋制作。

措施筋专项施工方案1. 引言本文档旨在详细描述措施筋专项施工方案，包括施工前准备工作、施工过程中的注意事项以及施工完成后的验收要求。

通过严格按照本方案进行施工，可以确保施工工作的质量和进度。

2. 施工前准备在进行措施筋施工前，需要进行详细的准备工作，以保证施工的顺利进行。

2.1 工程资料的收集和整理在施工前，需要收集和整理相关的工程资料，包括结构图纸、施工图纸、设计说明书等。

这些资料将作为指导施工的依据，必须确保准确完整。

2.2 施工材料和设备的准备根据工程要求，准备所需的施工材料和设备，包括混凝土、钢筋、模板等。

确保材料的质量符合要求，并进行充分的储备，以应对可能的延迟或变动。

2.3 施工环境的准备确保施工现场的环境符合施工要求，包括施工区域的平整度、清洁度和安全性。

清理杂物，拆除不必要的障碍物，确保施工所需的空间和安全条件。

3. 施工过程3.1 标志和测量施工前需在施工区域进行标志，确定措施筋的位置和尺寸。

使用测量工具对控制点进行测量，确保措施筋的定位准确。

根据测量结果进行再次确认，确保施工的精度和质量。

3.2 搭设模板根据措施筋尺寸和形状要求，搭设相应的模板。

确保模板的稳固性和准确性。

在模板安装完成后，进行随机检查，确保模板的位置和形状符合要求。

3.3 钢筋的布置根据设计要求，按照图纸上的钢筋数量、形状和位置进行布置。

确保钢筋的质量和准确度。

在布置完成后，进行随机抽检，确保钢筋的位置和间距符合要求。

3.4 浇筑混凝土在措施筋的位置和形状布置完成后，进行混凝土的浇筑工作。

根据施工图纸和设计说明书，确定混凝土的配合比和浇筑方法。

施工过程中，需要注意混凝土的均匀性、流动性和密实度。

3.5 养护混凝土浇筑完成后，进行养护工作。

按照设计要求，对混凝土进行湿养护或覆盖养护，以保证混凝土的强度和耐久性。

养护期间，严禁任何负荷和振动。

4. 施工验收在措施筋专项施工完成后，进行施工验收工作。

验收的目的是确认施工质量是否符合设计要求和工程标准。

邢台市孔村城中村改造（麒麟汇）6#、7#楼及地下车库措施筋施工方案编制人：审核人：审批人：金晟建设集团有限公司2017-3-1措施筋施工方案1、筏板钢筋固定方法筏板基础钢筋为双层双向布置，厚度1450mm，上、下层钢筋都是25，上层钢筋采用马凳筋定位，用三级25钢筋制作，马凳腿间距不大于2.5m，如图1。

图1 马凳筋注：马凳高度H＝底板总厚－上层钢筋保护层－上层钢筋直径。

2.独立柱基、地下室底板钢筋固定方法独立柱基、地下室底板钢筋均为双层双向布置，上层钢筋采用马凳筋定位，与筏板基础类似，如图1。

马凳筋选用三级14钢筋制作，马凳腿间距不大于2m。

3.墙、柱插筋固定方法墙柱底筋固定在底层网片上，在条基表面5-10cm处，增加墙体或柱的定位框，并设置斜拉钢筋，如下图。

剪力墙的斜拉钢筋间距不大于0.8m；独立柱的斜拉钢筋双向设置，每边间距不大于0.5m，且不少于2组。

墙、柱竖向钢筋的间距采用墙柱定位框来保证位置。

4.剪力墙钢筋固定方法墙体钢筋采用绑扎“梯子筋”的方法定位，用剪力墙的竖向钢筋做梯子的主骨架，用长度比剪力墙厚度小2mm（考虑到砼浇筑时模板的微变形）的顶模筋做梯子的“踏步筋”，踏步筋（顶模筋）直径12，其竖向间距与剪力墙水平筋相同，水平间距1.5m，与墙体钢筋同时绑扎，同时墙体钢筋上设置塑料垫块，间距 1.5m，梅花形，主要保证墙体水平钢筋的排距、保护层厚度。

如下图。

5.梁纵向钢筋固定方法为了保证梁纵向主筋位置准确，沿梁长方向每2m设U型卡具，用不小于18的三级钢制作。

在梁底第一排主筋和第二排主筋之间、第二排和三排主筋之间设控制筋（垫铁），规格为25，间距为1m，长度为梁宽减去两侧保护层厚度。

详见下图：梁钢筋绑扎措施筋6.楼板、梯板负筋固定方法在模板上弹出钢筋分隔线和预留孔洞位置线，按线绑扎底层钢筋。

电工随后配管，钢筋工按要求铺设保护层垫块，保证钢筋保护层厚度；然后再铺设马凳，采用三级12钢筋制作，马凳支撑点排距不大于600mm，呈梅花形布置。

**工程措施筋专项施工方案编制人：审核人：审批人：北京**工程建设有限公司**工程项目经理部2015年07月目录1．编制依据 (2)2．工程概况： (3)2.1设计概况： (3)3．主要辅助筋施工工艺： (4)3.1、钢筋支撑筋 (4)3.2、墙体定位筋 (6)3.3、柱定位筋 (9)3.4．梁定位筋 (11)3.5 梁、板处后浇带附加钢筋 (11)4．注意事项 (12)1．编制依据1.1、《北京市建设工程安全生产管理标准化手册》2010年8月。
