大连理工大学2015年秋《钢筋混凝土结构》课程设计离线作业答案网络教育学院《钢筋混凝土结构课程设计》题目:梅兰厂房学习中心:江苏省泰州市姜堰奥鹏专业:土木工程年级:学号:学生:指导教师:1 基本情况一、设计资料梅兰化工厂房。
采用钢筋混凝土内框架承重,外墙为370mm 砖砌承重。
采用单向板肋梁楼盖。
楼面做法:20mm 厚水泥砂浆面层,钢筋混凝土现浇板,15mm 厚石灰砂浆抹灰。
荷载:永久荷载,包过梁、柱、板及构造层自重,钢筋混凝土容重253kN/m ,水泥砂浆容重203kN/m ,石灰砂浆容重173kN/m ,分项系数1.2G γ=。
可变荷载,楼面均分布荷载为7.53 kN/m ,分项系数1.3K γ=。
材料选用:混凝土采用C30(c f =14.32N/mm ,t f =1.432N/mm )钢筋主梁、次梁采用HRB335级(y f =3002kN/m )钢筋,其它均用HPB300级(y f =2703kN/m )钢筋。
+二、楼盖的结构平面布置主梁沿房屋的横向布置,次梁沿纵向布置。
主梁的跨度是5.7m,次梁的跨度是4.8m 。
梁每跨内布置两根次梁。
其间距是1.9m 。
楼盖的布置如图1所示。
根据构造要求,板厚取19008047.54040lh mm mm =≥≈=次梁截面高度应满足48004800266400 18121812l lh mm ===取h=400mm,截面宽度取为b=200mm。
主梁的截面高度应满足57005700380~570 15101510l lh mm ===取截面高度h=500mm,截面宽度取为b=250mm。
三、板的计算按塑性分析法计算内力。
1、荷载恒荷载标准值:20mm 水泥砂浆面层 320.0220/0.4/m kN m kN m ?= 80mm 钢筋混凝土板 320.0825/ 2.0/m kN m kN m ?= 15mm 厚石灰砂浆抹灰 320.01517/0.255/m kN m kN m ?=22.655/k g kN m =活荷载标准值 27.5/k q kN m =横荷载设计值21.2 2.655 3.186/g kN m =?= 活荷载设计值21.37.59.75/q kN m =?=合计212.936/g q kN m +=2、内力计算次梁的截面200400mm mm ?,板在墙上的支撑长度为120mm ,则板的计算跨度为:边跨00.20.081.90.12 1.72222n h l l m =+=--+= 0.20.121.90.12 1.74222n a l m +=--+= ∴0 1.72l m =中间跨 0 1.90.2 1.7l m =-=跨度差0000(1.72 1.7)/1.7 1.210-=<说明可按等跨连续板计算内力。

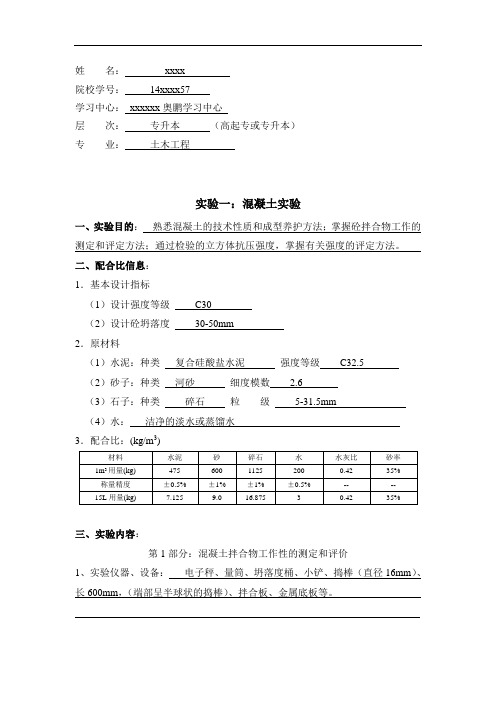

姓名:xxxx院校学号:14xxxx57学习中心:xxxxxx奥鹏学习中心层次:专升本(高起专或专升本)专业:土木工程实验一:混凝土实验一、实验目的:熟悉混凝土的技术性质和成型养护方法;掌握砼拌合物工作的测定和评定方法;通过检验的立方体抗压强度,掌握有关强度的评定方法。
二、配合比信息:1.基本设计指标(1)设计强度等级C30(2)设计砼坍落度30-50mm2.原材料(1)水泥:种类复合硅酸盐水泥强度等级C32.5(2)砂子:种类河砂细度模数 2.6(3)石子:种类碎石粒级5-31.5mm(4)水:洁净的淡水或蒸馏水3.配合比:(kg/m3)三、实验内容:第1部分:混凝土拌合物工作性的测定和评价1、实验仪器、设备:电子秤、量筒、坍落度桶、小铲、捣棒(直径16mm)、长600mm,(端部呈半球状的捣棒)、拌合板、金属底板等。
2、实验数据及结果第2部分:混凝土力学性能检验1、实验仪器、设备:标准试模:150mm*150mm*150mm、振动台、压力试验2、实验数据及结果四、实验结果分析与判定:(1)混凝土拌合物工作性是否满足设计要求,是如何判定的?答:满足设计要求。
实验要求混凝土拌合物的塌落度30-50mm,因此实验结果中塌落度为40mm,符合要求;捣棒在已塌落的拌合物锥体贴侧面轻轻敲打,锥体逐渐下沉表示粘聚性良好;塌落度筒提起后仅有少量稀浆水从底部析出表示保水性良好。
(2)混凝土立方体抗压强度是否满足设计要求。
是如何判定的?答:满足设计要求。
该组试件的抗压强度分别是31。
7Mpa、38.4Mpa、38.7Mpa ,因31.7与38.4的差值大于38.4的15%,因此把最大值最小值一并舍除,取38,4Mpa作为该组试件的抗压强度值,38.4Mpa大于38.2Mpa,因此所测混凝土强度满足设计要求。
实验二:钢筋混凝土简支梁实验一、实验目的:1。
分析梁的破坏特征,根据梁的裂纹开展判断梁的破坏形态。
2。
观察裂纹开展,记录梁受力和变形过程,画出荷载挠度曲线。
作业二参考答案一、选择题1.D 2.C 3.B 4.D 5.D二、判断题1.× 2.∨ 3.⨯ 4.∨ 5.∨三、求图示简支梁C 点的竖向位移,EI=常数。
解:(1)作M P 图(2)作M 图(3)计算C 点竖向位移 22Cy 112l 12l 222l 12l 1[ql ql EI 23993331892∆=⨯⨯⨯⨯+⨯⨯⨯⨯ 221l 12l 22l 12l 1ql ql ]237293337292+⨯⨯⨯⨯+⨯⨯⨯⨯ 413ql ()1458EI=↓q2ql 918M P 图2l 9M 图四、计算图示刚架结点C 的水平位移和转角,EI=常数。
1.计算C 点水平位移 解:(1)作M P 图(2)作M 图(3)计算C 点水平位移 42Cx12l 1l 1ql ql ()EI 382248EI∆=⨯⨯⨯⨯=→q1l2.计算C 点转角 (1)M P 图同上 (2)作M 图(3)计算C 点转角32C 12l 11ql ql 1EI 38224EIϕ=⨯⨯⨯⨯=( )五、试求图示刚架点D 的竖向位移,EI=常数。
解:(1)作M P 图P l(2)作M 图(3)计算D 点竖向位移 P P Dy P F l F l 11l l 2l [()l F l]EI 2222232∆=⨯⨯+⨯+⨯⨯ 3P 29F l ()48EI=↓六、求图示桁架结点B 的竖向位移,已知桁架各杆的EA=21⨯104 kN 。
解:(1)计算实际荷载作用下桁架各杆的轴力(2)计算虚设单位荷载作用下桁架各杆的轴力(3)计算B 点竖向位移 NP N By F F l EA ∆=∑16553[(90)()62(100)()52505+2606]EA 8888=-⨯-⨯+⨯-⨯-⨯+⨯⨯⨯⨯⨯⨯ 341612.51612.57.6810m 7.68mm()EA 2110-==≈⨯=↓⨯七、确定下列结构的超静定次数。
1.5次 2.1次 3.4次 4.7次八、用力法计算图示结构,并作弯矩图。

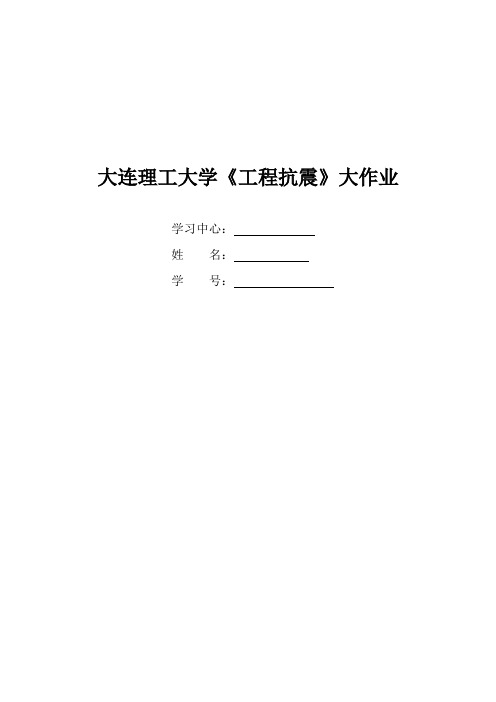

大连理工大学《工程抗震》大作业学习中心:姓名:学号:题目二:底部剪力法。
某六层钢筋混凝土框架结构,建造于大体烈度为7度区域,场地为Ⅱ类,设计地震分组为第二组。
结构首层层高4m,其余各层层高3m,经质量集中后,各楼层的重力荷载代表值别离为:1900kNG=,2345700kNG G G G====,6650kNG=。
结构的大体周期为,阻尼比为0.05ξ=。
求各层水平地震作用标准值。
解:由题目可知,抗震设防烈度为7度(由于题目没有给出大体地震加速度的值,一样明白得为),且为多遇地震。
查下表可得:αmax=。
由题目可知,设计地震分组为第二组,Ⅱ类场地类别,查下表可得:Tg=。
钢筋混凝土结构阻尼比题目已给出,为ξ=,那么:水平地震阻碍系数曲线衰减系数:γ=+(ξ)/+6ξ)=阻尼比调整系数:η2=1+ξ)/+ξ)=1那么:α1=(Tg/T1)rη2αmax=()××≈因为:T1=>=×=,<Tg=≤。
查下表可知,δn=+=×+≈总水平地震作用标准值:FEk=α1Geq=×(900+700+700+700+700+650)×85%=各楼层水平地震作用标准值:Fi=GiHiFEk(1-δn)/∑GjHj (i=1,2,3,n)∑GjHj=900×4+700×7+700×10+700×13+700×16+650×19=48150KN•m F1k=[900×4××]/48150=F2k=[700×7××]/48150=F3k=[700×10××]/48150=F4k=[700×13××]/48150=F5k=[700×16××]/48150=F6k=[650×19××]/48150=题目四:多层砖砌体衡宇的楼、屋盖应符合哪些要求?答:多层砖砌体衡宇的楼、屋盖应符合以下要求:一、现浇钢筋混凝土楼板或屋面板伸进纵、横墙内的长度,均不该小于120mm。
作业二参考答案一、选择题1.D 2.C 3.B 4.D 5.D二、判断题1.× 2.∨ 3.⨯ 4.∨ 5.∨三、求图示简支梁C 点的竖向位移,EI=常数。
解:(1)作M P 图(2)作M 图(3)计算C 点竖向位移 22Cy 112l 12l 222l 12l 1[ql ql EI 23993331892∆=⨯⨯⨯⨯+⨯⨯⨯⨯ 221l 12l 22l 12l 1ql ql ]237293337292+⨯⨯⨯⨯+⨯⨯⨯⨯ 413ql ()1458EI=↓q2ql 918M P 图2l 9M 图四、计算图示刚架结点C 的水平位移和转角,EI=常数。
1.计算C 点水平位移 解:(1)作M P 图(2)作M 图(3)计算C 点水平位移 42Cx12l 1l 1ql ql ()EI 382248EI∆=⨯⨯⨯⨯=→q1l2.计算C 点转角 (1)M P 图同上 (2)作M 图(3)计算C 点转角32C 12l 11ql ql 1EI 38224EIϕ=⨯⨯⨯⨯=( )五、试求图示刚架点D 的竖向位移,EI=常数。
解:(1)作M P 图P l(2)作M 图(3)计算D 点竖向位移 P P Dy P F l F l 11l l 2l [()l F l]EI 2222232∆=⨯⨯+⨯+⨯⨯ 3P 29F l ()48EI=↓六、求图示桁架结点B 的竖向位移,已知桁架各杆的EA=21⨯104 kN 。
解:(1)计算实际荷载作用下桁架各杆的轴力(2)计算虚设单位荷载作用下桁架各杆的轴力(3)计算B 点竖向位移 NP N By F F l EA ∆=∑16553[(90)()62(100)()52505+2606]EA 8888=-⨯-⨯+⨯-⨯-⨯+⨯⨯⨯⨯⨯⨯ 341612.51612.57.6810m 7.68mm()EA 2110-==≈⨯=↓⨯七、确定下列结构的超静定次数。
1.5次 2.1次 3.4次 4.7次八、用力法计算图示结构,并作弯矩图。
大连理工大学智慧树知到“土木工程”《土力学与地基基础》网课测试题答案(图片大小可自由调整)第1卷一.综合考核(共15题)1.土力学中,塑性指数可用于对无粘性土进行分类。
()A.正确B.错误2.e-p曲线中,压力p指的是有效应力。
()A.错误B.正确3.建筑物的长高比越大,其整体刚度越大。
()A.正确B.错误4.有一原状土样切满于体积为1500px3的环刀内,称得总质量为114g,经105℃烘干至恒重为89g,已知土粒比重为2.69。
则该土的孔隙比为()。
A.0.813B.0.974C.0.798D.0.7935.现有地基中某点的竖向自重应力为100KPa,静水压力为30KPa,土的静止侧压力系数为0.25,则该点的侧向自重应力为()。
A.60KPaB.50KPaC.30KPaD.25KPa6.对于框架结构,地基变形一般由()控制。
A.沉降量B.沉降差C.倾斜D.局部倾斜7.在层厚较大的高灵敏度流塑粘性土中,一般不宜采用间距小而桩数多的打入式桩基。
()A.错误B.正确8.属于非挤土桩的是()。
A.实心的混凝土预制桩B.下端封闭的管桩C.沉管灌注桩D.钻孔桩9.粘性土最主要的物理特征并非密实状态,而是土的软硬程度或土对外力引起变形或破坏的抵抗能力。
()A.错误B.正确10.库仑土压力理论一般假设墙后填土中的滑动破裂面是平面,且通过墙踵。
()A.错误B.正确11.饱和粘性土的抗剪强度指标()。
A.与排水条件有关B.与基础宽度有关C.与试验时的剪切速率无关D.与土中孔隙水压力是否变化无关12.塑性区是指地基中已发生剪切破坏的区域。
随着荷载的增加,塑性区会逐渐发展扩大。
()A.错误B.正确13.在基底压力相同的均布荷载作用下,基础底面积越大,附加应力传递的越深。
()A.错误B.正确14.细粒土的渗透系数,采用“常水头”试验进行测定。
()A.错误B.正确15.水泥土搅拌桩复合地基处理应符合哪些规定?第2卷一.综合考核(共15题)1.当挡土墙向离开土体方向移动或转动时,作用在墙背上的土压力就是主动土压力。
姓名:院校学号:学习中心:层次:专业:实验一:混凝土实验一、实验目的:1.熟悉混凝土的技术性质和成型养护方法;2。
掌握混凝土拌合物工作性的测定和评定方法;3。
通过检验混凝土的立方体抗压强度,掌握有关强度的评定方法。
二、配合比信息:1.基本设计指标(1)设计强度等级 C30(2)设计砼坍落度 30—50mm2.原材料(1)水泥:种类复合硅酸盐水泥强度等级 PC32.5Mpa (2)砂子:种类河砂细度模数(3)石子:种类碎石粒级5—31.5mm连续级配(4)水: 洁净的淡水或蒸馏水3.配合比:(kg/m3)三、实验内容:第1部分:混凝土拌合物工作性的测定和评价1、实验仪器、设备:电子称:量程50kg,感量50g;量筒;塌落度筒;拌铲;小铲;捣棒(直径16mm、长600mm,端部呈半球形的捣棒);拌和板;金属底板;2、实验数据及结果第2部分:混凝土力学性能检验1、实验仪器、设备:标准试模:150mm×150mm;振动台;压力试验机:测量精度为±1%,试件破坏荷载应大于压力机全量程的20%且小于压力机全量程的80%;标准养护室2、实验数据及结果四、实验结果分析与判定:(1)混凝土拌合物工作性是否满足设计要求,是如何判定的?满足设计要求。
实验要求混凝土拌合物的塔落度30—50mm,而此次实验结果中塔落度为40mm,符合要求;捣棒在已坍落的拌合物锥体侧面轻轻敲打,锥体逐渐下沉表示粘聚性良好;坍落度筒提起后仅有少量稀浆从底部析出表示保水性良好。
(2)混凝土立方体抗压强度是否满足设计要求。
是如何判定的?满足设计要求。
该组试件的抗压强度分别为31.7MPa、38.4MPa、38.7MPa,因31.7与38.4的差值为6.7,大于38.4的15%计5.76,因此把最大值最小值一并舍除,取38。
4MPa作为该组试件的抗压强度值,38。
4MPa大于38。
2MPa,所以所测混凝土强度满足设计要求.实验二:钢筋混凝土简支梁实验一、实验目的: 1. 通过对钢筋混凝土梁的承载力、应变、挠度及裂缝等参数的测定,熟悉钢筋混凝土受弯构件正截面破坏的一般过程及其特征,加深对书本理论知识的理解。
大连理工大学智慧树知到“土木工程”《道路工程》网课测试题答案(图片大小可自由调整)第1卷一.综合考核(共15题)1.下列排水设施中,属于地下排水设施的有()。
A、渗沟B、截水沟C、边沟D、排水沟E、盲沟2.SMA路面在路用性能方面的特点是()。
A、低温和高温稳定性好B、水稳性差C、疲劳性能好D、构造深度大,防滑性好E、抗老化性能好3.关于我国公路与城市道路路面设计规范中的规定正确的选项是()。
A.单轴双轮组轴重为100kNB.单轴双轮组轴重为120kNC.单轮传压面当量圆直径为10.65cmD.单轮传压面当量圆直径为21.30cmE.轮胎接地压强为0.7MPa4.计算交通量,应将行驶中的各种车辆,折算为某种标准车辆。
我国公路及城市道路以()为计算标准。
A.大型车B.小客车C.中型车D.拖挂5.漂石是指巨粒组质量为()的土。
A、大于75%B、50%~75%C、15%~50%D、小于15%6.路面结构层由于抗剪强度不足而产生严重破坏情况中,有下列哪些情况?()A.路面整体结构发生剪切破坏B.部分结构层发生剪切破坏C.面层材料产生纵向推移D.面层材料产生横向推移E.断层7.磨耗层的作用是()。
A.抵抗由车轮水平力所引起的磨耗和松散B.抵抗大气温度的破坏作用C.抵抗由轮后吸力所引起的磨耗和松散D.抵抗大气湿度变化的破坏作用E.提高路面平整度8.各结构层不得设计小于()厚的半刚性材料薄层。
A.120mmB.150mmC.180mmD.200mm9.沥青路面平整度降低的原因有()。
A、路基路面的不均匀沉陷B、基层质量不好,顶面不平整C、与压实度不可能同时兼顾D、路面横向裂缝的产生E、施工方法不当10.下列不能用作路堤填料的是()。
A、钢渣和粉煤灰B、淤泥C、冻土D、盐渍土E、沼泽土11.高速公路、一级公路沥青混合料的配合比设计包括()。
A.目标配合比设计B.生产配合比设计C.生产配合比设计验证D.确定施工级配允许波动范围E.标准配合比设计12.为说明公路交通负荷状况,以交通流状态为划分条件,定性地描述交通流从自由流到稳定流再到饱和流和强制流的变化阶段。
大工15春《土木工程测试技术》在线作业2概述本文档是关于土木工程测试技术在线作业2的报告。
题目一题目一要求对土工试验中常用的原位试验方法进行介绍,并选择其中一种试验方法进行详细阐述。
经过调研和分析,本报告选择测定土壤水分含量的原位试验方法进行详细讲解。
原位试验方法介绍原位试验方法是指在实际土体内进行的试验,以获取土壤的特性参数。
常用的原位试验方法包括渗透试验、沉降观测、压缩试验等。
这些方法可以帮助工程师评估土体的力学性质和水分含量等关键指标。
测定土壤水分含量的原位试验方法测定土壤水分含量是土木工程中常见的原位试验之一,它能够帮助土木工程师了解土壤的水分状况,从而判断土壤的稳定性和适用性。
在实际施工中,准确测定土壤水分含量对工程的安全和可靠性至关重要。
测定土壤水分含量的常用原位试验方法有以下几种:1. 干湿法:通过取样并测定干湿重量差异来计算土壤的水分含量。
2. 电阻法:利用土壤的电阻性质来测定土壤水分含量,常用的仪器是TDR(Time Domain Reflectometry)。
3. 核磁共振法:通过核磁共振技术来测定土壤水分含量,可以非破坏性地获取数据。
每种方法都有其适用的场景和特点,工程师可以根据具体情况选择合适的方法进行水分含量的测定。
题目二题目二要求分析不同土壤水分含量对土壤抗剪强度的影响。
经过研究和分析,本报告得出以下结论:不同土壤水分含量对土壤抗剪强度有着显著的影响。
一般情况下,当土壤水分含量较低时,土壤颗粒之间相互之间的接触较紧密,土壤体积较小,因此土壤的抗剪强度较高。
但是当土壤水分含量超过一定范围时,土壤内水分对土壤粘聚力的影响逐渐增强,造成土壤颗粒间的滑动和相互分散,从而降低土壤的抗剪强度。
因此,在土木工程施工中,工程师必须充分考虑土壤水分含量对土壤抗剪强度的影响,合理控制土壤水分含量,以确保工程的稳定性和安全性。
结论本报告通过介绍测定土壤水分含量的原位试验方法,并分析了不同土壤水分含量对土壤抗剪强度的影响。
作业二参考答案一、选择题1.D 2.C 3.B 4.D 5.D二、判断题1.× 2.∨ 3.⨯ 4.∨ 5.∨三、求图示简支梁C 点的竖向位移,EI=常数。
解:(1)作M P 图(2)作M 图(3)计算C 点竖向位移 22Cy 112l 12l 222l 12l 1[ql ql EI 23993331892∆=⨯⨯⨯⨯+⨯⨯⨯⨯ 221l 12l 22l 12l 1ql ql ]237293337292+⨯⨯⨯⨯+⨯⨯⨯⨯ 413ql ()1458EI=↓q2ql 918M P 图2l 9M 图四、计算图示刚架结点C 的水平位移和转角,EI=常数。
1.计算C 点水平位移 解:(1)作M P 图(2)作M 图(3)计算C 点水平位移 42Cx12l 1l 1ql ql ()EI 382248EI∆=⨯⨯⨯⨯=→q1l2.计算C 点转角 (1)M P 图同上 (2)作M 图(3)计算C 点转角32C 12l 11ql ql 1EI 38224EIϕ=⨯⨯⨯⨯=( )五、试求图示刚架点D 的竖向位移,EI=常数。
解:(1)作M P 图P l(2)作M 图(3)计算D 点竖向位移 P P Dy P F l F l 11l l 2l [()l F l]EI 2222232∆=⨯⨯+⨯+⨯⨯ 3P 29F l ()48EI=↓六、求图示桁架结点B 的竖向位移,已知桁架各杆的EA=21⨯104 kN 。
解:(1)计算实际荷载作用下桁架各杆的轴力(2)计算虚设单位荷载作用下桁架各杆的轴力(3)计算B 点竖向位移 NP N By F F l EA ∆=∑16553[(90)()62(100)()52505+2606]EA 8888=-⨯-⨯+⨯-⨯-⨯+⨯⨯⨯⨯⨯⨯ 341612.51612.57.6810m 7.68mm()EA 2110-==≈⨯=↓⨯七、确定下列结构的超静定次数。
1.5次 2.1次 3.4次 4.7次八、用力法计算图示结构,并作弯矩图。
大连理工大学2015春《土木工程实验(二)》离线作业答案
实验一:混凝土实验
一、实验目的:1、熟悉混凝土的技术性质和成型养护方法;2、掌握砼拌合物工作性的测定和评定方法;3、通过检验砼的立方体抗压强度,掌握有关强度的评定方法。
二、配合比信息:
1.基本设计指标
(1)设计强度等级C30
(2)设计砼坍落度30-50mm
2.原材料
(1)水泥:种类复合硅酸盐水泥强度等级C32.5
(2)砂子:种类河砂细度模数 2.6
(3)石子:种类碎石粒级5-31.5mm
(4)水:洁净的淡水或蒸馏水
3.配合比:(kg/m3)
三、实验内容:
第1部分:混凝土拌合物工作性的测定和评价
1、实验仪器、设备:电子秤、量筒、坍落度筒、拌铲、小铲、捣棒(直径16mm、长600mm,端部呈半球形的捣棒)、拌合板、金属底板等。
2、实验数据及结果
第2部分:混凝土力学性能检验
1、实验仪器、设备:标准试模:150mm×150mm×150 mm 、振动台、压力试验机(测量精度为±1%,时间破坏荷载应大于压力机全量程的20%;且小于压力机全量程的80%。
)、压力试验机控制面板、标准养护室(温度20℃±2℃,相对湿度不低于95%。
)
2、实验数据及结果
四、实验结果分析与判定:
(1)混凝土拌合物工作性是否满足设计要求,是如何判定的?
答:满足设计要求。
实验要求混凝土拌合物的塌落度30—50mm,而此次实验结果中塌落度为40mm,符合要求;捣棒在已塌落的拌合物锥体侧面轻轻敲打,锥体逐渐下沉表示粘聚性良好;塌落度筒提起后仅有少量稀浆从底部析出表示保水性良好。
(2)混凝土立方体抗压强度是否满足设计要求。
是如何判定的?
答:满足设计要求。
该组试件的抗压强度分别为31.7MPa、38.4MPa、38.7 MPa,因31.7与38.4的差值大于38.4的15%,因此把最大值最小值一并舍除,取38.4 MPa作为该组试件的抗压强度值,38.4 MPa大于38.2 MPa,因此所测混凝土强度满足设计要求。
实验二:钢筋混凝土简支梁实验
一、实验目的: 1.分析梁的破坏特征,根据梁的裂纹开展判断梁的破坏形态。
2.观察裂纹开展,记录梁受力和变形过程,画出荷载挠度曲线。
3.根据每级荷载下应变片的应变值分析应变沿截面高度是否成线性。
4.测定梁开裂荷载和破坏荷
载,并与理论计算值进行比较。
二、实验基本信息:
1.基本设计指标
(1)简支梁的截面尺寸150mm×200mm
(2)简支梁的截面配筋(正截面)
2.材料
(1)混凝土强度等级C30
(2)钢筋强度等级HRB335
三、实验内容:
第1部分:实验中每级荷载下记录的数据
注:起裂荷载为裂缝开始出现裂缝时所加荷载的数值。
第2部分:每级荷载作用下的应变值
四、实验结果分析与判定:
(1)根据试验梁材料的实测强度及几何尺寸,计算得到该梁正截面能承受最大荷载为90.2kN,与实验实测值相比相差多少?
答:最大荷载C30混凝土,f c=14.3N/mm2,α1=1 ,HRB335钢筋,f c=300N/mm2环境取为一类,保护层厚度取为20mm界限的相对受压区为δ=0.55,取αs=45mm,h o=200-45=155mm,M=1.0x14.3x150x155x0.55x(1-0.5x0.55)=132.574KN.m
与实验相比较132.6-90.2=42.4 KN.m,即与实验实测值相比相差42.4 KN.m
实验三:静定桁架实验
一、实验目的: 1.掌握杆件应力——应变关系与桁架的受力特点。
2.对桁架节点位移、支座沉降和杆件内力测量,以及对测量结果处理分析,掌握静力非破坏实验基本过程。
3.结合实际工程,对桁架工作性能做出分析与评定。
二、实验数据记录:
桁架数据表格
三、实验内容:
第1部分:记录试验微应变值和下弦杆百分表的读数,并完成表格
第2部分:记录试验微应变值和下弦杆百分表的读数,并完成表格
四、实验结果分析与判定:
1. 将第一部分中内力结果与桁架理论值对比,分析其误差产生的原因?
由于理论计算的数值均略大于实测值,可能的原因如下:实际的桁架结点由于约束的情况受实验影响较大,并非都为理想的铰接点,因此部分结点可以传递弯矩,而实际的桁架轴线也未必都通过铰的中心,且荷载和支座反力的作用位置也可能有所偏差,所以实际的内力值要与理论值有误差。
2. 通过试验总结出桁架上、下弦杆与腹杆受力特点,若将实验桁架腹杆反向布置,对比一下两者优劣。
当承受竖向向下荷载时,上弦受压,下弦、腹杆受拉。
通过受力分析可以得出,反向布置之后,腹杆由之前的受拉变为受压,但是受力的大小不变。
据此为避免压杆失稳,实验中布置的桁架形式更优越,受力更合理,更能发挥材料的作用。
实验四:结构动力特性测量实验
一、实验目的:1、了解动力参数的测量原理。
2、掌握传感器、仪器及使用方法。
3、通过震动衰减波形求出系统的固有频率和阻尼比。
二、实验设备信息:
1、设备和仪器
2、简支梁的基本数据
三、实验内容:
根据相邻n个周期的波峰和时间信息,并根据公式计算一阶固有频率和阻尼比
根据公式:(1)1d
f T =、(2)1 2i i d A t n A t nT ζπ≈+()ln ()计算上述表格中的频率和阻尼比,填写到上表中。
i A t ()为第i 个波形的波峰幅值,i d A t nT +()为第i+n
个波形的波峰幅值。
四、问题讨论:
1. 在实验中拾振器的选择依据是什么?使用时有什么注意事项?
答 :1、拾振器的选择依据有灵敏度、频响、量程 。
使用时注意:1、灵敏度:土木工程和超大型机械结构的振动在1~100ms-2
左右,可选300~30pC/ms-2的速度传感器。
2、频率:土木工程一般是低频振
动,加速度传感器频率响应范围可选择0.2~1kHz.。
3、传感器的横向比要小,
以尽可能减小横向扰动对测量频率的影响。
使用注意事项:量程范围,调整量程范围,使实验数据达到较好的信噪比;调整原则,不要使仪器过载,也不要使得信号过小。
2. 什么是自由振动法?
答:自由震动法就是在实验室中采用初位移或初速度的突卸或突加载的方法,
使结构受一冲击荷载作用而产生自由振动。
