机电传动控制复习公式E=U-IR 、E=Ke@n 、T=Kt@Ia(Kt=9.55Ke)一.填空题.（20x1分）1.长期过载保护装置：热继电器。
2.直流电动机作为电枢绕组时将在内部产生：感应电动势。
3.直流电动机的励磁方式有：他励、并励、串励、复励。
4.机电传动系统的负载特性：恒转矩负载特性（分为反抗性恒转矩负载与位能性恒转矩负载）、离心式通风机负载特性、直线型负载特性、恒功率型负载特性。
5.机电传动系统有两种运行状态：静态（稳态）与动态（暂态）。
6.加快机电传动系统过度的方法：减小系统的飞轮转矩（即缩短时间T）、增加动态转矩。
7.直流电机的结构包括：定子（又称磁极，产生主磁场和支撑电机）、转子（又称电枢，产生感应电动势及产生机械转矩以实现能量的转换）。
8.为了加强冷却，电枢铁芯应有：轴向通风孔。
（原因：产生感应电流-涡流，会发热）9.为使直流电动机获得较大转矩，应该增大：电枢电流Ia.10.直流电动机电路电源接通顺序：先加励磁电源，再加电枢电源。
11.直流电动机机械特性一般分为：绝对硬特性（β趋近无穷大）、硬特性（β>10）、软特性（β<10）。
12.人为机械特性：附加电阻\电抗（定子电路或转子串接电阻）、改变电压U （降低电动机）、改变磁通量。
13.直流串励电动机不允许空载的原因是：会发生飞车事故。
14.规定电枢的瞬时电流不得大于额定电流的：2倍。
15.他励直流电动机的（电气）制动分为：反馈制动、反接制动（电源反接与倒拉反接）、能耗制动。
16.定子由：铁芯、绕组、机座组成；转子由：铁芯与绕组组成。
17.异步电动机（转子转速不等于同步转速）按绕组形式的不同分为：绕线异步电动机与笼型异步电动机。
18.三相电动机的定子绕组由：星型(Y)与三角形（△）两种接法。
19.笼型异步电动机启动方法：直接启动、电阻或电抗器降压启动、Y—-△降压启动、自耦变压器降压启动、软启动器。
20.绕线异步电动机启动方法：逐级切除启动电阻法、频敏变阻器启动。
机电传动控制总复习第1章 绪论1、机电传动系统的主要组成部分。
2、电动机自动控制方式大致可分为哪三种？断续控制、连续控制和数字控制三种。

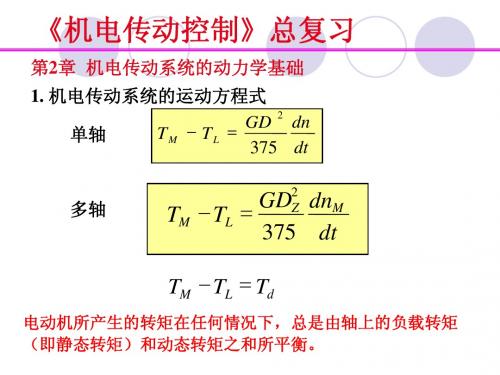

第2章 机电传动系统的动力学基础 1、机电传动系统的运动方程式：dtd JT T L M ω=- （2.1） 运动方程式的实用形式：dt dnGD T T L M 375)(2=- （2.4）2、（1）当L M T T =时，加速度0==dtdna ，则常数=n ，系统处于稳定运行状态（包括静止状态）。
为此，要使系统达到稳定，先决条件必须使L M T T =。
（2）当M T ＞L T 时，加速度0>dtdn，即转速在升高，系统处于加速过程中。
由此可知，要使系统从静止状态起动运转，必须使起动时的电磁转矩（称之为起动转矩）大于0=n 时的负载转矩。
（3）当M T ＜L T 时，加速度0<dtdn，转速在降低，系统处于减速过程中。
所以要使系统从运转状态停转（即制动），必须减小电磁转矩使之小于负载转矩，甚至改变M T 的方向。
作业：7、试列出下图所示几种情况下系统的运动方程式，并说明系统的运行状态时加速、减速还是匀速。
（图中箭头方向表示转矩的实际作用方向。
）M LT T >M LT T =M LT T =（a ） （b ） （c ）M LT T =M LT T <M LT T >（d ） （e ） （f ）答：（a ）因为T M 为正方向，是拖动转矩，T L 为正方向，是制动转矩，且T d =T M -T L >0，所以系统为加速；（b ）因为T M 为负方向，是制动转矩，T L 为正方向，是制动转矩，且T d =T M -T L <0，所以系统为减速；（c ）因为T M 为负方向，是制动转矩，T L 为负方向，是拖动转矩，且T d =T M -T L =0，所以系统为匀速；（d ）因为T M 为正方向，是拖动转矩，T L 为正方向，是制动转矩，且T d =T M -T L =0，所以系统为匀速；（e ）因为T M 为正方向，是拖动转矩，T L 为正方向，是制动转矩，且T d =T M -T L <0，所以系统为减速；（f ）因为T M 为负方向，是制动转矩，T L 为正方向，是制动转矩，且T d =T M -T L <0，所以系统为减速；第3章 电动机的工作原理及机械特性 3.1 直流电动机的工作原理及机械特性1、直流电机的基本结构和工作原理2、直流电动机机械特性的一般表达式：02a e e t Δ R U n T n n K K K ΦΦ=-=- （3.13）3、（2）人为机械特性①改变电枢电压U 时的人为机械特性 ②电枢回路中串接附加电阻时的人为机械特性 ③改变磁通Φ时的人为机械特性4、根据直流他励电动机处于制动状态时的外部条件和能量传递情况，它的制动状态分为反馈制动、反接制动、能耗制动三种形式。
