迷你DVR测试流程

MINI DVR产品使用说明书产品简介尊敬的客户，感谢您使用我公司的MINI DVR产品。

MINI DVR是新一代的一体化安防监控产品，集成了监视、智能移动物体侦测、循环摄录并存储和模拟视频输出功能。

适应于在商铺、家庭等场所。

产品特点直流12V供电。

支持一路模拟视频输入，一路模拟视频输出。

采用先进的ARM+DSP硬件技术，融合高级智能算法。

TF卡存储，最大支持到16GB大容量卡（支持4GB以上的SDHC卡)。

图像分辨率：CIF, JPG压缩。

支持实时时间调整。

支持OSD实时时间叠加，掉电保持。

支持主机图像回放功能。

对原有视频无任何影响，不需要改动原有布线。

使用拨轮，实现图像飞梭回放。

移动侦测，有动静就拍。

使用2GB的卡最长可达1周的录像时间。

机器内部自带PC播放软件，自动拷贝到TF卡上。

使用户使用方便。

系统规格型号ST-02视频输入格式NTSC/PAL视频输入(CVBS) 1路视频输出(CVBS) 1路分辨率352*288（CIF）显示菜单英语支持(存储介质) SD卡(支持16GB)电源DC 12V(>500MA)使用说明系统几种工作状态的说明：1.智能拍摄状态：系统处于移动侦测拍摄模式，并将图像自动存储至TF卡内。

在监视区域内，有明显移动物体就拍，没有移动目标时处于等候状态。

所以请保障插入机器里的TF卡能被本机可靠的读写。

智能拍摄状态下，模拟视频输出为枪机的原始视频信号，不做任何处理。

参见下放图。

2.录像回放状态：回放TF卡内的图像，回放图像被输出到模拟视频输出端口。

3.时间调整状态：调整机器内部的实时时钟，使叠加在拍摄图像上的时间是准确的。

4.系统加载状态：在机器上电或重新插拔TF卡会进行该状态。

该状态执行完成后自动转入“智能拍摄状态”。

拨轮按键操作说明：1.采用拨轮进行用户操作：录像回放，时间设定，系统信息。

2.a.】或【/上翻一张。

b.拨轮拨至或2秒，图像开始连续向前/向后播放。

按住时间越长，播放速度会越快。

Power in Work Current Power out Video in Video out Encoder Resolution Audio in Micro SD Card Dimension Net Weight DC 3.3-5.5V250mA MaxDC 5V @ Max 250mACVBS@1Vp-p 75ΩCVBS@1Vp-p 75ΩMJPEG@AVIVGA ( 640 x 480 ) @ 30fps ( NTSC ) / 25 fps ( P AL )MICMax 32G25 x 25mm @20 × 20 M2 holes3.5gRunCam Mini FPV DVRUser ManualWarning* Recording files will be saved automatically by segment per each 5 minutes and recording stops when Micro SD card is full.* It takes about 2G capacity for 1 hour recording. Thus an 8G Micro SD card can record about 3.5 hours .* DVR won’t save the file automatically after power off. So please stop recording before power off. Otherwise, you will miss your last recording.BUTTON5V_OUT 3.3-5.5V_IN GND GND VIDEO_IN VIDEO_OUT AUDIO_IN BLUE LED RED LED LED StatusRed LED Constantly on — Power status lightBlue LED Constantly on — In standby modeBlue LED Blink slowly (1 time per second) —In recording modeBlue LED Blink quickly (2 times per second) —Micro SD is full or failed to be recognizedStart Recording* Record automatically with power on(Micro SD Card should be inserted in first).* In standby mode, short press the button to start recording.* In standby mode, long press the button, about 5 seconds,till the blue LED is off, the SD card will be formatted andrecording will start.Stop Recording* In recording mode, short press the button, file will be saved and DVR will turn to standby mode.Format Micro SD Card* In standby mode, long press the button for 5 seconds, the SD card will be formatted and recording will start.。

DVR测试流程范文DVR（数字视频录像机）是一种用于录制和回放视频的设备。

在进行DVR测试之前，需要确保设备已经连接到相应的电源、摄像机和显示器，并且所有的硬件设备都处于良好的工作状态。

本文将详细介绍DVR测试的流程，包括硬件测试、软件测试和功能测试等方面。

一、硬件测试1.电源测试：确保DVR的电源供应正常，电源线连接正确并稳定。

2.视频输入测试：通过连接摄像机，测试视频输入端口是否正常工作，并且能够实时显示视频信号。

3.视频输出测试：连接显示器，测试DVR的视频输出端口是否正常工作，并且能够正常显示录像回放和实时监控画面。

4.硬盘测试：测试DVR的硬盘是否能够正常读写、存储和播放录像图像，并且容量满足存储需求。

二、软件测试1.DVR系统启动测试：测试DVR的系统能否正常启动，并且各项功能都能够正常使用。

2.系统设置测试：测试各项系统设置是否能够成功保存，并且能够按照设置的要求进行录像、回放和网络传输等操作。

3.录像设置测试：测试录像参数的设置是否正确，比如分辨率、帧率、画质等，并且录像时间是否能够按照预设的时间段进行录像。

4.网络设置测试：测试DVR的网络连接是否正常，能否通过网络实现远程监控、操作和数据传输等功能。

5.软件升级测试：测试DVR的软件升级功能是否正常，并且升级的过程是否稳定、安全。

三、功能测试1.录像功能测试：测试DVR的录像功能是否正常，包括实时录像和定时录像等。

测试录像的画质、流畅度、文件格式和文件大小等参数是否满足需求。

2.回放功能测试：测试DVR的回放功能是否正常，能否按照指定的时间段和文件进行回放，并且能够正常显示和播放录像图像。

3.远程监控测试：测试DVR的远程监控功能是否正常，能否通过互联网实现远程登录、监控和操作，并且能够实时显示视频信号。

4.告警功能测试：测试DVR的告警功能是否正常，能否通过连接告警设备（如门磁、红外线探测器等）并设置告警参数，实现告警的触发和处理等功能。

CR MAJ MIN 1表面检查√2印刷效果√3LOGO外观√4结构间隙√√√√√√56项目标示标贴线材检查检测标准类别外观检查序号使用的线材需与要求相符，端子连接口祼露长度不可超过5mm 线路走样必须简洁规范，不能有线路纵横交错等现象使用的连接线是否通过安全认证，安全认证是否有效产品各部件间的组装间隙：A级面不可以≥0.1mm，B级面不可以≥0.3mm，段差不可以≥0.25mm,C级面以不影响功能为原则本体、外箱、配件标签与标贴等，标识位置、规格需要与样品相符，粘贴过程中不可以有折皱、起泡等外观缺陷外协产品内部、外部各零配件不允许有外协厂商相关的标识、文字及代码等产品表面不可有异色，杂质，明显的压痕，不能有明显的刮伤划痕，产品整体颜色需与样品一致。

螺丝有无打漏等；产品表面A、B级面的丝印位置，效果需与样品一致，不可有偏移或参照样品承认的印刷位置参数检测，C级面不做要求LOGO标志清晰，丝印内容需与要求相符，且表面不可以有脏污、残缺等外观缺陷，附着力测试≥4B g．产品级面：B级面　在正常使用过程中消费者转动时可以看到或接触到的面；g．产品级面：C级面　在正常使用过程中消费者打开产品后盖可以看到、接触到的面。

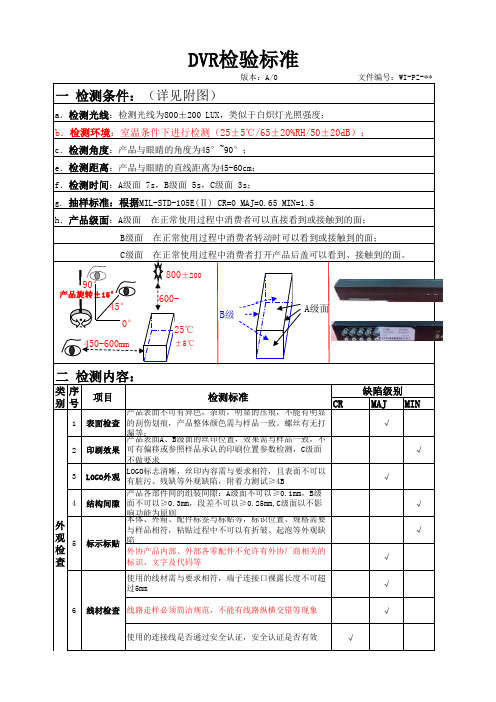

二 检测内容：缺陷级别b．检测环境：室温条件下进行检测（25±5℃/65±20%RH/50±20dB）；c．检测角度：产品与眼睛的角度为45°~90°；e．检测距离：产品与眼睛的直线距离为45-60cm；f．检测时间：A级面 7s，B级面 5s，C级面 3s；g. 抽样标准：根据MIL-STD-105E(Ⅱ) CR=0 MAJ=0.65 MIN=1.5h ．产品级面：A级面　在正常使用过程中消费者可以直接看到或接触到的面；一 检测条件：（详见附图）a．检测光线：检测光线为800±200 LUX，类似于白炽灯光照强度；DVR检验标准版本：A/0 文件编号：WI-PZ-**600-800±20025℃±5℃ 450-600mm产品旋转±15° 45°0° 90°A 级面B 级。

机动车便携式制动性能测试仪操作规程(一).检测目的为了保证机动车安全行驶，可靠地减速、停车和紧急制动，保证人民生命财产的安全，防止事故发生，需要定期对车辆制动性能进行检测。

(二).判定标准GB7258-2017 机动车运行安全技术条件根据GB7258-2017《机动车运行安全技术条件》的规定：机动车行车制动性能和应急制动性能检验应在平坦、硬实、清洁、干燥且轮胎与地面间的附着系数大于等于 0.7的混凝土或沥青路面上进行。

检验时发动机应与传动系统脱开，但对于采用自动变速器的机动车，其变速器换挡装置应位于驱动挡（“D”挡）。

2.1用制动距离检验行车制动性能机动车在规定的初速度下的制动距离和制动稳定性要求应符合表一的规定。

对空载检验的制动距离有质疑时，可用表一规定的满载检验制动距离要求进行。

制动距离：是指机动车在规定的初速度下急踩制动时，从脚接触制动踏板（或手触动制动手柄）时起至机动车停住时止机动车驶过的距离。

制动稳定性要求：是指制动过程中机动车的任何部位（不计入车宽的部位除外）不超出规定宽度的试验通道的边缘线。

表一制动距离和制动稳定性要求机动车类型制动初速度km/h空载检验制动距离要求M满载检验制动距离要求M试验通道宽度m三轮汽车20 ≤5.0 2.5 乘用车50 ≤19.0 ≤20.0 2.5总质量不大于 3500kg 的低速货车30≤ 8.0 ≤ 9.0 2.5其他总质量不大于3500kg 的汽车50≤21.0 ≤22.0 2.5铰接客车、铰接式无轨电车、汽车列车30≤9.5 ≤10.53.0其他汽车30 ≤9.0 ≤10.0 3.0 两轮普通摩托车30 ≤7.0 ——边三轮摩托车30 ≤8.0 2.5 正三轮摩托车30 ≤7.5 2.3 轻便摩托车20 ≤4.0 ——轮式拖拉机运输机组20 ≤6.0 ≤6.5 3.0手扶变型运输机 20 ≤6.5 2.32.2用充分发出的平均减速度检验行车制动性能汽车、汽车列车在规定的初速度下急踩制动时充分发出的平均减速度及制动稳定性要求应符合表二的规定，且制动协调时间对液压制动的汽车应小于等于 0.35s ，对气压制动的汽车应小于等于 0.60s ，对汽车列车、铰接客车和铰接式无轨电车应小于等于 0.80s 。

便携式绿通车辆检测仪验货流程1、当“绿通车辆”到达收费车道窗口时，在岗作业的收费人员按下对讲上报监控分中心，（**车道有绿通车）并通知当班班长对“绿通车辆”进行现场验货。

2、当班班长接到验货通知后，取出“绿通检测仪”对“绿通车辆”进行检测。

3、首先是车头位臵特写的录制：拿到“绿通检测仪”后，首先按“待机键”唤醒设备，设备唤醒后当班班长打开检测设备，站到车头位臵，按下操作面板上的“OK”键，此时“绿通检测仪”显示屏左下角提示“请拍车牌”，再按操作面板上的“OK”键，显示屏左下角出现“5秒倒计时”提示，调整录制角度将车牌清晰录像下来。

4、绿通车辆及货物特写的拍摄：车牌录制完毕后，班长握好检测仪拍摄路线依次为车头、车辆侧部至车辆尾部，绿通车辆录制时要确保拍摄的连贯性并体现车辆轨迹,此时检测仪显示屏左下角提示“请拍货物”。

绿通车辆检验本着“验货准确、快速放行”的原则，根据车辆箱体特点及货物装载情况视频拍摄及货物特写要求如下：（1）通过目测可以直接判断为绿色通道的车辆此类车辆具备车辆侧部货物特写的条件（如装载牲畜车辆），班长按照提示，操作面板上的“OK”键，对货物特写进行拍摄，此时显示屏左下角出现“5秒倒计时”提示，班长需调整录制角度，使录制的货物清晰。

（2）苫布遮盖车辆此类车辆，班长在对车辆拍摄过程中要采取不定点位拍摄的方式，要求车辆掀开驾驶位一侧或副驾驶位一侧的三个点位对货物进行拍摄，取其中一点按照货物特写操作步骤及要求对货物特写进行拍摄。

要求所拍摄三个点位分布均匀。

（3）厢式货车此类车辆，打开厢门后，班长首先对车辆内部全景进行拍摄。

对于厢体内货物填充已满的车辆，对打开部位任选三个点位对货物进行拍摄；对于厢体内货物填充不满的车辆可通过验货伸缩杆深入内部拍摄，任选三个点位对货物进行拍摄，最后取其中一点按照货物特写操作步骤及要求对货物特写进行拍摄。

要求所拍摄三个点位分布均匀。

（4）装箱货物车辆此类车辆，要求对车辆驾驶位一侧或副驾驶位一侧任选三个点位打开纸箱对货物进行拍摄，取其中一点按照货物特写操作步骤及要求对货物特写进行拍摄。

HUSANSO珠海环梭实业有限公司ZHUAI HUANSO INDUSTRIAL CO.,LTD.迷你DVR测试流程编制：审核：批准：文件编号：版本版次：发文日期：生效日期：迷你DVR测试流程1连接好摄像头及电源，天线；DVR的电源，天线。

用A V线连接DVR和监视器。

用网线将DVR连接于路由器。

2根据制单要求，核对各项是否与制作单要求一致。

配件是否完整。

相关设置是否正确。

制式，时间，语言等。

3功能测试1 按菜单键：MENU2 →Camera(enter)3 Register Camter→(enter)4 解锁：Camera 1→(enter) →Unregister Camera 1 ? →Yes→(enter)Camera 1 unregisrered5搜索（对码）Camera 1→(enter)Register camera 1? Yes →(enter)Register Camera 1……按摄像头上pairingCamera 1 registered6 时间(根据订单要求设置)MENU→settings→ date and time7 制式（根据订单要求设置）MENU →settings →N/P standard →(NTSC-PAL)8 系统版本：MENU →settings →system information →Firmware: V1.1.69 QUAD :大画面和4分割画面之间切换11 语言：MENU →settings →language →English 英国Deulsch德国Francals法国Italiano意大利Espanol4此时双击打工电脑上的慧眼随时看“Camera live”软件。

5操作界面显示：慧眼随时看。

6点击“搜索新摄像头”按钮。

在搜索到的摄像头界面，显示“设备号”，输入密码（通常是123456），点击确定。

左边栏将显示添加到的摄像头的设备号。

7鼠标对准刚添加的设备号，点右键，在下拉菜单点击“查看”，此时右边栏将显示所连接的摄像头的图象。

MINI DVR产品使用说明书产品简介尊敬的客户，感谢您使用我公司的MINI DVR产品。

MINI DVR是新一代的一体化安防监控产品，集成了监视、智能移动物体侦测、循环摄录并存储和模拟视频输出功能。

适应于在商铺、家庭等场所。

产品特点直流12V供电。

支持一路模拟视频输入，一路模拟视频输出。

采用先进的ARM+DSP硬件技术，融合高级智能算法。

TF卡存储，最大支持到16GB大容量卡（支持4GB以上的SDHC卡)。

图像分辨率：CIF, JPG压缩。

支持实时时间调整。

支持OSD实时时间叠加，掉电保持。

支持主机图像回放功能。

对原有视频无任何影响，不需要改动原有布线。

使用拨轮，实现图像飞梭回放。

移动侦测，有动静就拍。

使用2GB的卡最长可达1周的录像时间。

机器内部自带PC播放软件，自动拷贝到TF卡上。

使用户使用方便。

a.正向按下拨轮【】，选择“时”，“分”，“年”，“月”，“日”调整。

b.】或【/减1。

c.100秒内无任何按键按下，系统自动回到“智能拍摄状态”。

4.在智能拍摄状态，正向按下拨轮【】，进入系统信息状态。

a.正向按下拨轮【】，系统返回到“智能拍摄状态”。

b.100秒内无任何按键按下，系统自动回到“智能拍摄状态”。

5.系统加载状态：当系统重新上电或者TF卡重新插拔，进入“系统加载状态”。

系统加载完成后，将自动返回到“智能摄录状态.操作面板示意图LED指示灯说明：1.绿灯快速闪烁，系统处于“加载状态”或者系统错误（如TF卡不正常）。

2.绿灯慢速闪烁，系统处于“智能摄录状态”。

3.蓝灯闪烁，拍摄图像状态。

4.蓝灯灭，处于拍摄等候状态。

智能拍摄状态摄录回放状态系统信息状态时间设定状态SD卡加载状态产品初次安装：1.准备一张好的TF卡。

并确定容量在256MB~16GB之内，以及卡内数据您不再需要。

2.将卡插入机器，然后上电。

如果该卡未曾被该机器使用过，第一次插入机器时，机器将会对该卡进行格式化和建立文件系统。
