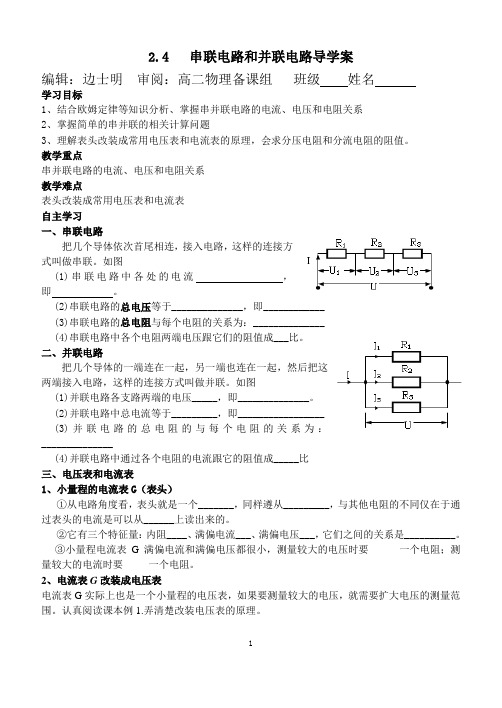

2.4 串联电路和并联电路导学案编辑：边士明审阅：高二物理备课组班级姓名学习目标1、结合欧姆定律等知识分析、掌握串并联电路的电流、电压和电阻关系2、掌握简单的串并联的相关计算问题3、理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。
教学重点串并联电路的电流、电压和电阻关系教学难点表头改装成常用电压表和电流表自主学习一、串联电路把几个导体依次首尾相连，接入电路，这样的连接方式叫做串联。
如图(1)串联电路中各处的电流，即。
(2)串联电路的总电压等于______________，即____________(3)串联电路的总电阻与每个电阻的关系为：______________(4)串联电路中各个电阻两端电压跟它们的阻值成___比。
二、并联电路把几个导体的一端连在一起，另一端也连在一起，然后把这两端接入电路，这样的连接方式叫做并联。
如图(1)并联电路各支路两端的电压_____，即______________。
(2)并联电路中总电流等于_________，即_________________(3)并联电路的总电阻的与每个电阻的关系为：______________(4)并联电路中通过各个电阻的电流跟它的阻值成_____比三、电压表和电流表1、小量程的电流表G（表头）①从电路角度看，表头就是一个_______，同样遵从_________，与其他电阻的不同仅在于通过表头的电流是可以从______上读出来的。
②它有三个特征量：内阻____、满偏电流___、满偏电压___，它们之间的关系是__________。
③小量程电流表G满偏电流和满偏电压都很小，测量较大的电压时要______一个电阻；测量较大的电流时要_____一个电阻。
2、电流表G改装成电压表电流表G实际上也是一个小量程的电压表，如果要测量较大的电压，就需要扩大电压的测量范围。
认真阅读课本例1.弄清楚改装电压表的原理。
3、电流表G 改装成大量程电流表认真阅读课本例2.弄清楚改装电流表的原理。
永宁中学集体备课教学设计模板
J教师：【提出问题】
1.回顾初中学过的内容，串、并联电路的电流分别有什么特点？
2.根据恒定电流电路内部电荷分布特点，如何解释串、并联电路
甲
乙
甲
如图乙，若不考虑导线电阻，则1、2、3点没有电势差，即它们
乙
串联电路两端的总电压等于各部分电路电压之和：
.
03
并联电路的总电压与各支路的电压相等：U
甲乙
（2）并联电路：I＝I1＋2，U＝U1＝U2，所以I
U＝，对于多个电阻的并联：
2．并联电路总电阻的倒数等于各支路电阻的倒数之和：1
R＝
1
R1＋
1
R2＋…
课后反思本节的知识在初中已经有所涉及，利用学生的已有知识，在教学中通过“恒定电流电路中各处电荷分布是稳定的”和有关“电势、电势差”的新增知识进行理论分析，再引领学生认识“场”与“路”的内在联系，从更高的角度深化学生对串、并联电路规律的理解。
同时，本节内容为后续学习闭合电路的欧姆定律、进行电路的动态
分析、理解多用电表原理在知识上作了充分准备.教学设计充分利用
学案导学，通过提出问题、合作探究、分析归纳、思维拓展、实验
教具辅助教学等方式让学生积极参与到课堂活动中来，充分调动学
生的兴趣，并将解决实际问题的具体例题穿插到抽象的理论分析
中，贯彻了学以致用的理念.
作业布置。
即墨美术学校高一物理导学案课型：新授编写人：赵财昌审核人：贾自泉编写时间：2018-3 编号：§2.4 串联电路和并联电路学习目标：1、了解串联和并联电路的连接方式，掌握串并联电路的电流和电压特点;掌握电组的串并联的计算2、知道常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的3、了解电流表（表头）的原理，知道什么是满偏电流和满偏电压学习重点：熟练掌握串并联电路的特点，电阻串并联的计算学习难点：表头G改装成大量程电压表V和电流表A的原理，并会计算分压电阻和分流电阻【课前预习】一、串联电路和并联电路的电流1．串联和并联：把几个导体依次首尾相连，接入电路，这种连接方式叫做______；把几个导体的一端连在一起，另一端也连在一起，然后把这两端接入电路，这样的连接方式叫做______．2．串、并联电路中的电流：串联电路各处的电流______，即________________；并联电路的总电流等于各支路电流________，即____________．二、串联电路和并联电路的电压串联电路两端的总电压等于各部分电路电压之和，即________________________；并联电路的总电压与各支路电压________，即__________________．三、串联电路和并联电路的电阻串联电路的总电阻等于各部分电路电阻______，即____________________；并联电路的总电阻的__________等于各支路电阻的____________之和，即__________________．四、电压表和电流表1．电流表G(表头)：常用的电压表和电流表都是由小量程的______改装而成的．小量程电流表主要有三个参数：①电流表的电阻叫做______，用字母R g表示；②指针偏转到最大刻度时的电流I g叫做______；③电流表通过满偏电流时，加在它两端的电压U g叫做______，上述三个物理量的关系为：__________.2．电压表和电流表的改装：当把电流表G改装成量程较大的电压表时，应当______一个电阻R；当把电流表G改装成大量程的电流表时，应当______一个电阻R.【课堂探究】一、串联电路和并联电路1、用公式写出串联电路的特点：(1)电流： _________________________________________________________________(2)电压： _________________________________________________________________(3)电阻： _________________________________________________________________2、用公式写出并联电路的特点：(1)电流： _________________________________________________________________(2)电压： ________________________________________________________________(3)电阻： _________________________________________________________________[问题]1．并联电路的总电阻与其任一支路的电阻大小关系怎样？2．串联电路的电压分配关系是怎样的？3．并联电路的电流分配关系是怎样的？例1 如图所示的电路中，R 1＝8 Ω，R 2＝4 Ω，R 3＝6 Ω，R 4＝3 Ω.(1)求电路中的总电阻．(2)当加在电路两端的电压U ＝42 V 时，通过每个电阻的电流是多少？变式训练1 如图所示，有三个电阻，已知R 1∶R 2∶R 3＝1∶3∶6，则电路工作时，电压U1∶U 2为( )A ．1∶6B ．1∶9C ．1∶3D ．1∶2二、电压表和电流表1、电流表G 改装成电压表电流表G (表头)满偏电流I g 、内阻R g 、满偏电压U g .如图所示即为电压表的原理图，其中Rx 为分压电阻，由串联电路特点得：I g ＝ ＝所以R x = =（n -1)R g (n 为量程扩大倍数，gU U n =) 改装后的总内阻：R V =R g +R x =nR g2、电流表G 改装成大量程电流表 如图所示即为电流表的原理图，其中R x 为分流电阻.由并联电路特点得：U ＝ = =1-=-n R R I I I g g g g(n 为量程扩大倍数，g I I n =) 改装后的总内阻R A =n R R R R R gx g x g =+例2 有一电流表G ，内阻R g ＝10 Ω，满偏电流I g ＝3 mA .要把它改装成量程为0～3 V 的电压表，应串联一个多大的电阻？改装后电压表的内阻是多大？变式训练2有一电流计，内阻R g＝25 Ω，满偏电流I g＝3 mA.要把它改装成量程为0～0.6 A的电流表，需要并联一个多大的电阻？改装后电流表的内阻是多大？【巩固练习】1．三个阻值都为12 Ω的电阻，它们任意连接、组合，总电阻可能为()A．4 ΩB．24 ΩC．8 ΩD．36 Ω2.下列说法正确的是()A．一个电阻和一根无电阻的理想导线并联总电阻为零B．并联电路任一支路电阻都大于电路的总电阻C．并联电路任一支路电阻增大(其他支路不变)，总电阻也增大D．并联电路任一支路电阻增大(其他支路不变)，总电阻一定减少3．如图所示，甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是() A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程减小D．上述说法都不对4．电流表的内阻是R g＝200 Ω，满刻度电流值是I g＝500 μA，现欲把这个电流表改装成量程为1.0 V的电压表，正确的方法是()A．应串联一个0.1 Ω的电阻B．应并联一个0.1 Ω的电阻C．应串联一个1 800 Ω的电阻D．应并联一个1 800 Ω的电阻5、如图所示电路，电压保持不变，当开关S断开时，电流表A的示数为0.6A，当开关S闭合时，电流表的示数为0.9A，则两电阻阻值之比R1：R2为（）A．1：2 B．2：1 C．2：3 D．3：26、如图所示的电路中，R1＝8 Ω，R2＝4 Ω，R3＝6 Ω，R4＝3 Ω.(1)求电路中的总电阻．(2)当加在电路两端的电压U＝42 V时，通过每个电阻的电流是多少？7、已知满偏电流为I g＝3mA，内阻为R g＝100Ω的电流表，把它串联一个 4.9kΩ的电阻后，作电压表使用，该电压表的量程为 V。
第四节、串联电路和并联电路学案导学学习目标知识与技能1、了解串联和并联电路的连接方式，掌握串并联电路的电流和电压特点。
2、掌握电组的串并联的计算。
3、知道常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的。
4、了解电流表（表头）的原理，知道什么是满偏电流和满偏电压。
5、理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。
过程与方法知道常用的电压表和电流表都是由小量程的电流表改装而成的。
通过分压电阻和分流电阻阻值的计算，培养应用所学物理知识解决实际问题的能力。
情感、态度与价值观通过本节课的教学活动，要培养应用意识关心实际问题，有志于把所学物理知识应用到实际中去。
学习重点熟练掌握串并联电路的特点；电组的串并联的计算。
学习难点表头G改装成大量程电压表V和电流表A的原理，并会计算分压电阻和分流电阻。
自主学习1.把几个导体依次相连，接入电路，这样的连接方式叫做。
2.把几个导体的一端连在一起，另一端也连在一起，然后把这两端接入电路，这样的连接方式叫做。
3.电流特点：串联电路各处的电流；并联电路总电流等于各支路电流。
4.电压特点：串联电路两端的总电压等于各部分电路电压之；并联电路各部分电压与各支路电压。
5.电流表：已知电流表的内阻为R g，满偏电流为I g，则满偏电压U g＝。
同步导学1.串联电路：把导体依次首尾相连，就组成串联电路。
如图(1)串联电路中各处的电流处处相等n I I I I I ===== 321(2)串联电路的总电压 等于各部分电路两端电压之和n U U U U U ＋ +++=321 (3)串联电路的总电阻等于各个导体电阻之和n R R R R R ＋ +++=321 (4)串联电路中各个电阻两端电压跟它们的阻值成正比I R U R U R U R U nn ===== 2211 2. 并联电路：把几个导体并列地连接起来，就组成并联电路。
如图(1)并联电路各支路两端的电压相等n U U U U U ===== 321(2)并联电路中总电流等于各支路的电流之和n I I I I I ++++= 321(3)并联电路的总电阻的倒数等于各个导体电阻倒数之和nR R R R R 11111321＋ +++= (4)并联电路中通过各个电阻的电流跟它的阻值成反比n n R I R I R I R I IR ++++= 332211例1 有三个电阻，其阻值分别为10 Ω、20 Ω、30 Ω.现把它们分别按不同方式连接后加上相同的直流电压，问：在总电路上可获得的最大电流与最小电流之比为多少? 解析： 设电源电压为U .根据I =R U ∝R1，当三个电阻串联时，电阻最大，且最大值为R max =R 1＋R 2＋R 3=６0 Ω，当三个电阻并联时，电阻最小，且最小值为R min =12030103030++ Ω=1160 Ω.所以，最大电流与最小电流之比为1111/6060min max min max ===R R I I 3.电压表和电流表(1)表头：表头就是一个电阻，同样遵从欧姆定律，与其他电阻的不同仅在于通过表头的电流是可以从刻度盘上读出来的。
它有三个特征量：电表的内阻Rg 、满偏电流Ig 、满偏电压Ug ，它们之间的关系是U g =I g R g (2)电流表G 改装成电压表电流表G (表头)满偏电流I g 、内阻R g 、满偏电压U g .如图所示即为电压表的原理图，其中R x 为分压电阻，由串联电路特点得：xg gg R R UR U +=，R x =g g g R R U U- =（n -1)R g (n 为量程扩大倍数，gU U n =) 改装后的总内阻R V =R g +R x =nR g(3)电流表G 改装成大量程电流表如图所示即为电流表的原理图，其中R x 为分流电阻.由并联电路特点得： R x (I -I g )=I g R g ,R x =1-=-n R R I I I g g gg (n 为量程扩大倍数，gI In =) 改装后的总内阻R A =nR R R R R g xg xg =+例2 一电压表由电流表G 与电阻R 串联而成，若在使用中发现此电压表的读数总比准确值稍小一些，可以加以改正的措施是( ) A.在R 上串联一个比R 小得多的电阻 B.在R 上串联一个比R 大得多的电阻 C.在R 上并联一个比R 小得多的电阻 D.在R 上并联一个比R 大得多的电阻解析：电流表G 上允许加的最大电压U g =I g R g ,若要制成最大量程为U g 的n 倍即nU g 的电压表，则应串联一个分压电阻R ，且gg gg R R R U nU +=，即R =(n -1)R g .若电压表读数比准确值稍小一些，说明通过电流表的电流值稍小一些，也就是电阻R 的阻值比应串联的分压电阻阻值稍大一些，所以应稍减小R 的阻值.为了达到此目的，不可能再串联一个电阻，那样会使总阻值更大，也不能在R 两端并联阻值比R 小得多的电阻，那样会使并联后的总电阻比R 小得多.如果在R 上并联一个比R 大得多的电阻，则并联后的总电阻稍小于R ，所以应选D. 4.伏安法测电阻伏安法测电阻的原理是部分电路欧姆定律(R =IU).测量电路可有电流表外接或内接两种接法，如图甲、乙两种接法都有误差，测量值与真实值的关系为甲图中 R 外=VxxV x V x R R R R R R R I U +=+=1＜R x 乙图中 R 内=I U =R x +R A ＞R x为减小测量误差，可先将待测电阻的粗约值与电压表、电流表内阻进行比较，若R x 《R V 时，宜采用电流表外接法（甲图）；若R x 》R A 时，宜采用电流表内接法（乙图）. 5.滑动变阻器的连接例3 用最大阻值为28 Ω的滑动变阻器控制一只“6V ，3W”灯泡的发光程度，分别把它们连成限流和分压电路接在9V 的恒定电压上，求两种电路中灯泡的电流、电压调节范围.解析：灯泡的额定电流为： I 0=6300=U P A=0.5 A 灯泡的电阻R 0=5.0600=I U Ω=12 Ω （1）连成限流电路有：（如图所示） I min =281290+=+R R U A=0.225 AI max =I 0=0.5 A （例3）U min=I min R0=0.225×12 V=2.7 VU max=6 V故电流调节范围为0.225 A~0.5 A，电压调节范围为2.7 V~6 V.（2）连成分压电路：（如图所示）I min=0 A，I max=0.5 AU min=0 V,U max=U0=6 V故电流调节范围为0 A~0.5 A，电压调节范围为0 V~6 V.当堂达标1.两个完全相同的电流表G，分别改装成0～0.6A和0～3A的电流表。
则下列说法中正确的是（）A．两个电流表串联接入电路后，它们的读数之比是1:1B．两个电流表串联接入电路后，它们的指针偏转的角度是5:1C．两个电流表并联接入电路后，它们的读数之比是1:5D．两个电流表并联接入电路后，它们的指针偏转的角度是1:12.两个定值电阻R1、R2串联后接在输出电压U稳定于12V的直流电源上，有人把一个内阻不是远大于R1、R2的电压表接在R1两端，如图．电压表的示数为8V，如果他把此电压表改接在R2两端，则电压表的示数将（）A．小于4VB．等于4VC．大于4V小于8VD．等于或大于8V3.在图中，A. B两图分别为测灯泡电阻R的电路图，下述说法正确的是( )A．A图的接法叫电流表外接法，B图的接法叫电流表的内接法B．A中R测＜R真，B中R测＞R真C．A中误差由电压表分流引起，为了减小误差，就使R<<R v，故此法测较小电阻好D．B中误差由电流表分压引起，为了减小误差，应使R>>R A，故此法测较小大电阻好4．在图所示的电路中。
U=12V，若电压表的示数也是12V，这说明可能[ ]A．灯泡L开路B．电阻R1、R2中有开路发生C．电阻R1、R2中有短路发生D．灯泡L和电阻R1都发生了开路5．如图所示，是将滑动变阻器作分压器用的电路，A、B为分压器的输出端，R是负载电阻，电源电压为U保持恒定，滑动片P位于变阻器的中央，下列判断正确的是[ ]A．空载（不接R）时，输出电压为U/2B．接上负载R时，输出电压＜U/2C．负载电阻R的阻值越大，输出电压越低D．接上负载R后，要使输出电压为U/2，滑动片P须向上移动至某一位置。
6.图中R1=4Ω，R2=9Ω，R3=18Ω。
通电后经R1、R2和R3的电流之比I1：I2：I3= ，R1、R2和R3两端的电压之比U1：U：U3= 。
7、一电流表G，允许通过的最大电流（满刻度电流）为I g=50μA，表头电阻R g=1kΩ，若改装成量程为I m=1mA的电流表，应并联的电阻阻值为Ω。
若将改装后的电流表再改装成量程为U m=10V的电压表，应再串联一个阻值为Ω的电阻。
8、如图所示是一个双量程电压表，表头是一个内阻R g=500Ω，满刻度电流为I g=1A的毫安表，现接成量程分别为10V和100V的两个量程，则所串联的电阻R1=______Ω，R2=______Ω。
=4Ω，R2=6Ω，C=30μF．9、图中U=10V，R（1）闭合开关S,求稳定后通过R1的电流及此时电容器所带电荷量。
（2）然后将开关S断开,求这以后流过R1的总电荷量．拓展提高1. 如图所示电路，电压保持不变，当开关S断开时，电流表A的示数为0.6A，当开关S闭合时，电流表的示数为0.9A，则两电阻阻值之比R1：R2为（）A．1：2 B．2：1 C．2：3 D．3：22.如图所示的电路中，电阻R1=10Ω，R2=20Ω，R3=8Ω，电容器电容C=2μF，恒压U=12V，要使电容器带有4×10—6C的电荷量，变阻器R的阻值应调为（）A．8Ω B．16Ω C．20Ω D．40Ω3. 仪器中常用两个阻值不同的可变电阻来调节电路中的电流，一个作粗调，一个作细调，这两个变阻器可按图中甲、乙两种方式接入电路．已知R1阻值较大，R2阻值较小，则（）A甲图中R1作粗调用B甲图中R1作细调用C乙图中R2作粗调用D乙图中R2作细调用4.一平行板电容器C,极板是水平放置的,它和三个可变电阻接成如图所示的电路．今有一质量为m的带电油滴悬浮在两极板之间静止不动．要使油滴上升,可采用的办法是（）A．增大R1．B．增大R2．C．增大R3．D．减小R2．5.如图所示，P 为一块均匀的半圆形合金片将它按图甲的方式接在A 、B 之间时，测得它的电阻为R ，若将它按图乙的方式接在A 、B 之间时.这时的电阻应是( )A.RB.2RC.3RD.4R6.如图所示，电路两端的电压保持不变，当滑动变阻器的滑动触头P 向右移动时，三个灯泡亮度的变化情况是 （ ）A ．L 1变亮，L 2和L 3皆变暗B ．1L 变亮，2L 不能确定， 3L 变暗C ．1L 变亮，2L 变亮，3L 也变亮D ．1L 变亮，2L 变亮，3L 变暗7．在右图四个电路中，能利用滑动变阻器较好地完成对灯泡分压作用的是 ( ) A ．如图甲电路 B ．如图乙电路 C ．如图丙电路 D ．如图丁电路8.关于电压表表，下列说法正确的是（ ）A ．它是利用串联电路中电阻分压的原理，将电流表串联分压电阻改装成的B ．如果要将量程扩大n 倍，则所串的分压电阻应是电流表内阻的n 倍C ．用同一表头做成的电压表，电压表的量程越大，其内阻越大D ．当用电压表测某电路两端电压时，测量值总是大于真实值 9. 关于电流表，下列说法正确的是 （ ）A ．它是利用并联电路中电阻分流的原理，将电流表并联分流电阻改装成的B ．如果要将量程扩大n 倍，则并联的分流电阻应是电流表内阻的n1倍 C ．电流表的内阻越小，测量值越接近真实值D ．当电流表测某电路的电流，测量值总是大于真实值10. 两个完全相同的电流表G，分别改装成0～3V和0～15V的电压表。
