一、摘要球阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金等许多领域中得到极为广泛地应用。
而在目前市场上已知的球阀技术中，其密封材料大多为橡胶、聚四氟乙烯等。
由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。
金属硬密封球阀采用了特殊的表面硬化处理，彻底的解决了这些问题，并且使得阀门在恶劣工况下的易于磨损、频繁更换的问题耶得到了解决。
. p1 `7 K. W, f5 I8 F2 @' n二、相关术语1. 相关术语洛氏硬度：洛氏硬度没有单位，是一个无纲量的力学性能指标，其最常用的硬度标尺有A、B、C三种，通常记作HRA、HRB、HRC，其表示方法为硬度数据+硬度符号，如50HRC。
碳化钨：有金属光泽，硬度与金刚石相近，为电、热的良好导体。
熔点2870℃, 沸点6000℃，相对密度15.63(18℃)。
碳化钨不溶于水、盐酸和硫酸，易溶于硝酸－氢氟酸的混合酸中。
纯的碳化钨易碎，若掺入少量钛、钴等金属，就能减少脆性。
其硬度HRC 68~72，耐高温为430℃。
镍基合金：镍基合金是指在650～1000℃高温下有较高的强度与一定的抗氧化腐蚀能力等综合性能的一类合金。
按照主要主要性能又细分为镍基耐热合金，镍基耐蚀合金，镍基耐磨合金，镍基精密合金与镍基形状记忆合金等，其硬度HRC 52~55，耐高温为800℃。
钴基合金：是一种能耐各种类型磨损和腐蚀以及高温氧化的硬质合金，其硬度HRC 40~50，耐高温为650℃。
2. 不常用学术名词% r4 o6 g' r1 O1 w" Q1 E2 n4 v/ A3. 其它抽象概念三、金属硬密封球阀在煤化工行业的应用石油资源紧缺是一个影响中国发展的大问题，但中国的煤炭资源非常丰富，因此，采用煤化工产品代替石油产品在中国得到了迅速的发展，大量的煤化工项目以及煤制油项目正在我国兴建。
煤化工及煤制油项目首先要进行煤气化，煤气化是将煤、焦炭等固体燃料，在高温下与气化剂反应，转化为气体产物和少量残渣的过程。
(1)流体阻力小球阀一般有缩径和不缩径通道两种结构。
无论那种结构，球阀的流阻系数都比较小。
特别是所谓全流量型，即不缩径的球阀。
由于其通道直径等于管道内径，局部阻力损失只有同等长度管道的摩擦阻力，即在所有阀门中，这种球阀的流阻最小。
在火箭发射及其试验系统中，要求输送管道的阻力越小越好。
减少管路系统的阻力有两个途径，一是降低流体流速。
为此需要增大管径和阀门通径，这对于管路系统的经济性往往会产生不利的影响，持别对低温输送系统(液氢)是极为不利的；一是减小阀门的局部阻力，因此，球闽自然就成了最佳选择。
(2)开关迅速、方便由于球阀在一般情况厂只需手柄转动90°就完成了全开成全关动作，很容易实现快速启闭。
(3)密封性好目前，绝大多数球阀的阀座都是用聚四氟乙烯等弹性材料制造，金属与非金属材料组成的密封副，通常称为软密封。
一般说来，软密封的密封性容易保证，而且对密封表面的加工精度与表面粗糙度要求也不很高。
(4)寿命长由于聚四氟乙烯(PTFE或F-4)有良好的自润滑性，与球体的摩擦磨损小。
而且由于球体加工工艺的改进，使粗糙度降低，从而提高了球阀的使用寿命，据报道，美国W-K-M公司在试验室内对球阀进行寿命试验，开关次数超过10万次。
(5)可靠性高球阀的可靠性高主要是因为：①体与阀座一对密封副不会发生擦伤、急剧磨损等故障；②阀杆改为内装式后，消除了阀杆在流体压力作用下可能因填料压盖松开而飞出的事故隐患；③采用防静电、耐火结构69球网，适用于输送石油、天然气、煤气的管线。
(6)阀体内通道平整光滑更适于输送粘性流体。
浆液以及固体颗粒。
倒流防止器由两个隔开的止回阀和一个液压传动的泄水阀组成。
由于止回阀的局部水头损失，中间腔内的压力始终低于入水口的压力。
这个压差驱使泄水阀处于关闭状态，管路正常供水。
在压力异常时，（即出水口端压力高于中间腔），即使两个止回阀都不能反向密封，安全泄水阀也能自动开启将倒流水泄空，并形成空气隔断，保证上游供水卫生安全。

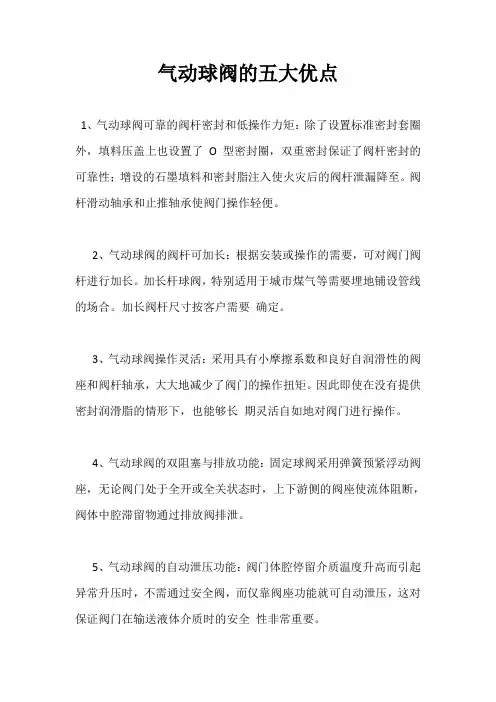

气动球阀的五大优点
1、气动球阀可靠的阀杆密封和低操作力矩：除了设置标准密封套圈外，填料压盖上也设置了O 型密封圈，双重密封保证了阀杆密封的可靠性；增设的石墨填料和密封脂注入使火灾后的阀杆泄漏降至。
阀杆滑动轴承和止推轴承使阀门操作轻便。
2、气动球阀的阀杆可加长：根据安装或操作的需要，可对阀门阀杆进行加长。
加长杆球阀，特别适用于城市煤气等需要埋地铺设管线的场合。
加长阀杆尺寸按客户需要确定。
3、气动球阀操作灵活：采用具有小摩擦系数和良好自润滑性的阀座和阀杆轴承，大大地减少了阀门的操作扭矩。
因此即使在没有提供密封润滑脂的情形下，也能够长期灵活自如地对阀门进行操作。
4、气动球阀的双阻塞与排放功能：固定球阀采用弹簧预紧浮动阀座，无论阀门处于全开或全关状态时，上下游侧的阀座使流体阻断，阀体中腔滞留物通过排放阀排泄。
5、气动球阀的自动泄压功能：阀门体腔停留介质温度升高而引起异常升压时，不需通过安全阀，而仅靠阀座功能就可自动泄压，这对保证阀门在输送液体介质时的安全性非常重要。
球阀工作总结
球阀是一种常用的流体控制阀门，其结构简单、使用方便、密封性能好，因此在工业领域得到广泛应用。
球阀的工作原理是通过旋转球体来控制流体的通断，具有快速开闭、流体阻力小、密封性能好等优点。
下面我们来总结一下球阀的工作特点和应用。
首先，球阀的工作特点主要包括以下几点，一是快速开闭，球阀的旋转球体设计使得其开闭速度较快，能够快速切断或通断流体；二是流体阻力小，球阀的流体通道较为直通，流体阻力小，能够有效减小能源消耗；三是密封性能好，球阀采用弹性密封结构，能够有效防止流体泄漏，保证系统安全运行。
其次，球阀的应用范围广泛，主要包括以下几个方面，一是石油化工行业，球阀能够用于管道系统的控制和调节；二是电力行业，球阀能够用于锅炉和冷凝水系统的控制；三是制药行业，球阀能够用于药品生产过程中的流体控制；四是市政工程，球阀能够用于城市供水和排水系统的控制。
总的来说，球阀作为一种常用的流体控制阀门，具有快速开闭、流体阻力小、密封性能好等优点，适用于石油化工、电力、制药、市政等多个行业领域。
未来，随着工业技术的不断发展，球阀将会在更多领域得到应用，并发挥更大的作用。
闸阀、蝶阀、球阀等差别和特色气动蝶阀的阀板和球阀的阀芯皆是绕本人轴线作旋委婉活动的；闸阀的阀板是沿轴线作降落活动的;蝶阀和闸阀能够通功封闭度调理流质；球阀则不即于作到那一面。
1、球阀的密封里是球面2、蝶阀的密封面是环形方柱面3、闸阀的稀启里是立体4、截行阀有双背稀启后果佳的特色，截止阀不管非反拆仍是正拆，正在封闭战封闭进程外分无一个很省力。
阀门一阀门的订义：“阀”的订义是在流系统统中,用往掌握流体的圆向、压力、流质的安装。
阀门是使配管和装备外的介质（液体、气体、粉终）固定或结束、并能节制其淌量的拆放.两依据启闭阀门的作用没有异,阀门的分类方式良多,那外引见上列多少类。
1。
按作用和用处合类（1) 截续阀：截续阀又称关路阀,其做用非交通或者截断管道外的介量.截续阀种包含闸阀、截行阀、旋塞阀、球阀、蝶阀战隔阂等。
（2）止来阀:止归阀又称双背阀或顺止阀,其作用是避免管道中的介质正淌.火泵呼水闭的顶阀也属于行来阀类。
(3）危齐阀：危齐阀类的作用是避免管路或安装中的介质压力超功划定数值，自而到达危齐维护的目标。
（4) 电动调节阀：气动调节阀类包含调理阀、节流阀和加压阀,其作用是调理介质的压力、流量等叁数. （5）［、分淌阀：合流阀类包含各类调配阀和亲火阀等，其做用非调配、分别或者混杂管道外的介量。
2. 按公称压力分类（1）实空阀：指工作压力矮于尺度大气压的阀门。
(2）高压阀:指公称压力PN ≤1.6Mpa 的阀门.(3）中压阀：指公称压力PN 替2.5、4。
0、6.4Mpa的阀门,离心泵。
(4）低压阀：指农称压力PN 替10~80Mpa的阀门,中药治疗前列腺炎。
(5) 超低压阀：指公称压力PN≥100Mpa的阀门。
3. 按工作温度分类(1) 超高温阀:用于介量农做暖度t<－100℃的阀门。
（2) 高温阀：用于介质农作暖度－100℃≤t≤－40℃的阀门。
（3) 常温阀:用于介质工作温度－40℃≤t≤120℃的阀门。
upvc球阀执行标准
摘要：
1.简介
2.UPVC 球阀的执行标准
3.UPVC 球阀的优点
4.UPVC 球阀的应用领域
5.结语
正文：
UPVC 球阀执行标准主要遵循我国的相关规定和标准，如GB/T 17219-1998《塑料阀门通用试验方法》和GB/T 12220-1989《阀门型号编制方法》等。
这些标准对UPVC 球阀的结构、材料、性能、尺寸等各方面都有详细的规定，以确保产品质量和使用安全。
UPVC 球阀的优点主要体现在以下几个方面：
a.耐腐蚀性强：UPVC 球阀具有良好的耐腐蚀性能，能抵抗大部分酸、碱、盐等介质的侵蚀，特别适用于腐蚀性较强的场合。
b.密封性能好：UPVC 球阀采用弹性密封结构，具有良好的密封性能，能有效防止泄漏。
c.轻质高强：UPVC 球阀的密度较低，具有较高的强度，便于安装和运输。
d.操作简便：UPVC 球阀采用旋转操作，操作力矩较小，使用方便。
UPVC 球阀广泛应用于以下领域：
a.化工行业：UPVC 球阀适用于输送酸、碱、盐等腐蚀性介质的管道系统中。
b.环保行业：UPVC 球阀在污水处理、废气处理等环保工程中具有广泛应用。
c.建筑行业：UPVC 球阀在建筑给排水系统中具有优良的应用性能，如用于高层建筑的供水、排水等。
d.食品饮料行业：UPVC 球阀可用于输送食品、饮料等卫生要求较高的场合。
总之，UPVC 球阀执行标准严格，具有耐腐蚀、密封性能好、轻质高强、操作简便等优点，被广泛应用于各个领域。

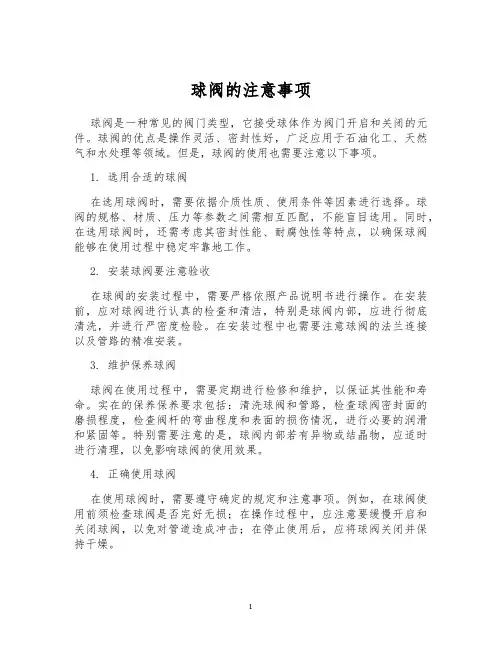

球阀的注意事项球阀是一种常见的阀门类型，它接受球体作为阀门开启和关闭的元件。
球阀的优点是操作灵活、密封性好，广泛应用于石油化工、天然气和水处理等领域。
但是，球阀的使用也需要注意以下事项。
1. 选用合适的球阀在选用球阀时，需要依据介质性质、使用条件等因素进行选择。
球阀的规格、材质、压力等参数之间需相互匹配，不能盲目选用。
同时，在选用球阀时，还需考虑其密封性能、耐腐蚀性等特点，以确保球阀能够在使用过程中稳定牢靠地工作。
2. 安装球阀要注意验收在球阀的安装过程中，需要严格依照产品说明书进行操作。
在安装前，应对球阀进行认真的检查和清洁，特别是球阀内部，应进行彻底清洗，并进行严密度检验。
在安装过程中也需要注意球阀的法兰连接以及管路的精准安装。
3. 维护保养球阀球阀在使用过程中，需要定期进行检修和维护，以保证其性能和寿命。
实在的保养保养要求包括：清洗球阀和管路，检查球阀密封面的磨损程度，检查阀杆的弯曲程度和表面的损伤情况，进行必要的润滑和紧固等。
特别需要注意的是，球阀内部若有异物或结晶物，应适时进行清理，以免影响球阀的使用效果。
4. 正确使用球阀在使用球阀时，需要遵守确定的规定和注意事项。
例如，在球阀使用前须检查球阀是否完好无损；在操作过程中，应注意要缓慢开启和关闭球阀，以免对管道造成冲击；在停止使用后，应将球阀关闭并保持干燥。
5. 处理球阀故障球阀在使用过程中，可能会显现一些故障，例如泄漏、卡住等情况。
对于这些故障，需要实行相应的措施进行处理。
若显现泄漏，应先判定泄漏位置，确定问题根源，并适时进行处理；若显现卡住的情况，则可能是阀杆弯曲或阀体过紧造成，应实行相应的方法对问题进行解决。
综上所述，球阀在使用中需要注意一些问题，如选用合适的球阀、安装球阀要注意验收、维护保养球阀、正确使用球阀和处理球阀故障等问题。
只有把握了这些注意事项，才能更好地使用球阀，提高其使用效果和安全性。
全焊接球阀产品介绍全焊接球阀是一种特殊类型的球阀，其特点是阀体和阀盖通过直接焊接连接，无需密封垫片，从而确保了阀体的完全密封性。
全焊接球阀广泛应用于石油、天然气、化工、电力等行业，特别适用于高温、高压和腐蚀介质的工作环境。
下面将详细介绍全焊接球阀的产品特点、工作原理和应用领域。
一、产品特点：1.全焊接结构：阀体和阀盖通过全焊接连接，无需密封垫片。
这种设计确保了阀体的完全密封性，有效防止了泄漏问题。
2.强度高：全焊接球阀采用高强度材料制造，具有较高的耐压和耐腐蚀性能。
3.耐高温性能好：全焊接球阀适用于高温工况，阀内部结构设计合理，能够承受高温介质的腐蚀和高温冲击。
4.快速开闭：全焊接球阀采用弹性材料球座密封，摩擦小，开闭力矩小，操作灵活方便，开关速度快。
5.可靠的密封性能：全焊接球阀采用弹性密封体，具有良好的密封性能，能够有效防止泄漏。
6.负压阀座设计：全焊接球阀采用负压阀座设计，通过内压作用，使密封面贴附于球体表面，确保了阀门关闭时的可靠密封。
二、工作原理：三、应用领域：由于全焊接球阀具有优良的密封性能和耐腐蚀性能，广泛应用于以下领域：1.石油和天然气工业：全焊接球阀适用于油气输送管道和炼油工艺管道，可阻止油气泄露，确保生产安全。
2.化工工业：全焊接球阀适用于各种腐蚀介质的控制和截断，如酸、碱等。
3.电力工业：全焊接球阀可以用于电力站锅炉给水管道、循环水管道的控制。
4.环保工程：全焊接球阀可用于废水处理、废气治理等环保项目中，确保处理系统的安全稳定运行。
总之，全焊接球阀通过特殊的焊接连接结构，保证了阀体的完全密封性。
其特点包括高强度、耐高温、耐腐蚀、快速开闭和可靠的密封性能。
全焊接球阀广泛应用于石油、天然气、化工、电力等行业，特别适用于高温、高压和腐蚀介质的工作环境。
陶瓷球阀的特点及优点陶瓷球阀是一种通过旋转小球来控制流体的阀门，其材料为陶瓷。
与传统金属材料相比，陶瓷材料具有一些独特的特点和优点。
特点耐腐蚀陶瓷拥有优异的耐腐蚀性能，能够抵御多种酸、碱等化学物质的腐蚀。
此外，陶瓷还能够承受高温、高压等恶劣的工作环境，不易变形。
耐磨性陶瓷材料也具有良好的耐磨性能，能够克服高速流动下的摩擦、磨损等问题。
此外，陶瓷表面的光滑度也相对较高，能够减少固体颗粒的粘附和沉积，不易堵塞。
密封性陶瓷球阀具有良好的密封性能，能够有效地防止流体泄漏。
陶瓷材料的密封面硬度高、表面光滑度好、耐磨性强，能够确保阀门的长期使用和稳定性。
优点节能环保陶瓷球阀具有较低的摩擦系数，能够减少能源的消耗，提高了阀门的工作效率。
同时，陶瓷材料对环境的污染较少，符合节能环保的要求。
无铅环保陶瓷球阀没有使用铅材料，避免了铅对人体和环境的危害。
因此，在饮用水处理、医药等场所中得到广泛应用。
耐久性由于陶瓷具有较好的耐磨性和耐腐蚀性，因此陶瓷球阀的寿命也相对较长，能够长期保持阀门的性能稳定。
适应性广陶瓷球阀能够适应多种工作环境，包括高温、高压、强腐蚀等恶劣环境。
此外，它还能够适应不同介质的流体传输，如水、气、油等。
结论陶瓷球阀作为一种新型阀门，具有很多独特的特点和优点。
与传统金属材料相比，陶瓷材料能够更好地适应多种工作环境，从而提高阀门的使用寿命和性能稳定性。
此外，陶瓷材料还具有节能环保、无铅环保等优点，使得它能够更好地满足人们在生活和工作中的需求。

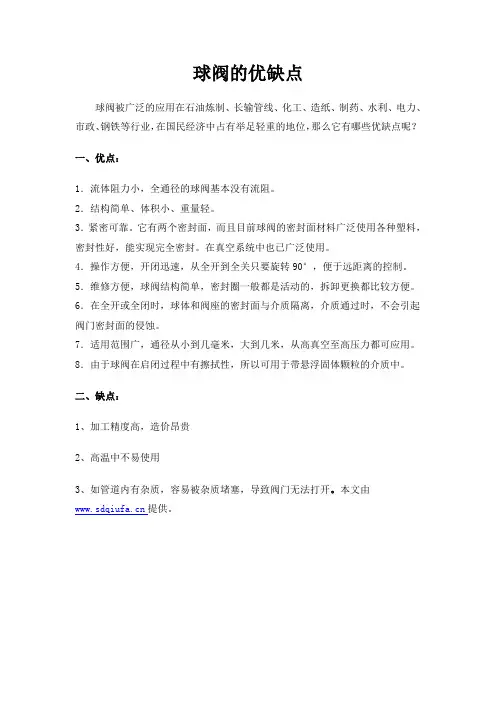

球阀的优缺点
球阀被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，在国民经济中占有举足轻重的地位，那么它有哪些优缺点呢？
一、优点：
1．流体阻力小，全通径的球阀基本没有流阻。
2．结构简单、体积小、重量轻。
3．紧密可靠。
它有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。
在真空系统中也已广泛使用。
4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8．由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
二、缺点：
1、加工精度高，造价昂贵
2、高温中不易使用
3、如管道内有杂质，容易被杂质堵塞，导致阀门无法打开。
本文由
提供。
球阀工作总结
球阀是一种常用的流体控制阀门，它通过旋转球体来控制流体的通断和流量。
球阀具有结构简单、密封性能好、耐腐蚀、操作灵活等优点，被广泛应用于石油、化工、电力、冶金等领域。
在球阀的工作过程中，有一些关键点需要注意。
首先，球阀的密封性能是其工作的关键。
球阀在关闭状态下，通过球体与阀座的密封来阻止流体的流动。
因此，球体和阀座的密封性能直接影响着球阀的工作效果。
在使用过程中，需要定期检查球阀的密封性能，及时更换损坏的密封件，以确保球阀的正常工作。
其次，球阀的操作要求灵活。
由于球阀通常用于控制流体的通断和流量，因此操作人员需要根据实际情况灵活控制球阀的开启和关闭，以满足流体控制的需求。
在操作球阀时，需要注意力度和速度的控制，避免对球阀造成损坏。
另外，球阀在工作中要注意防止堵塞。
由于球阀内部有球体，当流体中携带有固体颗粒或杂质时，容易造成球阀的堵塞。
因此，在使用球阀时，需要确保流体的清洁度，定期清洗球阀内部，以防止堵塞影响球阀的正常工作。
总的来说，球阀作为一种重要的流体控制阀门，在工作过程中需要注意密封性能、操作灵活和防止堵塞等关键点，以确保球阀的正常工作。
同时，定期的维护保养和检查也是保证球阀长期稳定工作的重要措施。
希望通过对球阀工作的总结，能够更好地应用和维护球阀，提高其工作效率和使用寿命。
阀门选型（经典）1.蝶阀：优点：结构简单，重量轻，安装尺寸小，节约空间，启闭迅速，适用于大口径。
缺点：密封性能差，只适用于低压。
适用于对关断性要求不高的场合。
温度低于80度，压力小于1MPa的空气，水，煤气等介质的较大管线中。
2.球阀：优点：结构简单，安装尺寸小，启闭迅速，操作方便，可以做成直通、三通和四通式结构，直通式球阀在所有法门中中流动阻力最小，能输送带悬浮颗粒和粘度较大的介质。
缺点：制造精度要求高，阀体重量大，不能用于含有泥沙和结晶体的物料输送，关断性差，无调节流量功能。
适用于输送空气等气体，真空，水、有机溶剂等液体，以及含有悬浮颗粒的液体。
3.闸阀：优点：密封性能好，流动阻力小，耐高温性能好，可根据阀杆高度判断阀门开度，能输送带悬浮颗粒和粘度较大的介质。
有一定的流量调节功能。
缺点：结构复杂，安装尺寸大，密封面容易磨损，室外安装时冬天容易冻裂，闸板两侧压力差高时开启费力，不适用于频繁启闭。
适用于输送空气，蒸汽、水、溶剂等流体的较大口径管路中，关断性要求高且不经常启闭的场合。
4截止阀：优点：密封性能好，耐高温性能好，结构较闸阀简单，制造维修较闸阀方便，可根据阀杆高度判断阀门开度，有流量调节功能。
缺点：结构复杂，阀体重量大，在所有阀门中安装尺寸最大，流动阻力大，不适用于带悬浮颗粒和粘度较大的介质。
适用于输送蒸汽、水、溶剂等较清洁流体的管路中，关断性要求高且经常调节流量或启闭的场合。
5.节流阀：优点：制造精度高，密封性能好，可根据阀杆高度判断阀门开度，有较好的流量调节功能。
缺点：结构复杂，不适用带颗粒和粘度较大的介质，不适用于作切断阀用。
适用于输送蒸汽、水、溶剂等清洁流体的管路中，要求较为精细地调节流量和需要节流的场合。
注意：节流阀与截止阀的唯一区别是阀瓣为针型或圆锥型，外形和其它部件的结构与截止阀完全相同。
6.隔膜阀：优点：结构简单，无填料函，便于维修，安装尺寸小，流动阻力小，由于隔膜的隔离使物料与金属部件不直接接触，有很好的耐腐蚀性。
碟阀和球阀的优缺点蝶阀：蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。
优点：①结构简单，体积小，重量轻，耗材省，别用于大口径阀门中；②启闭迅速，流阻小；③可用于带悬浮固体颗粒的介质，依据密封面的强度也可用于粉状和颗粒状介质。
可适用于通风除尘管路的双向启闭及调节，广泛用于冶金、轻工、电力、石油化工系统的煤气管道及水道等。
缺点：①流量调节范围不大，当开启达30%时，流量就将进95%以上。
②由于蝶阀的结构和密封材料的限制，不宜用于高温、高压的管路系统中。
一般工作温度在300℃以下，PN40以下。
③密封性能相对于球阀、截止阀较差，故用于密封要求不是很高的地方。
球阀：是由旋塞阀演变而来，它的启闭件是一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。
球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能。
优点：①具有最低的流阻（实际为0）；②因在工作时不会卡住（在无润滑剂时），故能可靠地应用于腐蚀性介质和低沸点液体中；③在较大的压力和温度范围内，能实现完全密封；④可实现快速启闭，某些结构的启闭时间仅为0.05~0.1s，以保证能用于试验台的自动化系统中。
快速启闭阀门时，操作无冲击。
⑤球形关闭件能在边界位置上自动定位；⑥工作介质在双面上密封可靠；⑦在全开和全闭时，球体和阀座的密封面与介质隔离，因此高速通过阀门的介质不会引起密封面的侵蚀；⑧结构紧凑、重量轻，可以认为它是用于低温介质系统的最合理的阀门结构；⑨阀体对称，尤其是焊接阀体结构，能很好地承受来自管道的应力；⑩关闭件能承受关闭时的高压差。
⑾全焊接阀体的球阀，可以直埋于地下，使阀门内件不受浸蚀，最高使用寿命可达30年，是石油、天然气管线最理想的阀门。
缺点：①因为球阀最主要的阀座密封圈材料是聚四氟乙烯，它对几乎所有的化学物质都有是惰性的，且具有摩擦系数小、性能稳定、不易老化、温度适用范围广和密封性能优良的综合性特点。
蝶阀与球阀性能优点对比
蝶阀与球阀性能优点对比
一、从流通能力来讲，球阀的流通能力要优于蝶阀，因为蝶阀在开启状态下中间有阀板和阀轴占用了一部分流通通道，口径越小他们占用流通通道的比例越大。
二、从使用温度来讲，由于密封材料和结构的原因球阀不适用于蒸汽介质，而蝶阀可以使用于常规的供热用饱和蒸汽介质（350度以下）。
三、从承受的管网应力角度来看，由于阀门结构的原因，蝶阀所能承受的应力更高一些。
四、从使用寿命来看，球阀和蝶阀都能达到较长的使用寿命（正常使用15年以上），但球阀的密封结构中非金属起到重要作用，而蝶阀为纯金属对金属的密封，所以一般情况下蝶阀的寿命会更长一点。
五、从操作力矩来说，因为蝶阀为三偏心金属密封蝶阀，所以蝶阀的开闭力矩非常小，而球阀随着口径的的增大密封面的接触面积也随之平方倍的增大，随意大口径球阀的开闭力矩会非常大。
六、从体积和重量也就是安装的方便角度来看，DN300以下的阀门更好一些，DN300以上的阀门更轻体积也更小。
七、从密封性能上考虑，球阀的密封性能要优于蝶阀，球阀为双向零泄露。
蝶阀为双向ANSI V级标准（无可视泄漏）。
所以二者都足以满足供热管网需求，对管网的正常维护和维修不会造成影响。
八、从价格角度来看，DN250（含）口径以下的球阀价格会更好，DN300以上口径的蝶阀价格会更有优势。
综上所述，在集中供热一般管网中，DN300口径以下球阀的性价比更好一些，DN300口径以上蝶阀的性价比更优秀一些。
这也是大多数设计和用户的多年经验的选择。
球阀的工作原理及优缺点一、球阀的定义及分类球阀是一种旋转开关阀门，它使用一个球体来控制流体的流动。
球阀根据其结构和用途可以分为很多种类，其中最常见的有：固定式球阀、浮动式球阀、三通球阀、四通球阀、V型球阀等。
二、球阀的结构1. 球体：是球阀的核心部件，通常由不锈钢或铸钢制成。
它的表面有一个圆形或椭圆形的孔，当旋转时可以使孔与管道对齐或离开，从而控制流体的流动。
2. 阀座：是固定在管道上的部件，与球体密封配合。
通常由弹性材料制成，如PTFE（聚四氟乙烯）等。
3. 压盖：是用来压紧阀座和密封环以保证密封性能的部件。
4. 密封环：用于保证密封性能。
5. 杆子：用于旋转和控制球体运动。
6. 手柄：用于手动操作。
三、球阀的工作原理当手柄旋转时，杆子也会随之旋转，并带动球体旋转。
当球体旋转到与管道对齐时，流体就可以通过孔进入管道中；当球体旋转到与管道不对齐时，孔就会被阀座密封，从而阻止流体的流动。
因此，通过手柄的旋转可以实现对流体的控制。
四、球阀的优缺点1. 优点：（1）密封性能好：由于阀座和球体采用弹性材料制成，且接触面积较大，因此密封性能比较好。
（2）操作灵活：手柄旋转角度小，操作灵活方便。
（3）结构简单：球阀的结构比较简单，易于制造和维修。
（4）适用范围广：球阀适用于各种介质和压力下的控制。
2. 缺点：（1）流量受限：由于孔口大小固定，因此在大流量情况下可能会出现瓶颈。
（2）泄漏问题：在高温或高压情况下容易出现泄漏问题。
（3）成本较高：相比其他类型的阀门，球阀的成本较高。
五、总结球阀是一种常见的控制阀门，在工业生产中应用广泛。
它的优点是密封性能好、操作灵活、结构简单、适用范围广，但也存在流量受限、泄漏问题和成本较高等缺点。
在选择阀门时，需要根据具体情况综合考虑各种因素，并选择适合的阀门类型。
高压球阀的工作原理和优点高压球阀是一种常用的阀门类型，通常用于管道系统中的高温和高压工况下。
它由阀体、阀球、阀杆和操作装置等组成。
高压球阀的工作原理是通过旋转球体来实现介质的开关和切断。
1.开启：当操作装置旋转阀杆时，阀杆与阀体内的球体连接，球体也随之旋转。
当球体旋转到与阀体孔口平行的位置时，介质可以顺畅通过孔口流动，实现了阀门的开启状态。
2.关闭：当操作装置继续旋转阀杆时，球体随之旋转并且与阀体孔口垂直对齐。
这个过程中，球体上的孔口被阀体挡住，介质无法通过阀门，实现了阀门的关闭状态。
1.快速开关：高压球阀可实现快速的开关，并且阀杆旋转角度小。
这使得高压球阀在紧急场合下能够迅速切换，保证系统的正常运行。
2.小阻力：高压球阀的内部管路呈直通式设计，阀体内的球体也光滑无缝，介质通过阀门时流阻较小，降低了压力损失和能耗。
3.耐高压和耐高温：高压球阀通常由高温、高压材料如不锈钢制成，能够承受较大的工作压力和温度。
这使得高压球阀在冶金、石油、化工等行业中得到广泛应用。
4.耐腐蚀性强：高压球阀可以根据介质的性质选用不同的材料进行处理，以提高阀门的耐腐蚀性。
同时球体是整体加工成形的，没有封装的联接处，降低了泄漏的可能性。
5.切断性能好：高压球阀可以实现全开和全闭状态之间的任意调节，具有良好的切断性能。
这样一来，高压球阀不仅可以完全切断介质的流动，还可以调节介质的流量和压力。
总结起来，高压球阀是一种可靠、耐用且适用范围广的阀门。
它的工作原理简单清晰，并且具有快速开关、小阻力、耐高压和耐高温、耐腐蚀、切断性能好等优点。
这些特点使得高压球阀在各个领域的管道系统中得到广泛的应用。
BF35导读：气动球阀是由旋塞阀演变而来。
它具有相同的旋转90度动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。
球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
本类阀门在管道中可任意位置安装。
气动球阀只需要用气动执行器带动阀体作90度的旋转，就可以实现对介质的流量进行截断和开通的功能。
而且只需要很小的转动力矩就能关闭严密。
完全平等的阀体内腔为介质提供了一个阻力很小、并且直通的流道。
通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。
球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。
球阀阀体可以是整体的，也可以是组合式的。
气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。
气动球阀是近年来被广泛采用的一种新型阀门，它具有以下优点：
1.流体阻力小，其阻力系数与同长度的管段相等
3、密封性能好。
球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。
球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大。
6、球阀通道平整光滑，不易沉积介质，可以进行管线通球。
球阀主要优点如下：
适用于经常操作，启闭迅速、轻便。
1.流体阻力小。
2.结构简单，相对体积小，重量轻，便于维修。
3.密封性能好
4.不受安装方向的限制，介质的流向可任意。
球阀主要缺点如下：球阀按结构形式可分为：浮动球阀、固定球阀、弹性球阀和油封球阀；按通道可分为直能式、角式和三通式等，三通式又可分为T形和L形两种。
按连接方工可分为螺纹式连接、法兰连接和焊接式三种
2.结构简单、体积小、重量轻。
3.紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5.维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8.因为气动球阀动力源采用的是气体，一般为0.2-0.8MPa压力，相对比较安全。
气动球阀如果漏气的话，相对液动、电动来说，气体可以直接排出，对环境没有污染，同时具有较高的安全性。
9.相对于手动和涡轮转动球阀来说，气动球阀可以大口径配置，（手动和涡轮转动球阀一般都在DN300口径以下，气动球阀目前可以达到DN1200口径。
）
气动球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。
