激光位移传感器的概述

多线式激光位移传感器原理多线式激光位移传感器是一种常见的非接触式测量传感器，广泛应用于工业自动化领域。

它通过激光束发射和接收的原理，实现对目标物体距离的精确测量。

本文将从原理、结构和应用三个方面介绍多线式激光位移传感器。

一、原理多线式激光位移传感器主要依靠激光测距原理进行测量。

其工作原理如下：传感器内部激光发射器会发射一束激光束，该激光束经过透镜聚焦后照射到被测物体上。

被测物体表面的一部分激光被反射回传感器，通过接收器接收到反射回来的光信号。

传感器会根据激光光束的发射和接收时间差来计算出被测物体与传感器之间的距离。

二、结构多线式激光位移传感器通常由激光发射器、接收器、透镜和信号处理电路等组成。

激光发射器负责产生激光光束，接收器用于接收反射回来的光信号。

透镜的作用是将激光束聚焦到被测物体上，以提高探测的精度。

信号处理电路则负责处理接收到的光信号，计算出被测物体与传感器的距离。

三、应用多线式激光位移传感器具有高精度、快速响应和非接触式测量等特点，广泛应用于工业自动化领域。

以下是几个常见的应用场景：1. 机械加工：多线式激光位移传感器可以用于测量机械加工过程中工件的位置和尺寸，以实现对加工质量的控制和监测。

2. 焊接和切割：在焊接和切割过程中，多线式激光位移传感器可以用于测量焊缝或切割线的位置和尺寸，以确保焊接或切割的准确性和一致性。

3. 机器人导航：多线式激光位移传感器可以用于机器人导航和定位，帮助机器人识别环境中的障碍物，并规划最优路径。

4. 线速度测量：多线式激光位移传感器可以用于测量物体的线速度，例如在生产线上测量传送带上物体的运动速度。

5. 液位测量：多线式激光位移传感器可以用于测量液体或粉体的液位，例如在储罐或仓库中实时监测物料的容量。

总结：多线式激光位移传感器通过激光测距原理实现对目标物体距离的精确测量。

它具有高精度、快速响应和非接触式测量等特点，广泛应用于工业自动化领域。

在机械加工、焊接和切割、机器人导航、线速度测量以及液位测量等方面发挥着重要的作用。

传感器设计——激光位移传感器背景介绍随着21世纪的到来，人们开始进入了以知识经济为特征的信息时代。

此时各国航空航天、船舶等军事领域，及工业控制和农业现代化的不断发展，对位移传感器的需求量也不断上升，同时要求位移传感器不断地进行技术革新，不断地有新技术、新材料的运用，用以满足不同场合、不同环境条件的需求。

其中激光位移传感器等作为工业自动化技术工具的自动化仪表及装置正向数字化、智能化、网络化发展。

激光器作为一种新型光源，与普通光源有显著的不同。

它利用受激发射原理和激光腔的滤波效应，使所发光波具有一系列新的特点同时，目前的激光检测技术可实现高精度、高效率、非接触在线检测。

在科学研究、工业生产、空间技术、国防等领域得到了广泛应用，是一种非常先进的测量技术。

目前需求量最多的激光位移传感器要数基于三角测量法的激光位移传感器，适用于检测各种回转体、箱体零件的尺寸和形位误差。

在零件的尺寸测量，三维轮廓测量，产品质量检测等领域极大地提高了测量效率和精度。

主要用途激光位移传感器可精确非接触测量被测物体的位置、位移等变化，主要应用于检测物体的位移、厚度、振动、距离、直径等几何量的测量。

特点激光位移传感器它是一种非接触式的精密激光测量系统,具有适应性强、速度快、效率高，精度高等特点激光位移传感器系统的构成系统主要由激光自准直发射、激光接收光学系统、CCD接收、光电运算处理电路和数据传输与显示等部分组成。

激光位移传感器的测量原理—三角测量法激光位移传感器采用激光三角法测量原理测量系统发出的激光束经过聚焦后照射到被测物体表面，经漫反射后光线由成像透镜成像到光敏元件接受面上，通过光电转换器转换为电信号，电信号的输出大小仅与被测点的位置有关，当被测点高度发生变化，像点位置随之改变，引起传感器输出信号发生变化。

该传感器可与快速的反馈跟踪系统配合使用，能够准确快速地测出表面的形状与轮廓。

三角测量法优点快速的反馈跟踪系统配合使用，能够准确快速地测出表面的形状与轮廓。

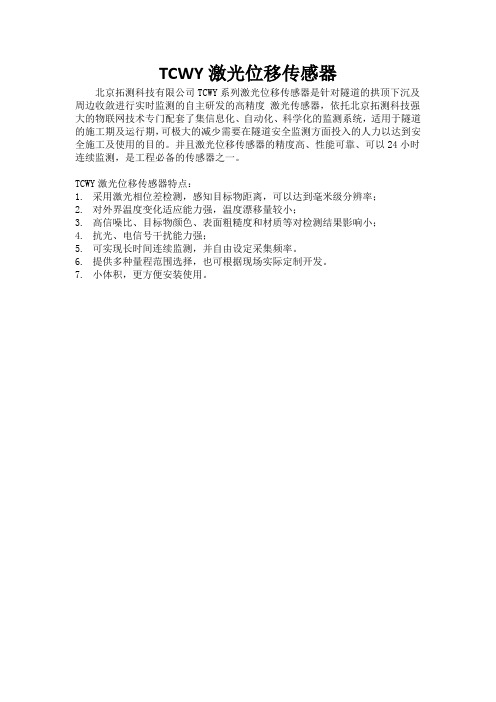

TCWY激光位移传感器
北京拓测科技有限公司TCWY系列激光位移传感器是针对隧道的拱顶下沉及周边收敛进行实时监测的自主研发的高精度激光传感器，依托北京拓测科技强大的物联网技术专门配套了集信息化、自动化、科学化的监测系统，适用于隧道的施工期及运行期，可极大的减少需要在隧道安全监测方面投入的人力以达到安全施工及使用的目的。

并且激光位移传感器的精度高、性能可靠、可以24小时连续监测，是工程必备的传感器之一。

TCWY激光位移传感器特点：
1.采用激光相位差检测，感知目标物距离，可以达到毫米级分辨率；
2.对外界温度变化适应能力强，温度漂移量较小；
3.高信噪比、目标物颜色、表面粗糙度和材质等对检测结果影响小；
4.抗光、电信号干扰能力强；
5.可实现长时间连续监测，并自由设定采集频率。

6.提供多种量程范围选择，也可根据现场实际定制开发。

7.小体积，更方便安装使用。

激光位移传感器，就是以微米（μm）为单位，测量物体的高度、厚度、距离等的传感器，用来检测物体的「有/无」而位移传感器则用于测量「物体移动了几mm的距离」，因此使用较为广泛。

由于这一传感器具备多种优势，从而其具有的功能也较为多样化：
1、量程可设置，至大40 米
2、分辨率1mm，精度1.5mm+d*万分之5
3、数码管实时显示测量结果
4、LED 状态显示
5、电压模拟输出
6、越限继电器输出（支持NPN/PNP）
7、测量距离矫正
8、基本参数设定
9、RS485 接口，支持Modbus RTU 协议
引出线介绍
①黑色，GND；②白色，+24VDC；③蓝色，RS485 A；④紫色，RS485 B；
⑤灰色，4mA~20mA 电流输出
主要参数指标
表1 主要参数指标
以上就是相关内容的介绍，希望对大家了解这一问题会有更多的帮助，同时如有这方面的兴趣或需求，可以咨询一下南京凯基特电气有限公司。

文章标题：深度探讨激光位移传感器三角法位移测量原理激光位移传感器是一种常用的高精度位移测量设备，其原理基于三角法。

在工业生产和科学研究中，激光位移传感器被广泛应用于各种需要精密测量的领域，如机械加工、材料测试、建筑工程等。

本文将从深度和广度的角度对激光位移传感器三角法位移测量原理进行全面探讨，旨在帮助读者全面理解和掌握这一重要原理。

一、激光位移传感器的工作原理激光位移传感器是通过激光束测量目标物体表面到传感器本体的距离，从而实现对目标物体位移的测量。

激光位移传感器内部包含激光器、接收器和信号处理器等关键部件，其工作原理基于激光的反射和回波时间的测量。

激光位移传感器能够实现高精度的位移测量，其原理基于三角法。

二、激光位移传感器三角法位移测量原理的流程讲解2.1 发射激光束当激光位移传感器开始工作时，激光器内的激光束被发射出去，同时记录下发射的时间t1。

2.2 激光束照射目标物体激光束照射到目标物体表面后，被反射回激光位移传感器，同时记录下接收的时间t2。

2.3 计算激光束的传播时间利用激光发射和接收的时间差Δt=t2-t1，结合光速c，可以计算出激光束的传播时间。

根据传播时间和光速的关系，可以得到激光束从传感器到目标物体表面再返回传感器的距离。

2.4 计算目标物体的位移通过测量激光束的传播时间和目标物体的距离，可以计算出目标物体的位移。

激光位移传感器利用三角法原理，通过测量激光束的传播时间和目标物体的距离，实现对目标物体位移的精确测量。

三、总结回顾激光位移传感器的三角法位移测量原理是基于激光的反射和回波时间的测量，通过测量激光束的传播时间和目标物体的距离，实现对目标物体位移的精确测量。

这一原理在工业生产和科学研究中具有重要的应用价值，对于提高生产效率和实现精密测量起着至关重要的作用。

对激光位移传感器三角法位移测量原理进行深入的了解和掌握，对于工程技术人员和科研人员来说是至关重要的。

个人观点与理解经过对激光位移传感器三角法位移测量原理的深入研究和思考，我认为这一原理的实现过程虽然复杂，但其基本原理是相对简单的。

随着21 世纪的到来,人们开始进入了以知识经济为特征的信息时代, 微电子技术、计算机技术、通讯网络技术及自动化技术高速发展的同时, 作为工业自动化技术工具的自动化仪表及装置也向数字化、智能化、网络化发展。

传感器技术、计算机技术和通讯技术一起构成了现代信息的三大基石。

而非接触检测可以克服接触式检测的不足，对于各种测量目标都可以提供高灵敏度、高精度、高效率的数据采集，从而实现对被测物各种参数的非接触测量。

它不会造成被测表面的划伤和损坏，对各种材料制成的工件皆可实现测量。

非接触检测的最大优点是在被检测物体加工过程中便可实现测量。

非接触检测的最大优点是在被测物体加工过程中便可对其进行测量，即在线实时检测，从而实现对加工过程的控制，降低废品率，可大大节省检测时间，提高生产效率，这是接触式检测方式所无法比拟的。

目前，非接触检测主要以激光检测和红外探测为为代表，而激光检测技术是最先进应用最广泛的检测技术之一。

可实现高精度、高效率、非接触在线检测。

对于解决国防及民用工业生产中的产品零件检测难题起到了及其重要的作用。

传感器是利用某种转换原理, 将物理的、化学的、生物的等外界信号变成可以直接测量的电信号的装置。

在实现生产自动化的过程中,采用适当的传感器(能满足系统要求的长期稳定性、可靠性、精确度等性能指标) 是十分重要的。

传感器是现代检测与控制系统中必不可少的组成部分,它的好坏直接关系到整个系统的成败。

在传感器测量技术中, 越来越广泛地运用了超声、微波、激光等声、光、电技术来解决不同工业领域中遇到的特殊测量问题和提高性能的要求。

激光器作为一种新型光源, 与普通光源有显著的不同。

他利用受激发射原理和激光腔的滤波效应,使所发光波具有一系列新的特点。

激光检测技术是最先进应用最广泛的检测技术之一。

可实现高精度、高效率、非接触在线检测。

2 激光位移传感器的测量原理激光位移传感器是一种非接触式的精密激光测量系统, 它具有适应性强、速度快、精度高等特点,适用于检测各种回转体、箱体零件的尺寸和形位误差。

激光位移传感器使用简介激光位移传感器是基于三角测量原理设计，是一款短距离高精度的工业场合使用的产品。

应用了当今先进的数字化背景抑制技术，大大提高了测量精度和抗干扰能力，EMI屏蔽，信号输出稳定，结实的工业塑胶外壳，IP67的防护等级，抗振冲击能力强都是这个系列的突出特点。

激光位移传感器外形尺寸小，易于安装，设置功能齐全，操作方便，带有RS485数字输出功能，带有M12的标准的接插件。

可广泛用于钢铁工业，冶金工业，汽车工业，纺织工业，印刷工业，食品工业，机器人控制，还用于产品厚度检测，相对距离位置检测，高度检测等等场合。

性能特点：检测距离40—60mm红色激光670nm小清晰光斑无设置要求高精度0.01/0.06mm模拟量输出0—10V连接器位置可旋转270°光学参数：激光特性：红色激光，波长670nm激光等级：2级根据EN60825-1-3/97标准参考被测物：Kodak灰色18% 100x100mm电气参数：工作电压：18...28V DC电流损耗无负载：<35mA@24V DC负载电流: <200mA输出信号：模拟量电压0…10V 最大3mA分辨率：7μm，20μm，40μm，80μm线性度：<1%MBE显示：污染状态 LED红色运行 LED绿色温漂：10μm/K短路保护：有反极性保护：有超载保护：有机械参数外壳材料：ABS抗冲击窗口 PMMA;LED窗口聚碳酸酯外形尺寸：50x50x17mm接线方式：M12x1接插件、4针使用寿命：50000小时产品重量：40g配件：可选保护壳低温工作加热器高温环境降温配件环境参数环境光源：EN60947-5-2 EMC: EN60947-5-2工作温度：0...50℃保存温度：-10...60℃保护等级：IP67。

激光位移传感器的工作原理
激光位移传感器是一种使用激光技术测量物体位移的传感器。

其工作原理基于光的干涉原理和三角测量原理。

激光位移传感器一般由激光发射器和接收器组成。

激光发射器发出一束激光，激光束被物体反射后经过光学透镜汇聚到接收器上。

接收器接收到的激光信号被转换为电信号，并通过电路处理得到位移信息。

在测量中，激光束照射在被测物体上的某一点上。

被测物体表面上的点作为光的反射面，反射回来的光会与发射的光发生干涉。

干涉产生的光程差与物体与传感器的距离成正比。

通过测量这个光程差的变化，可以求得物体与传感器之间的距离变化，即位移。

具体测量时，利用三角函数的关系，将物体与传感器之间的距离变化转化为光程差的变化。

通过测量光程差的变化，再经过一系列的信号处理，可以得到物体的位移信息。

激光位移传感器的工作原理可以用来测量微小的位移，具有高精度、高灵敏度、非接触和快速响应等特点。

在许多工业和科学领域，激光位移传感器都被广泛地应用于位移测量、振动分析、材料力学测试等。

激光位移传感器原理一、激光位移传感器的基本原理激光位移传感器是一种利用激光测量物体位置和距离的设备。

它的基本原理是通过发射一束激光，将其照射到被测物体上，然后接收反射回来的激光，通过计算反射时间或者反射角度等参数，来确定被测物体的位置或者距离。

二、激光位移传感器的结构1. 激光发射器：用于产生一束高能量密度、单色性好、方向性强的激光束。

2. 光学系统：包括凸透镜、反射镜等元件，用于将激光束聚焦到被测物体上，并将反射回来的信号重新聚焦到接收器上。

3. 接收器：用于接收反射回来的信号，并将其转化为电信号。

4. 信号处理系统：对接收到的电信号进行处理，得出被测物体的位置或者距离信息。

三、激光位移传感器的工作原理1. 时间法时间法是一种常见的工作原理。

它利用了速度不变定律，即在同样介质中，光速不变。

当激光束照射到被测物体上时，会有一部分光线被反射回来，经过接收器接收后，可以计算出反射时间t。

由于光速不变，可以通过计算t×c/2得出被测物体的距离，其中c为光速。

2. 三角法三角法是一种基于几何学原理的工作原理。

它利用了激光束到达被测物体和反射回来的路径长度差ΔL与物体距离d之间的关系，即ΔL=2d sinθ，其中θ为激光束与被测物体之间的夹角。

通过测量θ和ΔL，可以计算出被测物体的距离。

3. 相移法相移法是一种基于干涉原理的工作原理。

它利用了激光束照射到被测物体上后所产生的干涉条纹来确定被测物体的位置或者变形情况。

在相移法中，需要通过改变激光束相位来获得不同干涉条纹图像，并进行处理得出被测物体信息。

四、激光位移传感器的应用1. 工业自动化：激光位移传感器可以用于机器人、自动化生产线等场合，实现对被测物体位置和距离的精确测量。

2. 航空航天：激光位移传感器可以用于航空航天领域中的飞行姿态控制、导航等方面。

3. 医疗领域：激光位移传感器可以用于医疗领域中的眼科手术、牙科治疗等方面，实现对被测物体位置和距离的精确测量。

激光位移传感器原理激光位移传感器是一种利用激光技术来测量目标物体位置的传感器。

它通过测量激光束和目标物体之间的距离来实现精准的位移测量，具有高精度、快速响应、非接触测量等优点，被广泛应用于工业自动化、机器人技术、精密加工等领域。

本文将介绍激光位移传感器的原理及其工作过程。

激光位移传感器的原理是基于激光测距技术，利用激光束与目标物体之间的反射光信号来测量目标物体的位移。

其工作原理主要包括激光发射、光束聚焦、反射光接收和信号处理等步骤。

首先，激光位移传感器通过激光发射器发射一束激光，激光束经过透镜的聚焦作用后，形成一个非常细小的光斑，然后照射到目标物体上。

当激光束照射到目标物体表面时，会产生反射光，反射光经过透镜再次聚焦后，进入光电探测器进行接收。

光电探测器接收到反射光信号后，将其转换成电信号，并经过信号处理电路进行放大、滤波和数字化处理，最终得到目标物体与传感器之间的距离信息。

激光位移传感器通过测量激光束与目标物体之间的距离，可以实现对目标物体位置的高精度测量。

激光位移传感器的工作过程非常简单，但却能够实现高精度的位移测量。

其原理是基于激光的直线传播特性和反射光的接收特性，利用光电探测器将反射光信号转换成电信号，并进行信号处理得到目标物体的位移信息。

由于激光束具有高能量密度和方向性好的特点，因此激光位移传感器具有快速响应、高精度、非接触测量等优点，适用于对目标物体位置要求较高的场合。

总之，激光位移传感器是一种利用激光技术实现位移测量的高精度传感器，其原理是基于激光的直线传播和反射光的接收特性，通过测量激光束与目标物体之间的距离来实现位移测量。

激光位移传感器具有快速响应、高精度、非接触测量等优点，被广泛应用于工业自动化、机器人技术、精密加工等领域。

希望本文能够帮助读者更好地理解激光位移传感器的原理及其工作过程。
