2013-2014学年第二学期《电工基础》期中考试试卷

2014年下学期《电工技能》期中考试试卷班级：________ 姓名：_________ 学号：______ 计分：______一、填空题（每空2分共30分）1、电路一般由_____、______、_______、_______组成。

2、电流的常用单位有______、_______、_______。

3、电路的三种状态是_____、_____、_______。

4、万用表是一种可以用来测试______、______、______的仪表。

5、电阻的常用三种连接方式是________、________、________。

二、选择题（每题2分共20分）1、一个色环电阻其彩色标示为灰、红、红、金，其阻值应为( )。

A、100欧B、120欧C、8.2KD、1.5K2、测试电阻时，应该使用的仪表是（）。

A、电流表B、电压表C、欧姆表3、进行24V直流电压测试，应采用的最佳量程为（）。

A、50VB、500VC、1000VD、750V4、测试交流电压时，要选用的正确功能是（）。

A、欧姆表B、交流电压表C、直流电压表D、电流表5、三极管的主要作用是( )。

A、单向导通B、放大C、镇流D、检波6、电容器的两个重要参数是（）A、阻值、电压B、容量、耐压值C、容量、正负值D、阻值、容量7、某一可调电阻标示为504，其阻值应为（）。

A、50kB、500kC、5MD、50M 8、电阻的串联其基本含义是（）。

A、两个以上电阻首尾相接B、两个或两个以上电阻首尾相接9、电路中电流为零，电路的工作状况可能是（）。

A、开路B、短路C、通路10、一个四色环电阻，其阻值大小由第三色环数字决定，若为橙色，则倍数是（）。

A、10倍B、100 倍C、1000倍D、10000倍三、判断题（每题3分共30分）1、直流稳压电源一般由变压器降压、镇流滤波、稳压电路组成。

（）2、电容串联连接，电容值会变小，电阻串联连接阻值会加大。

（）3、三极管的三种工作状态是指放大、截止、饱和。

电工基础期中考试卷一、填空题：共60分，每格1分1、其大小和方向均不随时间变化的电动势、电压、电流统称为直流电；其大小和方向均随时间变化的电动势、电压、电流统称为交流电。

2、交流电的最大值又称为峰值或振幅。

3、交流电的最大值、频率、初相位称为交流电的三要素。

4、已知正弦交流电压u=311sin（628t—30°）伏，它的最大值311伏，有效值440伏，角频率628 rad/s ，频率100 HZ ，初相位—30°。

5、我国工频交流电的频率为50HZ ，周期为0.02 S 。

6、已知电压u=220sin（314t—30°）伏,电流i=22sin（314t+60°）安, 电流超前电压，超前90°。

7、在交流电路中通常是用有郊值进行计算的。

8、两个正弦量的初相之差叫相位差；两个正弦量正交，说明两个正弦量的相位差为90°。

9纯电阻正弦交流电路中，电压有效值与电流有效值之间的关系为I=U/R 、电压与电流在相位上的关系为同相；电感元件上电压在相位上超前电流90°；电容元件上电压滞后电流90°。

10、感抗是表示电感线圈对交流电流阻碍作用的物理量。

感抗与频率成正比，X L= 2πfL ，单位是Ω。

11、在正弦交流电路中，已知流过电容元件的电流I=20A，电压u=202sin（314t）伏，则电流i=202sin（314t—90°）安，X C= 1Ω，电容C=3.18×10－3 F,无功功率Q C=400Var有功率P= 0 。

12、在RL串联正弦交流电路中，有功功率P= I2 R ，无功功率Q= I2 X L，视在功功率S= I2 Z13、在RC串联正弦交流电路中，已知电阻R=1Ω，容抗X C=1Ω，则电阻阻抗Z= 2Ω，总电压滞后电流的相位差¢= 45°,如果电压u=102sin（628t—30°）伏,则电流i= 10 sin（628t+15°）,10、对称三相交流电动势的特征是：各相电动势的最大值相等、频率相同、相位互差120°。

2013—2014学年下学期期中考试试卷 《电工技术基础与技能》12汽车专用王义顺一．填空题（1×20分）1、磁悬浮列车在一些国家已经研制成功，它是利用两个同名磁极间相互 的原理来实现悬浮的；小磁针的南极大致指向地理的南极，这说明地磁场的 极在地理的南极附近。

2. 1A=_ __mA 1mA=_ ___μA3. 一节干电池_ ___V 家庭电路电压____ __V4.24000Ω=___ ____K Ω=___ ____M Ω5、家庭照明电路的电压为 V ，各用电器之间是 联的。

（填“串”或“并”）6、家庭电路中发生短路时，电路中的 很大，此时电路中 会起到保护作用，避免发生火灾。

7、电炉通电时，电炉丝热得发红，而跟它相连的导线却不怎么热，这是因为电炉丝的 大，其 也大的缘故。

8、电和磁是紧密相连的：电可以生磁，磁也可以生电，请你分别列举出生活中的两个实际应用 、 。

10、电流流过用电器时电流要做功,其间伴随着能量的转化。

例如电熨斗工作时 是把 能转化成 能。

11.为了防止电热造成的危害，所以电视机、收音机的外壳上都有 ，说明电流具有 效应。

二、选择题（2×20分）1.学校照明电路中的实际总功率A 、全校电灯都开时最大B 、全校电灯都开时最小C 、开灯少时最小D 、都一样2、家庭电路中，下列估测符合事实的是A 、 彩色电视机的正常工作电流为0.1AB 、电子手表的工作电压为220VC 、 电饭煲的电功率为8KWD 、窗式空调机正常工作电流约为6A3.加在导体两端的电压是10伏时，通过导体的电流是0.2安，那么加在导体两端的电压为0伏时，导体的电阻是 （ ）A 0欧B 2欧C 5欧D 50欧4.一个20的电阻，接在由4节干电池串联的电源上，要测这个电阻中的电流和两端的电压，电流表，电压表选的量程应为 ( ) A ．0～0.6A ，0～3V B ．0～0.6A ，0～15V C ．0～3 A ，0～3 V D ．0～3 A ，0～15 V5..如图所示，下列判断错误的是： A ．仅使灯L 1工作，应闭合开关S 2、S 3; B ．仅使灯L 2工作，应闭合开关S 1、S 3; C ．仅使灯L 1工作，应闭合开关S 1、S 3; D ．不能同时闭合开关，S 1、S 2、 S 3.6、如图为两灯泡组成的串联电路，电源电压为6V ，闭合开 关S 后两灯均不亮，用电压表测量电路电压，ab 间电压为0， bc 间电压为6V ，则电路中的故障可能为（ ）A 、L 1短路且L 2断路B 、L 1和L 2均断路C 、L 1断路且L 2短路D 、只有L 2断路7.电工修理如图所示的照明电路时，发现电灯R 不亮，用测电笔测试C 、D 后，发现这两处都能使氖管发光，而测试A 、B 两点时，只有A 点氖管发光，则故障可能发生在A ．AC 段;B ．CD 段;C ．电灯R 短路;D ．BD 段.8. 下列说法不正确的是 （ ）A. 在雷雨天，不要到大树下避雨B. 不要用湿布擦亮着的电灯C. 移动电器时，应先使它脱离电源D. 因输电线路漏电、短路引发火灾时，应立即泼水灭火9.电能表是用来测量 （ ）A 电流的大小B 电压的大小C 电阻的大小D 电能的大小10、.原来室内的电灯正常发光，当把台灯的插头插入插座时(台灯的开关断开)，室内的灯全部熄灭，熔丝熔断，发生这一现象的原因是：A ．台灯的功率太大;B ．台灯的插头处有短路;C ．台灯的灯座处有短路;D ．插座处原来就有短路 11、下列设备中不属于利用电热的是A 、电褥B 、电烘箱C 、电风扇D 、电饭堡 12、下列物体一定没有用到电磁铁的是A 、电磁起重机B 、电铃C 、电烙铁D 、电磁继电器 13、生活中我们经常利用电动机来为我们的生活服务，电动机的工作原理是 A 、通电导体在磁场中会受到力的作用。

黔江民民族职业教育中心2014年 秋 电子专业 期中考试试卷适用班级 2013级电子高考班 （时间：120分钟，满分：150分）电工基础部分一．填空题（每空1分，共22分）1．电流的方向规定为 电荷移动的方向，在金属导体中电流的方向与电子的运动方向 。

2、对电流的 叫电阻，用字母 表示。

3. 某电路中a 点电位是12V ，b 点电位是2V ，那么a ，b 两点之间的电压Uab=____________。

.4.一个完整的电路通常由_________、_________、_________和_________等几部分组成。

5．测量电动机的绝缘电阻一般不用万用表，而常采用 ； 6．电路的三种工作状态是 、短路 。

9．金属导体的电阻与导体的材料性质与其尺寸有关，即导体的电阻R （Ω）与长度L （m ）成 ，与截面积S （m 2）成 ，且与电阻率ρ（Ω•m）有关。

10、电位是相对值，它的大小与参考点选择有关 ；当参考点改变时，电路中各点的电位值将 ，任意两点间的电压值 。

11、通用电烙铁 按加热方式可以分为内热式和外热式两大类，通常由 、 、 、 组成。

12、通过一个导体的电流是5A ，经过2min 时间，通过这个电阻横截面的电荷量是 C 。

导体中的电流为1A ，在 min 时间内，通过导体横截面的电荷量为24C 。

二．判断题（每题1分，共5分）1．使用万用表测量电阻，每换一次欧姆档都要把指针调零一次。

【 】 2．使用电烙铁焊接元器件时，是先加热焊件，再加热焊锡丝。

【 】 3．电压表一般应并联在被测电路中，电流表一般应串联在被测电路中。

【 】 4. 一只200V 、1kW 的电炉，若每天用电1h ，则30天用电7.2kWh 。

【 】5、导体中的电流由电子流形成，故电子流的方向就是电流的方向【 】。

三．选择题（每题2分，共24分）1．万用表最基本的应该不包括测量 【 】A ．电压B ．电流C ．电阻D ．阻抗2．家用电度表接线时，下列那种接法是正确的 【 】A ．2、3进，1、4出B ．1．4进，2．3出C ．1、3进，2、4出D ．2、4进，1、3出3．若需要判断都设备是否带电，可选用以下那个工具测试 【 】A ．螺丝刀B ．测电笔C ．钢丝钳D ．镊子 4、 在温度一定时，导体的电阻与下列物理量中的【 】无关。

《电工基础》学科期中试题时间：100分钟；满分：100分班级_____ 姓名_______学号_______ 成绩_____注意事项：1、本试卷满分100分，考试时间90分钟。

2、答卷前将密封线内的项目填写清楚。

3、用蓝黑色钢笔或圆珠笔直接答在试卷上。

一、填空题：（每空3分，共30分）1、把电感线圈对交流电的阻碍作用称为___________，把电容对交流电的阻碍作用称为_____________。

2、电阻是一种___________元件，电感和电容是___________元件。

3、在纯电感电路中，电流与电压的相位关系为__________________，在纯电容电路中，电流与电压的相位关系为_____________________。

4、在纯电感电路中，瞬时功率的最大值表示电感与电源之间能量转换的最大值，称为_________________。

5、RL串联电路中，总电压和各分电压之间的数量关系为U=_______，总阻抗和电阻、感抗之间的关系为Z=___________，有功功率P、无功功率Q L、视在功率S之间的关系为S=___________.二、选择题：（每题2分，共20分）1、在纯电阻电路中，计算电流的公式是（）A i=U/RB i=UM/RC I=UM/RD I=U/R2、纯电感电路中，已知电流的初相为-60°，则电压的初相为（）A 30 °B 60°C 90°D 120°3、在容抗为100Ω的纯电容电路两端加上正弦交流电压u c=100sin（ωt-60°）V，则通过他的瞬时电流为（）A i=sin（ωt+60°）AB i=sin（ωt+30°）AC i=√2sin（ωt+60°）AD i=√2sin（ωt+30°）A4、在感抗为50Ω的纯电感电路两端加上正弦交流电压u=20sin（100πt+60°）V，则通过他的瞬时电流为（）A i=20sin（100πt-30°）AB i=0.4sin（100πt-30°）AC i=0.4sin（100πt+60°）AD i=0.4sin（100πt+30°）A5、在一个RLC串联交流电路中，已知R=20Ω，Xl=80ΩXc=40Ω，则该电路呈( )A 电容性B 电感性C 电阻性D中性6、功率表测量的是( )A有功功率B无功功率C视在功率D瞬时功率7、某电感线圈接入直流电时，测出R=12Ω，接入交流电时，测出阻抗为20Ω，则线圈的感抗为（）A 20ΩB 16ΩC 8ΩD 32Ω8、已知RLC串联交流电流端电压U=20V,电阻两端电压Ur=12V,电感两端电压Ul=16V,则电容两端电压Uc=（）A 4VB 32VC 12VD 28V9、交流电路提高功率因数的目的是（）A 减小电路的功率消耗B 提高负载的利用率C 增加负载的输出功率D 提高电流的利用率10、测量电能应该用（）A万用表B毫伏表C电能表D功率表三、判断题：（每题2分，共20分）1、电阻、电感、电容都是耗能元件。

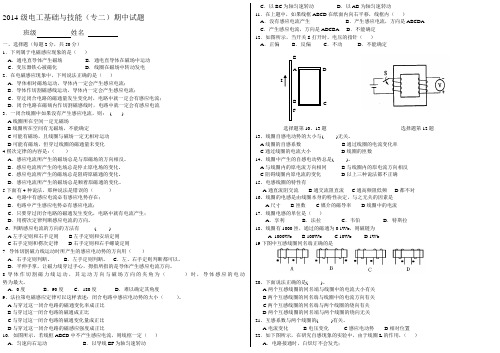

2014级电工基础与技能（专二）期中试题班级姓名一、选择题（每题2分，共50分）1．下列属于电磁感应现象的是（）A．通电直导体产生磁场B．通电直导体在磁场中运动C．变压器铁心被磁化D．线圈在磁场中转动发电2．在电磁感应现象中，下列说法正确的是（）A．导体相对磁场运动，导体内一定会产生感应电流；B．导体作切割磁感线运动，导体内一定会产生感应电流；C．穿过闭合电路的磁通量发生变化时，电路中就一定会有感应电流；D．闭合电路在磁砀内作切割磁感线时，电路中就一定会有感应电流3．一闭合线圈中如果没有产生感应电流，则：( )A.线圈所在空间一定无磁场B.线圈所在空间有无磁场，不能确定C.可能有磁场，且线圈与磁场一定无相对运动D.可能有磁场，但穿过线圈的磁通量未变化4.楞次定律的内容是：（）A．感应电流所产生的磁场总是与原磁场的方向相反。

B．感应电流所产生的电场总是停止原电场的变化。

C．感应电流所产生的磁场总是阻碍原磁通的变化。

D．感应电流所产生的磁场总是顺着原磁通的变化。

5.下面有4种说法，那种说法是错误的（）A．电路中有感应电流必有感应电势存在；B．电路中产生感应电势必有感应电流；C．只要穿过闭合电路的磁通发生变化，电路中就有电流产生；D．用楞次定律判断感应电流的方向。

6、判断感应电流的方向的方法有( )A.左手定则和右手定则B.左手定则和安培定则C.右手定则和楞次定律D.右手定则和右手螺旋定则7. 导体切割磁力线运动时所产生的感应电动势的方向用（）A．右手定则判断。

B．左手定则判断。

C．左、右手定则判断都可以。

D．平伸手掌，让磁力线穿过手心，拇指所指的是导体产生感应电流方向。

8.导体作切割磁力线运动，其运动方向与磁场方向的夹角为（）时，导体感应的电动势为最大。

A．0度B．90度C．180度D．难以确定其角度9、法拉第电磁感应定律可以这样表述：闭合电路中感应电动势的大小（）。

A.与穿过这一闭合电路的磁通变化率成正比B.与穿过这一闭合电路的磁通成正比C.与穿过这一闭合电路的磁通变化量成正比D.与穿过这一闭合电路的磁感应强度成正比10．如图所示，若线框ABCD中不产生感应电流，则线框一定（）A．匀速向右运动B．以导线EF为轴匀速转动C．以BC为轴匀速转动D．以AB为轴匀速转动11．在上题中，如果线框ABCD在纸面内向右平移，线框内（）A．没有感应电流产生B．产生感应电流，方向是ABCDA C．产生感应电流，方向是ADCBA D．不能确定12．如图所示，当开关S打开时，电压的指针（）A．正偏B．反偏C．不动D．不能确定选择题第10、13题选择题第12题13、线圈自感电动势的大小与( )无关。

睢宁县职业高级中学2013—2014学年度第二学期期终考试 一年级 电工电子试卷（7、8班）得分：一、填空（1×30'）1、 电容器的基本特性是 。

任何两个相互靠近又彼此绝缘的导体，就可称为 。

2、 在电容器外壳上所标的电压就是该电容器的 ，一般称为 ，是指在规定的温度范围内，可以连续加在电容器上而不损坏电容器的 电压值。

3、 电容器串联电路的 相等：电容器并联电路的 相等。

4、 如图1所示电路中，电源电动势为E ，内阻不计，C 是一个容量很大的未充电电容器。

当S 合向1时，电源向电容器充电。

这时看到白炽灯EL 开始 ，然后逐渐 ，直到 。

同时将从电流表中观察到充电电流的变化是从开始的 到最后为 ；而电压表的指针变化是从 开始，慢慢 ，最后等于 。

5、 在如图1所示电路中，当电容器充电结束后，把S 从1合向2，电容器便开始 。

这时看到白炽灯EL 开始突然亮，然后逐渐 ，直 到 。

同时将从电流表中观察到充电电流的变化是从开始的 到最后为 ；而电压表的指针变化是从 开始，慢慢 ，最后等于 。

图16、 在进行电路或电器维修时，如果碰到大电容量的电容器，应先通过 将姓名： 学号：EEL其电荷量放掉后再进行维修，以防被电击。

7、 任何磁铁都有两个极，一个称为 ，用 表示；一个称为 ，用 表示。

8、 两个磁铁的磁极之间存在着相互作用力，同名磁极互相 ，异名磁极互相 。

二、选择（2×10'）1、条形磁铁磁场最强的地方是（ ）。

A 、磁铁两极B 、磁铁中心点C 、磁感线中间位置D 、无法确定 2、当发现有人触电，必须尽快（ ）A 、拨打120电话B 、人工呼吸C 、使触电者脱离电源D 、以上都不对 3、关于电气火灾的防范与扑救，以下说法不正确的是（ ） A 、在制造和安装电气设备时，应减少易燃物B 、电气火灾一旦发生，首先要切断电源，进行扑救，并及时报警C 、带电灭火时，可使用泡沫灭火剂D 、一定要按防火要求设计和选用电气产品 4、判断电流的磁场方向时，用（ ）A 、右手螺旋定则B 、左手定则C 、右手定则D 、以上都可以 5、通电线圈插入铁心后，它的磁场将（ ）A 、增强B 、减弱C 、不变D 、不确定 6、万用表不能用来测量（ ）A 、电压B 、电流C 、电阻D 、频率 7、在电磁感应现象中，以下叙述正确的是（ ） A 、导体相对磁场运动，导体内一定会产生感应电流 B 、导体作切割磁感线运动，导体内一定会产生感应电流 C 、穿过闭合电路的磁通量发生变化，电路中就一定有感应电流 D 、闭合回路在磁场内作切割磁感线运动，电路中就一定有感应电流 8、产生感应电流的条件是（ ） A 、导体作切割磁感线运动B 、闭合回路中的一部分导体在磁场中作切割磁感线运动C 、闭合回路中的全部导体在磁场中作切割磁感线运动D 、闭合回路中的一部分导体在磁场中沿磁感线运动班级：9、电容两极板之间（ ）A 、能够导电B 、不能导电C 、时而导电时而不导电D 、无法确定 10、有一个电容为30μF 的电容器，接到直流电源上对它充电，这时它的电容为30μF ；当它不带电时，它的电容是（ ）A 、0B 、15μFC 、30μFD 、10μF 三、判断题（1×10'）1、任何电气设备内部未经的明无电时，一律视为有电，不准用手触及。

2013--2014学年下学期期中考试卷《电工基础》13机电、汽车王义顺一、填空题（每空1分，12分）1、交流电压的最大值用符号表示；有效值用符号表示。

最大值、有效值关系是2、我国照明电路的电压为，其最大值是。

动力电压为其最大值是。

3、频率和周期是描述正弦交流电变化快慢的参数。

周期用表示，单位是；频率用表示，单位是。

频率与周期的关系是二、选择题（每小题2分，28分）1、交流电压的（）随时间作周期性变化。

A、大小和方向B、大小C、方向2、冰箱使用的是（）A、50Hz 、单相380V正弦交流电B、50Hz 、三相380V正弦交流电C、50Hz 、单相220V正弦交流电D、 380V直流电3.已知正弦电动势e=311sin(314t+300)V其电动势的有效值为（）A、311VB、220VC、280VD、209V4.若i1=10sin(ωt+300)A , i2=20sin(ωt-100)A,则i1的相位比i2超前A、200B、-200C、400D、-4005、已知u1=100sin(314t+600)V , u2=100sin(314t-1500)V,则u1超前u2 A、-900 B2100 C、-1500 D、21006.u1、u2两波形图如图所示，u1、u2相位关系是A、超前B、滞后C、同相7.电感器的表示符号是A、RB、CC、L8、已知i=2.828sin（628t-300）A，通过R=2欧的电阻时，消耗的功率是A、4WB、16WC、8WD、2W9、纯电阻电路中，电压与电流的相位为A、超前B、滞后C、同相10、在正弦交流电路中，当总电流的相位超前总电压一个角度时，这种负载为（）负载A、感性B、容性C、电阻性11、纯电感电路中，电压与电流的相位为A、超前B、滞后C、同相12、纯电容电路中，电压与电流的相位为超前B、滞后C、同相13、电感的感抗为A、XL=ω LB、XL=1/ω LC、XL= 1 2πf L14、电容的容抗的为A、XC=ωCB、XC=1/ωCC、XC=2πf c三、判断题（每小题2分，20分）1、正弦交流电的三要素是最大值、频率和相位。

中专电子电工基础知识期中试题及答案一、单项选择题1、逻辑功能为：“全1出0、有0出1”的逻辑门是（）A与非门 B 或非门 C 非门 D 与或非门2、逻辑符号为的门电路是（）A非门 B 异或门 C 与门 D 同或门3、具有下列真值表（图1）的门电路是（）A 与非门B或非门C 或门 D 非门4、如图（2）所示的电路是（）门电路A与 B 或 C 非5、当两个输入端均为1时，输出Q不定的是（）A、基本RS触发器 B 时钟同步RS触发器 C 主从JK触发器D 、D 触发器6、仅具有置0、置1功能的触发器（）A、JK触发器 B RS触发器 C D触发器 D T触发器7、仅具有“保持”、“翻转”功能的触发器（）A JK触发器B 基本RS触发器C D触发器D T触发器8、主从JK触发器，在触发脉冲消失后，输出状态将（）A 随之消失B 发生翻转C 恢复原态D 保持现态9、能防止空翻的触发器是（）A 同步RS触发器B 基本RS触发器C T触发器D 都不能10、下列电路中不属于时序电路的是（）A 同步计数器B 数码寄存器C 组合逻辑电路D 异步计数器11、如果一个寄存器的数码是“同时输入，同时输出”，则该寄存器是采用（）A 串行输入输出B 并行输入输出C 串行输入、并行输出D 并行输入、串行输出12、多谐振荡器是一种无稳态电路，能产生（）A矩形脉冲 B 三角波 C 正弦波 D 尖峰脉冲13、单稳态触发器一般不适合应用于（）A 定时B 延时C、脉冲波整形 D 自激振荡产生脉冲波14、单稳态触发器的输出脉冲的宽度取决于（）A 触发信号的周期B 触发信号的幅度C 电路的RC时间常数D 触发信号的波形15、施密特触发器一般不适用于（）A 延时B波形变换C波形整形D幅度鉴别16、施密特触发器不同于其他触发器的特点是（）A有两个稳定状态B没有稳定状态C有两个暂稳态D有一个稳态和一个暂稳态17、在RC电路中，ν0=νR，R=20KΩ，C=200pF，若输入ƒ=10kHz 的连续方波，则该电路是（）A积分电路 B 微分电路 C 耦合电路 D 矩形波发生电路18、组合逻辑电路的分析就是（）A 根据实际问题的逻辑关系画逻辑电路图B根据逻辑电路图确定其完成的逻辑功能C 根据真值表写出逻辑函数式D 根据逻辑函数式画逻辑电路图19、组合逻辑电路的设计就是（）A 写出逻辑电路的逻辑功能B 根据真值表写出逻辑函数式C 根据函数表达式列出真值表D 根据实际问题的逻辑关系画出逻辑电路图20、将十进数的10个数字0~9编成二进制代码的电路称为（）A 8421BCD编码器B 二进制编码器C 十进制编码器D 优先编码器21、二—十进制译码器有（）A 3个输入端，8个输出端B 4个输入端，10个输出端C 4 个输入端，9个输出端D 3个输入端，10个输出端22、同步RS触发器，当S=0，R=1时，CP脉冲作用后，触发器处于（）A 原状态B 0状态C 1状态D状态不确定23、对逻辑函数的化简，通常是指将逻辑函数式简化成最简（）A 或与式B 与非式C 与或式D 与或非式24、石英晶体振荡器构成并联型时，石英晶体相当于（）A：电阻B：电感C：电容D：不确定25、能将输入信息转换为二进制代码的电路称为（）A：编码器B：译码器C：寄存器D：数据分配器26、阻值为40Ω的一条电阻丝，二等分后拧在一起，其总电阻为（）A：10ΩB：20ΩC：40ΩD：80Ω27、制造变压器铁心的材料是（）A：硬磁材料B：矩磁材料C：软磁材料D：反磁材料28、要改变三相鼠笼式异步电动机转速，常采取的方法是（）A：改变三相交流电的频率和电压B：改变感想交流电的相序和电动机的磁极对数C：改变电动机的磁极对数和电源频率D：改变三相交流电的电压和相序29、一个电容器的耐压值为250V，把它接入正弦交流电路中使用时，加在电容上的交流电压的有效值可以是（）A：380V B：250V C：200V D：176V30、如果把一电容器两极板的面积加倍，并使两极板之间的距离减半，则（）A：电容保持不变B：电容增大C：电容减半D：电容加倍31、两个电阻串联，若他们消耗的功率相同，则其阻值（）A：相同B：不相同C：有时相同，有时不同D：不能确定32、线路并联电容后，可以提高电路的功率因数，同时可以减小输电线上的（）A：电阻B：电流C：无功功率D：无正确答案33、一粗细均匀的电阻丝，当其两端电压为U时，通过的电流是I；若将电阻丝对折后，重新接入原电路，通过电阻丝的电流为（）A：0.5I B:I C:2I D:4I34、在单相半波整流电路中，如果负载电流为10A，则流经整流晶体二极管的电流为（）A：4.5A B:5A C:10A D:20A35白炽灯灯丝断后搭上再使用，往往比原来要亮些，这是因为（）A：电阻增大，功率增大B：电阻减小，功率减小C：电阻减小，功率增大D：电阻增大，功率减小36、基本共射放大器，当输入1KH2、5mV的下弦电压时，输出电压输出波形出现了顶部削平的失真，为了消除失真应（）A减小RC B改换β小的管子C增大Rb D 减小Rb37、要互补对称OTL功放电路中，引起交越失真的原因是（）A 输入信号太久B 推挽管的基极偏压不合适C 电源电压太高D 晶体管β过大38、关于射极输出器的错误叙述是（）A 电压放大倍数略小于1，电压跟随特性好B 输入阻抗低，输出阻抗高C 具有电流放大能力和功率放大能力D 一般不采用分压式偏置39、由理想二极管组成电路如图（1）所示，其A、B两端的电压应为（）A –12VB —6VC +6V D+12V40、如图3所示，R3引入的反馈类型是（）A电压并联负反馈 B 电流串联负反馈 C 电压串联负反馈D电流并联负反馈二、多选题（每题2分）1、关于P型半导体下列说法错误的是（）A没有电子B只有空穴C 带正电 D 呈电中性2、测量三极管间e、b 、c间的电压，如果放大状态则可能（）A 、Vc>Vb>Ve B、Vb>Ve Vb> Vc C、Vc<Vb<Ve D、Vb<Ve Vb<Vc3、关于三极管的输出特性曲线下列说法正确的是（）A 整个曲线是非线性B、在放大区相当于恒流源C、三极管截止时Ib=0 Ic≠0 D三极管饱和时Ic≠βIb4、需要一个阻抗变换电路，ri大，ro小，应选用（）A：电压负反馈B：并联负反馈C：电流负反馈D：串联负反馈5、多级放大电路与单级放大电路相比（）A：电压增益高B电压增益小C：通频带宽D通频带窄6、共集电极放大电路，由于A V<1，故（）A：没有反馈B：存在反馈C：有电流放大作用Ｄ：无电流放大作用７、若接入反馈后与未接入反馈时，相比有以下情况者为负反馈（）Ａ：ＡＶ的绝对值变大Ｂ：ＡＶ的绝对值减小Ｃ：净输入量增加Ｄ：净输入量减小８、稳定放大器输出电压的负反馈是（）Ａ：电压串联Ｂ：电流并联Ｃ：电压并联Ｄ：电流串联９、为了稳定放大器的静态工作点和改善放大器的交流性能应引入（）负反馈Ａ：电压Ｂ：电流Ｃ：直流Ｄ：交流10、微分电路和积分电路的共同点是（）A：都是波形变换电路B：都能把脉冲波变换成电压波C：时间常数都一样D：都是利用RC电路的过渡过程的规律D：可把前、后沿变坏的矩形波整形为前、后沿均陡直的矩形波三、判断题(每题1分)（正确填A ，错误填B）1、N型半导体中的多数载流子是空穴2、半导体的反向漏电流越大越好3、硅二极管的正向导通电压是0.5V4、二极管是非线性器件5、晶体三极管的β值越大越好6、根据异或门的逻辑函数式为，则还有一种集成门称为同或门，它的函数式应为（）7、将JK触发器的J、K端连接在一起作为输入端就构成D触发器（）8、寄存器的功能是统计输入脉冲的个数（）9、单稳态触发器只有一个稳态，没有暂稳态（）10、多谐振荡器没有触发信号就能输出矩形脉冲。

2014下学期《电工基础》期中考试试卷班级：________ 姓名：_________ 学号：______ 计分：______一、填空题（每空2分共40分）1、电路一般由_______、______、_______组成。

规定_________为电流的方向，电压的单位是________，电动势用_____表示，方向是_______2、电路的三种状态是 _____、_____、_______。

3、扩大电压表量程的方法是_________，扩大电流表量程的方法是___________。

4、电阻定律说明电阻的大小由______、_______、_________、__________四个因素决定，用公式表示____________。

5、电压源电流源的等效变换关系是__________负载获得最大功率的条件是____________获得的最大功率是__________。

二、选择题（每题2分共20分）1、一个色环电阻其彩色标示为灰、红、红、金，其阻值应为( )。

A、100欧B、120欧C、8.2KD、1.5K2、测试电阻时，应该使用的仪表是（）。

A、电流表B、电压表C、欧姆表3、进行220V直流电压测试，应采用的最佳量程为（）。

A、50VB、500VC、1000VD、750V4、110V、40W的小彩灯接至220V照明线路中，应（）一合适的电阻。

A、串联B、并联C、混联D、直接接即可5、三极管的主要作用是( )。

A、单向导通B、放大C、镇流D、检波6、电路中任意两点电位的差值称为：A 、电动势B 、电势C 、电位D 、电压7、在全电路中，电流与电源的（）成正比，与整个电路的（）成反比。

A、电压、电流B、电压、电动势C、电动势、电阻D、电压、电阻8、电阻的串联其基本含义是（）。

A、两个以上电阻首尾相接B、两个或两个以上电阻首尾相接9、电路中电流为零，电路的工作状况可能是（）。

A、开路B、短路C、通路10、一个四色环电阻，其阻值大小由第三色环数字决定，若为黄色，则倍数是（）。
