【CN209885645U】一种烟草料液用混料装置【专利】

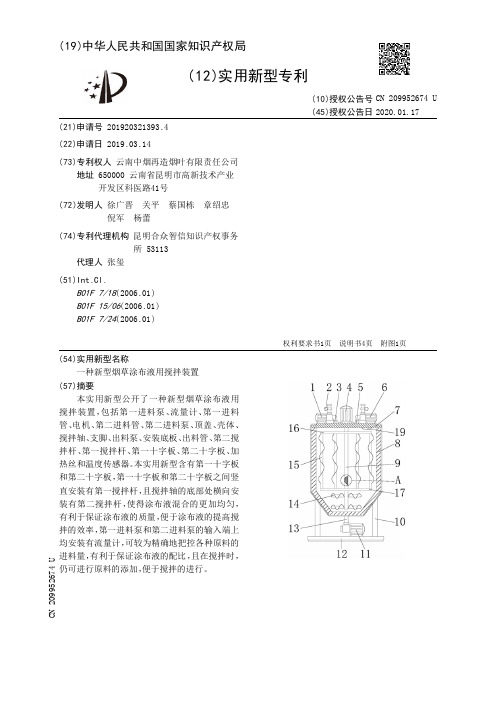

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920321393.4(22)申请日 2019.03.14(73)专利权人 云南中烟再造烟叶有限责任公司地址 650000 云南省昆明市高新技术产业开发区科医路41号(72)发明人 徐广晋　关平　蔡国栋　章绍忠　倪军　杨蕾　(74)专利代理机构 昆明合众智信知识产权事务所 53113代理人 张玺(51)Int.Cl.B01F 7/18(2006.01)B01F 15/06(2006.01)B01F 7/24(2006.01)(54)实用新型名称一种新型烟草涂布液用搅拌装置(57)摘要本实用新型公开了一种新型烟草涂布液用搅拌装置，包括第一进料泵、流量计、第一进料管、电机、第二进料管、第二进料泵、顶盖、壳体、搅拌轴、支脚、出料泵、安装底板、出料管、第二搅拌杆、第一搅拌杆、第一十字板、第二十字板、加热丝和温度传感器。

本实用新型含有第一十字板和第二十字板，第一十字板和第二十字板之间竖直安装有第一搅拌杆，且搅拌轴的底部处横向安装有第二搅拌杆，使得涂布液混合的更加均匀，有利于保证涂布液的质量，便于涂布液的提高搅拌的效率，第一进料泵和第二进料泵的输入端上均安装有流量计，可较为精确地把控各种原料的进料量，有利于保证涂布液的配比，且在搅拌时，仍可进行原料的添加，便于搅拌的进行。

权利要求书1页 说明书4页 附图1页CN 209952674 U 2020.01.17C N 209952674U权　利　要　求　书1/1页CN 209952674 U1.一种新型烟草涂布液用搅拌装置，其特征在于：包括搅拌机构、进料机构、顶盖(7)、壳体(8)、加热丝(18)、温度传感器(19)、支脚(10)和安装底板(12)，所述支脚(10)呈正四边形竖直固接在壳体(8)底部处的外壁上，所述支脚(10)的底端固接在安装底板(12)的顶面，所述安装底板(12)的顶面安装有出料泵(11)，所述壳体(8)底板的中心处贯穿安装有出料管(13)，所述出料管(13)的一端与出料泵(11)的输入端密封连接，所述顶盖(7)通过螺栓安装在壳体(8)的顶面，所述进料机构和搅拌机构均安装在顶盖(7)上，所述温度传感器(19)嵌入安装在顶盖(7)的底面；所述进料机构包括第一进料泵(1)、流量计(2)、第一进料管(3)、第二进料管(5)和第二进料泵(6)，所述第一进料管(3)和第二进料管(5)均贯穿安装在顶盖(7)上，所述第一进料泵(1)和第二进料泵(6)均安装在顶盖(7)的顶面，所述第一进料管(3)的一端与第一进料泵(1)的输出端密封连接，所述第二进料管(5)的一端与第二进料泵(6)的输出端密封连接，所述第一进料泵(1)和第二进料泵(6)的输入端上均安装有流量计(2)；所述搅拌机构包括电机(4)、搅拌轴(9)、第一十字板(16)、第二十字板(17)、第一搅拌杆(15)和第二搅拌杆(14)，所述电机(4)安装在顶盖(7)的顶面，所述搅拌轴(9)通过轴承安装在顶盖(7)的中心处，所述搅拌轴(9)的顶端与电机(4)的输出端固接，所述第一十字板(16)和第二十字板(17)自上而下固顶套接在搅拌轴(9)上，所述第一十字板(16)和第二十字板(17)之间竖直固接有第一搅拌杆(15)，所述搅拌轴(9)的底部处水平固接有第二搅拌杆(14)，且所述第二搅拌杆(14)靠近壳体(8)的底面，所述搅拌轴(9)内安装有加热丝(18)。

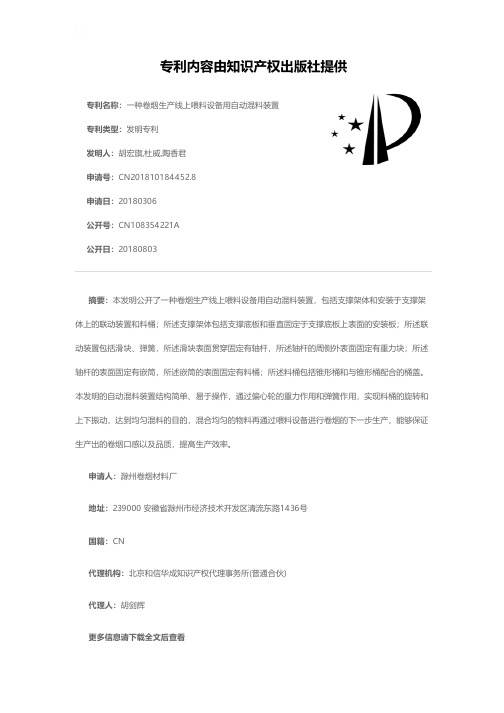

专利名称：一种卷烟生产线上喂料设备用自动混料装置专利类型：发明专利
发明人：胡宏旗,杜威,陶香君
申请号：CN201810184452.8
申请日：20180306
公开号：CN108354221A
公开日：
20180803
专利内容由知识产权出版社提供
摘要：本发明公开了一种卷烟生产线上喂料设备用自动混料装置，包括支撑架体和安装于支撑架体上的联动装置和料桶；所述支撑架体包括支撑底板和垂直固定于支撑底板上表面的安装板；所述联动装置包括滑块、弹簧，所述滑块表面贯穿固定有轴杆，所述轴杆的周侧外表面固定有重力块；所述轴杆的表面固定有嵌筒，所述嵌筒的表面固定有料桶；所述料桶包括锥形桶和与锥形桶配合的桶盖。

本发明的自动混料装置结构简单、易于操作，通过偏心轮的重力作用和弹簧作用，实现料桶的旋转和上下振动，达到均匀混料的目的，混合均匀的物料再通过喂料设备进行卷烟的下一步生产，能够保证生产出的卷烟口感以及品质，提高生产效率。

申请人：滁州卷烟材料厂
地址：239000 安徽省滁州市经济技术开发区清流东路1436号
国籍：CN
代理机构：北京和信华成知识产权代理事务所(普通合伙)
代理人：胡剑辉
更多信息请下载全文后查看。

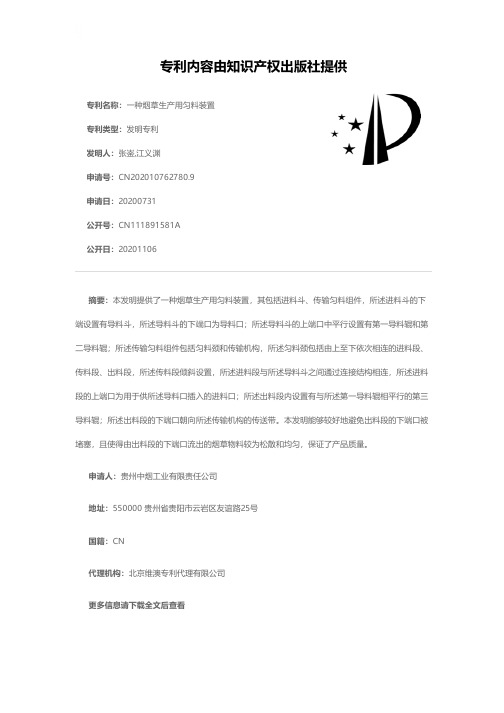

专利名称：一种烟草生产用匀料装置专利类型：发明专利
发明人：张崟,江义渊
申请号：CN202010762780.9
申请日：20200731
公开号：CN111891581A
公开日：
20201106
专利内容由知识产权出版社提供
摘要：本发明提供了一种烟草生产用匀料装置，其包括进料斗、传输匀料组件，所述进料斗的下端设置有导料斗，所述导料斗的下端口为导料口；所述导料斗的上端口中平行设置有第一导料辊和第二导料辊；所述传输匀料组件包括匀料颈和传输机构，所述匀料颈包括由上至下依次相连的进料段、传料段、出料段，所述传料段倾斜设置，所述进料段与所述导料斗之间通过连接结构相连，所述进料段的上端口为用于供所述导料口插入的进料口；所述出料段内设置有与所述第一导料辊相平行的第三导料辊；所述出料段的下端口朝向所述传输机构的传送带。

本发明能够较好地避免出料段的下端口被堵塞，且使得由出料段的下端口流出的烟草物料较为松散和均匀，保证了产品质量。

申请人：贵州中烟工业有限责任公司
地址：550000 贵州省贵阳市云岩区友谊路25号
国籍：CN
代理机构：北京维澳专利代理有限公司
更多信息请下载全文后查看。

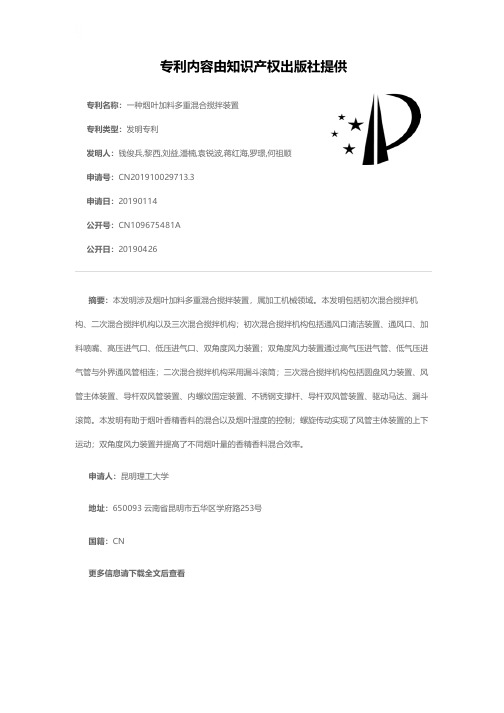

专利名称：一种烟叶加料多重混合搅拌装置
专利类型：发明专利
发明人：钱俊兵,黎西,刘益,潘楠,袁锐波,蒋红海,罗璟,何祖顺申请号：CN201910029713.3
申请日：20190114
公开号：CN109675481A
公开日：
20190426
专利内容由知识产权出版社提供
摘要：本发明涉及烟叶加料多重混合搅拌装置，属加工机械领域。

本发明包括初次混合搅拌机构、二次混合搅拌机构以及三次混合搅拌机构；初次混合搅拌机构包括通风口清洁装置、通风口、加料喷嘴、高压进气口、低压进气口、双角度风力装置；双角度风力装置通过高气压进气管、低气压进气管与外界通风管相连；二次混合搅拌机构采用漏斗滚筒；三次混合搅拌机构包括圆盘风力装置、风管主体装置、导杆双风管装置、内螺纹固定装置、不锈钢支撑杆、导杆双风管装置、驱动马达、漏斗滚筒。

本发明有助于烟叶香精香料的混合以及烟叶湿度的控制；螺旋传动实现了风管主体装置的上下运动；双角度风力装置并提高了不同烟叶量的香精香料混合效率。

申请人：昆明理工大学
地址：650093 云南省昆明市五华区学府路253号
国籍：CN
更多信息请下载全文后查看。

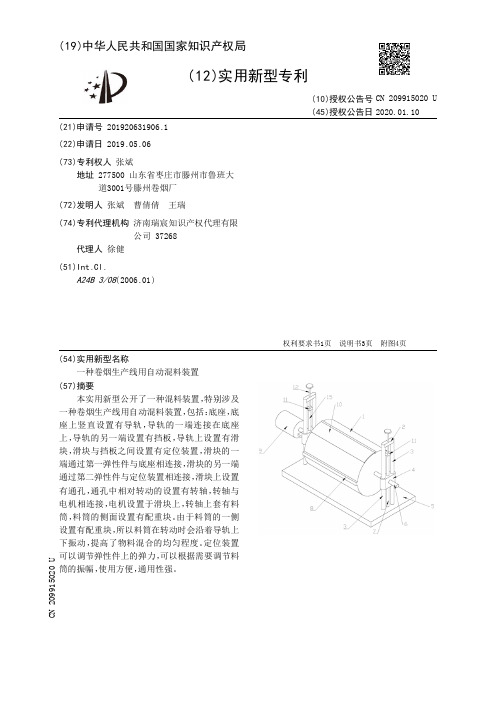

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920631906.1(22)申请日 2019.05.06(73)专利权人 张斌地址 277500 山东省枣庄市滕州市鲁班大道3001号滕州卷烟厂(72)发明人 张斌　曹倩倩　王瑞　(74)专利代理机构 济南瑞宸知识产权代理有限公司 37268代理人 徐健(51)Int.Cl.A24B 3/08(2006.01)(54)实用新型名称一种卷烟生产线用自动混料装置(57)摘要本实用新型公开了一种混料装置，特别涉及一种卷烟生产线用自动混料装置，包括：底座，底座上竖直设置有导轨，导轨的一端连接在底座上，导轨的另一端设置有挡板，导轨上设置有滑块，滑块与挡板之间设置有定位装置，滑块的一端通过第一弹性件与底座相连接，滑块的另一端通过第二弹性件与定位装置相连接，滑块上设置有通孔，通孔中相对转动的设置有转轴，转轴与电机相连接，电机设置于滑块上，转轴上套有料筒，料筒的侧面设置有配重块。

由于料筒的一侧设置有配重块，所以料筒在转动时会沿着导轨上下振动，提高了物料混合的均匀程度。

定位装置可以调节弹性件上的弹力，可以根据需要调节料筒的振幅，使用方便，通用性强。

权利要求书1页 说明书3页 附图4页CN 209915020 U 2020.01.10C N 209915020U权　利　要　求　书1/1页CN 209915020 U1.一种卷烟生产线用自动混料装置，包括：底座，其特征在于：所述底座上竖直设置有导轨，所述导轨的一端连接在底座上，所述导轨的另一端设置有挡板，所述导轨上设置有滑块，所述滑块与挡板之间设置有定位装置，所述滑块通过第一弹性件与底座相连接，所述滑块通过第二弹性件与定位装置相连接，所述滑块上设置有通孔，所述通孔中相对转动的设置有转轴，所述转轴上套有料筒。

2.根据权利要求1所述的卷烟生产线用自动混料装置，其特征在于：所述转轴与电机相连接，所述电机设置于滑块上。

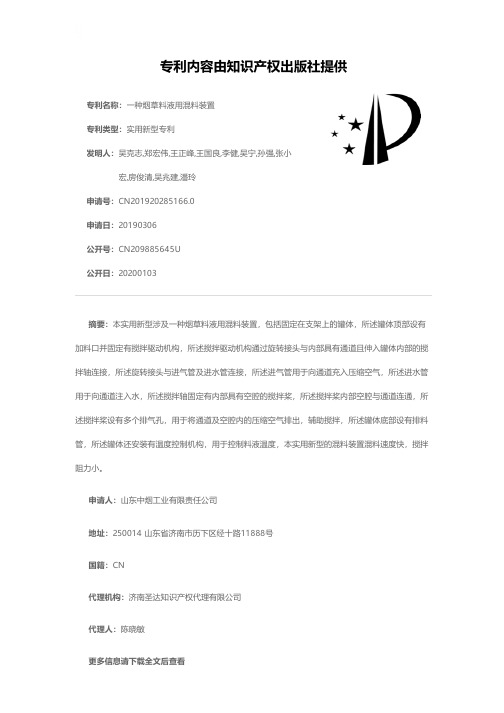

专利名称：一种烟草料液用混料装置
专利类型：实用新型专利
发明人：吴克志,郑宏伟,王正峰,王国良,李健,吴宁,孙强,张小宏,房俊清,吴兆建,潘玲
申请号：CN201920285166.0
申请日：20190306
公开号：CN209885645U
公开日：
20200103
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种烟草料液用混料装置，包括固定在支架上的罐体，所述罐体顶部设有加料口并固定有搅拌驱动机构，所述搅拌驱动机构通过旋转接头与内部具有通道且伸入罐体内部的搅拌轴连接，所述旋转接头与进气管及进水管连接，所述进气管用于向通道充入压缩空气，所述进水管用于向通道注入水，所述搅拌轴固定有内部具有空腔的搅拌桨，所述搅拌桨内部空腔与通道连通，所述搅拌桨设有多个排气孔，用于将通道及空腔内的压缩空气排出，辅助搅拌，所述罐体底部设有排料管，所述罐体还安装有温度控制机构，用于控制料液温度，本实用新型的混料装置混料速度快，搅拌阻力小。

申请人：山东中烟工业有限责任公司
地址：250014 山东省济南市历下区经十路11888号
国籍：CN
代理机构：济南圣达知识产权代理有限公司
代理人：陈晓敏
更多信息请下载全文后查看。

专利名称：一种烟草原料多组分混合强化装置
专利类型：发明专利
发明人：李斌,慎龙舞,吕晓亮,林玉红,王浩,朱辰杰,薛峰,何建飞,覃征东,姚光明,邓国栋,王兵
申请号：CN202110058370.0
申请日：20210116
公开号：CN112520362A
公开日：
20210319
专利内容由知识产权出版社提供
摘要：一种烟草原料多组分混合强化装置，其特征在于：包括机体、进料口、拨辊、拨辊转轴、导料板、电机、链轮链条、涨力调节器以及出料机构，所述拨辊以多层折返方式设置在机体内，以便形成错流促使机内返混，每层拨辊的数量为10‑30根；拨辊转轴两端均通过可调节轴承座相应安装在机体两侧板上，拨辊转轴一端通过链轮、链条与设置在机体后侧板上的电机连接；所述可调节轴承座在两侧板上的位置通过轴承座调节槽左右调节，以调整拨辊与拨辊之间的间距。

本发明相比现有技术的优点在于：通过多层拨辊的往复错流混合形成多级错流，加大了装置内的返混，强化多组分原料的混合掺配，减少造碎。

且本装置结构简单，设计合理。

申请人：中国烟草总公司郑州烟草研究院,郑州嘉德机电科技有限公司
地址：450001 河南省郑州市高新区枫杨街2号
国籍：CN
代理机构：郑州中民专利代理有限公司
代理人：黄宇亭
更多信息请下载全文后查看。

专利名称：一种混料装置
专利类型：实用新型专利
发明人：季延滨,李涛,侯继明申请号：CN201521013259.6申请日：20151208
公开号：CN205517482U
公开日：
20160831
专利内容由知识产权出版社提供
摘要：本实用新型提供一种混料装置，包括横截面为椭圆的中空柱状箱体，在箱体顶部设有平行设置的加料管，在箱体底部设有出料管，在所述加料管之间横向连通有回流管，在所述箱体内设有柱状转体，所述转体的横截面由三条弧线围成，所述转体中心设有空腔，在所述空腔壁上周向设有矩形槽，穿过所述箱体壁设有横向设置的转动轴，所述转动轴延伸至所述转体的空腔内，所述转动轴上环套有柱形套，在所述柱形套外沿上周向设有尖齿，所述尖齿可卡位于所述矩形槽内。

本实用新型的转动轴的转动带动转体的转动，从而使得箱体内的液体在转体周围旋转流动，从而起到混料的效果，结构简单，实用性强。

申请人：芝圣(天津)生物科技有限公司
地址：300000 天津市西青区大寺镇凝侯村津青农场西500米
国籍：CN
更多信息请下载全文后查看。

专利名称：一种烟丝混合装置专利类型：实用新型专利
发明人：刘熙,赵瑞峰,饶国华申请号：CN201220088829.8申请日：20120310
公开号：CN202476418U
公开日：
20121010
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种烟丝混合装置。

所述装置包括一容器，容器的上端设有一双层的盖子，盖子可将容器密封；双层的盖子包括外层和内层；外层设有通气小孔，内层设有钢丝网；容器的下端设有压缩气体入口，压缩气体入口处设有钢丝网。

使用本实用新型时，拧开上部双层的盖子，将烟丝装入容器中，将盖子盖好，下端压缩气体入口处接入压缩空气的喷嘴，然后通过下部气体的快速吹入，吹起烟丝，达到混匀烟丝的目的。

本实用新型整体结构简单，设计合理，混合效率高，安全，设备的制作成本低廉，容易操作，烟丝混合效果好，有利于提高卷烟产品质量，混合过程中烟丝的破碎小，有利于卷烟生产企业提高经济效益。

申请人：广东中烟工业有限责任公司
地址：510145 广东省广州市中山七路333号
国籍：CN
代理机构：广州粤高专利商标代理有限公司
更多信息请下载全文后查看。

专利名称：一种电子烟油生产用混料装置专利类型：实用新型专利
发明人：祝喜贵,章学铨
申请号：CN201921397005.7
申请日：20190827
公开号：CN210846021U
公开日：
20200626
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电子烟油生产用混料装置，包括机体，所述机体的顶端固定设置有若干个料筒且料筒的底端均固定设置有螺纹筒，同时螺纹筒的底端均设置有导管，所述机体的内部中端固定设置有混料箱且导管的另一端均与混料箱的外边缘上端固定连接，同时均与混料箱相通，所述混料箱的底端出液管上固定设置有电磁阀，同时电磁阀上电连接有主电子定时开关，所述混料箱的顶端两侧均转动设置有转动轮且转动轮之间通过皮带连接，右侧所述转动轮顶端设有第二电机且第二电机与转动轮固定连接。

本实用新型结构简单、设计合理，通过利用第二电机带动两个转动轮、两个转杆、搅拌杆转动，而利用电加热板进行加热，从而可以提高混合效率。

申请人：深圳市诺思维科技有限责任公司
地址：518101 广东省深圳市宝安区西乡街道南昌社区南昌第三工业区裕兴科技园B栋701
国籍：CN
更多信息请下载全文后查看。
