中药色谱指纹图谱相似度评价系统国家药典委员会翟为民背景国家食品药品监督管理局于2000年先后下达“关于加强中药注册管理有关事宜的通知”（国药管注［2000］157号）和关于印发《中药注射剂色谱指纹图谱研究的技术要号）和“关于印发《中药注射剂色谱指纹图谱研究的技术要求》的通知”（国药管注［2000］348号）文件。
国家药典委员会负责组织实施“已批准生产的中药注射剂质量标准的提高完善及指纹图谱工作”及牵头组织“已批准多家生产的中药注射剂，其指纹图谱联合起草工作”。
国家药典委员会从2000年12月起开始组织实施，进行了可行性调研、规范性技术文件起草与研究、同布进行了科技部立项。
从中药注射剂的指纹图谱研究质量标准提高逐步从中药注射剂的指纹图谱研究、质量标准提高，逐步成熟、扩展，到2010版药典，部分提取物和中成药标准中都收载了指纹图谱项目，为发挥着积极的作用。
1、论证1论证首先进行调研，多次召开研讨会，代表涉及科研院所、中央和省级药品检验所及企业科技人员。
形成共识：央和省级药品检验所及企业科技人员形成共识：①重点-色谱指纹图谱；②理论上可行。
②理论上可行③通过实践，检验可行性，不断完善。
2、修订《中药注射剂指纹图谱研究技术要求》（国药谱管注［2000］348号）①优化、方法验证，细化参数、明确要求。
②解决手工计算“共有峰”、“非共有峰”面积工作中大量的人为因素，改变“只见树木不见森林”的局面，力求量的人为因素改变“只见树木不见森林”的局面力求反映整体质量特性。
二规范性技术文件起草与研究工作二、规范性技术文件起草与研究工作1、修订修订稿就原料药材、半成品、成品的样品收集、制备、参照物的选择，指纹图谱试验条件，对实验室的要求，对仪器的要求，试验方法和试验条件的建立及验证，色谱条件的优选，指纹图谱的建立和验证、识别、计算和复核，标准书写格式指纹图谱的建立和验证识别计算和复核标准书写格式等进行了详尽的细化规定，起草稿经广泛征求意见，先后进行了多次修改得以完成。

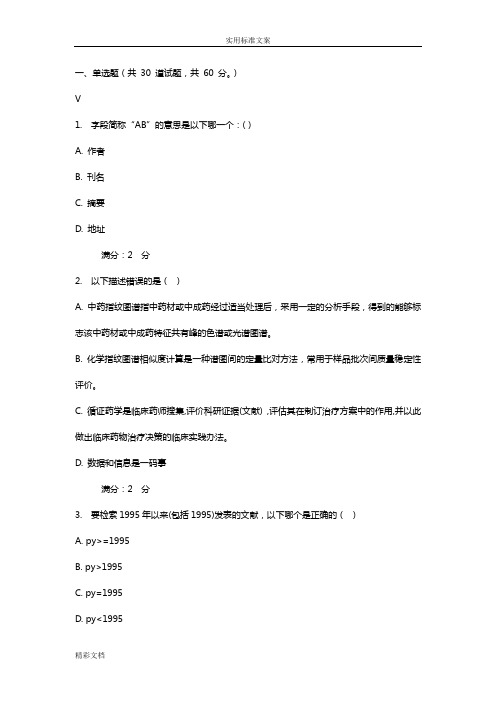

一、单选题（共30 道试题，共60 分。
）V1. 字段简称“AB”的意思是以下哪一个：( )A. 作者B. 刊名C. 摘要D. 地址满分：2 分2. 以下描述错误的是（）A. 中药指纹图谱指中药材或中成药经过适当处理后，采用一定的分析手段，得到的能够标志该中药材或中成药特征共有峰的色谱或光谱图谱。
B. 化学指纹图谱相似度计算是一种谱图间的定量比对方法，常用于样品批次间质量稳定性评价。
C. 循证药学是临床药师搜集,评价科研证据(文献) ,评估其在制订治疗方案中的作用,并以此做出临床药物治疗决策的临床实践办法。
D. 数据和信息是一码事满分：2 分3. 要检索1995年以来(包括1995)发表的文献，以下哪个是正确的（）A. py>=1995B. py>1995C. py=1995D. py<1995满分：2 分4. 以下描述错误的是（）A. 目前世界上尚没有通过虚拟筛选技术开发成功的药物B. 随着结构生物学的发展，越来越多的生物大分子三维结构被测定，虚拟筛选将发挥更大的作用C. 药物设计方法可以分成两类，即基于小分子的药物设计和基于受体生物大分子结构的药物设计D. 用虚拟筛选方法进行创新药物研究在提高新药研究与开发的效率，和获得新结构活性化合物的速度方面，均具有十分重要的意义。
满分：2 分5. 索硝苯地平治疗心绞痛方面的相关文献，硝苯地平与心绞痛这两个键词组合检索，硝苯地平应组配的副主题词是：（）A. 药物疗法B. 治疗应用C. 化学疗法D. 治疗满分：2 分6. 以下描述错误的是（）A. 数据挖掘技术是从大量的数据中筛选出隐含的、可信的、新颖的、有效的信息的高级处理过程。
B. 数据挖掘的方法分为四类:分类、关联、序列、聚类。
C. 用虚拟筛选方法进行创新药物研究是不现实的。
D. 与传统高通量筛选相比，虚拟筛选具有高效、快速和经济等优点。
满分：2 分7. 通过哪个检索途径可以检索医学期刊相关信息（）A. 主题途径B. 基本检索C. 期刊检索D. 作者检索满分：2 分8. 国内期刊全文光盘数据库不包括（）A. 万方资源数据库B. CNKI资源数据库C. 维普医药期刊信息资源检索系统D. 科学引文索引满分：2 分9. 以下描述错误的是（）A. 信息组织可以增加信息传播、检索、利用的效率B. Pubmed的检索式比Medline更为严格C. MICROMEDEX Health care series数据库是美国Micromedex公司出版的临床实践事实信息系列数据库D. DRUG-REAX（药物间的相互作用）这个数据库可以查询会产生相互作用的药品成分作用和临床上所显示出的一些症状满分：2 分10. 有关数据挖掘的相关描述错误的是（）A. 分类是找出数据库中一组数据对象的共同特点并按照分类模式将其划分为不同的类B. 数据挖掘中人工神经网络工具可以在不分离复方药物的基础上直接进行分析C. 对HIS中相关信息进行提取、分析、挖掘，对抗生素的用量、耐药性、联合用药、疗程、围手术期用药、预防用药、用药途径及治疗效果等指标实行自动监控，可以实时、有效地监测抗生素使用情况D. 在HIS中嵌入在线的合理用药审查软件，根据患者的医学信息、检验资料、合并用药资料、过敏史、用药史等信息，自动拦截不合理的医嘱。

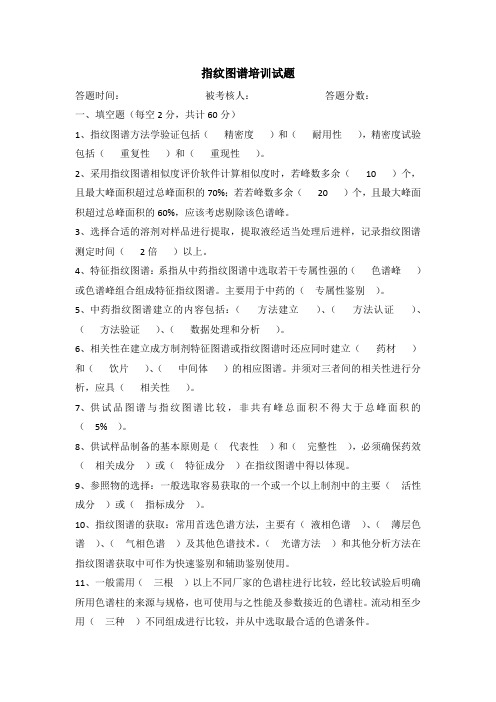

指纹图谱培训试题答题时间：被考核人：答题分数：一、填空题（每空2分，共计60分）1、指纹图谱方法学验证包括（精密度）和（耐用性），精密度试验包括（重复性）和（重现性）。
2、采用指纹图谱相似度评价软件计算相似度时，若峰数多余（10 ）个，且最大峰面积超过总峰面积的70%；若若峰数多余（20 ）个，且最大峰面积超过总峰面积的60%，应该考虑剔除该色谱峰。
3、选择合适的溶剂对样品进行提取，提取液经适当处理后进样，记录指纹图谱测定时间（2倍）以上。
4、特征指纹图谱：系指从中药指纹图谱中选取若干专属性强的（色谱峰）或色谱峰组合组成特征指纹图谱。
主要用于中药的（专属性鉴别）。
5、中药指纹图谱建立的内容包括：（方法建立）、（方法认证）、（方法验证）、（数据处理和分析）。
6、相关性在建立成方制剂特征图谱或指纹图谱时还应同时建立（药材）和（饮片）、（中间体）的相应图谱。
并须对三者间的相关性进行分析，应具（相关性）。
7、供试品图谱与指纹图谱比较，非共有峰总面积不得大于总峰面积的（5% ）。
8、供试样品制备的基本原则是（代表性）和（完整性），必须确保药效（相关成分）或（特征成分）在指纹图谱中得以体现。
9、参照物的选择：一般选取容易获取的一个或一个以上制剂中的主要（活性成分）或（指标成分）。
10、指纹图谱的获取：常用首选色谱方法，主要有（液相色谱）、（薄层色谱）、（气相色谱）及其他色谱技术。
（光谱方法）和其他分析方法在指纹图谱获取中可作为快速鉴别和辅助鉴别使用。
11、一般需用（三根）以上不同厂家的色谱柱进行比较，经比较试验后明确所用色谱柱的来源与规格，也可使用与之性能及参数接近的色谱柱。
流动相至少用（三种）不同组成进行比较，并从中选取最合适的色谱条件。
二、简答题：（每题20分，共计40分）1、指纹图谱耐用性实验包括哪些方面？答：各个实验室不同温湿条件（即不同实验环境）、不同分析人员、不同厂家仪器（包括同一厂家不同规格仪器），不同厂家的试剂和不同色谱柱（不同批号和/或供应商）等；方法本身的参数波动的影响，如流速、柱温、波长变异、展开剂比例、流动相组成等，还要分析溶液的稳定性、提取时间、流动相pH值变化的影响、流动相组分变化的影响等。
中药色谱指纹图谱相似度评价系统的操作规范(版本 2004 A)SOP of Similarity evaluation system for chromatographic fingerprint of TCM（Version 2004 A）目录一、软件系统的功能简介：二、附录1：附常用色谱工作站AIA（*.cdf）格式文件的导出三、附录2：本软件涉及术语的注释，新增功能和常见问题及解答一．简介1．版本介绍：本软件系统包括两个应用版本：研究版（2004 A）和检验版（2004 B）。
研究版主要用于科学研究工作，具有生成对照图谱功能。
检验版侧重于色谱指纹图谱的检验工作，功能简化，不具有生成对照图谱的功能。
2．系统运行环境要求：(1). 最低配置：CPU主频533 MHz以上，内存64M，硬盘剩余最小空间100M，操作系统Windows 98以上，屏幕分辨率800×600。
(2). 推荐配置：PVI以上CPU，内存128M，硬盘空间20G，操作系统Windows 2000以上，屏幕分辨率1024×768二．安装方法点击setup.exe后，进入安装程序，如果无其他特殊需要，可以直接点击下一步至安装结束。
图 1三．功能本软件系统包括文件导入，数据库管理，谱图处理，分析检验和帮助等功能。
安装完本系统后，运行“中药色谱指纹图谱相似度评价系统”执行程序，进入登陆界面（图2），这时需要用户输入用户名和相应的密码（现暂无设置密码）。
点击确定进入启动界面（图3），三秒钟后自动进入本系统运行主界面。
若用户不想在启动界面等待三秒钟，可以直接点击启动界面（图3），这样可以快速进入系统主界面（图4）图2图3图4 系统主界面系统主界面中(图4)，文件信息区（即图谱列表）显示样本编号（如（S1））及文件的路径名称等信息，绘图区显示相应的色谱指纹图谱和样本的编号（如（S12））。
1 文件打开 绘图区文件信息区（1）打开文件（全谱导入）（图5）：图5本系统支持三种格式文件的导入：AIA(即*.cdf)文件，文本文件（*.txt）和Scp(*.Scp)格式文件的导入（图5）。
中药指纹图谱相似度分析之TXT文本导入话说很多同行都无法将高效液相，气相，气质联用跑出来的色谱图导入到指纹图谱相似度分析软件进行分析。
目前对谱图相似度分析的软件也只有接下来几个版本：、B版》、药检所版的《中药色谱图分析和数据管理系统》、浙大版的《中药指纹图谱相似度计算软件》及中南版的《相似度分析软件》，在写这边帖子之前，前三个版本我都反复安装试过很多次，第四个一方面需要matlab的只是、另一方我也没有在网上找到资源。
最后我选择了使用药典版的《中药色谱指纹图谱相似度评价系统A版》，以下简称（《A系统》）。
药典版的《中药色谱指纹图谱相似度评价系统》有A，B版两个版本，即：研究版（2004 A）和检验版（2004 B）。
研究版主要用于科学研究工作，具有生成对照图谱功能。
检验版侧重于色谱指纹图谱的检验工作，功能简化，不具有生成对照图谱的功能。
软件就不详细介绍了，直接进入主题——如何将得到的TXT文件转换成能够导入《A系统》的TXT文件。
本系统支持三种格式文件的导入：AIA(*.cdf)文件，文本文件（*.txt）和Scp(*.Scp)格式文件的导入（如图1）。
建议采用通用的AIA（*.cdf）格式文件导入（但是我试过导出的AIA 依然无法导入，并且AIA文件没办法编辑，也许是能力不够，至今没有找能编辑AIA文件的方法）。
注意AIA（*.cdf）文件中应包含样本图谱的峰面积信息，在色谱工作站导出AIA （*.cdf）文件前应现进行积分。
否则导出的AIA（*.cdf）文件可能因不包含峰面积信息而无法导入（我用TXT文件试了，没有积分依然可以导入，只是无法匹配，也就是无法进入下一步相似度分析）。
文本文件（*.txt）的导入需要采用特殊的格式，可以参考本系统导出的文本文件格式【文后附上标准文本文件格式】。
Scp(*.Scp，即Standard Chromatographic Project的简写)是本系统为生成的对照图谱的导入提供的一种特殊的文件格式。
中药色谱指纹图谱相似度评价系统国家药典委员会翟为民背景国家食品药品监督管理局于2000年先后下达“关于加强中药注册管理有关事宜的通知”（国药管注［2000］157号）和关于印发《中药注射剂色谱指纹图谱研究的技术要号）和“关于印发《中药注射剂色谱指纹图谱研究的技术要求》的通知”（国药管注［2000］348号）文件。
国家药典委员会负责组织实施“已批准生产的中药注射剂质量标准的提高完善及指纹图谱工作”及牵头组织“已批准多家生产的中药注射剂，其指纹图谱联合起草工作”。
国家药典委员会从2000年12月起开始组织实施，进行了可行性调研、规范性技术文件起草与研究、同布进行了科技部立项。
从中药注射剂的指纹图谱研究质量标准提高逐步从中药注射剂的指纹图谱研究、质量标准提高，逐步成熟、扩展，到2010版药典，部分提取物和中成药标准中都收载了指纹图谱项目，为发挥着积极的作用。
1、论证1论证首先进行调研，多次召开研讨会，代表涉及科研院所、中央和省级药品检验所及企业科技人员。
形成共识：央和省级药品检验所及企业科技人员形成共识：①重点-色谱指纹图谱；②理论上可行。
②理论上可行③通过实践，检验可行性，不断完善。
2、修订《中药注射剂指纹图谱研究技术要求》（国药谱管注［2000］348号）①优化、方法验证，细化参数、明确要求。
②解决手工计算“共有峰”、“非共有峰”面积工作中大量的人为因素，改变“只见树木不见森林”的局面，力求量的人为因素改变“只见树木不见森林”的局面力求反映整体质量特性。
二规范性技术文件起草与研究工作二、规范性技术文件起草与研究工作1、修订修订稿就原料药材、半成品、成品的样品收集、制备、参照物的选择，指纹图谱试验条件，对实验室的要求，对仪器的要求，试验方法和试验条件的建立及验证，色谱条件的优选，指纹图谱的建立和验证、识别、计算和复核，标准书写格式指纹图谱的建立和验证识别计算和复核标准书写格式等进行了详尽的细化规定，起草稿经广泛征求意见，先后进行了多次修改得以完成。
中药色谱指纹图谱相似度评价系统的操作规范(版本 2004 A)SOP of Similarity evaluation system for chromatographic fingerprint of TCM（Version 2004 A）目录一、软件系统的功能简介：二、附录1：附常用色谱工作站AIA（*.cdf）格式文件的导出三、附录2：本软件涉及术语的注释，新增功能和常见问题及解答一．简介1．版本介绍：本软件系统包括两个应用版本：研究版（2004 A）和检验版（2004 B）。
研究版主要用于科学研究工作，具有生成对照图谱功能。
检验版侧重于色谱指纹图谱的检验工作，功能简化，不具有生成对照图谱的功能。
2．系统运行环境要求：(1). 最低配置：CPU主频533 MHz以上，内存64M，硬盘剩余最小空间100M，操作系统Windows 98以上，屏幕分辨率800×600。
(2). 推荐配置：PVI以上CPU，内存128M，硬盘空间20G，操作系统Windows 2000以上，屏幕分辨率1024×768二．安装方法点击setup.exe后，进入安装程序，如果无其他特殊需要，可以直接点击下一步至安装结束。
图 1三．功能本软件系统包括文件导入，数据库管理，谱图处理，分析检验和帮助等功能。
安装完本系统后，运行“中药色谱指纹图谱相似度评价系统”执行程序，进入登陆界面（图2），这时需要用户输入用户名和相应的密码（现暂无设置密码）。
点击确定进入启动界面（图3），三秒钟后自动进入本系统运行主界面。
若用户不想在启动界面等待三秒钟，可以直接点击启动界面（图3），这样可以快速进入系统主界面（图4）图2图3图4 系统主界面系统主界面中(图4)，文件信息区（即图谱列表）显示样本编号（如（S1））及文件的路径名绘图区文件信息区称等信息，绘图区显示相应的色谱指纹图谱和样本的编号（如（S12））。
1 文件打开（1）打开文件（全谱导入）（图5）：图5本系统支持三种格式文件的导入：AIA(即*.cdf)文件，文本文件（*.txt）和Scp(*.Scp)格式文件的导入（图5）。
中药色谱指纹图谱相似度评价系统的操作规范(版本2004 A)SOP of Similarity evaluation system for chromatographic fingerprint ofTCM（Version 2004 A）目录一、软件系统的功能简介：二、附录1：附常用色谱工作站AIA（*.cdf）格式文件的导出三、附录2：本软件涉及术语的注释，新增功能和常见问题及解答一．简介1．版本介绍：本软件系统包括两个应用版本：研究版（2004 A）和检验版（2004 B）。
研究版主要用于科学研究工作，具有生成对照图谱功能。
检验版侧重于色谱指纹图谱的检验工作，功能简化，不具有生成对照图谱的功能。
2．系统运行环境要求：(1). 最低配置：CPU主频533 MHz以上，内存64M，硬盘剩余最小空间100M，操作系统Windows 98以上，屏幕分辨率800×600。
(2). 推荐配置：PVI以上CPU，内存128M，硬盘空间20G，操作系统Windows 2000以上，屏幕分辨率1024×768二．安装方法点击setup.exe后，进入安装程序，如果无其他特殊需要，可以直接点击下一步至安装结束。
图1三．功能本软件系统包括文件导入，数据库管理，谱图处理，分析检验和帮助等功能。
安装完本系统后，运行“中药色谱指纹图谱相似度评价系统”执行程序，进入登陆界面（图2），这时需要用户输入用户名和相应的密码（现暂无设置密码）。
点击确定进入启动界面（图3），三秒钟后自动进入本系统运行主界面。
若用户不想在启动界面等待三秒钟，可以直接点击启动界面（图3），这样可以快速进入系统主界面（图4）图2图3图4 系统主界面系统主界面中(图4)，文件信息区（即图谱列表）显示样本编号（如（S1））及文件的路径名称等信息，绘图区显示相应的色谱指纹图谱和样本的编号（如（S12））。
1 文件打开（1）打开文件（全谱导入）（图5）：图 5绘图区文件信息区本系统支持三种格式文件的导入：AIA(即*.cdf)文件，文本文件（*.txt）和Scp(*.Scp)格式文件的导入（图5）。
建议采用通用的AIA（*.cdf）格式文件导入。
注意AIA（*.cdf）文件中应包含样本图谱的峰面积信息，在色谱工作站导出AIA（*.cdf）文件前应现进行积分。
否则导出的AIA （*.cdf）文件可能因不包含峰面积信息而无法导入。
为了方便用户的使用，附录中给出了主要色谱工作站的（AGILENT，WATERS，和SHIMADZU）AIA(*.cdf)数据格式的文件导出介绍。
文本文件（*.txt）的导入需要采用特殊的格式，可以参考本系统导出的文本文件格式。
Scp(*.Scp，即Standard Chromatographic Project的简写)是本系统为生成的对照图谱的导入提供的一种特殊的文件格式。
（2）导出文件（保存图谱）本系统支持将导入的图谱数据文件以文本文件（*.txt）导出保存（图6）。
图6（3）导出图象将导入绘制的色谱图谱可以图象形式存放，文件格式为*.bmp（图7）。
图7（4）图谱删除本系统提供谱图删除功能（图8）。
可以选中某一图谱删除（“删除当前图谱”功能），也可将导入的图谱全部删除（“清除所有图谱数据”）。
在文件信息区选中某一样本图谱，然后在文件菜单栏中点击“删除当前图谱”，即可将选中的样本图谱删除。
若点击“清除所有图谱数据”，所有样本图谱全部删除。
图82 数据库功能：数据库管理包括药材信息建档（图9）、制剂信息建档（图10）和参照图谱建档功能（图11），便于用户信息管理。
图9图10图113 谱图处理：（1）数据剪切数据剪切功能可使用户选择一定时间范围内的色谱数据进行匹配。
点击“谱图处理”中的“数据剪切”功能，系统会提示用户是否需要恢复原始数据，点击确定后进入“数据剪切”功能对话框，如图（12）：图12 数据剪切功能对话框通过该对话框用户可以剪切样本图谱起始阶段的溶剂峰，也可剪切样本图谱尾部阶段的“杂峰”。
在对话框中输入剪切溶剂峰的“终止时间”（系统默认为5分钟）和尾部剪切的“起始时间”（系统默认为60分钟），可以将所有样本在剪切溶剂峰的“终止时间”前和尾部剪切的“起始时间”后的图谱数据剪切掉。
（2）放大和缩小本系统提供了两种图谱放大和缩小功能。
一种为“信号放大一倍和缩小一倍”（图13），另一种为信号的直接拖放放大。
这里只介绍“信号放大一倍和缩小一倍”功能。
“信号放大一倍和缩小一倍功能”使得当前显示图谱的沿y轴方向成比例放大和缩小一倍，便于用户观察图谱信号的整体概貌和细节部分。
连续点击“信号放大一倍”两次，即将原始图谱沿y 轴方向放大四倍。
图13 谱图处理包含的功能（3）色谱峰匹配色谱峰匹配包括指定参照峰，指定基准峰和自动匹配。
下面逐一介绍：•指定参照图谱：用户可以任意选择一条色谱图谱作为指定参照图谱。
点击“谱图处理”→“色谱峰匹配”中的“指定参照图谱”，弹出如图14所示的对话框，选择参照图谱编号“确定“后即可将该编号对应的图谱指定为参照图谱。
图谱颜色变为红色，以区别于其他图谱。
在此对话框中还提供了“对照图谱的生成方法”和“时间窗宽度”的参数设置。
“对照图谱的生成方法”（详见“3 谱图处理中（4）生成对照图谱、单独显示对照图谱及导出对照图谱”），这里只介绍“时间窗宽度”的参数设置。
时间窗宽度是指相对于参照图谱峰位置的可选保留时间范围，其单位根据横坐标轴的单位而定（这里是分钟）。
时间窗宽度越大，可选的时间范围就越大。
在色谱峰匹配时，选择一个合适的时间窗宽度是非常重要的。
一般情况下，时间窗宽度在较小范围内变化（如0.1-0.5），自动匹配结果变化较大。
时间窗宽度在较大范围内变化（如0.5-1.5），自动匹配结果比较稳定。
建议：先在一定范围内逐渐增加时间窗宽度（如0.1-1.0），然后观察匹配结果（可以通过相似度的计算结果确定）。
若时间窗宽度增加到一定数值后，匹配结果比较稳定（相似度计算结果稳定），这时对应的时间窗宽度参数较为适合。
图14 参数设置对话框•多点校正（即设置匹配点或设置Mark峰）：系统支持“多点校正”功能。
点击“谱图处理”→“色谱峰匹配”中的“多点校正”（或直接点击状态栏中的“多点校正”按钮），系统进入“多点校正”模式，这时鼠标变成“＋”。
用户根据需要直接在图谱上设置匹配点（匹配点数不限，设置后的匹配点为红色点表示，详见图36和37）进行多点校正。
若设置结果不满意，可以再次点击设置的匹配点即可取消已设置的匹配点。
为了使用户尽快找到色谱峰的峰位置，进行匹配点的设置，可以点击“谱图处理”中的“显示色谱峰”（详见“3 谱图处理中（5）显示色谱峰”，图20），这样所有样本图谱的所有色谱峰全部显示出来。
样本图谱数量较多时，有些峰面积较大峰的设置较为不变；或者所有样本图谱匹配点设置完毕，但又觉得某些样本图谱匹配点的设置不够理想，这时可以采用“单谱显示”模式（详见工具栏中“单谱显示”按钮），逐个图谱进行设置和修正。
若对所有样本图谱设置的匹配点（Mark峰）不满意，希望重新设置，可以通过以下两种方法实现：①直接点击右键，弹出对话框（图15）图15点击“确定”后即可取消所有样本图谱已经设置的匹配点，然后再重新设置。
②点击工具栏中“数据恢复”按钮(图16)，图16点击“是”后，样本图谱恢复到匹配点设置以前的状态。
•自动匹配：本系统提供自动匹配功能，可实现色谱峰的自动匹配。
自动匹配时，需要用户设置时间窗宽度，系统默认值为0.1（图14）。
用户可以调节此参数以调整色谱峰的匹配结果。
图17 自动匹配结果匹配结果以蓝色虚线将匹配的色谱峰联接起来表示（见图17）。
用户也可点击工具栏中“匹配数据”按钮，直接观察样本图谱的匹配结果（详见6工具栏中的“匹配数据”按钮介绍）。
一般情况下，若导入的样本图谱视觉上排列整齐，较为相似，可以直接进行自动匹配。
（4）生成对照图谱、单独显示对照图谱及导出对照图谱对照图谱的生成需要先进行谱峰匹配然后才能生成对照图谱。
其生成方法包括均值法和中位数法。
用户可以根据需要选择合适的方法生成对照图谱（可以在图14所示的对话框中选择方法。
生成对照图谱的编号为R见图18中图谱），并可单独显示（点击“谱图处理”中的“单独显示对照图谱”，见图19），便于用户观察。
生成的对照图谱以特殊格式导出（对照图谱不能在“文件”菜单中以“导出文件”导出，必须以图13所示菜单中“导出对照图谱”）。
对于注射剂建议采用均值法产生对照指纹图谱；对于中药材，建议采用中位数法产生对照指纹图谱。
图18图19 对照图谱的单独显示（5）显示色谱峰“显示图谱峰”功能使绘图区的样本图谱的色谱峰以点标记的方式显示出来(如图20)，便于用户设置匹配点和观察分析。
图20（6）着色当前谱图和随机着色谱图：用户根据需要可以选择某一图谱进行着色，也可对图谱进行随机着色（图13）。
4 分析检验：（1）相似度计算：对照图谱生成后，用户通过“相似度计算”功能进行色谱图谱样本与对照图谱的相似度评价。
评价结果以表格形式显示，并可保存，或将结果拷贝到剪贴板上，再粘贴到Excel表格中以方便用户使用（图21和22）。
图21图22 相似度计算结果（2）打印报告：用户通过“打印报告”功能将分析结果打印出来（图21）。
打印报告中包括报表信息输入（图23）和分析报告两部分（图24和25）。
其中分析报告包括原始指纹图谱，匹配后图谱和相似度评价结果。
图23图24图255 帮助为方便用户使用，本系统提供简洁完整的联机帮助。
6 工具栏按钮简介：工具栏按钮如图所示(图26)。
图26其中大部分按钮的功能在前面已经介绍过，不再赘述。
这里将重点介绍“数据恢复”，“匹配数据”，“图谱间距”和“单谱显示”功能。
（1）数据恢复“数据恢复”功能是使当前处理结果恢复到图谱数据刚刚导入的状态。
（2）匹配数据：“匹配数据”按钮可使用户直接观察峰匹配的结果（图27）。
非共有峰图27 匹配数据结果在匹配结果中，共有峰（白色）和非共有峰（灰色）以不同颜色表示，便于用户观察。
匹配结果也可保存为文本文件，或拷贝到剪贴板上，再粘贴到Excel表格中以方便用户使用（类似于“相似度计算”结果）。
（3）图谱间距“图谱间距”可以调节绘制图谱间的距离，便于用户观察和分析。
点击工具栏上“图谱间距”按钮，弹出“设置谱图间距”对话框（图28），输入相应数值以调整谱图间距。
图28（4）单峰显示“单峰显示”可使选中的图谱单个显示，便于用户观察和分析单个样本图谱。
四卸载可以采用本系统提供的卸载程序进行卸载。
也可在控制面板中，采用添加/删除程序卸载本程序。
五应用实例为方便用户快速掌握本系统，我们以一例子加以介绍。
