三面翻技术参数

什么是三面翻什么是三面翻具有同一面积可三倍表现的空间和视觉动感的优势。

既优于普通路牌，又区别于霓虹灯、电子屏幕等：其独特的动态效果，不断变幻的画面更容易吸引行人的注意力，达到了一个广告的最大效应。

可广泛使用在户外，如车站、机场、码头、体育场、大型建筑的墙面和楼顶等处，以及户内如民览会、商场、娱乐场、门头装饰等场所，可大大提高黄金广告位的利用率，并达到美化城市效果。

三面翻的技术发展三面翻的三部分构成（当前主流技术）：铝制三棱柱与外框，塑料凸轮推进系统，PLC控制器与电机。

其中铝材与电器均可市场上直接成品配件选购。

塑料凸轮推进系统因为涉及到动力工程学以及材料学上的设计专利问题，因此它也成为三面翻厂家的核心竞争力。

细数历代三面翻产品，推进系统不断更新进步：单电机传动，皮带式传动，链条式传动，齿轮推进。

在多年的应用中受距离限制、只适于小牌，构造易磨损、难修复、难调节、故障率高等等故障显露无疑。

最新一代技术仍存在容易因凸轮间磨损，而导致设备故障，画面不平整，三棱柱碰撞等等问题。

专业地讲，除去优势的质量，便捷的凸轮调校与更换，是评估一个三面翻产品优势的标准。

国内最早于90年代中期引进国内专利技术开始制造。

虽然所引进的技术较为落后（据业内人士介绍为单电机传动），但由于国内市场空白，这个厂家因而得以有多年的一家独大的市场好局。

进入21世纪，不停有广告人士介入三面翻制造产业，纷纷从国外引进当时较为先进的凸轮推进式三面翻，或直接投产，或加以技术改造。

因此近年来三面翻品牌不断涌现。

但由于同期粗劣的仿制小作坊更如雨后春笋般，导致总个三面翻市场陷入一片混乱。

许多厂家在此混乱中倒下，而能够在这几年混乱中坚持下来的，或有优势的销售团队，或有优势的质量与售后。

三面翻安装制作流程一、基础支架：广告牌由于自身重量较大，所以需要安装在非常牢固的金属支架或直接固定在建筑物的壁面上。

三面翻基础支架由购方自行安装制作，并需要经过严格的广告牌基础抗压和三面翻支架抗风强度测算，使之达到广告牌金属支架和三面翻广告牌自重对承重支架抗压的基本要求，达到当地最大风力的抗风要求。

三面翻广告牌制作预算 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
三面翻广告牌制作预算及说明
一、规格及数据：根据贵公司提供确定的三面翻广告设备及配套工程规格及/数据
如下：
a、规格：（1）宽28m×高5m×2块 =280㎡（共2套D型直牌）
b、安装地点：
c、技术参数：画面转动时间每面8－12秒；画面停止时间 1－999秒可分段任意设
置；缝隙为8~12mm根据广告牌的高度决定。

二、设备明细表：
二生产安装周期： 20 个工作日
三、三面翻工程材料及人工预算
（一）、基础部分：
1．三面翻支撑钢结构（∠40、∠50、12#槽钢等钢材、辅料、人工费等）
㎡×.00元/㎡=.00元
（二）、三面翻部分：
1．三面翻D型牌(配套成品材料直牌): 280㎡×元/㎡=156800元2．三面翻运输、装卸费: 货到由甲方自行支付运
三面翻裸牌价（不含税）：元四、售后服务：
电机、微电脑控制器等电子系统整体免费保修一年（一年后电子系统的销售材料价：1、欧特电机：元/台；2、法国高乐斯终端控制系统：元/台；3、韩国进口接近开关：元/条。

）其他配件免费三年换新（三年后传动件及五金件材料销售价：元/套）。

五、备注说明：
1、此工程不含广告有关政府申报等费用。

2、计价面积以外框尺寸为准。

三面翻的根本布局及技能参数三面翻广告牌是由一级并排定位的三棱柱组成.三棱柱由特制铝型材(6065T5)制成,经由过程机电驱动所有的三棱柱环抱本身中间轴滚动,操纵三棱柱的三个侧面可构成三幅画面.三面翻广告牌具备同一面积可三倍表现的空间和视觉动感的上风."曙光"牌三面翻广告牌按照多年实际,在综合比力各种三面翻广告牌的底子上,引进欧洲最新技能--凸轮推动体系,并会同中外专家连系国情予以改良,使其产物日臻美满,它的低摩擦、高靠得住性传动,从底子上降服了不少三面翻广告牌在面积大、风力强的环境下,妨碍反复的缺点.技能特色:1.微电脑智能节制体系.2.三重平安庇护装配:三棱柱弹性庇护//传动轴扭力过载庇护//机电延时断电庇护.技能参数:1.电源:电压220V频次50Hz电流g0.54A功率g90W.2.分量:每平方米20-25Kg3.画面组合:三棱柱高8米(专利配件可达21米高以上),长度不限,三棱柱宽:132毫米,三棱柱裂缝:6-8毫米,外框宽:145毫米,外框厚:165毫米(见布局表示图).4.翻动结果:(出厂时按照客户需要,只能设定一种).A:海浪式(从左到右或从右到左):从一侧翻至另外一侧.B:揭幕式(终结式):从中心向双方、由双方向中心翻动(合用于长12米以上,使用两台或多台机电者).C:疾速变革式(同步式):所有棱柱同时翻动(合用于小面积).5.开关:由"西门子"牌微电脑时控开关节制.天天至多可设6次开和6次关,并可按天和按周轮回.6.画画滚动时间:每面6-90秒(出厂已设定).7.画面遏制时间:由电脑随时设定,每面分别为1-99秒.8.抗风本领:在底子支架安稳、不乱的前提下,抗风力不小于9级.9.运转寿命:安置及格,畸形调养的前提下,按逐日16小时计较,运转寿命很多于6年.10.机电:日来源根基装松下同步低速机电.文章摘自：/html/41658.htm。

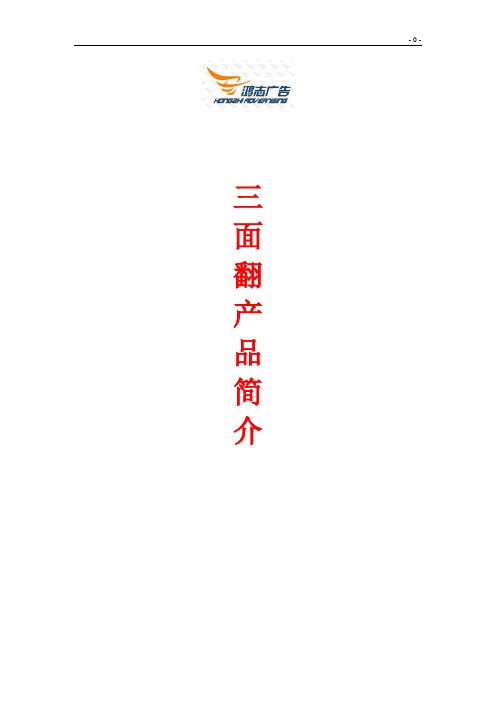

三面翻产品简介目录一．公司简介........................................................................................................................ - 2 -二．第三代三面翻传动部分...................................................................................................... - 3 -1．原材料及色素................................................................................................................ - 3 -2．滚轴................................................................................................................................ - 4 -3．凸轮固定方式................................................................................................................ - 4 -4．凸轮牙............................................................................................................................ - 5 -5．凸轮刻度线.................................................................................................................... - 5 -6．下三角底座.................................................................................................................... - 6 -7．上边框顶杠.................................................................................................................... - 7 -三．瑞博利三面翻程序控制箱.................................................................................................. - 7 -1．瑞博利三面翻程序控制箱示意图................................................................................ - 7 -2．控制箱主要优势............................................................................................................ - 8 -3．控制箱其他参数............................................................................................................ - 8 -四．瑞博利三面翻其他参数资料.............................................................................................. - 8 -1、广告牌工艺及技术参数：............................................................................................ - 8 -2、控制系统及传动系统功能............................................................................................ - 9 -3、装配标准技术参数........................................................................................................ - 9 -2、结构图图解.................................................................................................................. - 10 -3、三面翻机体组装图解.................................................................................................. - 11 -五．安装与售后服务................................................................................................................ - 12 -1．安装.............................................................................................................................. - 12 -2．保修期限...................................................................................................................... - 12 -3．保修范围...................................................................................................................... - 12 -4．保修期相关费用说明.................................................................................................. - 12 -5．故障处理...................................................................................................................... - 12 -七．工程案例............................................................................................................................ - 13 -八。

中国三面翻交易网中国最专业的三面翻交易网站三面翻广告牌的结与技术参数详情（中国三面翻交易网讯）以特制铝型材(6065T5)为主材料的三棱柱三面翻广告牌，由电机驱动所有三棱柱围绕三棱柱中间轴进行有秩序的翻转，由此控制三面翻的广告画面的秩序翻转，给人一种视觉上的动感。

其中凸轮三面翻是引进欧洲凸轮推动体系，又结合国内三面翻的特点在结构上进行改良。

凸轮三面翻降低了三棱柱间的摩擦度，提高了传动性能，增加了三面翻的抗风力度。

三面翻广告牌采用微电脑智能控制体系，结合三棱柱弹性庇护、传动轴扭力过载庇护、机电延时断电庇护这三重平安庇护装配，使得三面翻能够运转平稳。

下面介绍一些三面翻的技术参数。

三面翻广告牌使用的是220V电压，（频次50Hz电流0.54A功率g90W），三棱柱每平方米重约20-25Kg。

通常三棱柱高8米，长度不限（可根据实际需要借助配件进行增减），宽约132毫米，三棱柱间的裂缝约6-8毫米，外框宽145毫米厚165毫米。

三面翻广告牌的翻动方式根据用户的需求进行出厂设置（传统三面翻广告牌只能设定一种，需要更改翻动样式则需要返厂进行更改，最新型三面翻广告牌则可以使用微型电脑控制器自主进行更改）。

传统三面翻广告牌的翻动形式有这几种：从一侧翻至另外一侧的海浪式翻动；从中心向两边、从两边向中心翻动的揭幕式翻动，适合用于长12米以上,使用两台或多台机电的三面翻；所有棱柱同时翻动的疾速变革式翻动，适合小面积的三面翻使用。

三面翻的出厂设置为每面6-90秒画画滚动，可由电脑随时设定，每面翻动时间控制在1-99秒内。

如今三面翻主要使用铝型材，支撑柱坚固，最低可抗9级风力，安全性能高。

一般情况下三面翻的使用寿命可达6年之久。

转载请注明新闻来源中国三面翻交易网中国三面翻交易网中国最专业的三面翻交易网站。

三面翻的产品型号川美三面翻A型CM127-001●【适应范围】楼顶广告、墙面广告、单立柱广告、落地多立柱广告、立交桥等大型户外广告媒体。

●【适应高度】广告牌高度6.85m-7.35m●【主要技术参数】1.主材:6065T5航空铝合金。

坚固、不易变形;耐用,抗氧化。

2.外框规格:136mm(宽)x138mm(厚)3.三棱柱宽度:127mm,厚度1.8mm,弯曲度、扭曲度小于3mm。

4.整备重量:每平方米约20公斤。

5.传动:凸轮推进系统、传动更平稳,不抖动;运动更紧密,不偏移。

6.传动轴:直径20mm实芯铝轴,扭力强劲,传动顺畅。

7.画面组合:三棱柱高7m不接,长度不限。

8.画面缝隙:根据三面翻广告牌的高度来确定。

9.画面转动时间:每面6-15秒(出厂已设定)10.画面停留时间:0~999秒自由设定。

11.电机:欧特、松下,电压220V、电流0.54A、频率50HZ、功率90W。

12.微电脑控制系统:(法国)高乐斯,自动保护、自动复位和智能控制画面停留时间等功能。

13.抗风能力:10级以内。

14.运行寿命:安装合格,每天以16小时计算,正常寿命为10-15年。

川美三面翻 B型CM127-002●【适应范围】楼顶广告、墙面广告、单立柱广告、落地多立柱广告、立交桥等大型户外广告媒体。

●【适应高度】广告牌高度6.35m-6.85m●【主要技术参数】1.主材:6065T5航空铝合金。

坚固、不易变形;耐用,抗氧化。

2.外框规格:136mm(宽)x138mm(厚)3.三棱柱宽度:127mm,厚度1.65mm,弯曲度、扭曲度小于3mm。

4.整备重量:每平方米约18公斤。

5.传动:凸轮推进系统、传动更平稳,不抖动;运动更紧密,不偏移。

6.传动轴:直径20mm实芯铝轴,扭力强劲,传动顺畅。

7.画面组合:三棱柱高7m不接,长度不限。

8.画面缝隙:根据三面翻广告牌的高度来确定。

9.画面转动时间:每面6-15秒(出厂已设定)10.画面停留时间:0~999秒自由设定。
