三面翻广告牌传动系统设计

中国三面翻交易网中国最专业的三面翻交易网站三面翻广告牌的结与技术参数详情（中国三面翻交易网讯）以特制铝型材(6065T5)为主材料的三棱柱三面翻广告牌，由电机驱动所有三棱柱围绕三棱柱中间轴进行有秩序的翻转，由此控制三面翻的广告画面的秩序翻转，给人一种视觉上的动感。

其中凸轮三面翻是引进欧洲凸轮推动体系，又结合国内三面翻的特点在结构上进行改良。

凸轮三面翻降低了三棱柱间的摩擦度，提高了传动性能，增加了三面翻的抗风力度。

三面翻广告牌采用微电脑智能控制体系，结合三棱柱弹性庇护、传动轴扭力过载庇护、机电延时断电庇护这三重平安庇护装配，使得三面翻能够运转平稳。

下面介绍一些三面翻的技术参数。

三面翻广告牌使用的是220V电压，（频次50Hz电流0.54A功率g90W），三棱柱每平方米重约20-25Kg。

通常三棱柱高8米，长度不限（可根据实际需要借助配件进行增减），宽约132毫米，三棱柱间的裂缝约6-8毫米，外框宽145毫米厚165毫米。

三面翻广告牌的翻动方式根据用户的需求进行出厂设置（传统三面翻广告牌只能设定一种，需要更改翻动样式则需要返厂进行更改，最新型三面翻广告牌则可以使用微型电脑控制器自主进行更改）。

传统三面翻广告牌的翻动形式有这几种：从一侧翻至另外一侧的海浪式翻动；从中心向两边、从两边向中心翻动的揭幕式翻动，适合用于长12米以上,使用两台或多台机电的三面翻；所有棱柱同时翻动的疾速变革式翻动，适合小面积的三面翻使用。

三面翻的出厂设置为每面6-90秒画画滚动，可由电脑随时设定，每面翻动时间控制在1-99秒内。

如今三面翻主要使用铝型材，支撑柱坚固，最低可抗9级风力，安全性能高。

一般情况下三面翻的使用寿命可达6年之久。

转载请注明新闻来源中国三面翻交易网中国三面翻交易网中国最专业的三面翻交易网站。

三面翻广告牌设计广告牌设计概念：我们的广告牌设计将采用三面翻设计，旨在为广告主提供更多展示机会和吸引眼球的方式。

通过创意的设计和精细的制作，我们将为广告主提供一种独特而高效的广告传播方式。

正面设计：广告牌的正面设计是触发消费者兴趣和好奇心的关键。

为了实现这一目标，我们将运用鲜明的色彩、引人注目的图像和简洁的文字来吸引眼球。

设计师将根据广告主的需求和产品特点，巧妙地将广告内容与设计元素相融合，以创造出一个令人难以忘记的视觉效果。

例如，对于一家汽车制造商，我们可以使用鲜亮的颜色和动感的图像来展示他们最新的车型，并结合简洁而有力的口号，吸引消费者的注意力。

反面设计：广告牌的反面设计是向消费者传达广告信息的主要方式。

在设计这一面时，我们将注重信息的清晰性和易读性。

通过使用大字体、醒目的配色和简洁的布局，我们将确保广告信息能够迅速被消费者捕捉到。

例如，在为一家新餐厅设计广告牌时，我们可以使用醒目的大字体来展示他们的特色菜品和促销信息，吸引路过的行人立即进入餐厅品尝美食。

侧面设计：广告牌的两侧设计是为了扩大广告的宣传范围和增加曝光率。

在这两个面上，我们将展示广告主的品牌标志和联系方式，以便消费者可以在广告牌与他们之间的交通中接触到这些信息。

同时，我们将在这两个面上添加一些简洁且具有吸引力的图像和简短的文字，以再次引起消费者的兴趣。

例如，一家手机品牌可以在一侧展示他们的品牌标志，并在另一侧展示他们最新手机的一张引人注目的图片和简洁的口号，这将在经常经过该广告牌的人群中产生强烈的印象和记忆。

总结：通过采用三面翻广告牌设计，我们为广告主提供了多个展示机会和吸引眼球的方式。

设计中运用鲜明的色彩、引人注目的图像和简洁的文字，将广告内容与设计元素相融合，创造出一个令人难以忘记的视觉效果。

正面设计吸引人们的好奇心，反面设计传达广告信息，两侧设计扩大宣传范围。

通过这种设计，我们可以帮助广告主在广告传播中取得更大的成功。

广告牌设计是一种重要的宣传方式，它能够在公共场所的广阔视野中吸引消费者的目光，传达品牌形象和产品信息。

三面翻广告牌施工方案1. 背景介绍随着城市的发展和人们生活质量的提高，广告牌成为城市中不可或缺的一部分。

而在传统的广告牌中，三面翻广告牌因其独特的设计和多角度展示效果而备受欢迎。

本文将介绍三面翻广告牌的施工方案，包括材料选择、施工步骤和安全注意事项等。

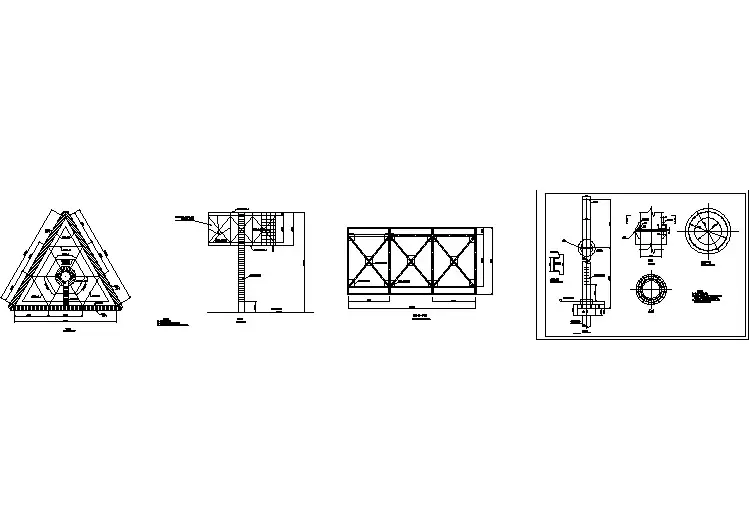

2. 材料选择2.1 广告牌结构三面翻广告牌由广告牌主体结构和广告牌面板组成。

广告牌主体结构一般采用钢结构，具有坚固耐用的特点。

广告牌面板可以选择透明或不透明的材料，如钢板、铝板等，具体的选择会根据广告内容的要求和施工环境来决定。

2.2 翻转机构三面翻广告牌的翻转机构是其最核心的部分，它可以使广告牌在风力作用下自动翻转，实现多面展示效果。

翻转机构一般采用电动机和齿轮系统来驱动广告牌的翻转，确保操作平稳可靠。

2.3 照明设备为了使广告牌在夜间也能吸引人们的注意，照明设备是必不可少的。

可以选择LED灯带或其他照明设备来照亮广告牌，提高其可视度。

3. 施工步骤3.1 准备工作在施工前，需要仔细规划广告牌的位置和尺寸，并获得相关的施工许可。

同时，还需要联系供应商购买广告牌所需的材料和设备，并准备好施工所需的工具和人员。

3.2 安装广告牌主体结构首先，需要在施工现场搭建脚手架，并与广告牌主体结构相连接。

脚手架应满足安全要求，确保施工过程中的工人安全。

然后，将广告牌主体结构按照设计图纸进行组装。

确保结构的稳固，并通过螺栓将其与脚手架固定。

3.3 安装广告牌面板根据设计要求，选择合适的广告牌面板，并将其安装在广告牌主体结构上。

确保面板固定可靠，并采取防止面板松动或脱落的措施。

3.4 安装翻转机构将翻转机构安装在广告牌主体结构的适当位置上，并与广告牌面板相连接。

确保翻转机构的安装牢固，并进行必要的调试和测试，确保其正常运行。

3.5 安装照明设备根据设计要求，在广告牌上安装照明设备，以提高其在夜间的可视度。

确保照明设备的安装牢固，并进行相应的灯光调试。

3.6 检查和调试在施工完成后，对广告牌进行全面的检查和调试。

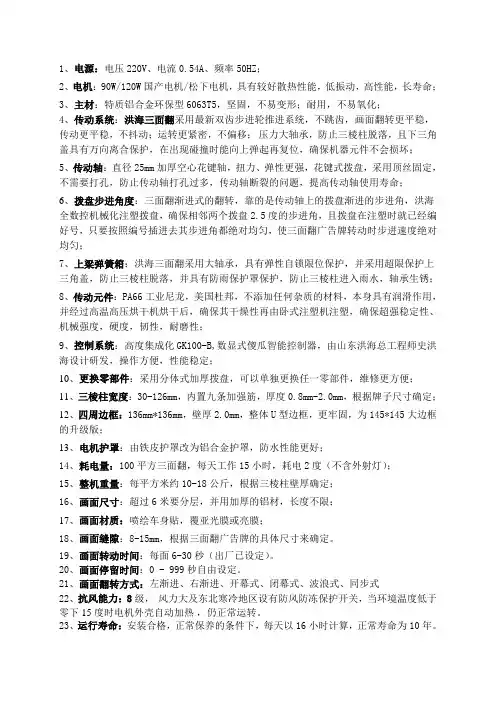

1、电源：电压220V、电流0.54A、频率50HZ；2、电机：90W/120W国产电机/松下电机，具有较好散热性能，低振动，高性能，长寿命；3、主材：特质铝合金环保型6063T5，坚固，不易变形；耐用，不易氧化；4、传动系统：洪海三面翻采用最新双齿步进轮推进系统，不跳齿，画面翻转更平稳，传动更平稳，不抖动；运转更紧密，不偏移；压力大轴承，防止三棱柱脱落，且下三角盖具有万向离合保护，在出现碰撞时能向上弹起再复位，确保机器元件不会损坏；5、传动轴：直径25mm加厚空心花键轴，扭力、弹性更强，花键式拨盘，采用顶丝固定，不需要打孔，防止传动轴打孔过多，传动轴断裂的问题，提高传动轴使用寿命；6、拨盘步进角度：三面翻渐进式的翻转，靠的是传动轴上的拨盘渐进的步进角，洪海全数控机械化注塑拨盘，确保相邻两个拨盘2.5度的步进角，且拨盘在注塑时就已经编好号，只要按照编号插进去其步进角都绝对均匀，使三面翻广告牌转动时步进速度绝对均匀；7、上梁弹簧箱：洪海三面翻采用大轴承，具有弹性自锁限位保护，并采用超限保护上三角盖，防止三棱柱脱落，并具有防雨保护罩保护，防止三棱柱进入雨水，轴承生锈；8、传动元件：PA66工业尼龙，美国杜邦，不添加任何杂质的材料，本身具有润滑作用，并经过高温高压烘干机烘干后，确保其干燥性再由卧式注塑机注塑，确保超强稳定性、机械强度，硬度，韧性，耐磨性；9、控制系统：高度集成化GK100-B,数显式傻瓜智能控制器，由山东洪海总工程师史洪海设计研发，操作方便，性能稳定；10、更换零部件：采用分体式加厚拨盘，可以单独更换任一零部件，维修更方便；11、三棱柱宽度：30-126mm，内置九条加强筋，厚度0.8mm-2.0mm，根据牌子尺寸确定；12、四周边框：136mm*136mm，壁厚2.0mm，整体U型边框，更牢固，为145*145大边框的升级版；13、电机护罩：由铁皮护罩改为铝合金护罩，防水性能更好；14、耗电量：100平方三面翻，每天工作15小时，耗电2度（不含外射灯）；15、整机重量：每平方米约10-18公斤，根据三棱柱壁厚确定；16、画面尺寸：超过6米要分层，并用加厚的铝材，长度不限；17、画面材质：喷绘车身贴，覆亚光膜或亮膜；18、画面缝隙：8-15mm，根据三面翻广告牌的具体尺寸来确定。

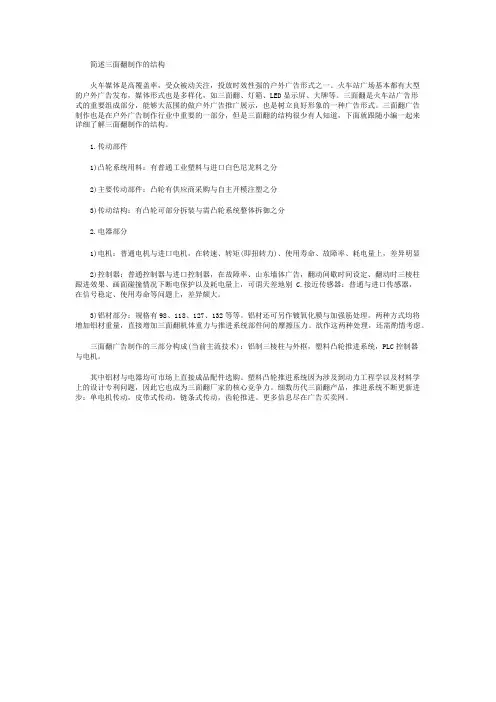

简述三面翻制作的结构火车媒体是高覆盖率，受众被动关注，投放时效性强的户外广告形式之一。

火车站广场基本都有大型的户外广告发布，媒体形式也是多样化，如三面翻、灯箱、LED显示屏、大牌等。

三面翻是火车站广告形式的重要组成部分，能够大范围的做户外广告推广展示，也是树立良好形象的一种广告形式。

三面翻广告制作也是在户外广告制作行业中重要的一部分，但是三面翻的结构很少有人知道，下面就跟随小编一起来详细了解三面翻制作的结构。

1.传动部件1)凸轮系统用料：有普通工业塑料与进口白色尼龙料之分2)主要传动部件：凸轮有供应商采购与自主开模注塑之分3)传动结构：有凸轮可部分拆装与需凸轮系统整体拆御之分2.电器部分1)电机：普通电机与进口电机，在转速、转矩(即扭转力)、使用寿命、故障率、耗电量上，差异明显2)控制器：普通控制器与进口控制器，在故障率、山东墙体广告，翻动间歇时间设定、翻动时三棱柱跟进效果、画面碰撞情况下断电保护以及耗电量上，可谓天差地别 C.接近传感器：普通与进口传感器，在信号稳定、使用寿命等问题上，差异颇大。

3)铝材部分：规格有98、118、127、132等等。

铝材还可另作镀氧化膜与加强筋处理。

两种方式均将增加铝材重量，直接增加三面翻机体重力与推进系统部件间的摩擦压力。

欲作这两种处理，还需酌情考虑。

三面翻广告制作的三部分构成(当前主流技术)：铝制三棱柱与外框，塑料凸轮推进系统，PLC控制器与电机。

其中铝材与电器均可市场上直接成品配件选购。

塑料凸轮推进系统因为涉及到动力工程学以及材料学上的设计专利问题，因此它也成为三面翻厂家的核心竞争力。

细数历代三面翻产品，推进系统不断更新进步：单电机传动，皮带式传动，链条式传动，齿轮推进。

更多信息尽在广告买卖网。

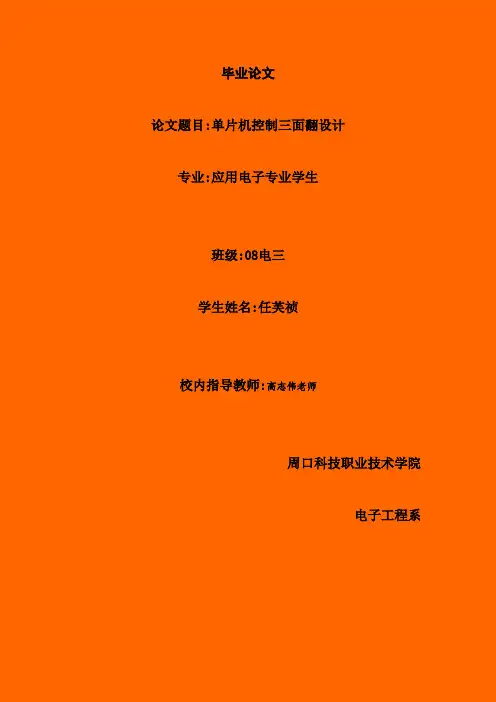

毕业论文论文题目:单片机控制三面翻设计专业:应用电子专业学生班级:08电三学生姓名:任芙祯校内指导教师:高志伟老师周口科技职业技术学院电子工程系摘要三面翻广告牌最早诞生于20世纪80年代，当时其价格极为昂贵且技术尚不成熟,难以适应市场。

随着技术的发展,三面翻广告牌以其稳定的性能和适宜价格很快被国内广告业接受,产品迅速在全国各地铺开。

三面翻广告牌是由一级并排定位的三棱柱构成,三棱柱由特制铝型材制成,通过电机驱动三棱柱围绕自身中心轴转动,利用三棱柱的三个侧面积成三幅画面,其常见的传动机构有齿轮传动、凸轮传动、涡轮蜗杆传动等。

三面翻广告牌具有广阔的市场前景和较高的研究价值，在广告宣传中得到越来越广泛的应用。

实际应用中，三面翻广告牌在翻转过程中常出现画面不共面、停止不到位等问题，本文主要完成了基于AT89S51单片机的三面翻广告牌的控制系统的设计，用以实现三面翻广告牌的顺序翻转、音乐的同步配送的功能。

该控制系统结构简单、性能稳定，有效解决了画面共面、精确停止到位和展示时间可调等问题。

关键词：三面翻广告牌；单片机AT89S51； ISD2560语音芯片；光电开关目录单片机控制三面翻系统的机械本体和控制电路第一章三面翻广告屏的简介1.1三面翻广告屏的发展……………………1.2三面翻广告屏的安装…………………….1.3三面翻广告屏的优势…………………….1.4三面翻广告屏的维护保养……………….第二章三面翻广告屏的控制传动部分2.1概述………………………………………2.2步进电机的基础知识及其选用…………2.2.1步进电机的特点……………………………2.2.2本设计所选步进电机的型号及参数………2.2.3步进电机控制系统的典型构成……………2.2.4步进电机的控制电路………………………..2.2.4步进电机的直流供电电源的确定…………2.3 单片机的选用型号及其特点……………….. 第三章三面翻展示屏的传动齿轮设计3.1概述3.1.1齿轮传动优点及材料3.1.2齿轮传动分类3.1.3齿轮传动基本要求3.2该展示屏的齿轮传动设计3.2.1齿轮曲面的形成3.2.2锥齿轮大端背当量齿轮及当量齿数3.2.3直齿锥齿轮传动的运动设计3.2.4直齿锥齿轮的传动条件3.2.5直齿锥齿轮的几何尺寸计算第四章三面翻展示屏的传动轴设计4.1 概述4.1.1对主轴部分的基本要求4.1.2主轴组件的布局4.1.3传动件的合理布置4.2传动轴和支承的设计第五章联轴器的基本知识5.1联轴器的作用5.2联轴器的类型及特点第六章结束语第一章单片机控制三面翻系统的机械本体和控制电路三面翻广告牌的翻转模式很多，本系统采用左渐进翻转模式,其机械本体如图1所示,包括拨杆、三角形栅极和皮带传送机构,其特征是在栅极的一端设置槽轮,槽轮的槽口间距为120度,带轮上设置两个拨杆,拨杆随轮移动,可依次进入所诉槽轮的槽口,并拨动槽轮转动120度后离开槽口,槽轮转动带动栅条逐个换面,形成波浪式动感。

机械设计三面翻转式广告牌课程设计班级：姓名：学号：目录三面翻转式广告牌基本介绍 (3)三面翻转式广告牌优点 (3)三面翻转式广告牌的发展 (3)三面翻转式广告牌技术 (3)三面翻转式广告牌翻动模式 (3)三面翻转式广告牌的功能实现 (3)三面翻转式广告牌的保养维护 (4)三面翻转式广告牌的部分项目名称技术参数 (4)课程设计基本构思 (6)课程设计意义 (6)课程设计工作原理 (6)课程设计基本思路 (6)课程设计整体过程 (7)课程设计中标准零件的选用 (7)抽芯铆钉 (7)轴承 (8)螺栓、螺母、垫圈，螺钉 (10)滚子链链节 (11)梅花形弹性联轴器 (12)课程设计中部分可变零件的选用 (13)由单链节和长短销组合的排链 (13)单个广告板 (13)传动链轮 (14)导向链轮 (14)顶板 (15)渐进式翻转广告牌的设计总结 (15)翻转式广告牌的设计展望 (16)参考资料 (16)摘要：三面翻广告牌起源于欧洲，是一种面向21世纪的广外广告媒体。

由一组并排定位的铝制三棱柱构成。

通过PLC控制器控制、电机驱动，使所有三棱柱围绕自身中心轴转动，按照预先设置好的方式进行不同形式、顺序的翻转，定格，形成三幅动态画面。

具有同一面积可三倍表现的空间和视觉动感的优势。

既优于普通路牌，又区别于霓虹灯、电子屏幕等：其独特的动态效果，不断变幻的画面更容易吸引行人的注意力，达到了一个广告的最大效应。

可广泛使用在户外，如车站、机场、码头、体育场、大型建筑的墙面和楼顶等处，以及户内如民览会、商场、娱乐场、门头装饰等场所，可大大提高黄金广告位的利用率，并达到美化城市效果。

关键词：广告板翻转传动链条链轮三面翻转式广告牌基本介绍三面翻转式广告牌的发展：面翻是现代广告中新兴的，表现形式它由一组特制三棱柱铝型材并排定位构成的，通过电机驱动使三棱柱不断转动形成的三幅广告宣传画面，独有的动感广告展现和三倍增值空间。

三面翻转式广告牌广告牌诞生于90年代初，由于其卓越的产品特性很快流行于欧美各国。
