船舶入级符号及附加标志如果船体（包括设备）未能入级时，船舶机械（包括电气设备）也不能入级船舶入级符号及附加标志（包括设备）一、入级符号：1、船体（包括设备）★ZCA：表示船体在本船级社监督下建造，符合《规范》要求，并保持良好有效的技术状态，适宜于海上航行。
★ZCA：表示船体在所承认的船级社监督下建造，但经本船级社检验和审查，认为符合本社要求，适宜于海上航行。
2、推进机械及重要辅助机械（包括电气设备）★ZCM：表示船舶推进机械及重要辅助机械在本船级社检验下按照《规范》进行建造、安装和试验。
★ZCM：表示船舶推进机械及重要辅助机械本社承认的船级社监督下按照相当的《规范》进行建造，但在本船级社检验下进行安装和试验。
★ZCM：表示船舶推进机械及重要辅助机械不在本船级社检验下进行建造、安装和试验，但经本社检验、试验和审核，认为可以接受。
3、货物冷藏装置的入级★ZCR：表示货物冷藏装置在本社监督下，按照《规范》有关规定进行建造、安装和试验，并处于良好和有效的技术状态。
★ZCR：表示货物冷藏装置在本社承认的船级社监督下进行建造、安装和试验，但经本社检验、试验和审核，认为符合本社的入级要求。
二、附加标志1、船体（包括设备）的附加标志有：1）船舶类型附加标志；2）特种任务附加标志；3）航区限制附加标志；4）特定航线附加标志；5）冰区加强附加标志B、B1、B2、B3和B1*分别表示为：B－为除大块固定冰以外的漂流浮冰；B1*－为最严重的冰况；B1－为严重的冰况；B2－为中等冰况；B3－为轻度冰况。
2、船舶机械（包括电气设备）入级符号后的附加标志有：1）AUT－0：加注于能由驾驶台控制站进行遥控运行的推进机械装置，机器处所集中控制站可周期无人值班。
2）AUT－1：加注于能由驾驶台控制站进行遥控运行的推进机械装置，机器处所集中控制站需要有人值班。
3）MCC：加注于能机器处所集中控制站进行控制运行的推进机械装置。
4）BRC：加注于能由驾驶台控制站进行遥控运行的推进机械装置，机器处所有人值班。
船级社货运主与承担海上保险业务的水运保险商要求保证任何一条船舶在结构上能适应预期的航行。
为了使货运主或水运保险商能区分船舶的优劣，在过去200年左右的时间内已经形成了船级系统，并且已建立起可靠的组织用来进行船舶的初始和后续检验，以便对船舶能否入级和维持级别作出估价。
主要的海运国家有下列船级社：英国——劳埃德船级社（劳氏船级社）法国——法国船级社（法国验船局）德国——德国劳氏船级社挪威——挪威船级社意大利——意大利船级社美国——美国船级社（美国验船局）俄罗斯——俄罗斯船舶登记局日本——日本海事协会韩国——韩国船级社中国——中国船级社波兰——波兰船舶登记局这些船级社各自出版他们自己的规范。
规范主要是涉及船舶强度，规定适当数量的设备及机械的可靠程度。
船舶可按照某一特定的船级社规范在任何一国建造，但所按照的规范不一定是所在建造国的船级社规范。
虽然船舶入级不是强制性的，但拥有没有入级船舶的船东应使政府有关管理机构相信该船舶对于勘定的载重线具有足够的强度，并应持有一份结构安全证书。
这里仅详细叙述一下历史最悠久的英国劳氏船级社的要求，LR成立于1760年，1834年重建，1949年与不列颠公司合并。
当时在英国只有不列颠公司是另设的一个船级社。
按照劳氏船级社规范或相当标准建造的钢质船将在船名录中授予一个船级；只要他们保持符合规范要求，就可以继续授予船级。
劳氏船级社的船级符号船级符号100A1是授予针对所需吃水、按船级社规范而建造的海船的。
这个符号也可授予为专门目的而设计的船舶，但在符号后面应对专门目的予以注明，例如：100A1油船，100A1液化气运输船，100A1矿砂船，100A1拖网渔船，及100A1拖船等。
也有针对限制航区或专门目的的船级符号100A1，这种船级授予拟在限定区域内航行或为了专门目的而设计的海船，它将在船名录中予以注明。
另外，有针对限制航区的船级符号A1，这种船级符号拟授予只在特定的遮蔽水域，例如：港口、内河等范围内运行的船舶，这也将在船名录中注明。
船级社对寒冷地区航行船舶轮机设计要求 0 前言远洋船舶的航行范围较大，通常会既包括炎热地区又包括寒地区，船舶的设计要充分考虑航区环境条件的影响。
特别是近年来极地航线的开辟，越来越多的船开始考虑航行于寒冷地带。
寒冷地带航行既要考虑海水低温甚至海水结冰的影响，也要考虑大气低温造成设施冻裂的影响，从各个方面全方位考虑设计才能顺利航行于寒冷地带[1]。
各船级社针对这些情况，分门别类制定各自的入级符号，从安全航行角度给出了具体要求。
通过对多个船级社规范的研究，发现船级社对相关寒冷地带航行的规定相关设计方面内容一般分为三类：与芬兰‐瑞典等同的冰区加强符号要求、极地航行要求和防冻（winterization）要求，至于更多考虑冰载荷撞击的破冰船要求着重船体强度设计，本文不涉及该内容。
各船级社众多，对轮机设计的该类要求大抵相同，本文不一一详述。
下面仅以常用的挪威（DNV）和劳氏（LR）船级社为例，分别从这三个方面具体分析船级社的要求。
1冰区加强要求冰区加强等级通常依据冰层厚度划分。
因地理位置关系，芬兰和瑞典较早制定出了冰级规则，对不同冰级提出了不同的技术要求[2]。
成为了冰区航行的标准，得以被各大船级社借鉴。
劳氏及挪威船级社与芬兰‐瑞典冰级规则冰区加强符号对应关系如表1。
表1劳氏及挪威船级社与芬兰-瑞典冰级对应的符号[3]Table1 Ice class notations of LR,DNV and Finnish-Swedish芬兰冰区 等级符号船级社冰区等级符号劳氏船级社 挪威船级社IA super 1AS FS(+)1AS FS1A*IA 1A FS(+)1A FS1AIB 1B FS(+)1B FS1BIC 1C FS(+)1C FS1C1.1芬兰-瑞典冰级规则对轮机设计的要求在轮机设计方面，冰级规则分别从主机、推进轴系、起动系统和冷却水系统等方面提出了要求，简单概括如下：1）主机功率输出要求主机输出功率不能小于计算值（计算公式以规则原文为准），不同冰级相关系数不同，计算结果也会有差异；且至少对IA/IB/IC不低于1000KW，对IA super不低于2800KW。

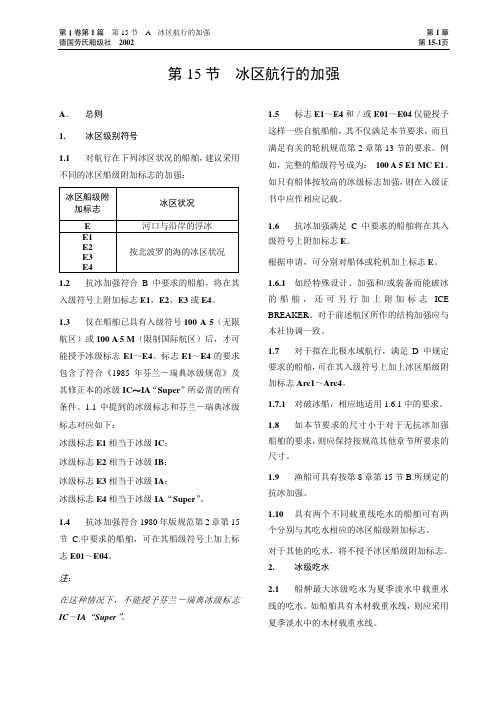

第15节冰区航行的加强A．总则1.冰区级别符号1.1对航行在下列冰区状况的船舶，建议采用不同的冰区船级附加标志的加强：1.2抗冰加强符合B中要求的船舶，将在其入级符号上附加标志E1，E2，E3或E4。
1.3仅在船舶已具有入级符号100 A 5（无限航区）或100 A 5 M（限制国际航区）后，才可能授予冰级标志E1～E4。
标志E1～E4的要求包含了符合《1985年芬兰－瑞典冰级规范》及其修正本的冰级IC～IA“Super”所必需的所有条件。
1.1中提到的冰级标志和芬兰－瑞典冰级标志对应如下：冰级标志E1相当于冰级IC；冰级标志E2相当于冰级IB；冰级标志E3相当于冰级IA；冰级标志E4相当于冰级IA“Super”。
1.4抗冰加强符合1980年版规范第2章第15节 C.中要求的船舶，可在其船级符号上加上标志E01～E04。
注：在这种情况下，不能授予芬兰－瑞典冰级标志IC～IA“Super”。
1.5标志E1～E4和／或E01～E04仅能授予这样一些自航船舶，其不仅满足本节要求，而且满足有关的轮机规范第2章第13节的要求。
例如，完整的船级符号成为：100 A 5 E1 MC E1。
如只有船体按较高的冰级标志加强，则在入级证书中应作相应记载。
1.6抗冰加强满足C中要求的船舶将在其入级符号上附加标志E。
根据申请，可分别对船体或轮机加上标志E。
1.6.1如经特殊设计、加强和/或装备而能破冰的船舶，还可另行加上附加标志ICE BREAKER。
对于前述航区所作的结构加强应与本社协调一致。
1.7对于拟在北极水域航行，满足D中规定要求的船舶，可在其入级符号上加上冰区船级附加标志Arc1～Arc4。
1.7.1对破冰船，相应地适用1.6.1中的要求。
1.8如本节要求的尺寸小于对于无抗冰加强船舶的要求，则应保持按规范其他章节所要求的尺寸。
1.9渔船可具有按第8章第15节B.所规定的抗冰加强。
1.10具有两个不同载重线吃水的船舶可有两个分别与其吃水相应的冰区船级附加标志。
船舶冰区加强结构审图体会王天鑫摘要本文对4000KW核应急保障拖船冰区加强方面的结构审图作简要的阐述。
关键词冰区加强B3结构破冰1.引言4000KW核应急保障拖船是渤海船舶重工有限责任公司为适应建造核潜艇环境需要而设计建造的具有辐射防护功能的全回转拖船，用于厂区码头拖带、顶推大型船舶的靠离码头作业，与其它港作拖船不同的是本船要求在渤海区域冬季具有独立破冰作业的功能，船舶入CCSAD级，并授予“Icebreaking”、“Ice Class B3”船级符号。
本船船体主要构件遵照中国船级社“国内航行海船建造规范”（2006）及其2010年修改通报对拖船、航行冰区加强以及具有破冰能力船舶的要求进行设计。
本船主要结构参数如下：本船船体为全焊接钢质结构，倾斜艏柱，单底（局部双层底，双层底高度为1500mm），采用横骨架形式，全船肋距均为580mm。
2. 冰区结构加强审核要点：在冰区结构加强审核过程中，通过对Ice Class B3规定的理解，结合规范的相关规定对板材、型材的结构尺寸和材质的选择、2.1冰区船级符号B3的定义本船入CSAD船级，采用Ice Class B3船级符号，对等于2008年《芬兰-瑞典冰级规则》中的冰级标志IC，本船的结构规范设计复核主要使用CCS的COMPASS软件进行，Ice Class B3的一年冰层厚度规范规定为0.4m，在此海域航行的船舶可以借助破冰船来航行。
2.2 冰带区域的划分冰带是需要进行加强的区域，按照CCS规范对Ice Class B3的规定，本船冰带根据以下的边界线分为冰带首部区、冰带中部区和冰带尾部区三个区域。
垂直方向：在拖船最大吃水往上0.4m定为B3冰带的上边界线；在拖船最小吃水往下0.5m定为B3冰带的下边界线。
船长方向：以船体平边线为基础，以0.04L或5m取小者（本船0.04L=1.52m，小于5m即取1.52m），首部的平边线往船尾方向平移1.52m，此处定为首边界线，尾部的平边线往船首方向平移1.52m，此处定为尾边界线。
