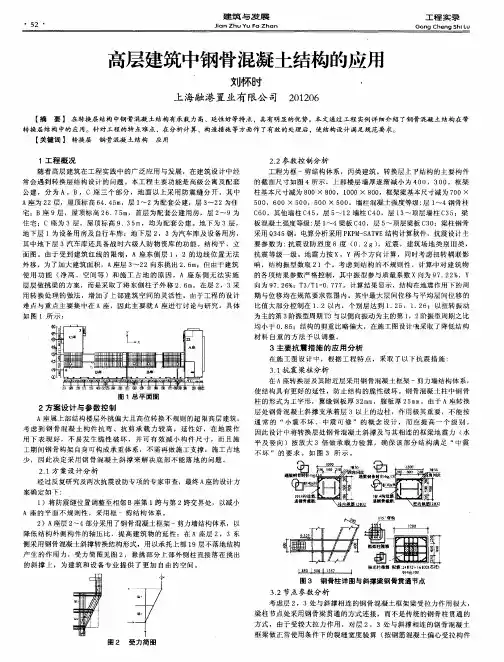

钢骨柱与混凝土梁、柱连接节点分析张迎松,贾彦学,汪小伟,刘斌(中国建筑第八工程局有限公司,上海,200125)摘要:以山东黄金时代广场西地块A座(主楼)项目为背景,对比分析钢骨柱与混凝土梁、柱连接节点并介绍其施工工艺。
关键词:钢骨柱;节点;深化;控制;施工工艺Analysis of joint between steel column and concrete beam and columnZhang Yingsong,Jia Yanxue,Wang Xiaowei,Liu Bin (China Construction Eighth Engineering Bureau Ltd,Shanghai,200125,China) Abstract: Taking the A block (main building) of the west block of the golden age square in Shandong as the background, the connections between the steel column and the concrete beam and column are compared and the construction technology is introduced.Keywords: Steel column; node; deepening; control; construction process.1 工程概况本工程地下4层,地上45层(不含机电层),建筑高度218m,总建筑面积14.6万㎡。
本工程结构体系为型钢混凝土框架-钢筋混凝土核心筒结构,钢结构主要分布于地下室、塔楼地上及多功能厅屋盖,核心筒结构为劲性钢柱和混凝土剪力墙,外框结构为地上为劲性十字柱和钢梁,地下为劲性十字柱和混凝土梁。
图1 项目整体效果图本工程地下室为劲性十字柱钢骨柱+混凝土梁结构,每层有48根钢骨柱,平均每层有96根混凝土梁与钢骨柱连接,每层约有142个劲性节点,因此如何保证钢骨柱与混凝土梁筋的连接质量和施工效率是本工程的重难点。
钢骨混凝土结构设计与可造性钢骨混凝土是指在混凝土中主要配置钢骨,并配有一定的纵向受力筋和横向箍筋的结构,是钢与混凝土组合结构的一种主要形式。
与钢筋混凝土相比,钢骨混凝土结构具有良好的刚度、承载力、延性和抗震性能,以及较短的施工周期;与钢结构相比,其具有良好的耐火、耐腐蚀能力,并且具有良好的经济效益。
随着经济的发展和社会的进步,钢骨混凝土结构以其优异性越来越广泛的被应用到高层及超高层建筑中。
本文就钢骨混凝土结构设计与可造性进行分析。
通过钢骨混凝土结构与钢结构相比较、钢骨混凝土结构与混凝土结构比较、钢骨混凝土结构与钢管混凝土结构比较,得出钢骨混凝土结构在超高层的设计中具有明显优势,应该得到广泛的应用。
并同时关注,钢骨混凝土结构的配筋构造较为复杂,在工程设计阶段就必须给予细致的考虑,针对此问题,给出钢骨混凝土结构钢骨的选择,应考虑的因素及节点域连接设计时的建议。
标签:钢骨混凝土结构设计施工可造性随着人类社会的文明进步,国民经济的持续高速发展,人们对建筑功能的要求也在不断提高,大跨度和超高层建筑在城市建设中得到越来越广泛的应用。
传统的混凝土结构、钢结构以及砌体结构已经很难适应高层建筑发展的需要,而钢骨混凝土组合结构以其独特的优点得到推广应用和发展。
钢骨混凝土,是在混凝土中配置钢骨,同时配置一定的纵向钢筋和箍筋以约束混凝土的组合结构形式。
这种结构形式日本称之为钢骨混凝土结构;英国、美国等西方国家称之为混凝土包钢结构;前苏联则称之为劲性钢筋混凝土结构。
我国学者认为这种结构形式主要是在混凝土中配置钢骨,故相对于钢筋混凝土结构而言,称之为钢骨混凝土结构。
钢骨混凝土结构中配置钢骨,受力钢筋和构造钢筋,与外包混凝土共同作用。
在外包混凝土的约束下,内部钢构件的局部稳定性得到提高,内部钢骨的存在又使构件的整体刚度提高,这样使两种材料的强度都得到充分的发挥,不但大大提高了构件的承载力,而且在抗震能力和延性等方面也得到了显著的改善。
浅谈建筑钢骨混凝土结构施工技术【摘要】本文首先阐述了钢骨混凝土结构的特点,进而详细论述了钢骨混凝土结构的施工工艺流程和施工要点,以供参考。
【关键词】钢骨混凝土结构;施工1 前言钢骨混凝土结构(steel reinforced concrete,简称src)是钢筋混凝土结构与钢结构的一种组合结构形式,它是在钢筋混凝土中配置钢骨(型钢),并使钢骨与混凝土组合成为一个整体共同工作。
与钢结构相比,钢骨混凝土结构具有承载力大、刚度大、抗震性能好、结构局部稳定和整体稳定性好及钢材用钢量少等优点,被广泛用于高层及超高层建筑中。
在此,本文就钢骨混凝土结构的施工技术进行阐述,以供参考。
2 钢骨混凝土结构的特点2.1 钢骨混凝土结构与钢筋混凝土结构相比,承载力较高,约为钢筋混凝土结构的1.5-2.0倍。
由于承载力的提高,可使构件截面尺寸减小,利于减轻结构的自重,增加使用空间,并降低基础造价。
2.2钢骨混凝土结构与钢筋混凝土结构相比,其刚度较大。
2.3 钢骨混凝土结构的抗震性能比钢筋混凝土结构好,具有较好的延性和耗能特性。
2.4与钢结构相比,钢骨混凝土结构可节省很多钢材,其耗用钢材每平方米可减少近30%。
2.5 由于混凝土可以作为型钢的保护层,劲性混凝土结构的耐久性、耐火性,无疑要比钢结构好得多,它比纯钢结构具有更大的刚度和阻尼,有利于控制结构的变形和振动。
2.6 钢骨本身是劲性承重骨架,在施工阶段可以起钢骨架的作用,焊接工作量远小于一般钢结构;可以利用钢骨承受施工阶段的荷载,并可将模板悬挂在钢骨架上,省去支撑,加快施工速度,缩短施工周期。
3 钢骨混凝土结构施工工艺3.1 施工工艺流程工艺流程:钢骨制作→半成品检验一钢柱定位放线→钢柱(梁)吊装→高强螺栓安装→钢柱(梁)验收→钢柱(梁)钢筋绑扎一钢柱(梁)支模→钢柱(梁)浇筑混凝土→混凝土养护→拆模。
3.2 钢骨柱与混凝土梁的连接方式3.2.1梁钢筋从钢骨上开的钢筋孔中穿过;3.2.2在与钢骨混凝土柱连接的梁端,设置一段钢梁与梁主筋搭接;3.2.3梁内部分主筋穿过钢骨混凝土柱连续配置,部分主筋在柱两侧截断,与钢骨伸出的钢牛腿可靠焊接。
钢骨混凝土结构梁柱节点深化设计与施工【摘要】在钢骨混凝土组合结构实际施工时,梁柱节点域处的穿筋、连接、箍筋绑扎等方面施工难度大,为此我公司从梁柱节点设计深化入手,合理地解决了钢骨混凝土组合结构梁柱节点的施工难题,采用Xsteel建模,有利于提高现场安装精度,提升了钢骨混凝土结构梁柱连接的工程质量和节点域承载能力。
【关键词】钢骨混凝土梁柱节点深化设计建模1、引言钢骨混凝土组合结构具有钢结构和混凝土结构的双重优点,在建筑工程中已广泛应用。
但在型钢混凝土组合结构实际施工时,对梁柱节点域处的穿筋、连接、绑扎,各专业施工的衔接等方面都会产生问题。
我公司两年来多项高层建筑工程均有钢骨混凝土组合结构,由于梁、柱型钢的截面尺寸大,且钢筋粗、数量多,造成梁柱节点的处理复杂。
如何真正有效地解决钢骨混凝土梁柱节点问题是我公司面临的一项科技攻关课题。
2、工程概况江苏银行苏州分行园区办公大楼土建总包工程,框架核心筒结构,地下4层,地上4~23层,建筑面积48589㎡。
本工程有16根劲性混凝土柱,其中十字型钢柱12根+600*300*32*36,H型钢柱4根H500*400*25*28。
高度从标高-18m 至74.35m不等。
钢骨混凝土柱截面800×800—1200×900。
柱角钢筋Φ32,中部Φ20-Φ25。
设计平面梁布置复杂,交叉斜梁多,混凝土梁与型钢柱连接节点有9种,因此需对每种型钢混凝土梁柱节点进行深化设计,以此作为现场施工依据和过程控制的重点。
3、施工图典型梁柱节点构造设计在混凝土梁与型钢柱的节点处,钢筋需穿过钢柱或与钢柱相连,归纳几种主要典型的节点构造:3.1混凝土梁四根角筋贯通,其他钢筋弯锚,满足锚固长度。
优点:钢筋开次数量少,钢柱加工难度低,现场钢筋穿孔少,施工便利。
缺点:弯锚钢筋会冲突,弯锚长度难以满足,且梁筋弯锚对结构受力影响大,不能有效地受力传递(如图3.1)。
3.2混凝土梁加腋,角筋从柱边绕过钢柱,其它钢筋穿过腹板,在翼缘板位置的梁筋双面焊接5d于牛腿(连接板)上。

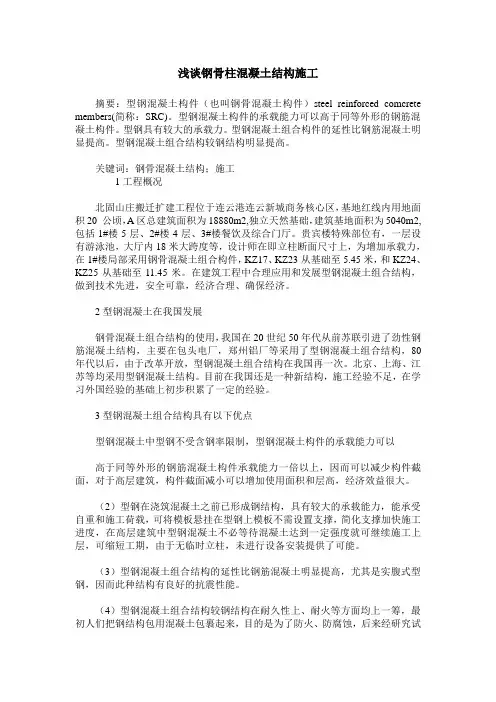

浅谈钢骨柱混凝土结构施工摘要:型钢混凝土构件(也叫钢骨混凝土构件)steel reinforced comcrete members(简称:SRC)。
型钢混凝土构件的承载能力可以高于同等外形的钢筋混凝土构件。
型钢具有较大的承载力。
型钢混凝土组合构件的延性比钢筋混凝土明显提高。
型钢混凝土组合结构较钢结构明显提高。
关键词:钢骨混凝土结构;施工1工程概况北固山庄搬迁扩建工程位于连云港连云新城商务核心区,基地红线内用地面积20 公顷,A区总建筑面积为18880m2,独立天然基础,建筑基地面积为5040m2,包括1#楼5层、2#楼4层、3#楼餐饮及综合门厅。
贵宾楼特殊部位有,一层设有游泳池,大厅内18米大跨度等,设计师在即立柱断面尺寸上,为增加承载力,在1#楼局部采用钢骨混凝土组合构件,KZ17、KZ23从基础至5.45米,和KZ24、KZ25从基础至11.45米。
在建筑工程中合理应用和发展型钢混凝土组合结构,做到技术先进,安全可靠,经济合理、确保经济。
2型钢混凝土在我国发展钢骨混凝土组合结构的使用,我国在20世纪50年代从前苏联引进了劲性钢筋混凝土结构,主要在包头电厂,郑州铝厂等采用了型钢混凝土组合结构,80年代以后,由于改革开放,型钢混凝土组合结构在我国再一次。
北京、上海、江苏等均采用型钢混凝土结构。
目前在我国还是一种新结构,施工经验不足,在学习外国经验的基础上初步积累了一定的经验。
3型钢混凝土组合结构具有以下优点型钢混凝土中型钢不受含钢率限制,型钢混凝土构件的承载能力可以高于同等外形的钢筋混凝土构件承载能力一倍以上,因而可以减少构件截面,对于高层建筑,构件截面减小可以增加使用面积和层高,经济效益很大。
(2)型钢在浇筑混凝土之前已形成钢结构,具有较大的承载能力,能承受自重和施工荷载,可将模板悬挂在型钢上模板不需设置支撑,简化支撑加快施工进度,在高层建筑中型钢混凝土不必等待混凝土达到一定强度就可继续施工上层,可缩短工期,由于无临时立柱,未进行设备安装提供了可能。

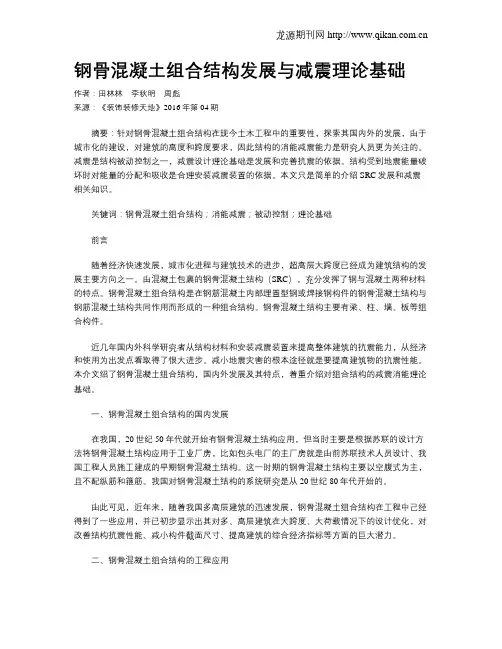

钢骨混凝土组合结构发展与减震理论基础作者:田林林李秋明周彪来源:《装饰装修天地》2016年第04期摘要:针对钢骨混凝土组合结构在现今土木工程中的重要性,探索其国内外的发展,由于城市化的建设,对建筑的高度和跨度要求,因此结构的消能减震能力是研究人员更为关注的。
减震是结构被动控制之一,减震设计理论基础是发展和完善抗震的依据。
结构受到地震能量破坏时对能量的分配和吸收是合理安装减震装置的依据。
本文只是简单的介绍SRC发展和减震相关知识。
关键词:钢骨混凝土组合结构;消能减震;被动控制;理论基础前言随着经济快速发展,城市化进程与建筑技术的进步,超高层大跨度已经成为建筑结构的发展主要方向之一。
由混凝土包裹的钢骨混凝土结构(SRC),充分发挥了钢与混凝土两种材料的特点。
钢骨混凝土组合结构是在钢筋混凝土内部埋置型钢或焊接钢构件的钢骨混凝土结构与钢筋混凝土结构共同作用而形成的一种组合结构。
钢骨混凝土结构主要有梁、柱、墙、板等组合构件。
近几年国内外科学研究者从结构材料和安装减震装置来提高整体建筑的抗震能力,从经济和使用为出发点看取得了很大进步。
减小地震灾害的根本途径就是要提高建筑物的抗震性能。
本介文绍了钢骨混凝土组合结构,国内外发展及其特点,着重介绍对组合结构的减震消能理论基础。
一、钢骨混凝土组合结构的国内发展在我国,20世纪50年代就开始有钢骨混凝土结构应用,但当时主要是根据苏联的设计方法将钢骨混凝土结构应用于工业厂房,比如包头电厂的主厂房就是由前苏联技术人员设计、我国工程人员施工建成的早期钢骨混凝土结构。
这一时期的钢骨混凝土结构主要以空腹式为主,且不配纵筋和箍筋。
我国对钢骨混凝土结构的系统研究是从20世纪80年代开始的。
由此可见,近年来,随着我国多高层建筑的迅速发展,钢骨混凝土组合结构在工程中己经得到了一些应用,并已初步显示出其对多、高层建筑在大跨度、大荷载情况下的设计优化,对改善结构抗震性能、减小构件截面尺寸、提高建筑的综合经济指标等方面的巨大潜力。

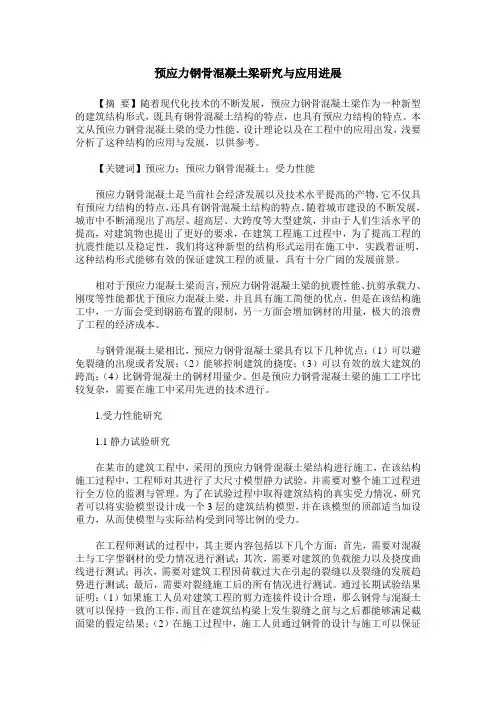

预应力钢骨混凝土梁研究与应用进展【摘要】随着现代化技术的不断发展,预应力钢骨混凝土梁作为一种新型的建筑结构形式,既具有钢骨混凝土结构的特点,也具有预应力结构的特点。
本文从预应力钢骨混凝土梁的受力性能、设计理论以及在工程中的应用出发,浅要分析了这种结构的应用与发展,以供参考。
【关键词】预应力;预应力钢骨混凝土;受力性能预应力钢骨混凝土是当前社会经济发展以及技术水平提高的产物,它不仅具有预应力结构的特点,还具有钢骨混凝土结构的特点。
随着城市建设的不断发展,城市中不断涌现出了高层、超高层、大跨度等大型建筑,并由于人们生活水平的提高,对建筑物也提出了更好的要求,在建筑工程施工过程中,为了提高工程的抗震性能以及稳定性,我们将这种新型的结构形式运用在施工中,实践着证明,这种结构形式能够有效的保证建筑工程的质量,具有十分广阔的发展前景。
相对于预应力混凝土梁而言,预应力钢骨混凝土梁的抗震性能、抗剪承载力、刚度等性能都优于预应力混凝土梁,并且具有施工简便的优点,但是在该结构施工中,一方面会受到钢筋布置的限制,另一方面会增加钢材的用量,极大的浪费了工程的经济成本。
与钢骨混凝土梁相比,预应力钢骨混凝土梁具有以下几种优点:(1)可以避免裂缝的出现或者发展;(2)能够控制建筑的挠度;(3)可以有效的放大建筑的跨高;(4)比钢骨混凝土的钢材用量少。
但是预应力钢骨混凝土梁的施工工序比较复杂,需要在施工中采用先进的技术进行。
1.受力性能研究1.1静力试验研究在某市的建筑工程中,采用的预应力钢骨混凝土梁结构进行施工,在该结构施工过程中,工程师对其进行了大尺寸模型静力试验,并需要对整个施工过程进行全方位的监测与管理。
为了在试验过程中取得建筑结构的真实受力情况,研究者可以将实验模型设计成一个3层的建筑结构模型,并在该模型的顶部适当加设重力,从而使模型与实际结构受到同等比例的受力。
在工程师测试的过程中,其主要内容包括以下几个方面:首先,需要对混凝土与工字型钢材的受力情况进行测试;其次,需要对建筑的负载能力以及挠度曲线进行测试;再次,需要对建筑工程因荷载过大在引起的裂缝以及裂缝的发展趋势进行测试;最后,需要对裂缝施工后的所有情况进行测试。
钢骨混凝土组合结构在国内外发展综述钢骨混凝土组合结构,听起来是不是很高大上?没错,这就是现代建筑中用得最多的一种“神器”组合了,钢铁和混凝土的完美搭档。
钢骨混凝土组合结构的出现,简直就像是为现代高楼大厦量身定做的。
这俩家伙,一个柔韧,一个坚固,合在一起,简直就是力与美的结合体,强大又不失优雅。
大家常常说“术业有专攻”,钢铁和混凝土各自有自己的强项,但它们一合作,就能做出很多让人叹为观止的东西。
说到这,你或许会想:“这玩意到底咋回事?它是怎么发展的?”好,咱们今天就一起来聊聊这个话题。
先从国内外的差异说起吧。
钢骨混凝土组合结构,在国外的应用已经是屡见不鲜了,尤其是在欧美一些发达国家,他们的建筑项目大多采用这种结构,像是美国、日本、德国、法国,都是早早就看中了钢铁和混凝土的“组合技”。
说实话,要是你去美国的大城市走一趟,随便一座摩天大楼,可能就已经把这种结构用得炉火纯青了。
比如说美国的帝国大厦,外面看上去高大威猛,实际上里面的钢骨混凝土组合结构,把建筑的稳定性和安全性都提升到了一种几乎完美的程度。
你看那高楼大厦,风吹雨打也不怕,地震来了也能稳如老狗,这都是得益于这种结构。
在国外,这种结构的优势,简直是大家公认的。
从抗震性能、抗风能力到耐久性,钢骨混凝土组合结构的表现简直是棒极了。
它能解决很多建筑中的难题,特别是在高层建筑和超高层建筑上,结构的稳定性简直就是关键。
拿东京的超高层大楼举个例子,它们都采用了这种钢骨混凝土的搭配,光是抗震性能,就能让你感受到“天塌下来也不怕”的自信。
美国那些高楼,到了冬天大风一吹,钢骨结构的刚性与混凝土的耐久性,让整个建筑几乎不受任何影响。
说回国内,咱们的钢骨混凝土组合结构也是逐渐迎头赶上。
近年来,随着国内建筑行业的飞速发展,越来越多的高楼大厦也开始应用这种结构。
尤其是在一些超高层建筑的设计中,钢骨混凝土组合结构几乎成了标配。
你看咱们上海的陆家嘴,那个明珠塔,钢骨混凝土结构一应用,整个大楼的稳固性立马提高了好几个档次。
钢结构优势论文钢结构应用论文【摘要】随着我国经济的长足发展和钢产量的大幅提高,钢结构在我国的应用将日渐广泛,而钢结构本身所具有的许多优越特点正逐渐被重视,这也是钢结构工程日益增多的原因之一。
为此,国家建筑技术政策也随之发生了变化,即由以往限制使用钢结构转变为积极合理推广应用钢结构,从而进一步促进了钢结构工程的发展。
一、钢结构具有的优势特征(一)钢结构的重量较轻虽然钢材有着较大的容重,且强度较高,但是最后的结构却十分的轻。
之所以做出来的结构比较轻,主要是因为材料的质量密度与强度的比值而决定,比值较小,其结构就会较轻。
所以,在所承受的荷载及条件保持一致时,钢结构相对其他结构而言就比较轻,大大降低了基础的负荷,使得地基、基础部分的造价更低,给运输与吊装带来了极大的便利。
(二)塑性韧性好建筑钢材有着较高的强度,对于跨度大、高度高、承载重的结构比较适用。
不过,由于它的强度高,一般构件截面不仅小,而且壁薄,受压过程中通常会被刚度计算与稳定计算所限制,很难将其强度优点全面的发挥。
另外,建筑钢材的塑像也比较好,在一般条件下,其结构不会因为超载而发生断裂现象,仅仅会出现变形情况,所以,很容易被发现。
(三)钢结构制作简单,施工工期短通常情况下,在制作钢结构构件时,主要在金属结构场完成,施工使用的是机械化,具有高准确度与高精密度特征。
将钢结构的材料进行了轧制,构成了诸多的型材,加工起来非常快捷。
钢结构重量轻,有着简便的连接方式,实际安装简单,施工周期短,具有特殊的连接性,为加固、拆迁、改建提供了便捷。
(四)钢结构具有环保功能首先,其可以实施干式施工,不会有太大的噪音、粉尘较少;其次,由于其重量轻,所以,基础施工取土量较少,不会对土地资源造成多大的侵害,另外,在建筑结构使用期结束与结构拆除之后,不会存在大量的固体垃圾,并且,废弃的钢材具有较高的回收价值。
二、钢结构选型与结构布置在钢结构设计的整个过程中都应该被强调的是“概念设计”,它在结构选型与布置阶段尤其重要。
浅析钢骨混凝土结构在高层建筑工程中的应用与经济分析作者:曹林来源:《华东科技》2013年第06期【摘要】钢骨混凝土结构是建筑结构形式的一种,具有较好的综合经济效益,是中高层建筑的发展趋势。
本文主要对钢骨混凝土结构的特性及形式进行了简单的介绍,对比钢结构和钢筋混凝土结构进行了技术经济性分析。
【关键词】钢骨混凝土结构;钢框架结构;经济性分析近十年我国的建筑进入了一个全新的发展时期,随着对建筑功能的要求越来越高,使得结构的布置在竖向、平面以及刚度方面都出现了许多不规则的结构,这样就对地震作用下结构的抗震性能提出了更高的要求。
在国内外工程中超限高层建筑出现了一种新的结构形式___钢骨混凝土结构,这种结构形式的使用,使建筑物体量向高空不断发展,节约了土地,同时由于梁柱断面的减小增加了使用面积,是一种符合我国国情的较好的高层建筑结构形式,这种介于钢结构与钢筋混凝土结构之间一种结构日益受到了人们的重视。
1钢骨混凝土结构的形式及特点钢骨混凝土结构是指在钢筋混凝土内部配置钢骨的组合结构,简称SRC结构。
SRC结构的特点是在混凝土内配置钢骨,这些钢骨可以是扎制的,也可以是焊接的,所配置的钢骨的形式有角钢、工字钢、双十字钢、双槽钢、十字型钢等。
由于配置了钢骨,使得钢材的抗拉性能和混凝土的抗压性能都得以充分的发挥,钢骨与高强混凝土之间相互约束,使各自的强度得到了提高,增加了结构和构件的延性,从而改善由于高强混凝土本身延性差而带来的不利于抗震的脆性特性,增加了结构及构件的抗震性能。
在高烈度地震区的高层或超高层建筑中若采用单一的钢筋混凝土结构,整个结构的延性实际上已经达不到“大震不倒”的要求,若采用钢结构,势必增加许多工程造价。
所以SRC结构在具备钢与混凝土组合结构节约钢材、提高混凝土利用率、降低造价、抗震性能好、施工方便等优点的同时还具有良好的防火、耐腐蚀性能。
2钢骨混凝土结构与钢框架结构、钢筋混凝土结构体系对比钢结构具有强度高、重量轻、抗震性能好、施工快速度、结构占用面积小、地基费用省、不污染环境,以及废旧材料可以回收利用等优点。
钢骨混凝土结构的应用摘要:本文介绍了钢骨混凝土大梁在深圳世贸中心大厦裙房中的应用和计算,为大跨度SRC梁的应用提供依据,可供工程设计人员参考。
关键词:钢骨混凝土应用计算一、前言随着城市建设的发展与建筑技术的进步,大跨度超高层建筑已经成为建筑结构发展的主要方向之一。
而由混凝土包裹钢骨做成的钢骨混凝土结构(SRC),充分发挥了钢与混凝土两种材料的特点,与钢筋混凝土结构相比,具有刚度大,延性好,节省钢材的优点。
因此,钢骨混凝土结构在我国有着广阔的应用前景。
钢骨混凝土结构的研究和应用在国外开始较早,我国因国情的限制,起步较晚,工程应用就更少,直到1997年11月才由冶金工业部正式发布了有关规程,并于1998年5月1日起施行。
深圳世贸中心大厦在关键部位应用了钢骨混凝土结构,解决了用普通钢筋混凝土结构不能解决的难题,收到了良好的效果。
二、工程概况深圳世贸中心大厦于1996年设计,是一幢集金融、贸易、商业、办公于一体的综合性超高层建筑,总建筑面积12万平米。
主楼地上52层,地下3层,标准层层高4m,总高230m,采用钢骨混凝土框架-筒体结构。
裙房5层,层高5m,总高25m,采用框架-剪力墙结构。
主楼与裙房之间未设变形缝,施工时留有施工后浇带。
基础采用大直径人工挖孔桩基础最大直径2.9m。
根据建筑功能及使用要求,裙房首层及二层由大厅组成,为大空间;三层为银行办公室,中间部分设一圆形天井;四层设有外汇交易大厅;五层为大会议室;三、结构布置为了满足建筑功能及使用要求,需要选择一个受力合理、安全可靠、施工方便的结构方案。
由于裙房首层及二层共有6根柱子不能落下,形成了长达25.8m 跨的大空间,结构平面采用了井字梁的结构形式。
但关键问题是25.8m跨框架大梁采用何种结构型式,并且建筑要求三层框架梁截面高度不超过1m。
方案1:采用普通钢筋混凝土大梁,这种方案梁断面较大,框架梁截面高度需2m以上,不满足建筑功能及使用要求,此方案不可行。
钢骨混凝土结构的应用与发展一、概述随着国民经济的高速发展和人们对于建筑审美要求的不断提高, 大跨度和超高层建筑越来越多地涌现在城市建设中,成为现代化大都市的重要象征。
传统的钢筋混凝土结构构件尺寸较大, 而钢结构造价较高, 使得钢骨混凝土组合结构以其独特的优点广泛地应用于各种重大工程中。
钢骨混凝土结构( ,以下简称)是指在钢骨周围配置钢筋,并浇筑混凝土的结构,充分发挥了钢与混凝土两种材料的特点。
钢骨分为实腹式和空腹式。
实腹式钢骨混凝土构件具有较好的抗震性能、节约钢材、提高混凝土利用系数、施工方便等优点, 在工程建设中得到广泛应用。
结构的特点是在混凝土内配置钢骨, 这些钢骨可以是轧制的, 也可以是焊接的。
在大型建筑中经常配置焊接的钢骨, 可以根据构件截面大小、受力特点, 考虑到受力的合理性, 灵活选择焊接钢骨各个板件的宽度和厚度。
所配置的钢骨的形式有角钢、工字钢、宽翼缘工字钢、双十字钢、双槽钢、十字形钢、箱形方钢管等, 工程中常用H形和十字形。
二、钢骨混凝土结构特点构件的内部钢骨与外包混凝土形成整体、共同受力,其受力性能优于这两种结构的简单叠加。
与钢结构相比,构件的外包混凝土可以防止钢构件的局部曲面,并能提高钢构件的整体刚度,显著改善钢构件的平面扭转屈曲性能,使钢材强度得以充分发挥。
采用结构,可比纯钢结构节约钢材达50%以上。
此外,外包混凝土增加了结构耐久性和耐火性,欧美国家最初发展结构就是出于对钢结构防火和耐久性方面的考虑。
与结构相比,由于配置了钢骨,大大提高了构件的承载力,尤其是采用实腹钢骨的构件,其抗剪承载力有很大提高,并大大改善了受剪破坏时的脆性性质,提高了结构的抗震性能。
正是由于这一点,结构在日本得到广泛的应用。
三、钢骨的制作与构造措施(1)钢骨的制作必须采用机械加工,并宜由钢结构制作厂家承担。
型钢的切割、焊接、运输、吊装、探伤检验应符合现行国家标准50205《钢结构工程施工及验收规范》、81《建筑钢结构焊接技术规程》、50221《钢结构工程质量检验评定标准》的规定, 钢材、焊接材料、螺栓等应有质量证明书, 质量应符合国家有关规范的规定。
钢骨混凝土结构发展论文
摘要:随着我国现代化建设的发展,高层、超高层建筑迅速发展,钢骨混凝土结构的应用越来越广泛。
目前,国内外对钢骨混凝土结构有诸多方面的研究,也取得了许多科研成果。
但在一些设计和计算方法上仍略显落后,应适时引进一些先进的结构设计理念,进一步完善钢骨混凝土结构设计理论,为钢骨混凝土在工程上推广应用提供科学依据。
0引言
钢骨混凝土结构是指在钢筋混凝土结构的基础上加入钢骨,使两者形成整体而充分发挥各自优势、达到共同工作的组合结构。
这种结构在日本称为钢骨钢筋混凝土结构(Steel Reinforced Concrete Structure,简称SRC)[1-2],在英、美等西方国家称之为混凝土包钢结构(SteelEncasedConcreteStructure)[3-4],我国过去一直将其称为劲性钢筋混凝土结构。
在钢骨混凝土结构中,钢骨与外包钢筋混凝土形成整体,共同承担荷载的作用,可以充分利用各自优点,其受力性能优于这两种结果的简单叠加。
这种结构优点有:(1)配置钢骨使构件的承载力大为提高,尤其是配置实腹式钢骨柱的抗剪承载力有很大提高,有利于减小构件截面尺寸和结构抗震;(2)具有更大的刚度和阻尼,有利于控制结构的变形;(3)外包混凝土提高了结构的耐久性和耐火性。
1钢骨混凝土结构的发展
钢骨混凝土的研究始于20世纪的欧美。
1904年在英国,为满足钢结构的防火要求,在钢柱表面包裹一层混凝土,形成包钢结构,是SRC柱的雏形。
1908年Burr完成了空腹式钢骨混凝土柱的试验,发现型钢在外包了混凝土后强度和刚度大大提高。
从1960年起,英国开始改进组合柱设计方法的研究,以此为基础形成了英国规范B55400:part5(1979)。
1981年德国制定了SRC 柱设计草案,1984年形成正式版本。
1985年英、德、法、荷四国共同制定了欧洲组合结构设计规范Eurocodes,此规范假定型钢与混凝土完全交互作用,构成截面仅有一个对称轴,将型钢和混凝土均按照矩形应力块理论考虑,采用极限强度设计方法进行设计。
1979年美国由SSLC提出了基于纯型钢的允许应力设计方法;1989年的美国混凝土规范ACI-318中将型钢视为等值的钢筋,然后再以钢筋混凝土结构的设计方法进行SRC构件的设计;1993年,钢结构设计规范AISC-LRFD则采用了极限强度的设计方法来设计SRC结构,将钢筋混凝土部分转换成等值型钢,按照钢结构的设计方法进行设计;1994年NEHRP建筑业抗震设计规则的建议草案中设置了专章讨论组合结构的设计,综合了ACI与AISC-LRFD设计方法,并增加了组合结构的设计内容。
前苏联于1949年建筑科学技术研究所编制了《多层房屋劲性钢筋混凝土暂行设计技术条件》(BTY-03-49),1951年苏联电力工业部出版了《劲性钢筋混凝土设计规范》,1978年制定并颁布了《劲性钢筋混凝土结构设计指南》。
日本由于客观条件原因在建筑中多采用抗震性能较好的钢骨混凝土结构形式。
早在1905年,白石直野设计的和田东京仓库的柱就采用了钢骨混凝土柱。
1921年东京建成了高30m的日本兴业银行,就是日本典型的全钢骨混凝土结构,在1923年的东京大地震中表现出良好的抗震性能。
从此钢骨混凝土结构被大量采用,1951年开始对SRC结构进行系统研究,1958年制定了《钢骨混凝土结构设计标准》。
日本标准以“强度叠加法”作为理论基础,没有考虑钢骨与混凝土之间的相互作用,设计偏于保守。
我国在上世纪80年代以后,冶金部建筑研究总院率先进行了钢骨混凝土轴压短柱、偏压短柱、偏压长柱和钢骨混凝土梁的试验研究。
另外,中国建筑科学研究院、清华大学、同济大学、东南大学、西南交通大学等单位先后对各种形式的钢骨混凝土构件进行了试验研究。
在这些研究成果的基础上,1997年11月冶金工业部建筑研究总院负责编制了《钢骨混凝土结构设计规程》(YB9082-97)。
2钢骨混凝土的工程应用
钢骨混凝土结构具有良好的力学性能,早就得到了广大结构工程师的重视,特别是在一些多震的发达国家和地区。
美国:休斯顿得克斯商业中心大厦,79层,305m高,均采用钢骨混凝土外框架一钢骨混凝土内筒结构;休斯顿海湾大楼,52层,221m高,采用钢骨混凝土柱一钢梁框架结构。
其它地区:香港中银大厦,72层,363m高,下部为钢骨混凝土结构,上部为钢结构;悉尼恺特斯中心,198m高,采用钢筋混凝土
内筒、型钢混凝土刚性悬挂内部楼层、型钢混凝土外柱结构;新加坡财政部大楼,55层,242m高,型钢混凝土核心筒结构。
前苏联在二战后的厂房及桥梁设计中采用大量此结构,并出版了“设计指南”。
日本在经历几次大地震后,钢骨混凝土结构经受了考验,更加促进了钢骨混凝土结构在日本的研究和发展。
1981-1985年之间日本所建造的六层以上的建筑,钢骨混凝土结构的占了45.2%,占总面积的62.8%,其中10-15层的高层建筑中,钢骨混凝土结构占了90%。
我国从50年代开始主要在工业厂房方面应用钢骨混凝土结构。
20世纪80年代以来,我国在北京、上海等地相继建了一批该种结构的高层建筑。
如北京香格里拉饭店,地上24层,地下2层,高82.7米,为钢骨混凝土和钢筋混凝土混和结构一钢骨混凝土框架、钢筋混凝土核心筒,底层外柱尺寸为800mm*1000mm,内柱为800mm*800mm;上海瑞金大厦,地上27层,地下1层,总高度107米,1到9层为钢骨混凝土和钢筋混凝土混和结构,9层以上为钢柱一钢筋混凝土内筒结构;北京的国际贸易中心大厦、上海的金茂大厦、深圳的鸿昌大厦等都部分或者全部采用了型钢混凝土结构。
随着我国多、高层建筑的迅速发展,钢骨混凝土在我国的应用将越来越广泛。
3结语
随着我国现代化建设的发展,高层、超高层建筑迅速发展,钢骨混凝土结构的应用越来越广泛。
目前,国内外对钢骨混凝土结构有诸多方面的研究,也取得了许多科研成果。
但在一些设计和计算方法上
仍略显落后,应适时引进一些先进的结构设计理念,进一步完善钢骨混凝土结构设计理论,为钢骨混凝土在工程上推广应用提供科学依据。
参考文献
[1]日本建筑学会.钢骨钢筋混凝土结构设计标准及解说.冯乃谦,叶列平等译.北京:能源出版社.
[2]Architectural Institute of Japan. AIJ Standards for Structural Calculation of Steel Reinforced Concrete Structures (1987).1991
[3]British Standard Institution.Steel,Concrete and Composite Bridges Parts.Code of Practice for Design of Composite Brige, l979
[4]Johnson R P. Beams, columns, Frames and Applications in Building. Composite Structure of Steel and Concrete. Vol.
1. New York:Halsted Press, 1975。
