投标设备主要技术参数一、QD双梁式桥式(吊钩)起重机1、起重量:10t2、工作级别:A53、轨高:9000mm4、跨度:25500mm5、起升速度:10.1米/min6、大车运行速度:约30~74.3m/min(三档调速)7、小车运行速度:约20~43.8m/min(三档调速)8、操作方式:遥控加司机室操纵9、供电方式:滑轨10、结构形式:QD双梁桥式(吊钩)二、QD双梁式桥式(吊钩)起重机1、起重能力:20t(主钩)5t(副钩)2、工作级别:A53、轨高:9000mm4、跨度:25500mm5、提升速度:7.2m/min(主钩) 15.3m/min(副钩三档调速)6、大车运行速度:约40~87.6m/min(三档调速)7、小车运行速度:约20~44.2m/min(三档调速)8、操作方式:遥控加司机室操纵9、供电方式:滑轨10、结构形式:QD双梁式桥式(吊钩)投标设备性能描述一、双梁桥式起重机技术说明我公司本着结构合理,工艺先进、经济实用、安全可靠、操作方便合理、高效节能、维修方便的原则,遵照国家起重机设计规范及有关标准,结合需方工艺条件和技术要求,确保产品质量,让用户满意。
产品用途:下料车间和机加工车间技术说明内容如下:制造过程中,严格按照GB3811-2008《起重机设计规范》的要求进行设计,产品技术指标、质量标准达到GB/T14405-1993《通用桥式起重机》规定的质量要求。
操纵室为大视野,配有航空座椅,操作方便、环境舒适,使用性能稳定,动作灵敏,安全可靠。
一、机构部分:本起重机由主梁、小车、大车运行机构、司机室、电气系统等组成。
一般规定1)使用特殊钢制作的机械部件均需作必要的热处理;2)起重机上使用的钢材必须满足国家标准,并应具有合格证;3)铸造件和锻造件质地应均匀,不得有气孔、夹渣、裂纹等缺陷;4)采用适当的焊接方法和消除应力方法以使焊接部分的残余应力为最小;5)应使开口部或切口部的应力集中为最小;6)主要承载的腹板厚度不得小于6mm。

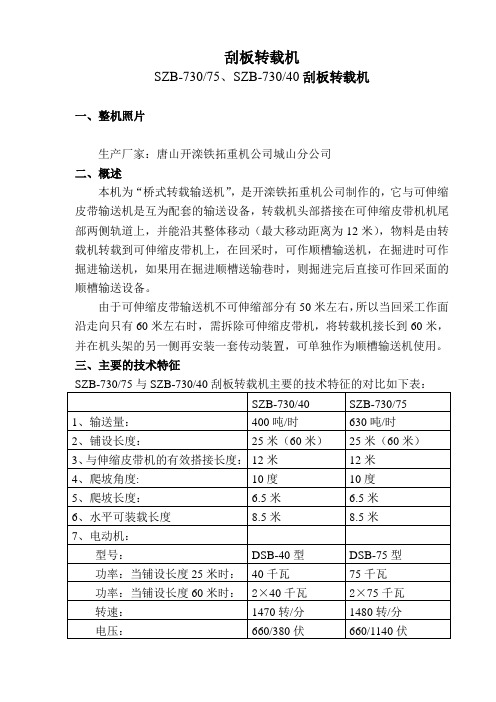

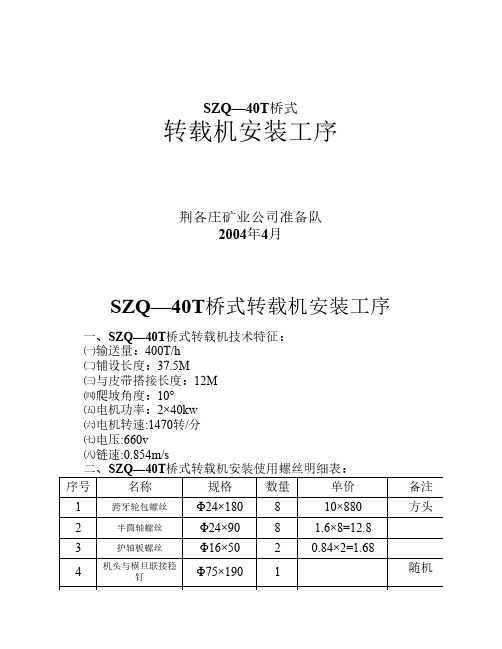

刮板转载机SZB-730/75、SZB-730/40刮板转载机一、整机照片生产厂家：唐山开滦铁拓重机公司城山分公司二、概述本机为“桥式转载输送机”，是开滦铁拓重机公司制作的，它与可伸缩皮带输送机是互为配套的输送设备，转载机头部搭接在可伸缩皮带机机尾部两侧轨道上，并能沿其整体移动（最大移动距离为12米），物料是由转载机转载到可伸缩皮带机上，在回采时，可作顺槽输送机，在掘进时可作掘进输送机，如果用在掘进顺槽送输巷时，则掘进完后直接可作回采面的顺槽输送设备。
由于可伸缩皮带输送机不可伸缩部分有50米左右，所以当回采工作面沿走向只有60米左右时，需拆除可伸缩皮带机，将转载机接长到60米，并在机头架的另一侧再安装一套传动装置，可单独作为顺槽输送机使用。
三、主要的技术特征四、传动系统传动系统图：说明书附图二五、主要结构转载机由导料槽、车架、横梁、机头、中间悬拱部分、爬坡段、水平装载段和机尾架组成。
转载机总图：说明书附图一机尾由机尾架、机尾轴和压链板组成。
机尾图：说明书附图三水平装载段由中部槽、联接槽和高低档板等组成。
长度为8.5米，也可根据需要适当加长，为便于装载，此段装料的一侧安装低档板。
爬坡段有凸槽、凹槽，底部可安装滑撬，当转载机移动时可沿底板滑动，减少移动阻力。
中间悬拱部分，由中部槽及其封底板和两侧挡板交错所组成，三者用螺栓连接成刚性体。
其一端与凸槽联接，另一端与传动部联接槽联接，构成了可伸缩皮带输送机的搭接长度和足够空间。
机头是由机头架、减速器、液力联轴器、电动机、盲轴、链轮等所组成，机头架采用平机头。
机头架和悬拱部分的机头联接槽与中部槽联接，机头架底部安装在横梁上，机头通过横梁座落在车架上。
机头图：说明书附图四车架是由钢板焊接成的结构件。
下部有四个轮子，可沿可伸缩皮带输送机机尾部的轨道滚动。
机头架底部与横梁的联接是通过销轴来实现的，并用开口销锁住，转载机可绕横梁在水平面和垂直平面作适当转动，以适应底板起伏和可伸缩皮带输送机机尾的偏摆。

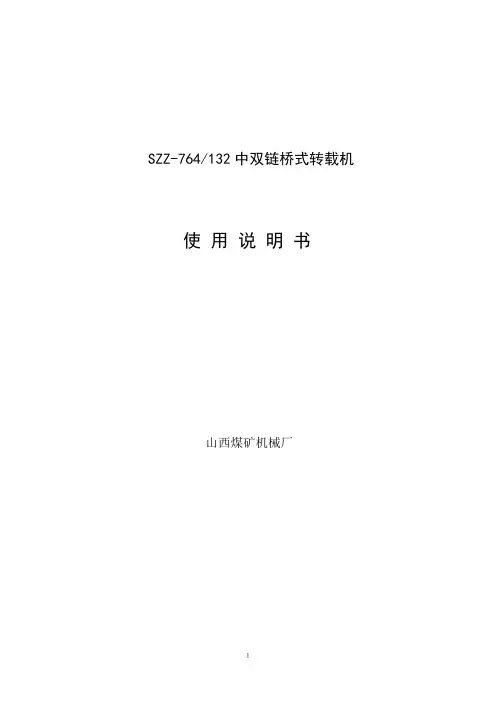

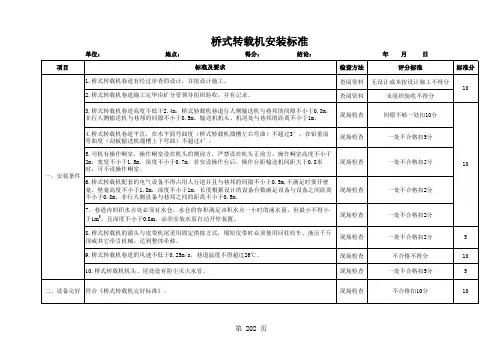

SZZ-764/132中双链桥式转载机使用说明书山西煤矿机械厂SZZ-764/132中双链桥式转载机说明书目录一.概论 (1)二.主要技术特征 (2)三.主要组成部分结构及用途 (3)1.行走部 (3)2.机头传动部 (3)2.1减速器 (3)2.2 液力偶合器 (6)2.3 链轮组件 (7)2.4 拔链器 (8)2.5 联接罩 (8)2.6 闸盘 (8)3.紧链装置 (8)3.1紧链钩工具 (9)3.2.紧链步骤 (9)4.溜槽 (10)4.1过渡槽 (10)4.2中部槽 (10)4.3凸凹槽 (10)5.刮板链及接链环、机尾及机尾架 (10)5.1刮板链 (10)5.2调节链 (10)5.3接链环 (10)6. 机尾： (11)6.1机尾架 (11)6.2机尾链轮组件 (11)6.3回煤罩 (11)7.挡板 (11)7.1架桥挡板 (11)7.2出入口挡板： (11)7.3凸凹段挡板 (12)8.封底板 (12)9.转载机的移动 (12)四．转载机的铺设安装 (13)五．转载机的试运转 (14)六.转载机的运转： (15)七.转载机故障及处理方法 (16)概论一．概论：SZZ764/132中双链刮板转载机，主要用于煤矿井下回采工作面顺槽中，在工作面刮板输送机和顺槽可伸缩皮带机之间起转载输送煤炭的作用，煤炭由工作面刮板输送机经转载机转载到皮带机上运走。
该转载机用于高产、高效综合机械化采煤工作面顺槽中转载输送煤炭时，可与多种工作面刮板输送机、PLM1000破碎机及SSJ1000 型皮带机配套使用。
若与可伸缩皮带机配套使用时，将转载机的小车搭接在皮带机的两侧轨道上，并能沿其作整体运动，从而使转载机随工作面输送机的推移步距作整体调整。
这样就可避免顺槽皮带机的频繁移动，确保工作面生产循环的顺利进行。
该转载机既可与PLM1000 破碎机配套使用，也可单独使用转载煤炭。
还可以配备行走推移装置等辅助设备。
行走推移装置是转载机沿皮带机整体移动的动力来源。

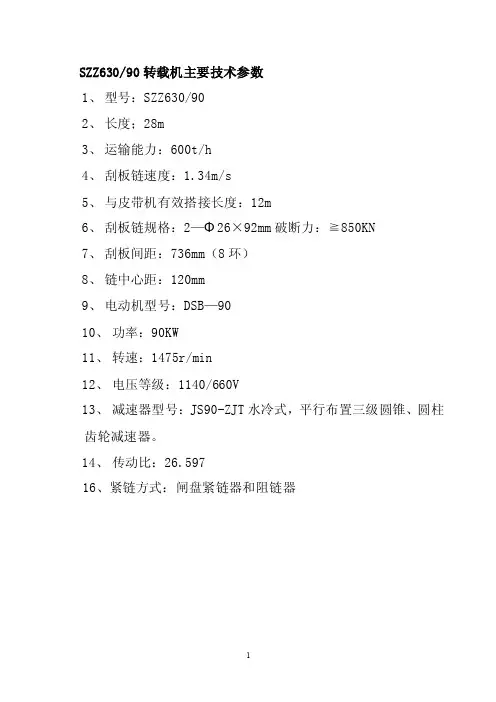

SZZ630/90转载机主要技术参数1、型号：SZZ630/902、长度；28m3、运输能力：600t/h4、刮板链速度：1.34m/s5、与皮带机有效搭接长度：12m6、刮板链规格：2—Φ26×92mm破断力：≧850KN7、刮板间距：736mm（8环）8、链中心距：120mm9、电动机型号：DSB—9010、功率：90KW11、转速：1475r/min12、电压等级：1140/660V13、减速器型号：JS90-ZJT水冷式，平行布置三级圆锥、圆柱齿轮减速器。
14、传动比：26.59716、紧链方式：闸盘紧链器和阻链器二、技术要求1、箱体采用组焊结构，中板材料NM360钢板，厚度25mm，加耐磨块，底板采用NM360，厚度20mm。
2、机尾采用迈步自移式，机头处安装2个油缸，用于升降机头。
3、电机与减速机的连接方式采用直连。
4、转载机结构形式和规格尺寸及材料要求按33SZZ执行。
机头传动装置可以安装在转载机任意一侧。
5、转载机总长度40米，与皮带机有效搭接长度12米。
6、转载机刮板、链条与工作面刮板运输机能够互换，使用哑铃销连接。
7、采用整体链轮结构。
链轮轴组采用稀油润滑。
8、机尾6节采用斜挡板，档煤板采用材料厚度不小于6mm，挡板上沿做加强处理。
9、采用进口SKF轴承。
10、起桥段到机尾直挡板处，全部加上盖板。
11、转载机落地段要求有专用电缆铺设槽。
12、单根链条长度按20—30米供货。
13、刮板采用锻造结构。
14、备件：电机1个、减速机1个、联轴器、机头、机尾链轮各1个。
15、随同整机带设备总价3%的随机备件一起发货。
16、按技术协议和刮板运输机出厂试验规范（MT105—1993）及矿用高强度圆环链（GB/T12718—91）等标准验收。
17、出厂时,整机及外购设备要提供产品合格证、煤安标志证。
18、随机各提供3套图纸及技术资料。
技术资料包括设备和部件（含外购部分）的操作维修说明书及装配图等相关图纸。

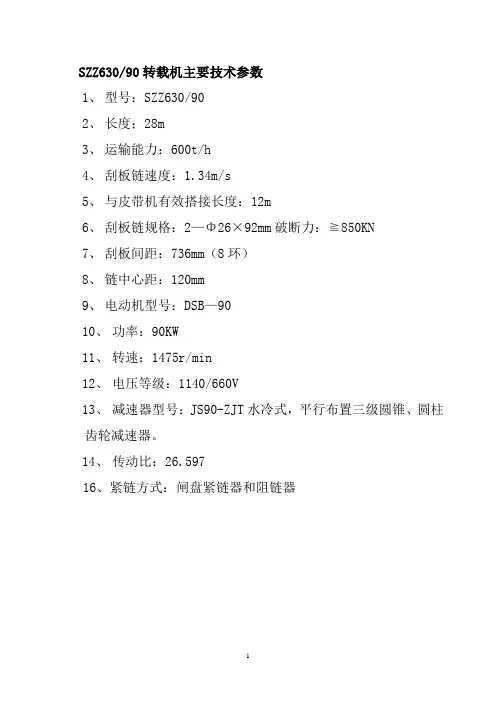

SZZ630/90转载机主要技术参数1、型号：SZZ630/902、长度；28m3、运输能力：600t/h4、刮板链速度：1.34m/s5、与皮带机有效搭接长度：12m6、刮板链规格：2—Φ26×92mm破断力：≧850KN7、刮板间距：736mm（8环）8、链中心距：120mm9、电动机型号：DSB—9010、功率：90KW11、转速：1475r/min12、电压等级：1140/660V13、减速器型号：JS90-ZJT水冷式，平行布置三级圆锥、圆柱齿轮减速器。
14、传动比：26.59716、紧链方式：闸盘紧链器和阻链器二、技术要求1、箱体采用组焊结构，中板材料NM360钢板，厚度25mm，加耐磨块，底板采用NM360，厚度20mm。
2、机尾采用迈步自移式，机头处安装2个油缸，用于升降机头。
3、电机与减速机的连接方式采用直连。
4、转载机结构形式和规格尺寸及材料要求按33SZZ执行。
机头传动装置可以安装在转载机任意一侧。
5、转载机总长度40米，与皮带机有效搭接长度12米。
6、转载机刮板、链条与工作面刮板运输机能够互换，使用哑铃销连接。
7、采用整体链轮结构。
链轮轴组采用稀油润滑。
8、机尾6节采用斜挡板，档煤板采用材料厚度不小于6mm，挡板上沿做加强处理。
9、采用进口SKF轴承。
10、起桥段到机尾直挡板处，全部加上盖板。
11、转载机落地段要求有专用电缆铺设槽。
12、单根链条长度按20—30米供货。
13、刮板采用锻造结构。
14、备件：电机1个、减速机1个、联轴器、机头、机尾链轮各1个。
15、随同整机带设备总价3%的随机备件一起发货。
16、按技术协议和刮板运输机出厂试验规范（MT105—1993）及矿用高强度圆环链（GB/T12718—91）等标准验收。
17、出厂时,整机及外购设备要提供产品合格证、煤安标志证。
18、随机各提供3套图纸及技术资料。
技术资料包括设备和部件（含外购部分）的操作维修说明书及装配图等相关图纸。
桥式转载机系列产品简介张家口煤矿机械有限公司的桥式转载机已有14种产品型号。
转载机输送能力从400吨/小时到3500吨/小时，装机功率从40千瓦到525千瓦，整体性能及可靠性可满足普采、高档普采及综合机械化开采工作面的顺槽运输要求。
顺槽转载机运用当代最先进的技术，整体组焊结构转载机寿命（过煤量）达到400～800万吨，与我公司研制的皮带机尾自移装置及转载机整体迈步自移装置配套可实现转载机、皮带机尾的不间断整体推移，为工作面的生产创造了必要条件。
详细参数系列型号输送量（t/h）设计长度（m）装机功率（kW）中部槽内宽（㎜）刮板链型式SZB730/40 400 25 40 680 边双链SZB730/75 630 25 75 680 边双链SZD730/90 750 30 90 680 单链SZZ730/132 800 40 132 680 中双链SZZ764/160 1000 50 160 724 中双链SZZ764/200 1000 50 200 724 中双链SZZ830/200 1500 50 200 780 中双链SZZ800/200 1800 50 200 800 中双链SZZ800/200 1800 50 2×110 800 中双链SZZ800/315 2000 50 315 800 中双链SZZ900/315 2000 50 315 900 中双链SZZ1000/375 2200 60 375 1000 中双链SZZ1000/400 2200 60 400 1000 中双链SZZ1200/525 3500 50 525 1200 中双链产品图片型号说明该机用于煤矿井下工作面顺槽煤炭的转载和运输，具有安装方便、便于维护的优点，整机寿命(过煤量)可达到300-1000万吨。
该机采用伸缩机头为紧链操作带来方便，还可根据用户需要配置液压紧链装置、摩擦限矩离合器。
在工作面顺槽状况满足的条件下，该机与皮带机尾自移装置和转载机整体迈步移动装置相配套可实现工作面回采作业的连续性。

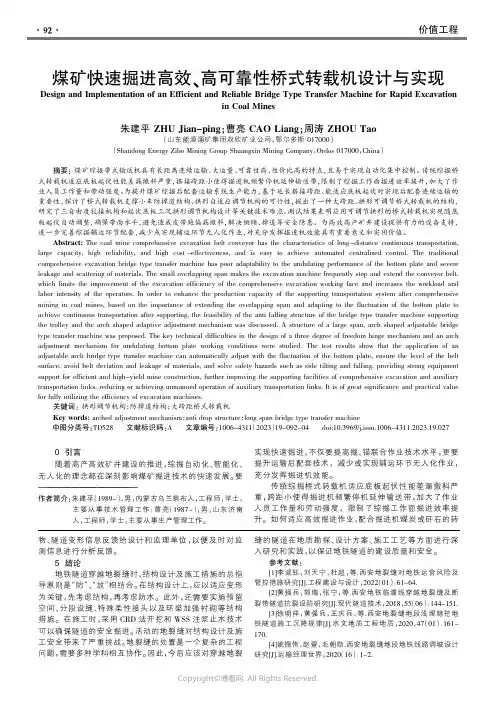

煤矿快速掘进高效高可靠性桥式转载机设计与实现Design and Implementation of an Efficient and Reliable Bridge Type Transfer Machine for Rapid Excavationin Coal Mines朱建平ZHU Jian-ping;曹亮CAO Liang;周涛ZHOU Tao（山东能源淄矿集团双欣矿业公司，鄂尔多斯017000）（Shandong Energy Zibo Mining Group Shuangxin Mining Company，Ordos017000，China）摘要:煤矿综掘带式输送机具有长距离连续运输、大运量、可靠性高、性价比高的特点，且易于实现自动化集中控制。
传统综掘桥式转载机适应底板起伏性能差漏撒料严重，搭接跨距小使得掘进机频繁停机延伸输送带，限制了综掘工作面掘进效率提升，加大了作业人员工作量和劳动强度。
为提升煤矿综掘后配套运输系统生产能力，基于延长搭接跨距、能适应底板起伏对实现后配套连续运输的重要性，探讨了桥式转载机支撑小车防掉道结构、拱形自适应调节机构的可行性，提出了一种大跨距、拱形可调节桥式转载机的结构，研究了三自由度铰接机构和起伏底板工况拱形调节机构设计等关键技术难点。
测试结果表明应用可调节拱形的桥式转载机实现随底板起伏自动调整，确保带面水平，避免造成皮带跑偏漏撒料，解决侧倾、掉道等安全隐患。
为高效高产矿井建设提供有力的设备支持，进一步完善综掘辅运环节配套，减少或实现辅运环节无人化作业，对充分发挥掘进机效能具有重要意义和实用价值。
Abstract:The coal mine comprehensive excavation belt conveyor has the characteristics of long-distance continuous transportation, large capacity,high reliability,and high cost-effectiveness,and is easy to achieve automated centralized control.The traditional comprehensive excavation bridge type transfer machine has poor adaptability to the undulating performance of the bottom plate and severe leakage and scattering of materials.The small overlapping span makes the excavation machine frequently stop and extend the conveyor belt, which limits the improvement of the excavation efficiency of the comprehensive excavation working face and increases the workload and labor intensity of the operators.In order to enhance the production capacity of the supporting transportation system after comprehensive mining in coal mines,based on the importance of extending the overlapping span and adapting to the fluctuation of the bottom plate to achieve continuous transportation after supporting,the feasibility of the anti falling structure of the bridge type transfer machine supporting the trolley and the arch shaped adaptive adjustment mechanism was discussed.A structure of a large span,arch shaped adjustable bridge type transfer machine was proposed.The key technical difficulties in the design of a three degree of freedom hinge mechanism and an arch adjustment mechanism for undulating bottom plate working conditions were studied.The test results show that the application of an adjustable arch bridge type transfer machine can automatically adjust with the fluctuation of the bottom plate,ensure the level of the belt surface,avoid belt deviation and leakage of materials,and solve safety hazards such as side tilting and falling,providing strong equipment support for efficient and high-yield mine construction,further improving the supporting facilities of comprehensive excavation and auxiliary transportation links,reducing or achieving unmanned operation of auxiliary transportation links.It is of great significance and practical value for fully utilizing the efficiency of excavation machines.关键词:拱形调节机构；防掉道结构；大跨距桥式转载机Key words:arched adjustment mechanism；anti drop structure；long span bridge type transfer machine中图分类号:TD528文献标识码:A文章编号:1006-4311（2023）19-092-04doi:10.3969/j.issn.1006-4311.2023.19.0270引言随着高产高效矿井建设的推进，综掘自动化、智能化、无人化的理念都在深刻影响煤矿掘进技术的快速发展。
