1 / 19 标题栏操作步骤标题栏包含有关工程图、图纸和设计特性的信息。
信息更改时，标题栏将自动更新以显示当前信息。
可以在标准工程图模板中自定义标题栏格式，或创建自己的标题栏格式。
使用“文本格式”对话框，在标题栏中添加模型或工程图特性。
特性值会自动更新。
在标题栏中添加提示条目以输入有关标题栏放置的值。
提示 •若要重命名标题栏格式，请选择该标题栏格式。
单击该条目，然后插入新名称。
•若要按名称排列标题栏格式，请在“标题栏”条目上单击鼠标右键，然后选择“按名称排序”。
•要对标题栏格式重新排序，请将标题栏格式拖动到“标题栏”列表中适当的位置。
•若要复制标题栏格式，请在标题栏格式上单击鼠标右键，然后从菜单中选择“复制”。
在“标题栏”条目上单击鼠标右键，然后选择“粘贴”。
•若要在标题栏中插入图像，请编辑标题栏定义，然后在标题栏草图中插入图像。
•将标题栏格式复制到另一个工程图。
• 使用工程图资源转移向导将标题栏转移到一个或多个目标工程图。
创建自定义标题栏格式1.打开 .idw 文件。
单击“管理”选项卡“定义”面板“标题栏”。
当前图纸将变成激活草图。
2.使用“草图”选项卡“绘制”面板上的命令绘制标题栏。
3.若要向标题栏添加文本、特性或提示条目，请在功能区上，单击“草图”选项卡“绘制”面板“文本”。
4.若要将图像插入到标题栏中，请单击“草图”选项卡“插入”面板“图像”。
5.标题栏完成后，请在草图窗口中单击鼠标右键，然后选择“保存标题栏”。
6.输入新标题栏的名称，然后单击“保存”。
新标题栏将被添加到工程图浏览器中的“工程图资源”文件夹中。
编辑标题栏格式1.打开一个包含要编辑的标题栏格式的工程图文件或模板。
2.在浏览器中，展开“工程图资源”，然后展开“标题栏”。
在标题栏格式上单击鼠标右键，然后选择“编辑”。
或者，在浏览器中，展开工程图纸，在标题栏上单击鼠标右键。
然后单击“编辑定义”。
3.在图形窗口中，使用草图命令或快捷菜单编辑标题栏。
Solidworks 2018零部件模板、工程图标题栏、材料明细表以及设计库中Toolbox的简明使用教程◆零件模板的设置◆目的：零部件模板的设置，除了表明设计信息之外，更重要的用途是与工程图产生关联，有利于工程图的标题栏快速绘制，并杜绝人为输入信息的偏差。
设置步骤：第一，新建一个零件。
调出“摘要信息”（文件——属性），单击“自定义”，如下图：将之前“自定义”中的内容全部删除，然后单击“键入新属性”，添加有用的信息（主要是工程图标题栏的内容，比如：名称、图号、材料等），可以选择每个属性的类型（文字、日期、数字等）。
目前先输入“属性名称”和“类型”即可，后面两栏等具体设计零件时再填写。
（建议设计一个简单的零件，作为直观表现）第二，调出“选项”。
（工具——选项）主要设置“文档属性”，比如单位、字体、表现形式等。
第三、保存零件模板。
（文件——另存为）选择文件保存类型为Part templates (*.prtdot)。
保存路径一般位于：C:\ProgramData\Solidworks\Solidworks 2018\Templates（注：查看模板路径的方法：工具——选项——系统选项——文件位置）可以看到，文件夹中已经有一个自带的名称，可以自己起一个新文件名（我的文件名为My_Part）。
至此，零件模板设置完成。
◆装配体模板的设置◆装配体模板的设置与零件模板类似。
设置步骤：第一，新建一个装配体。
同样，调出“摘要信息”（文件——属性），单击“自定义”。
同样，将之前“自定义”中的内容全部删除，然后单击“键入新属性”，添加有用的信息（主要是装配体工程图标题栏的内容，比如：名称、图号、材料等），每个属性后又类型（文字、日期、数字等）可以选择。
先输入“属性名称”和“类型”即可，后面两栏等具体设计零件时再填写。
建议此标题栏与零件标题栏相同，目的是方便装配体工程图的设置工作量（当然，也可以不同）。
第二，调出“选项”。
语文本模板可打印a4
当需要打印语文本模板时，可以按照A4纸张大小进行设计和排版。
A4纸张尺寸为210毫米× 297毫米，因此可以将模板内容适
应这个尺寸。
以下是一些常见的语文本模板内容，你可以根据需要
进行调整和修改：
1. 作文模板：
标题栏，写上作文的标题，可以使用大号字体，居中对齐。
开头，可以包括作文的引子、背景介绍或者一句话引出主题。
主体段落，可以分成若干段，每段讨论一个观点或者论据，
段落之间使用适当的过渡词连接。
结尾，可以总结全文，给出自己的观点或者建议。
2. 阅读理解模板：
题目，写上题目，可以使用加粗字体，居中对齐。
题目下方，可以写上文章的作者、出处、时间等信息。
正文，将文章内容按照原文的段落结构进行排版，注意标注每个段落的编号。
题目要求，将题目中的问题逐个列出，并预留空白位置供学生填写答案。
3. 诗歌模板：
标题，写上诗歌的标题，可以使用大号字体，居中对齐。
诗歌内容，将诗歌的每一行都单独排列，注意每行的字数和韵律。
诗歌结构，可以在诗歌下方写上诗歌的结构形式，如五言绝句、七言绝句等。
4. 文言文模板：
文言文段落，将文言文按照原文的段落结构进行排版，注意
标注每个段落的编号。
文言文翻译，可以在每个段落的下方，逐句进行翻译，帮助
学生理解文言文的意思。
以上是一些常见的语文本模板示例，你可以根据具体需求进行
修改和扩展。
记得在设计模板时，要保持排版整齐，字体清晰可读，合理使用标点符号和缩进，以提高打印效果。
Solidworks 2018零部件模板、工程图标题栏、材料明细表以及设计库中Toolbox的简明使用教程◆零件模板的设置◆目的：零部件模板的设置，除了表明设计信息之外，更重要的用途是与工程图产生关联，有利于工程图的标题栏快速绘制，并杜绝人为输入信息的偏差。
设置步骤：第一，新建一个零件。
调出“摘要信息”（文件——属性），单击“自定义”，如下图：将之前“自定义”中的内容全部删除，然后单击“键入新属性”，添加有用的信息（主要是工程图标题栏的内容，比如：名称、图号、材料等），可以选择每个属性的类型（文字、日期、数字等）。
目前先输入“属性名称”和“类型”即可，后面两栏等具体设计零件时再填写。
（建议设计一个简单的零件，作为直观表现）第二，调出“选项”。
（工具——选项）主要设置“文档属性”，比如单位、字体、表现形式等。
第三、保存零件模板。
（文件——另存为）选择文件保存类型为Part templates (*.prtdot)。
保存路径一般位于：C:\ProgramData\Solidworks\Solidworks 2018\Templates（注：查看模板路径的方法：工具——选项——系统选项——文件位置）可以看到，文件夹中已经有一个自带的名称，可以自己起一个新文件名（我的文件名为My_Part）。
至此，零件模板设置完成。
◆装配体模板的设置◆装配体模板的设置与零件模板类似。
设置步骤：第一，新建一个装配体。
同样，调出“摘要信息”（文件——属性），单击“自定义”。
同样，将之前“自定义”中的内容全部删除，然后单击“键入新属性”，添加有用的信息（主要是装配体工程图标题栏的内容，比如：名称、图号、材料等），每个属性后又类型（文字、日期、数字等）可以选择。
先输入“属性名称”和“类型”即可，后面两栏等具体设计零件时再填写。
建议此标题栏与零件标题栏相同，目的是方便装配体工程图的设置工作量（当然，也可以不同）。
第二，调出“选项”。
重点工作事项表格模板-范文模板及概述示例1:标题：重点工作事项表格模板引言：在现代社会中，时间管理对于个人和组织的成功至关重要。
一个高效的方法是使用重点工作事项表格。
该表格可以帮助你集中精力、优先处理任务并实现目标。
本文将分享一个便捷且实用的重点工作事项表格模板，帮助你提高工作效率和时间管理能力。
1. 表格标题：在创建重点工作事项表格时，首先需要确立标题。
标题应简明扼要地概括表格的内容，以便清晰地表达你的目标和焦点。
例如，你可以使用"重点工作事项表格"作为标题。
2. 列名设定：一个清晰的列名设定能够方便地将工作事项进行分类和跟踪。
这些列可以根据个人需求进行适当的定制。
一般而言，以下几个基本列可以包含在重点工作事项表格中：- 序号：项目的顺序编号，有助于追踪和排序。
- 重点工作事项：以简洁明了的方式描述每个重点工作事项。
- 优先级：根据紧急程度和重要性，给予每个工作事项一个优先级。
- 截止日期：设定工作事项的完成期限。
- 状态：记录任务的进展情况，如待完成、进行中、已完成等。
3. 添加行：在表格中添加行，即逐个添加重点工作事项。
根据需要，你可以动态地增加或删除行。
不同行之间可以根据项目的优先级进行排序，以确保更重要的工作事项位于顶部。
4. 填写内容：在每个单元格中填写适当的信息。
对于"优先级"栏目，你可以使用数字或颜色代码来标记优先级；"截止日期"栏目中，可以设定具体日期或期限；"状态"栏目则需要随着工作的进行进行动态更新。
5. 更新和跟踪：定期更新重点工作事项表格，将已完成的任务标记为"已完成"，并根据需要调整优先级和截止日期。
实时跟踪表格中的进展，确保你始终掌握自己的任务状态。
结论：重点工作事项表格是一个强大而易于使用的工具，可以帮助你在工作中优化时间管理、提高效率。
通过清晰地定义重点工作事项、设定优先级和截止日期、动态更新和跟踪进展，你将更容易实现自己的目标和取得成功。
CAXA标题栏,图幅制作教程,(两者类似最近因工作需要出几张CAD图,相信大多数同仁对图框要求各有特色,为此本人闲暇之余把图框的制造教程告诉大家,希望对大家的工作和学习有所帮助,若有不对之处,还敬请谅解。
本次采用软件为CAXA电子图版2011版,至于软件的下载安装这里不作介绍,请各位网上找吧。
标题栏制作和图框类似,本文以图框为例!1.首先按标准图纸规格绘制好需要的图幅的大小,如A4(297x2102.选择“常用—A(文字”在需要输入文字的地方输入相应文字,本例中为“借(通用件登记”,调整好字体格式后,确定。
3.随后需要在下面一栏中填入“登记”字样,该字样为属性文字,在通常情况下不显示,可以统一进行编辑,如下图,选择“常用—块编辑—属性”可出现对属性文字的编辑。
4.出现属性文字编辑窗口后,你可以通过“模式”、“属性”、“文本设置”、“定位方式”等功能对你所需要的属性文字进行编辑,完成编辑后确定。
如下图所示:通常一行“文字”,下一行即对于一行“属性文字”,“属性文字”中的名称和“文字”中的内容一样;描述是对所需要填入内容的描述,有助于对填入内容的提示;缺省值即为默认值。
其他功能自己摸索即可。
5.当完成所有的“文字”和“属性文字”编辑后,即可对图框进行编辑,选择“图幅—定义图框”如下图:6.然后框选整个图框,点击“右键”确定;随后指定基准点,该基准点是为了调入标题栏时使用,所以基准点选择为右下角内框点,如下图。
框选图基准点选择(右下角内框点7.选择完基准点后,即出现选择图框文件的幅面对话框,这里取系统值即可,随后出现,保存图框对话框,输入相应的名字,点击确定即可,如CMP-MAN-A4-Normal。
保存后默认为.cfm文件。
8. 随后选择调入图框,选择CMP-MAN-A4-Normal 即可。
如下图根据基准点放好位置的,如下图。
双击图框对，填入相应属性值即可。
双击标题栏对，填入相应属性值即可。
10．到此为止，图纸模板的制作基本完成，只需将该模板另存为电子图版 2011 模板.tpl 文件即可，然后再次新建的时刻即可调入自己的模块，以方便使用。

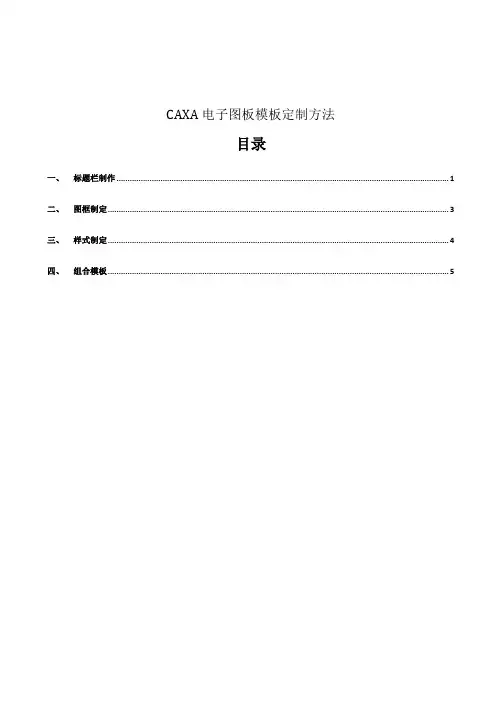

CAXA电子图板模板定制方法
目录
一、标题栏制作 (1)
二、图框制定 (3)
三、样式制定 (4)
四、组合模板 (5)
一、标题栏制作
1、打开电子图板，根据要求绘制标题栏格式
2、标题栏绘制完成后点击菜单栏图幅→定义标题栏
3、拾取标题栏线框，并指定基准点位置，基准点位置用来确定调取标题栏时放置基准位置
4、指定基准点后弹出标题存放位置及命名对话框，对标题栏进行命名点击保存（文件类型：.chd）
5、标题栏编辑，点击菜单栏图幅→标题栏编辑进入标题栏编辑界面
6、单元格定义，定义分为两种：一是文本定义（显示对应项目，也可以在绘制标题栏格式时添加完成），二是属性定义（填写对应属性）
7、编辑完成进行保存，并点击退出块编辑弹出提醒对话框，点击是
8、储存覆盖第一次保存标题栏，完成标题栏定义
二、图框制定
1、绘制图框：根据公司图框格式进行绘制
2、定义图框
3、命名保存图框，保存类型：.cfm。
三、样式制定
1、新建一空白模板，点击明细表样式，弹出明细表风格设置对话框
2、根据指定的明细表样式进行设置
3、另存为空白模板
4、效果，点击新建→可以在工程图模板中看到制定的对应空白模板
四、组合模板
1、新建空白模板
2、调入图框
3、调入标题栏
4、组合完成另存为模板，便于后期制图直接新建绘图。
