城市轨道交通通信系统的组成及功能1. 电话系统公务电话系统：主要由程控用户交换机、电话分机、通信电缆等设备组成。
专用调度电话系统：由调度用户交换机、调度台、调度分机等组成，可为控制中心调度指挥人员提供与各站、车辆段、变电站等的专用直达通信，并具有双重热备用功能、数字环自愈功能。
站内及轨旁电话系统：可为站内各有关部门提供与车站控制室（以下简称“车控室”）人员之间的通话以及车控室人员与相邻或相关车站车控室人员的通话。
2. 传输系统通信网的主干是一个基于光纤的传输系统。
它应是可靠的、冗余的、可扩展的、可重构的、灵活的，能为各专业系统提供丰富的接口类型。
除传输通信系统所需的语音、数据、图像等信息外，传输系统还可以传输电力监控（supervisory control and data acquisition，SCADA）、自动售检票（automatic fare collection，AFC）、列车自动监控（automatic train supervision，ATS）、火灾自动报警系统（fire alarm system，FAS）、能源管理和控制系统（energy management and control system，EMCS）、门禁控制系统（access control system，ACS）、办公自动化（office automation，OA）等系统的信息。
此外，它还可为各条轨道交通线路间的信息互联与交互提供通道。
3. 无线通信系统无线通信系统在城市轨道交通通信系统中作用重要，它既是调度员与司机通信的有效手段，又是移动中的运营人员和维修人员实现通信的重要手段。
无线通信系统为运营控制指挥中心的行调、环调、维调等提供了对列车司机、运营人员、维修人员等无线用户的无线通信，为车辆段值班员提供了对段内的无线用户的无线通信，以及相应的无线用户之间的通信。
4. 广播系统广播系统可为中心调度员、车站值班员提供对车站相应区域的广播。
IP无线调度通信系统产品介绍CRSC Shanghai Rail Transportation Technologies Co., LTD. - PROPRIETARY关键词：上海通号轨道交通工程技术研究中心 crscy 铁路通信IP无线调度通信系统正文：IP数字无线调度系统是一套全新的网络数字通信系统，该系统具备了与各种通信网络进行融合的功能。
系统可实现无缝融合IP、PSTN、GSM、CDMA、WiFi、McWiLL,模拟集群,数字集群等多种通信网络，实现有线、无线、固网、移动网络相互之间的融合。
通过IP网络进行合理连接，把系统统一到一个平台，实现管理和综合运用，不再受空间无线电频资源和通信距离的限制，可实现统一调度和指挥。
是一种快捷、灵活、方便、性能可靠、高性价比的移动通信解决方案。
系统特点●弱场信号无缝覆盖和IP网络灵活部署●具有及时性、灵活性、一呼百应●多种通信手段互连互通，实现传统电话、IP电话与无线单呼、组呼、全呼的智能融合●标准互联，便于扩容和升级具有统一开发平台●有效降低系统建设成本系统构成调度服务器群组、预建立等会话管理；会话状态订阅、优先级、应答模式等管理；用户 Presence 管理；支持即时用户通知、组广播调度操作维护平台支持 Web 访问；支持业务数据配置；支持用户数据配置；支持会话统计、跟踪等功能调度台支持Ad-Hoc、群组等会话管理、用户会话实时管理、调度、强拆、强插、PTT组呼无线数字通信网关设备数字无线通信与IP网络之间架起了一座桥梁，提供数字对讲通信IP语音通信中的信令和媒体内容的转换公司简介：上海通号轨道交通工程技术研究中心有限公司（简称“通号上海研究中心”）隶属于通号通信信息集团，是中国通号的下属企业。
公司成立于2009年，是科研开发为主的创新型企业，2011年通过省部级工程技术研究中心验收。
公司积极贯彻国际标准，通过CMMI3等国际标准认证；2010年被评为“闸北区科技小巨人”，2011年被认定为“上海市高新技术企业”。
紧急电话及隧道广播方案1紧急电话系统和隧道广播系统技术建议书北京公科飞达交通工程发展有限公司6月目录1概述 ................................................................................................ 错误!未定义书签。
1．1工程范围 ............................................................................... 错误!未定义书签。
1．2系统构成 ............................................................................... 错误!未定义书签。
2紧急电话系统功能 ........................................................................ 错误!未定义书签。
2.1控制台功能 .............................................................................. 错误!未定义书签。
2.2紧急电话分机功能 .................................................................. 错误!未定义书签。
3紧急电话系统设备选型................................................................ 错误!未定义书签。
3.1主控构成 ..................................................................................... 错误!未定义书签。
第四章专用电话系统城市轨道交通中的专用电话系统包括调度、站内、站问和轨旁(区间)电话子系统。
城轨调度电话子系统为城轨的调度人员，如行调、电调、维调、环调等提供专用的单键直通电话，并具有单呼、组呼、全呼、会议、紧急呼叫、强拆、强插等特有的功能。
城轨调度电话子系统主要包括调度总机、调度台和调度分机三部分，并通过城轨专用传输系统或通信电缆相连接组成调度电话网。
站内电话子系统由用户小交换机(或公务电话交换机远端模块)、车站值班台(主机)和电话分机组成。
站内电话子系统的分机除了提供公务电话外，主要提供站内各分机与车站值班主机(台)之间的直达通信或分机间的拨号通信服务。
站间电话可为车站值班员与相邻车站的车站值班员提供直达通信服务。
轨旁电话(即区间电话、隧道电话)为安装在隧道内或地面、高架线路旁的话机。
通过站内电话子系统连接邻站的车站值班台或接入公务电话网，为隧道内、地面、高架线路旁的维修人员和紧急情况下的列车司机提供通信服务。
第一节调度通信技术基础一、调度通信的特点1．通信调度关系明确调度员与调度用户之间的关系是上下级关系，各调度用户之间是同级关系。
通常情况下，由调度员发出调度指令，各调度用户之间互相不能下达调度指令。
同一调度专网内有多个调度台和调度员时(例如：城轨行车调度专网有两个调度台)，调度员之间的关系是同级关系，故要求各调度台之间互相透明，具有同样的呼叫状态、呼叫提示等信息显示，每个调度台可进行相同或不同的调度呼叫。
2．双向呼叫一键到位调度实时性高、操作简单，只需在按键式键盘或计算机触摸屏上进行“单键直呼”、“一键多号”的按键操作即可实现自动呼叫，无需记忆对方电话号码。
3．双向呼叫畅通无阻调度工作的重要性，要求调度呼叫可靠、畅通。
可以通过“呼叫排队”、“监听”、“强插”或“强拆”等功能来实现。
对于包括公网、专网的有线或移动用户的综合指挥调度，调度员的“强插”、“强拆”功能不可能做到全网透明实施，但可通过对某一部电话的呼出限制，“一号通”等手段实现指挥到位。
地铁通信系统简介地铁通信系统简介目前地铁专用通信系统主要包括以下几个子系统：传输系统、公务电话系统、专用电话系统、无线通信系统、广播系统、闭路电视监控系统、乘客信息系统、视频会议系统、时钟系统、集中网络管理系统、地铁信息管理系统、电源及接地系统、通信光缆/电缆及其他等。
1、传输系统地铁传输系统能迅速、准确、可靠地传送地铁运营管理所需要的各种信息。
该系统采用技术先进、安全可靠、经济实用、便于维护的光纤数字传输设备组网，构成具有承载语音、数据及图像的多业务传输平台，并具有自愈环保护功能。
目前地铁传输系统普遍采用MSTP设备，随着信息化程度的不断提高，对数据传输要求高带宽、低时延，通道保护智能化高，会采用更先进的OTN传输设备。
目前传输系统所承载的语音、数据及图像信息的业务主要有：（1）公务电话系统（2）专用电话系统（3）无线通信系统（4）广播系统（5）闭路电视监控系统（6）时钟系统（7）UPS电源系统（8）信号电源及微机监测（9）自动售检票系统（AFC）（10）安防系统（11）门禁系统（12）屏蔽门系统（PSD）（13）其它运营管理信息传输系统的光纤环路具有双环路功能。
当主用环路出现故障时，能够自动切换到备用环路上，保证系统不中断，切换时不影响正常使用。
当主、备用光纤环路的线路在某一点同时出现故障时，两端的网络设备自动形成一条链状的网络。
当某个网络节点设备出现故障时，除受故障影响的节点设备外，其它网络节点设备能保持正常工作。
地铁通信系统简介2 / 31地铁通信系统简介2、公务电话系统公务电话主要为运营、管理和维护部门之间的公务通信以及与公用电话网用户的通信联络，向地铁用户提供话音、非话及各种新业务。
公务电话系统按车辆段、车站两级结构进行组网，由设置在车辆段和车站的数字程控交换机、电话机及各种终端、配线架等辅助设备构成。
两相邻车站交换机通过实回线模拟中继相连，一旦车辆段交换机、传输设备及光线路发生故障，车站内部通信仍能保证，站间行车电话、轨旁电话等仍能畅通，不影响列车运营。
地铁通信系统包含各子系统功能图文简介城市市轨道交通工程通信系统是直接为轨道交通运营、管理服务的，是保证列车安全、快速、高效运行的一种不可缺少的综合系统。
通信系统包括专用通信、警用通信、商用通信三个大系统。
1专用通信系统专用通信系统包括：传输系统、公务电话系统、专用电话系统、专用无线通信系统、视频监视系统（CCTV）、广播系统（PA）、时钟系统（CLK）、乘客信息系统（PIS）、集中告警系统、信息网络系统、综合电源系统及接地11个子系统。
（1）传输系统作为专用通信系统的基础网络，是城市轨道交通通信系统的重要子系统，它将为其它通信子系统和列车自动监控（ATS）、自动售检票（AFC）、门禁系统（ACS）等专业提供可靠的、冗余的通道。
（2）公务电话系统用于城市轨道交通内部的一般公务通信和城市轨道交通内部用户与公用电话网用户的电话联络。
在城市轨道交通专用电话系统（如：调度电话系统）出现重大故障时，公务电话系统可以作为专用电话的应急通信手段。
（3）专用电话系统为城市轨道交通工作人员提供用于运营、管理、维修等业务的专用电话系统，主要包括调度电话、站间行车电话、站（场）内电话等。
（4）无线通信系统是为了保证城市轨道交通能够安全、高密度、高效运营而建设的一个安全、可靠、有效的通信子系统，为运营固定用户（控制中心、车辆段调度员、车站值班员等）和移动用户（列车司机、防灾人员、维修人员）之间的语音和数据信息交换提供可靠的通信手段，它为行车安全、提高运输效率和管理水平、改善服务质量提供了重要保证；同时，在城市轨道交通运营出现异常情况和有线通信出现故障时，能迅速提供防灾救援和事故处理等指挥所需要的无线通信手段。
（5）视频监视系统是城市轨道交通维护和保证运输安全的重要手段,它能够为临时控制中心、控制中心的调度员、各车站值班员、列车司机等提供有关列车运行、防灾救灾、乘客疏导及运营管理等方面的视觉信息。
（6）广播系统是控制中心调度人员和车站值班员向乘客通告城市轨道交通列车运行以及安全、向导等服务信息、向工作人员发布作业命令和通知的通信设备。

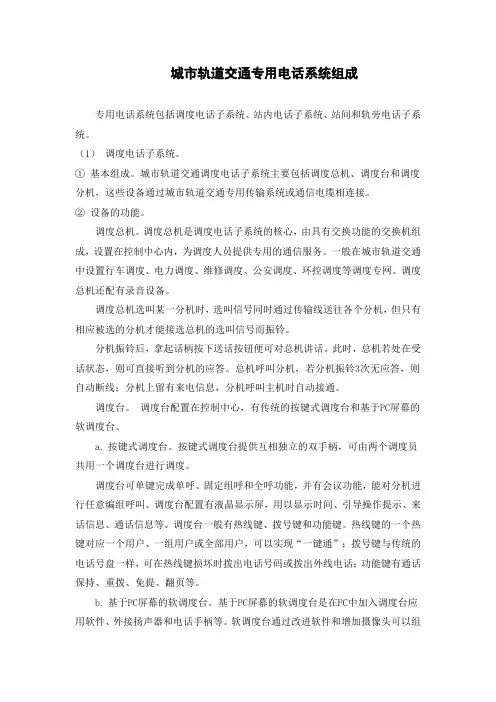

城市轨道交通专用电话系统组成专用电话系统包括调度电话子系统、站内电话子系统、站间和轨旁电话子系统。
（1）调度电话子系统。
①基本组成。
城市轨道交通调度电话子系统主要包括调度总机、调度台和调度分机，这些设备通过城市轨道交通专用传输系统或通信电缆相连接。
②设备的功能。
调度总机。
调度总机是调度电话子系统的核心，由具有交换功能的交换机组成，设置在控制中心内，为调度人员提供专用的通信服务。
一般在城市轨道交通中设置行车调度、电力调度、维修调度、公安调度、环控调度等调度专网。
调度总机还配有录音设备。
调度总机选叫某一分机时，选叫信号同时通过传输线送往各个分机，但只有相应被选的分机才能接选总机的选叫信号而振铃。
分机振铃后，拿起话柄按下送话按钮便可对总机讲话。
此时，总机若处在受话状态，则可直接听到分机的应答。
总机呼叫分机，若分机振铃3次无应答，则自动断线；分机上留有来电信息，分机呼叫主机时自动接通。
调度台。
调度台配置在控制中心，有传统的按键式调度台和基于PC屏幕的软调度台。
a.按键式调度台。
按键式调度台提供互相独立的双手柄，可由两个调度员共用一个调度台进行调度。
调度台可单键完成单呼、固定组呼和全呼功能，并有会议功能，能对分机进行任意编组呼叫。
调度台配置有液晶显示屏，用以显示时间、引导操作提示、来话信息、通话信息等。
调度台一般有热线键、拨号键和功能键。
热线键的一个热键对应一个用户、一组用户或全部用户，可以实现“一键通”；拨号键与传统的电话号盘一样，可在热线键损坏时拨出电话号码或拨出外线电话；功能键有通话保持、重拨、免提、翻页等。
b.基于PC屏幕的软调度台。
基于PC屏幕的软调度台是在PC中加入调度台应用软件、外接扬声器和电话手柄等。
软调度台通过改进软件和增加摄像头可以组成多媒体调度台，提供可视调度电话。
调度分机。
调度分机配置在车辆段和各车站，通常采用普通电话机或数字电话机。
调度总机与分机点对点连接，分机接到中心调度员的选叫时铃响，业务员拿起电话机手柄，按下送话按钮即可与调度员通话；分机呼叫总机，摘机后无须按键即可直接接通总机，分机设有单工通话按钮和紧急呼叫键。

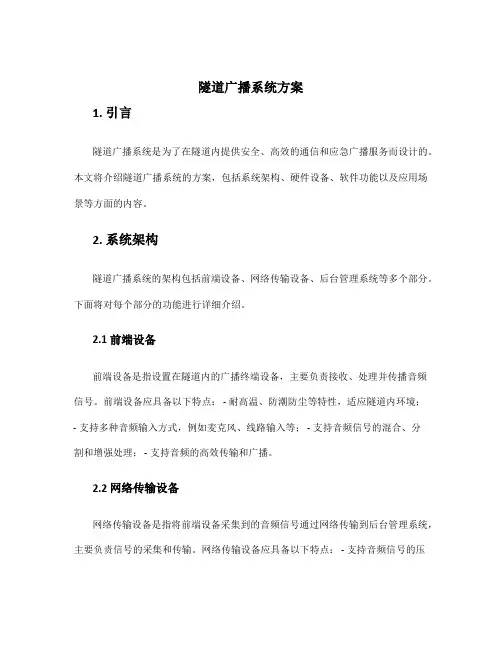

隧道广播系统方案1. 引言隧道广播系统是为了在隧道内提供安全、高效的通信和应急广播服务而设计的。
本文将介绍隧道广播系统的方案，包括系统架构、硬件设备、软件功能以及应用场景等方面的内容。
2. 系统架构隧道广播系统的架构包括前端设备、网络传输设备、后台管理系统等多个部分。
下面将对每个部分的功能进行详细介绍。
2.1 前端设备前端设备是指设置在隧道内的广播终端设备，主要负责接收、处理并传播音频信号。
前端设备应具备以下特点： - 耐高温、防潮防尘等特性，适应隧道内环境；- 支持多种音频输入方式，例如麦克风、线路输入等； - 支持音频信号的混合、分割和增强处理； - 支持音频的高效传输和广播。
2.2 网络传输设备网络传输设备是指将前端设备采集到的音频信号通过网络传输到后台管理系统，主要负责信号的采集和传输。
网络传输设备应具备以下特点： - 支持音频信号的压缩、编解码等处理； - 支持网络传输协议，例如TCP/IP、UDP等； - 支持多种网络接口，如以太网、无线网络等； - 具备较高的网络传输带宽和稳定性。
2.3 后台管理系统后台管理系统是隧道广播系统的核心部分，主要负责音频信号的管理和控制。
后台管理系统应具备以下功能： - 支持实时监控隧道内的音频信号，包括音频的采集、传输和播放状态等； - 支持音频信号的调度和控制，可以根据需要实时调整音频的分配、音量等参数； - 提供音频信号的存储和回放功能，便于对广播内容进行管理和维护； - 支持多用户同时操作，具备权限管理和日志记录等功能。
3. 硬件设备隧道广播系统的硬件设备包括前端设备、网络传输设备以及后台管理系统所需的服务器等。
以下是每种设备的详细介绍。
3.1 前端设备前端设备是隧道广播系统中的关键部分，负责接收和处理音频信号。
常用的前端设备有： - 隧道广播音箱：耐高温、防潮防尘，具备音频信号的放大和扩散功能；- 隧道广播终端：支持音频输入、混音、分割和增强处理等功能。
城市轨道交通电话系统电话系统主要为城市轨道交通的管理、运营和维修人员提供通话服务，可分为公务电话系统和专用电话系统。
一、公务电话系统公务电话系统为城市轨道交通管理、运营及维修人员提供内部和外部电话语音通信。
它以数字程控交换机设备为核心，与数字程控交换机相连的电话分机分布在城市轨道交通各办公管理部门、运营控制中心、车站、设备室、车辆段及所需电话的其他区域。
公务电话系统也可以作为有线调度电话的备份，一旦调度电话故障，可临时应急使用。
一般情况下，交换机分别安装在控制中心和停车场内，两台交换机之间利用中继组网方式互联，控制中心和停车场的交换机为了将其用户话机延伸到各个车站，一般利用城市轨道交通专用传输网的部分带宽资源组成承载网络，连接远端车站的小交换机或远端模块，此种组网方式称为中继组网方式。
二、专用电话系统一般情况下，交换机分别安装在控制中心和停车场内，两台交换机之间利用中继组网方式互联，控制中心和停车场的交换机为了将其用户话机延伸到各个车站，一般利用城市轨道交通专用传输网的部分带宽资源组成承载网络，连接远端车站的小交换机或远端模块，此种组网方式称为中继组网方式。
专用电话系统主要包括调度电话、区间电话、站间行车电话及站内集中电话、紧急电话、接车电话、市内直线电话等。
专用电话系统可提供专用直达通信，并且具有单呼、组呼、全呼、紧急呼叫和录音等功能，同时可为站内各有关部门提供与车站值班员之间的直达通话，并且车站值班员也可以通过专用电话呼叫相邻车站的车站值班员。
一、调度电话调度电话是供控制中心调度员与各车站、车辆段、停车场值班员，以及与办理行车业务直接有关的工作人员进行调度通信之用，是城市轨道交通中最主要的专用电话。
根据调度功能的不同，调度电话分为指挥列车运行的行车调度电话、保障电力供应的电力调度电话、保证城市轨道交通系统安全运行的防灾报警调度电话、环境与设备监控系统调度电话及公安调度电话等。
1、调度电话的组成。
城市轨道交通城轨通信系统的组成城轨通信系统主要由下列子系统组成：传输系统、公务电话系统、专用电话系统、无线集群通信系统、闭路电视监控系统、有线广播系统、时钟系统、乘客导乘信息系统、通信电源和接地系统、城轨地下部分的公共覆盖系统。
一、传输系统城轨的传输网是城轨通信网的基础。
城轨传输网要求具有高可靠性和丰富的业务接。
城轨传输网的低层一般采用SDH光纤自愈环路，在光纤切断或故障时能自动进行业务切换，故具有很高的可靠性。
传输业务的多样性是城轨传输系统的主要特点。
所传输的业务包括：电话（窄带音频）、广播（宽带音频）、城轨信号（中/低速数据）、视频（高速数据）等业务。
在城域网（MAN）中，传输网按其功能划分为骨干层、汇聚层与接入层。
而在城轨通信网中，传输网按其功能可分为骨干层与汇聚接入层。
城轨传输网分为城轨专用传输网和民用（GSM、CDMA 接入）传输网，这是两个完全隔离的网。
在城轨专用传输网中具体传送的信息为：调度电话、广播、公务电话、集群无线基站的2Mbit/s的数字链路；RS-232、RS-422、RS-485接点对点低速电路数据业务；10/1/10Mbit/的以太网业务；ATM业务。
二、公务电话系统城轨的公务电话相当于企业总机，采用通用的程控数字用户交换机组网，并通过中继线路接入当地市话网。
一般情况下，中心交换机安装在控制中心和车辆段，而在各车站配置车站交换机或中心交换机的远端模块。
中心交换机与车站交换机之间通过城轨专用传输网进行点对点的连接。
为减少城轨通信设备的类型，目前城轨多数采用具有调度功能的交换机组成公务电话网。
三、专用电话系统专用电话系统包括：调度、站内、站间和区间（轨旁）电话子系统。
城轨的调度电话子系统主要包括调度总机、调度台和调度分机三部分，并通过传输系统或通信电缆相连接。
在控制中心安装有调度机或交换/调度机作为调度总机，为调度人员提供专用直达通信服务。
一般在城轨中设有行车调度、电力调度、维修调度、环控调度、公安调度的虚拟）调度专网和调度台其中行车调度专网设2个调度台）。
工装设计·地铁广播系统的组成与技术实施的探讨doi:10.16648/ki.1005-2917.2020.03.054地铁广播系统的组成与技术实施的探讨李宝玺 赵勇志（中车长春轨道客车股份有限公司，吉林长春 130000）摘要：地铁广播系统能够在地铁运行时向乘客传递正确的公告信息，当某些特殊情况发生时广播系统还可向乘客及工作人员及时传递危险信号，从而使群众能够尽快疏散，将人员伤亡概率有效降低。
这种高质量的服务能够帮助地铁管理及维护人员对地铁运营进行更加方便灵活的管理。
关键词：地铁广播系统；组成；技术措施；探讨地铁广播系统通过数字信号处理、现场总线控制和音频处理技术将处理与传输信息的网络平台在地铁上构建起来，从而将优质的信息和语音服务提供给地铁乘客。
以模拟和数字结合方式构成的地铁广播系统在日常工作中能够将作业通知和命令发布给工作人员，将列车运行向导及安全等服务信息通告乘客，为了使该系统能够更好地为地铁运营和旅客提供优质服务，本文针对针对该系统的组成和技术措施进行探究。
1. 地铁广播系统的构成1.1 车辆段广播系统设备该设备由一套广播机柜、扬声器网络和广播控制盒等部分构成，储备功率放大器、音频切换矩阵、音频前级处理模块等是广播机柜的主要包含内容。
1.2 车站设备设置在车站综合控制室的广播控制台，包含监听扬声器、语音合成器、话筒及其他音源设备等，帮助车站值班员对本站进行选路或全站广播；设置在车站通信机械室的广播控制和功放机柜，前级放大装置、负载切换装置功放机、站台音量反馈装置、检测单元等其主要构成；设置在客运服务员能够方便使用的站台位置的站台广播控制盒帮助工作人员对站台区域广播；噪音传感器和扬声器也是地铁车站中的设备。
1.3 中心及广播系统设备控制中心控制设备与广播控制台是中心广播设备的主要组成部分，包含网络管理传输接口等设备的中心控制设备能够对各种选叫进行处理并对装置监视测试等。
环控调度与行调广播控制台是控制中心的主要设置，环控调度员利用环控调度广播控制台对选路控制和全线选站进行广播，行车调度员利用行调广播控制台进行相应工作。
基于 SIP 的轨道交通无线统一调度系统发布时间：2022-09-15T04:37:46.500Z 来源：《福光技术》2022年19期作者：梅杰[导读] 轨道交通线网无线统一调度系统是为 COCC(线网运营指挥中心)调度台用户提供于既有已开通线路的各无线调度台用户、固定台、车载台和移动集群用户之间提供语音通信服务的。
通号通信信息集团上海有限公司上海 200071摘要：轨道交通线网无线统一调度系统是为 COCC(线网运营指挥中心)调度台用户提供于既有已开通线路的各无线调度台用户、固定台、车载台和移动集群用户之间提供语音通信服务的。
在应急时，可以对全市任何一条轨道交通线路的紧急或异常情况进行现场调查和协调指挥。
基于 IP 的 SIP 协议和支持 SIP 协议的 freeswitch 成为首选。
关键词： SIP Freeswitch 无线统一调度跨线呼叫一、SIP 协议简介会话发起协议(Session Initiation Protocol，缩写 SIP)是由 IETF(Internet Engineering Task Force，因特网工程任务组) 制定的 IP 电话信令协议。
它是一种应用层的信令控制协议，它能控制多个参与者参加的多媒体会话的建立和结束，并能动态调整和修改会话属性，如会话带宽要求、传输的媒体类型(语音、视频和数据等)、媒体的编解码方式、对组播和单播的支持等。
SIP 是用于 V oIP 最主要的信令协议之一。
SIP 是一种基于文本的协议，它的语法和消息非常类似于 HTTP 协议，不同之处在于 SIP 不仅可以用 TCP,也可以用 UDP 封装。
二、SIP 基本概念和相关元素SIP 协议会话构成SIP 协议会话使用多达四个主要组件：用户代理、注册服务器、代理服务器和重定向服务器。
这些系统通过传输包括了 SDP 协议(用于定义消息的内容和特点)的消息来完成 SIP 协议会话。
用户代理 (UA) 是终端用户设备，如用于创建和管理 SIP 协议会话的移动电话、多媒体手持设备、PC、PDA 等。
地铁隧道调度电话机及IP广播调度系统昆仑广播调度系统简介：
隧道紧急电话广播系统是为行驶在高速公路隧道上的驾驶员在出现交通事故时提供紧急救援的专用通信系统，同时也是公路监控系统收集道路上车辆故障及交通事故信息，监控道路运行情况的主要设备。
本文为高速公路紧急电话有线广播提供了一个良好的解决方案,工程推荐采用IP紧急电话广播系统,它是深圳市西骏科技有限公司推出的紧急电话与广播合二为一的综合通信平台，即紧急电话和有线广播合用一套软件（同一操作画面进行接警和广播并接入以太网三层交换机，对其他子系统的数据请求提供支持或联动），合用传输光纤，共用光收发器，功能上有互相独立，互不影响。
隧道紧急电话广播系统的供电方式采用就近取电方式，由隧道洞内附近的配电房的AC220V交流电源进行供电，或就近配电箱取电。
洞口立柱式紧急电话分机的供电方式从隧道口取AC220V进行供电.
第二节隧道紧急电话广播系统组成与网络结构
一系统构成
本工程紧急电话广播系统主要由紧急电话广播控制台、紧急电话分机、扬声器、通信光缆和电源电缆等组成：
1、紧急电话有线广播控制台设备：主要包括操作管理计算机，紧急电话和广播系统二合一的控制主机（KNZD-59）、接警IP电话机、SIP服务器（KNTD-300)。
三层网络交换机等。
2、紧急电话分机设备：主要包括隧道型紧急电话、立柱型洞外紧急电话分机。
3、扬声器：强指向喇叭，功率30W、20W。
4、通信光缆：传输介质采用G.652单模光缆，用1芯光纤利用波分复用方式将相隔的紧急电话主机串联成4芯自愈环网，紧急电话与有线广播共用一芯光纤传输,也可以与原来监控电缆共用光纤传输。
5、电源电缆：规格不同的电力电缆；
二系统网络构成
1、光网结构；传输介质采用G.652单模光缆，用1芯光纤利用波分复用方式将相隔的紧急电话主机串联成4芯自愈环网，紧急电话与有线广播共用一芯光纤传输，构成稳定网络结构,保证系统的稳定性。
2、广播分区；紧急电话系统跟有线广播系统可在同一时间呼叫，互不干扰，隧道内紧急电话既可向监控中心通报紧急事件信息，又可在隧道做隧道广播效果，在监控中心可对广播进行单个呼叫、片呼、全呼，音量调节、音频信号由紧急电话的音频控制器输出,广播功放直接采用RVV电缆线跟强指向喇叭相连。
每2个扬声器为一个分区（隧道两头除外），每个分区与紧急电话有***的一个地址码，隧道内20W扬声器；隧道外采用30W号防水角杨声器。
3、二级管理方式：本系统紧急电话可以任意组网，将若干个路段的紧急电话组成一个统一的紧急电话二级或多级监控网，实行统一的网络管理。
在上级网管中心（或省监控中心）可以实现“只监不控”和“又监又控”两种监管模式。
同时维护人员可以通过因特网对各分中心的紧急电话设备进行远程维护。
4、紧急电话设置；隧道内按200米间隔设置一个紧急电话。
并在每个隧道口（出口约10米处）设置1套立柱式紧急电话。
隧道内广播系统扬声器每间隔约50米安装一个，面向行车方向安装。
隧道外扬声器可安装在监控系统的摄像机立柱上，朝向分别指向2个方向。
功率放大器与紧急电话分机共用同一个箱体，防护等级可达IP67。
5、广播控制方式；由于采用紧急电话和广播系统集中控制方式，在隧道中无需敷设从中心到功放的信号电缆，中心广播信号通过紧急电话的传输通道控制每个功放，在每个紧急电话处将信号转换传输给紧急电话就近的功放。
每个功放可驱动1个30W扬声器或2个20扬声器，扬声器和电缆采用2×1.5规格电缆或类似电缆。
6、广播录音；麦克风录音从控制台主机直接通过SIP服务器录音，用数字录音方式录音。
录音文件存放在计算机硬盘上。
7、系统供电；隧道紧急电话和广播系统的供电方式采用就近取电方式，由隧道洞内附近的配电房的
AC220V交流电源进行供电，由隧道变电所的UPS配电箱引出的电源电缆对紧急电话分机和广播功放供电。
第三节紧急电话广播系统的主要特点及优势
一、多种组网结构、满足设计要求
1、紧急电话系统有多种组网方案，一是单纤串接结构，二是双纤自愈环结构，三是1+1光纤并联结构；四是双1+1光纤并联自愈环结构。
五是通过智能WIFI漫游自组网技术。
2、第一种结构只需要占用1根光纤，所有紧急电话级联串接在该根光纤上；第二种结构占用两根光纤，采用“单纤双向传输，双纤自愈环网”；第三种结构用1根纤沿途紧急电话分歧并接，另一根纤分歧冗余。
第四种结构采用4芯光纤中的2芯分别隔对连接，组成双1+1光纤并联自愈环结构，第五种结构采用智能WIFI漫游自动组网，无需布光纤，设备通过智能WIFI自行组网，从而解决布线难，与布线成本高的问题。
这五种结构各有特色，可根据具体情况采用。
二、与隧道广播系统合二为一、统一控制管理。
紧急电话系统的隧道分机能输出隧道广播控制信号，外接广播功放能直接驱动强指向扬声器。
此时隧道紧急电话分机和隧道广播能同时工作，分中心能对隧道广播进行“程控”广播和检测。
三、系统网管与远程维护
紧急电话系统可以任意组网，将若干个路段的紧急电话组成一个统一的紧急电话二级或多级监控网，实行统一的网络管理。
参加组网的紧急电话系统可以是非昆仑公司系统。
在上级网管中心（或省监控中心）可以实现“监视”和“监控”两种监管模式。
同时维护人员可以通过因特网对各分中心的紧急电话设备进行远程维护。
四、智能化统计与查询
值班员可以在操作管理计算机（PC）上对交通事故和设备故障进行各种统计查询，可以按照时间、地点、事故类型、车辆类型、或设备故障类型等综合因素进行分类统计查询，统计查询结果按各种图表（表格、柱状图、圆饼图等）形式显示、打印输出。
通过对紧急电话设备的查询可以随时掌握系统整体运行的情况，通过对交通事故的查询可以及时了解道路的交通状况。
隧道电话机供货产线实拍
五、视频联动功能
当某个紧急电话呼叫中控调度员时，SIP服务器自动调动此紧急电话对应的IP摄像头，并且大屏幕上自动弹出屏幕，可以看到目前此紧急电话对应点的状况。
当某个点发生意外紧急情况时，调度员可以直接在大屏幕上看到意外情况位点的信息，以便于调度员可以立即通过紧急话机通知此位点工作人员负责人，以便于问题的及时处理。
六、紧急预案系统
当监控报警系统发现当某个位点突然发生紧急情况时，自动触发报警信号输出给调度服务器，调度服务器紧急启动预案系统。
预案系统会根据设定的相关号码，对相关责任人或相关调度终端进行呼叫或播放录音文件，提示报警。
张基屯隧道应急通讯成功案例。
