NTFS文件系统实例分析

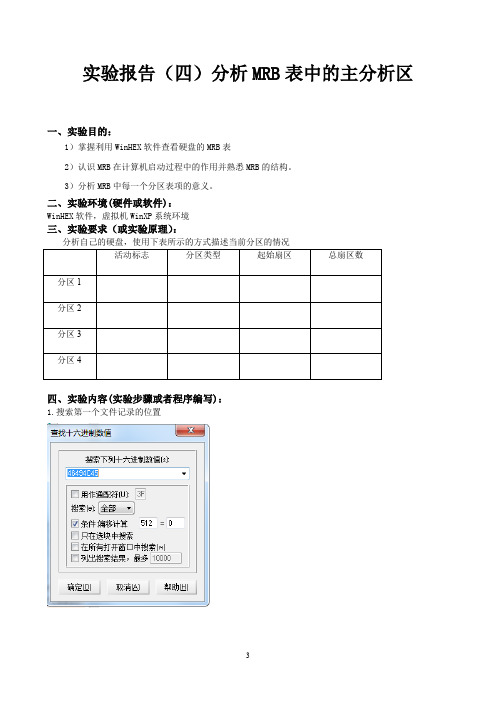

实验报告（四）分析MRB表中的主分析区
一、实验目的：
1）掌握利用WinHEX软件查看硬盘的MRB表
2）认识MRB在计算机启动过程中的作用并熟悉MRB的结构。

3）分析MRB中每一个分区表项的意义。

二、实验环境(硬件或软件)：
WinHEX软件，虚拟机WinXP系统环境
三、实验要求（或实验原理）：
分析自己的硬盘，使用下表所示的方式描述当前分区的情况
四、实验内容(实验步骤或者程序编写)：
1.搜索第一个文件记录的位置
分析图中的80属性，可看出它的数据所在的簇流为32 40 01 00 00 0C，即簇流从00 00 0C （786432）簇开始，共40 01（320）簇
2.分析第二个文件记录
、
五、实验结果及分析：
做实验时要注意：CHS地址需要先将十六进制数值换算为二进制，再进行拆分和换算。

不同的操作系统可能会使用不同的分区类型，有时可利用分区类型值来隐藏某些分区。

LBA地址换算时要先高低换位后再换为十进制，这个地方的高位、低位是以字节为单位的。

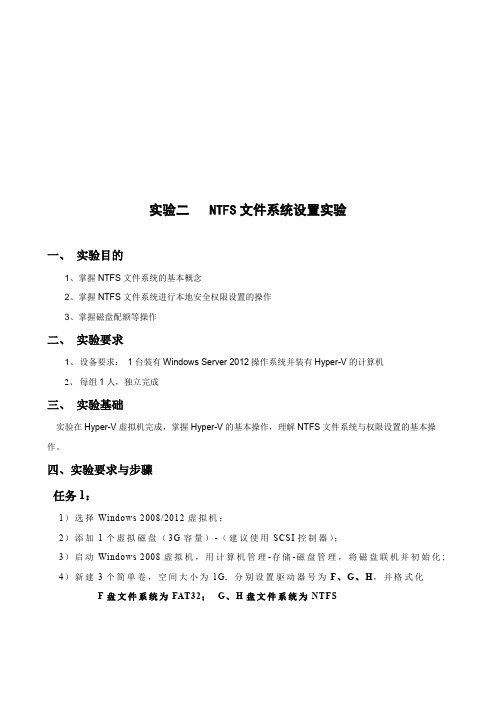

实验二 NTFS文件系统设置实验一、实验目的1、掌握NTFS文件系统的基本概念2、掌握NTFS文件系统进行本地安全权限设置的操作3、掌握磁盘配额等操作二、实验要求1、设备要求：1台装有Windows Server 2012操作系统并装有Hyper-V的计算机2、每组1人，独立完成三、实验基础实验在Hyper-V虚拟机完成，掌握Hyper-V的基本操作，理解NTFS文件系统与权限设置的基本操作。

四、实验要求与步骤任务1：1）选择Windows 2008/2012虚拟机；2）添加1个虚拟磁盘（3G容量）-（建议使用SCSI控制器）；3）启动Windows 2008虚拟机，用计算机管理-存储-磁盘管理，将磁盘联机并初始化;4）新建3个简单卷，空间大小为1G, 分别设置驱动器号为F、G、H，并格式化F盘文件系统为FAT32；G、H盘文件系统为NTFS任务2:创建用户S1、S2、S3等,在G盘中建立文件夹G:\DOC，用记事本存放文件111.txt ,222.txt等, 在H盘中建立文件夹H:\S1、H:\S2、H:\S3操作实现以下设置要求，并验证：1) G:\DOC中存放着公司重要的资料，只有S1、S2普通用户对其只拥有读取权限，Administrator对其拥有完全控制权限2)H盘以S1、S2、S3命名的个人文件夹，对应用户拥有完全控制权限，其它用户无任何权限（如：H:\S1文件夹，S1用户拥有完全控制权限，其他用户无任何权限）4)文件或文件夹的复制和移动对NTFS权限的影响,实验操作并观察属性的变化5）在H盘上启用磁盘配额：把S1 账户的配额设置为：磁盘空间限制为20MB，警告等级为18MB把S2 账户的配额设置为：磁盘空间限制为30MB，警告等级为28MB切换到S1 账户，向H:\S1复制一些文件，当复制到一定程度时会出现什么问题？任务3:用Administrator 帐户登录，在H盘建立一个文件夹test，在该文件夹中建立一个文本文件A.txt、B.txt，对A.txt压缩、对B.txt加密对test 文件夹进行如下设置：允许访问的帐户有S1 、S2、S3（其它的帐户和组都删除），S1的访问权限为“读+写”，S2的访问权限都为“完全控制”,S3的访问权限为“读”分别切换到S1、S2、S3用户登录，验证以下操作是否允许：如果S3用户离职，管理员删除了其账户，但发现该员工计算机中有文件夹管理员无法访问，管理员该如何访问该文件夹并给其它人设置NTFS权限五、练习与思考1、简述NTFS、FAT32、FAT文件系统的区别。

NTFS文件解析系统的简单分析正如我们所知道的，目前主流anti-rootkit检测隐藏文件主要有两种方法，一种是文件系统层的检测(像IceSword自己构造irp包发到文件系统驱动)，另一种就是磁盘级别的低级检测，直接对磁盘的数据进行分析,比如SnipeSword、filereg和unhooker.最近对第二种方法的一部分(及NTFS文件系统的解析)做了一些学习，于是就写点学习的东西与大家分享，其中有很多错误和不足希望大牛们指出。

（1）准备工作――获取分区的一些基本参数我们可以用CreateFile打开某个盘，读取偏移为0的扇区的数据。

具体的数据结构为：typedef struct tag_NTFSBPB{BYTE bJmp[3];//跳转指令BYTE bNTFlags[4]; // 文件系统NTFS的为"NTFS"BYTE bReserve1[4]; //一般为四个空格WORD wBytePerSector;//每扇区字节数BYTE bSectorPerCluster//;每簇扇区数WORD wReserveSectors;//保留扇区数BYTE bFatNum; // 总是0WORD wRootDirNum; //总是0WORD wSectorOfParti; //总是0BYTE bMedium;//WORD wSectorPerFat; //总是0WORD wSectorPerTrack;//WORD wHeadNum;//DWORD dwHideSector;//DWORD dwSectoOfParti; //总是0BYTE bDeviceFlag;//BYTE bReserve2;//WORD wReserve3;//ULONGLONG ullSectorsOfParti; //扇区总数ULONGLONG ullMFTAddr;//$MFT的起始逻辑簇号ULONGLONG ullMFTMirrAddr;// $MFT的起始逻辑簇号BYTE bClusterPerFile;//BYTE bReserve4[3];//DWORD dwClusterPerINDX;//BYTE bSerialID[8];//} NTFSBPB, *LPNTFSBPB;其中最重要的应该就是通过ullMFTAddr获得$MFT的起始逻辑簇号进而找到根图（1）目录的位置在进行分析。

详解NTFS⽂件系统⼀、分析NTFS⽂件系统的结构当⽤户将硬盘的⼀个分区格式化为NTFS分区时，就建⽴了⼀个NTFS⽂件系统。

NTFS⽂件系统同FAT32⽂件系统⼀样，也是⽤“簇”为存储单位，⼀个⽂件总是占⽤⼀个或多个簇。

NTFS⽂件系统使⽤逻辑簇号（LCN）和虚拟簇号（VCN）对分区进⾏管理。

逻辑簇号：既对分区内的第⼀个簇到最后⼀个簇进⾏编号，NTFS使⽤逻辑簇号对簇进⾏定位。

虚拟簇号：既将⽂件所占⽤的簇从开头到尾进⾏编号的，虚拟簇号不要求在物理上是连续的。

NTFS⽂件系统⼀共由16个“元⽂件”构成，它们是在分区格式化时写⼊到硬盘的隐藏⽂件（以”$”开头），也是NTFS⽂件系统的系统信息。

NTFS的16个元⽂件介绍：⾸先找到该分区的起始扇区，具体可以参考这篇⽂章。

⼆、分析$Boot⽂件$Boot元⽂件由分区的第⼀个扇区（既DBR）和后⾯的15个扇区（既NTLDR区域）组成，其中DBR由“跳转指令”、“OEM代号”、“BPB”、“引导程序”和“结束标志”组成，这⾥和FAT32⽂件系统的DBR⼀样。

下图是⼀个NTFS⽂件系统完整的DBR。

下⾯我们分析⼀下DBR中的各参数EB 58 90：（跳转指令）本⾝占2字节它将程序执⾏流程跳转到引导程序处。

“EB 58 90″清楚地指明了OS引导代码的偏移位置。

jump 52H加上跳转指令所需的位移量，即开始于0×55。

4E 54 46 53 20 20 20 20:(OEM代号)这部分占8字节，其内容由创建该⽂件系统的OEM⼚商具体安排。

为“NTFS”。

BPB：NTFS⽂件系统的BPB从DBR的第12个字节开始，占⽤73字节，记录了有关该⽂件系统的重要信息，下表中的内容包含了“跳转指令”、“OEM代号”以及“BPB”的参数。

对照上⾯的BPB分析如下：02 00：每个扇区512个字节08：每个簇8个扇区00 00：保留扇区为000 00 00：为000：不使⽤F8：为硬盘00 00：为000 3F：每磁道63个扇区00 FF：每柱⾯255个磁头00 00 00 3F：隐藏扇区数（MBR到DBR）00 00 00 00：不使⽤80 00 80 00：不使⽤00 00 00 00 0C 80 33 FF：扇区总数20972851100 00 00 00 00 00 00 03：$MFT的开始簇号00 00 00 00 00 85 57 80：$MFTmirr的开始簇号00 00 00 F6：每个MFT记录的簇数00 00 00 01：每索引的簇数B8 11 2A 0C B8 11 2A 0C：分区的逻辑序列号引导程序：DBR的引导程序占⽤426字节，其负责完成将系统⽂件NTLDR装⼊，对于没有安装系统的分区是⽆效的。
