山西晋煤集团临汾晋牛煤矿投资有限责任公司矿井兼并重组整合项目综掘机技术规格书目录1总则 (1)2遵循的标准 (1)3煤层特性 (2)4使用条件 (2)5设备规格型号、数量： (3)6综掘机各整体要求 (3)7切割机构主要参数 (3)8装运机构 (3)9边双链刮板运输机（第一运输机） (4)10桥式转载机DZQ80/30/11 (4)11行走机构 (4)12液压系统 (5)13喷雾冷却系统 (5)14电气系统 (6)15随机配件 (6)16技术培训 (7)17质量要求 (7)18运输 (7)19随机资料 (7)1总则1.1、本规格书适用于山西晋煤集团临汾晋牛煤矿投资有限责任公司矿井兼并重组整合项目掘进工作面机组。
它提出了该设备的功能设计性能、安装和试验等方面的技术要求。
1.2、本规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合本规格书和有关规程、规范的优质产品。
1.3、如果投标方没有以书面形式对本规格书的条文提出异议，则意味着投标方提供的设备完全符合本规格书的要求。
如有异议，不管多么微小，都应在报价书中以对规格书的意见和同规格书的差异为标题的专门章节中加以详细描述。
1.4、投标方应保证招标方不因使用了投标方提供的设备的设计、工艺、方案、技术资料、商标、专利等而产生侵权。
若有任何侵权行为，投标方应承担由此产生的一切索赔和责任。
1.5、合同签订后，招标方有权提出因标准、规程和规范发生变化而产生的修订要求，具体事宜由供、需双方协商确定。
1.6、本规格书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等效力。
2遵循的标准MT／T238.3-2006-----【悬臂式掘进机第三部分通用技术条件】Q／01SM118-2007-----【EBZ160悬臂式掘进机产品企业标准】GB/T191-2008--------【包装储运图示标志】GB／T3766-2001------【液压系统通用技术条件】GB3836.1-2000-------【爆炸性气体环境用电气设备第1部分：通用要求】GB3836.2-2000--------【爆炸性气体环境用电气设备第2部分：隔爆型“d”】GB3836.3-2000--------【爆炸性气体环境用电气设备第3部分：隔爆型“e”】GB3836.4-2000-------【爆炸性气体环境用电气设备第4部分：本质安全型“i”】GB／T7935-2005------【液压元件通用技术条件】GB9969.1-1998-------【工业产品使用说明书总则】GB／T12718-2001-----【矿用高强度圆环链】GB／T13306-1991-----【标牌】GB／T13384-1992-----【机电产品包装通用技术条件】AQ1043-2007-------- 【矿用产品安全标志标识】AQ6203-2006---------【煤矿用低浓度载体催化式甲烷传感器】JB／T5936-1991------【工程机械机械加工件通用技术条件】JB／T5943-1991------【工程机械焊接件通用技术条件】JB／T5945-1991------【工程机械装配通用技术条件】MT／T71-1997--------【矿用圆环链用开口式连接环】MT／T98-2006--------【液压支架用软管及软管总成检验规范】MT221-2005----------【煤矿用防爆灯具】MT／T238.3-2006-----【悬臂式掘进机第3部分通用技术条件】MT／T249-1997-------【矿用隔爆型双速三相异步电动机】MT／T291.1-1998-----【悬臂式掘进机传动齿轮箱检验规范】MT／T291.2-1995-----【悬臂式掘进机液压缸检验规范】MT428-1995----------【煤矿用隔爆型电铃】MT477-1996----------【YBU系列掘进机用隔爆型三相异步电动机】MT／T579-1996-------【悬臂式掘进机履带板及销轴】MT624-2007----------【煤矿用隔爆型控制按钮】MT／T682-1997-------【悬臂式掘进机电控设备系列与参数】MT818-1999----------【煤矿用阻燃电缆】MT／T910-2002-------【悬臂式掘进机履带行走机构设计导则】Q／SM188-2004-------【CXJ1-24E矿用防爆兼本质安全型掘进机操作箱】Q／SM216-2005-------【KXJ1-200／1140E矿用隔爆兼本质安全型掘进机控制箱】Q／SM301-2000--------【产品涂装通用技术条件】3煤层特性山西组和太原组为本区主要含煤地层，山西组共平均总厚2.14m，含煤系数6.1%，平均可采总厚1.10m，平均可采含煤系数3.2%。
1、带式输送机的原始技术参数带式输送机的原始技术参数如下表：2、带式输送机驱动功率计算2.1 驱动形式的确定驱动装置是带式输送机的动力传递机构。
一般由电动机、联轴器、减速器及驱动滚筒组成。
根据不同的使用条件和工作要求，带式输送机的驱动方式，可分单电机驱动、多电机驱动、单滚筒驱动、双滚筒驱动和多滚筒驱动几种，如下表。
表本次设计选用电动滚筒传动型式，单电机单滚筒驱动。
2.2 运行阻力与逐点张力计算法输送带的张力包括有拉紧装置所形成的初张力，克服各种阻力所需要的张力及由动载荷所产生的张力。
2.2.1 输送带运行阻力运行阻力分为直线段、曲线段及其他附加阻力，现分别叙述：（1）直线段运行阻力如图2－2所示，运行阻力包括两部分，一部分是摩擦阻力；一部分是由下滑力(自重分力)引起的阻力。
由摩擦力引起的阻力总是为正，但由下滑力引起的阻力在此段输送带向上运行时为正，向下为负。
图 1承载段(或称为重段)运行阻力为： z F =正压力×阻力系数±下滑力 因为 正压力=βcos )(0gL q q q tz ++下滑力=()βsin 0gL q q +所以运行阻力计算综合该机各类特性参数和技术特性，考虑到输送量中等，运输距离较短，带宽为800mm,且为固定用输送机，为此可以初选输送带如下：尼龙带胶带型号:NN-200，σ=200 N/m ，输送带每米质量6.100=q ㎏/m 。
初选层数Z=5 覆盖胶厚度=3+1.5 mm 胶带总厚度=8.8 mm ，接头采用硫化接头（1）承载段运行阻力的计算()()[]g L q q Lw q q q F z tz z ββsin cos 00+±++=物流每米质量：56.55236004000003600=⨯==νQ q ㎏/m(托辊直径的大小与带宽及被运送物料的松散比重和块度有关。
被运物料的松散比重和块度越大，托辊的直径亦应越大。
托辊直径增大，其重量也相应增大，但同时使胶带的运转条件改善，促使胶带的运行阻力系数减小。

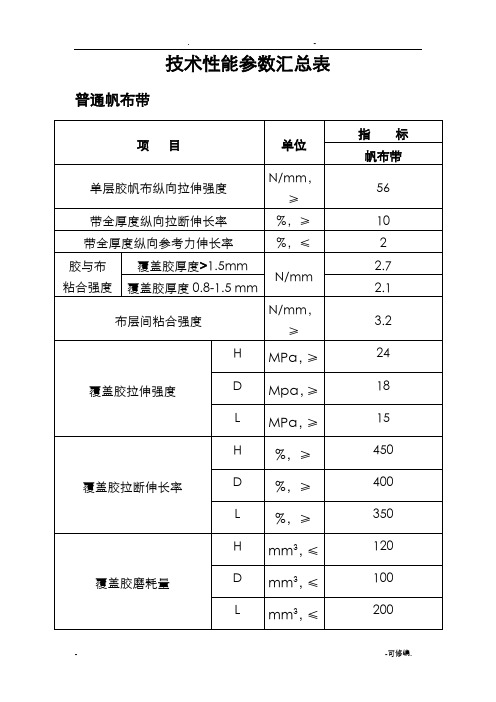

技术性能参数汇总表普通帆布带XX富大胶带制品XX技术科耐热棉帆布输送带1型：可耐不大于100℃试验温度2型：可耐不大于125℃试验温度3型：可耐不大于150℃试验温度XX富大胶带制品XX技术科EP100输送带性能标准XX富大胶带制品XX技术科EP150输送带性能标准XX富大胶带制品XX技术科EP200输送带性能标准XX富大胶带制品XX技术科EP250输送带性能标准XX富大胶带制品XX技术科EP300输送带性能标准XX富大胶带制品XX技术科EP350输送带性能标准XX富大胶带制品XX技术科EP400输送带性能标准XX富大胶带制品XX技术科聚酯帆布耐热输送带(按国标HG2297-92执行)1.拉伸强度和伸长率2型：可耐不大于125℃试验温度3型：可耐不大于150℃试验温度 聚酯帆布耐寒难燃输送带XX富大胶带制品XX技术科NN100尼龙输送带性能标准XX富大胶带制品XX技术科NN-150尼龙输送带性能标准XX富大胶带制品XX技术科NN-200尼龙输送带性能标准XX富大胶带制品XX技术科NN-250尼龙输送带性能标准XX富大胶带制品XX技术科NN-300尼龙输送带性能标准XX富大胶带制品XX技术科NN-350尼龙输送带性能标准XX富大胶带制品XX技术科NN-400尼龙输送带性能标准XX富大胶带制品XX技术科阻燃耐寒NN输送带XX富大胶带制品XX技术科ST630钢丝绳芯输送带XX富大胶带制品XX技术科ST800钢丝绳芯输送带XX富大胶带制品XX技术科ST1000钢丝绳芯输送带XX富大胶带制品XX技术科ST1250钢丝绳芯输送带XX富大胶带制品XX技术科ST1600钢丝绳芯输送带XX富大胶带制品XX技术科ST2000钢丝绳芯输送带XX富大胶带制品XX技术科ST2500钢丝绳芯输送带XX富大胶带制品XX技术科ST3150钢丝绳芯输送带XX富大胶带制品XX技术科ST3500钢丝绳芯输送带ST4000钢丝绳芯输送带XX富大胶带制品XX技术科ST4500钢丝绳芯输送带XX富大胶带制品XX技术科钢丝绳芯输送带ST5000技术指标XX富大胶带制品XX技术科钢丝绳芯输送带ST5400技术指标XX富大胶带制品XX技术科备注：按MT914-2002标准执行。
冯家塔煤矿矿用隔爆型压入式局部通风机采购项目技术规格书一、总则1.本技术规格书适用于冯家塔煤矿(以下简称买方）矿用隔爆型压入式局部通风机采购项目。
2.本技术规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合技术规格书和有关标准、规范的优质产品。
3.如果卖方没有以书面对本技术规格书的条文提出异议，那么买方可以认为卖方提供的产品应完全符合本技术规格书的要求。
4.在签订合同后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买方和卖方共同商定。
5.本技术规格书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行。
二、供货范围一览表注：卖方提供的投标设备必须是成套的、完整的，能实现标的物的整体功能。
凡招标文件技术文本中未提及到的，属设备所必需的组成部分，也属供货范围。
附属设施明细表三、工作条件1.煤层情况1.1 2号煤层：赋存于山西组顶部，为煤矿内主采煤层之一，平均厚度2.80m，含1～2层夹矸，个别钻孔含3层夹矸，厚度0.11～0.73m，岩性主要为炭质泥岩、砂质泥岩及泥岩。
煤层直接顶板主要为泥岩、粉砂岩，中～粗粒砂岩；煤层直接底板主要为泥岩、粉砂岩、少量炭质泥岩及细粒砂岩。
煤层赋存稳定，结构简单，倾角3～7°。
1.2 4号煤层:煤层平均埋深171.43m，煤层厚度1.46～4.60m，平均厚度2.50m。
煤层结构较简单～较复杂，含1～3层，最多含4层，夹矸厚0.13～0.55m，岩性主要为粉砂岩、泥岩。
煤层顶板主要为粉砂岩、泥岩，少部分为粗粒砂岩、中粒砂岩及细粒砂岩；底板主要为泥岩、粉砂岩、少量为炭质泥岩、中粒砂岩及粗粒砂岩。
煤层厚度变化不大，且变化规律明显，结构较简单～较复杂，倾角2～5°。
2.该局部通风机作为掘进工作面通风用，配套设备如下：MB670-1型掘锚机或EBZ315H型掘进机。

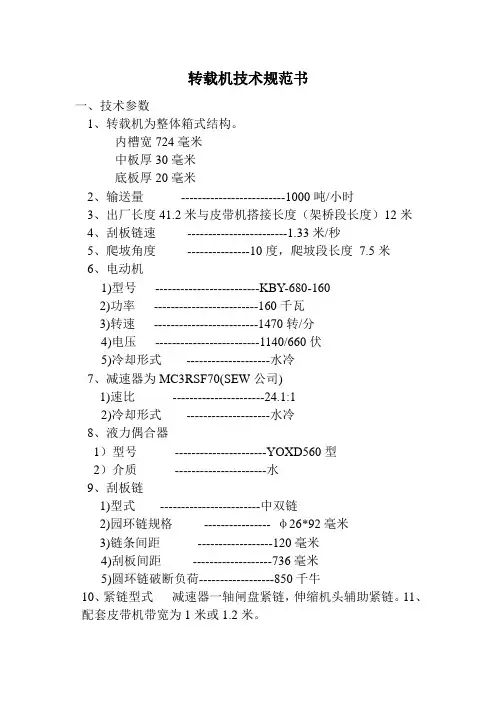

转载机技术规范书一、技术参数1、转载机为整体箱式结构。
内槽宽724毫米中板厚30毫米底板厚20毫米2、输送量-------------------------1000吨/小时3、出厂长度41.2米与皮带机搭接长度（架桥段长度）12米4、刮板链速------------------------1.33米/秒5、爬坡角度---------------10度，爬坡段长度7.5米6、电动机1)型号-------------------------KBY-680-1602)功率-------------------------160千瓦3)转速-------------------------1470转/分4)电压-------------------------1140/660伏5)冷却形式--------------------水冷7、减速器为MC3RSF70(SEW公司)1)速比----------------------24.1:12)冷却形式--------------------水冷8、液力偶合器1）型号----------------------YOXD560型2）介质----------------------水9、刮板链1)型式------------------------中双链2)园环链规格---------------- φ26*92毫米3)链条间距------------------120毫米4)刮板间距-------------------736毫米5)圆环链破断负荷------------------850千牛10、紧链型式减速器一轴闸盘紧链，伸缩机头辅助紧链。
11、配套皮带机带宽为1米或1.2米。
12、传动布置在煤流方向左侧，并可满足左右工作面使用。
13、配转载机迈步自移装置。
二、其它技术要求1、随机提供技术资料、产品合格证及煤安标志证书。
2、设备保质期为1年。
矿用带式输送机汇总Content目录产品介绍DTS、DTL通用固定带式输送机----------------------------------3DT(II)A型固定带式输送机-----------------------------------------5TD75型带式输送机--------------------------------------------------6 DSJ系列可伸缩带式输送机----------------------------------------7SJ-80 DSP-1010/650型可伸缩带式输送机--------------------9DX系列钢绳芯带式输送机----------------------------------------10带式输送机托辊专用钢管 --------------------------11带式输送机托辊组装图----------------------------- 12带式输送机托辊规格一览表------------------------- 13DTS、DTL通用固定带式输送机使用范围及特点：用于煤矿井下集中运输巷，主斜井提升，露天煤矿及地面系统的运输。
可水平、倾斜及有凹凸弧线的运输，上运倾角可达25°，下运倾角可达18°.可由单机或多机组运输系统输送物料。
产品采用《煤矿井下用带式输送机技术条件》MT820-1999标准执行。
技术参数：DTL100系列带式输送机除了以上产品，还包括：DTL100/63/2*132、DTL100/63/2*110、DTL100/63/2*90 、 DTL100/63/2*75、DTL100/63/2*55 、 DTL100/63/160、DTL100/63/132 、 DTL100/63/110、DTL100/63/90 、 DTL100/63/75、DTL100/63/55、DTL80系列带式输送机包括：DTL80/40/2*132、 DTL80/40/2*110、DTL80/40/2*90、 DTL80/40/2*75、DTL80/40/2*55、 DTL80/40/160、DTL80/40/132、 DTL80/40/110、DTL80/40/90、 DTL80/40/75、DTL80/40/55、 DTL80/40/30、DTL65系列带式输送机包括：DTL65/30/75、 DTL65/30/55、DTL65/30/37、 DTL65/25/30、DTL65/25/22、 DTL65/20/18.5、DTL65/20/15、DT(II)A型固定带式输送机使用范围及特点：本产品是DTII型系列产品的改进产品，可用于煤炭、矿山、港口、电站、建材、冶金等行业，可输送松散密度为0.5-2.5t/m3的各种散状物或物品，工作环境温度-25℃-40℃，使用于倾斜及水平输送，也可以采用带凸凹弧线与直线段组合输送形式。
掘锚机及后配套设备地面组装调试运行安全技术措施公司新引进的MB670型掘锚机及后配套设备需要在地面组装、调试、试运行，为确保掘锚机及后配套设备组装及运行调试期间的安全与质量，特制定本措施。
一、组装及运行调试目的掘锚机型号为山特维克MB670型掘锚机（奥钢联生产），后配套设备包括LY2000/980-10型连续运输系统一号车、DZQ100/100/40型煤矿用带式转载机及1LJM00型刚性结构架，通过地面组装调试运行达到以下几个目的：1、新设备投入使用前，通过生产厂家的技术指导，对维修人员进行初步培训，使其了解其组成、工作原理及性能，为今后掘锚机及后配套设备的检修维护做好准备。
2、在生产厂家的指导下，地面组装调试运行正常后，由地面开至井下作业地点投入使用。
二、组装地点及设备布置组装地点位于机厂西侧空地位置。
设备由南向北依次为MB670型掘锚机主体、连续运输系统一号车、带式转载机、刚性结构架。
三、掘锚机组装前的准备1、参加施工的所有人员必须学习本措施，并经考试合格后方可参与施工。
2、施工前生产厂家技术人员必须到位，现场必须指定专人负责安全，负责人必须熟悉掘锚机及后配套设备的结构、组装工艺及起吊方法。
3、现场准备钢丝绳套φ15.5×6000两根；φ18.5×2000两根；及配套马蹬，起重螺钉等，绳套插接要符合规定要求。
4、施工前，现场负责人要认真检查以下内容：⑴所用工具及起吊用具是否齐全完好；⑵专用液压工具的使用方法是否掌握熟练；⑶被吊物周围是否有障碍物，行车运行导轨是否通畅；⑷施工人员的安全防护用品是否穿戴齐全；⑸行车运行状态是否处于完好状态，刹车是否可靠；⑹行车司机必须持证上岗；四、掘锚机及后配套设备技术参数1、MB670型掘锚机总重量约95t，总装机功率510/546kW，电压1140V，机械全长11m，作业时机宽4.6m，机高2.8m。
MB670型掘锚机技术参数表2、LY2000/980-10型连续运输系统一号车技术参数3、DZQ100/100/40型煤矿用带式转载机技术参数4、1LJM00型刚性结构架技术参数五、掘锚机及后配套设备组装安全技术措施1、组装现场必须清洁、干燥，必要时用木板覆盖地面。
桥式转载机系列产品简介张家口煤矿机械有限公司的桥式转载机已有14种产品型号。
转载机输送能力从400吨/小时到3500吨/小时，装机功率从40千瓦到525千瓦，整体性能及可靠性可满足普采、高档普采及综合机械化开采工作面的顺槽运输要求。
顺槽转载机运用当代最先进的技术，整体组焊结构转载机寿命（过煤量）达到400～800万吨，与我公司研制的皮带机尾自移装置及转载机整体迈步自移装置配套可实现转载机、皮带机尾的不间断整体推移，为工作面的生产创造了必要条件。
详细参数系列型号输送量（t/h）设计长度（m）装机功率（kW）中部槽内宽（㎜）刮板链型式SZB730/40 400 25 40 680 边双链SZB730/75 630 25 75 680 边双链SZD730/90 750 30 90 680 单链SZZ730/132 800 40 132 680 中双链SZZ764/160 1000 50 160 724 中双链SZZ764/200 1000 50 200 724 中双链SZZ830/200 1500 50 200 780 中双链SZZ800/200 1800 50 200 800 中双链SZZ800/200 1800 50 2×110 800 中双链SZZ800/315 2000 50 315 800 中双链SZZ900/315 2000 50 315 900 中双链SZZ1000/375 2200 60 375 1000 中双链SZZ1000/400 2200 60 400 1000 中双链SZZ1200/525 3500 50 525 1200 中双链产品图片型号说明该机用于煤矿井下工作面顺槽煤炭的转载和运输，具有安装方便、便于维护的优点，整机寿命(过煤量)可达到300-1000万吨。
该机采用伸缩机头为紧链操作带来方便，还可根据用户需要配置液压紧链装置、摩擦限矩离合器。
在工作面顺槽状况满足的条件下，该机与皮带机尾自移装置和转载机整体迈步移动装置相配套可实现工作面回采作业的连续性。
SZZ630/90转载机主要技术参数1、型号：SZZ630/902、长度；28m3、运输能力：600t/h4、刮板链速度：1.34m/s5、与皮带机有效搭接长度：12m6、刮板链规格：2—Φ26×92mm破断力：≧850KN7、刮板间距：736mm（8环）8、链中心距：120mm9、电动机型号：DSB—9010、功率：90KW11、转速：1475r/min12、电压等级：1140/660V13、减速器型号：JS90-ZJT水冷式，平行布置三级圆锥、圆柱齿轮减速器。
14、传动比：26.59716、紧链方式：闸盘紧链器和阻链器二、技术要求1、箱体采用组焊结构，中板材料NM360钢板，厚度25mm，加耐磨块，底板采用NM360，厚度20mm。
2、机尾采用迈步自移式，机头处安装2个油缸，用于升降机头。
3、电机与减速机的连接方式采用直连。
4、转载机结构形式和规格尺寸及材料要求按33SZZ执行。
机头传动装置可以安装在转载机任意一侧。
5、转载机总长度40米，与皮带机有效搭接长度12米。
6、转载机刮板、链条与工作面刮板运输机能够互换，使用哑铃销连接。
7、采用整体链轮结构。
链轮轴组采用稀油润滑。
8、机尾6节采用斜挡板，档煤板采用材料厚度不小于6mm，挡板上沿做加强处理。
9、采用进口SKF轴承。
10、起桥段到机尾直挡板处，全部加上盖板。
11、转载机落地段要求有专用电缆铺设槽。
12、单根链条长度按20—30米供货。
13、刮板采用锻造结构。
14、备件：电机1个、减速机1个、联轴器、机头、机尾链轮各1个。
15、随同整机带设备总价3%的随机备件一起发货。
16、按技术协议和刮板运输机出厂试验规范（MT105—1993）及矿用高强度圆环链（GB/T12718—91）等标准验收。
17、出厂时,整机及外购设备要提供产品合格证、煤安标志证。
18、随机各提供3套图纸及技术资料。
技术资料包括设备和部件（含外购部分）的操作维修说明书及装配图等相关图纸。
桥式转载机的设计设计参数：出厂长度（m）25输送量t/h 1100刮板链速 m/s 1额定功率（kw） 160减速器速比 30.67爬坡角度(°) 10°要求：（1）查阅有关资料，完成桥式转载机总体方案的设计。
（2）完成总体传动及结构设计, 大功率减速器整体设计。
（3）传动主要部件、组件、零件图设计（4）编写完成设计计算说明书。
桥式转载机桥式转载机是综合机械化采煤工作面运输系统配套设备中的重要组成部分,在工作面运输巷中接受工作面刮板输送机卸下的煤流,不停顿地转运到可伸缩带式输送机上去.桥式转载机与工作面刮板输送机机头部同步推移,保证工作面采煤机连续采煤,实现综采工作面的高产高效作业.桥式转载机是一种特殊结构的刮板输送机,其动力传动系统及驱动装置与刮板输送机相似,其机身有一个坡道段和一段拱桥结构,可在带式输送机机尾段上面搭接.在后退式采煤工作面运输巷中,当转载机推移到其拱桥段全部与带式输送机机尾段搭接叠的极限位置时,可伸缩带式输送机缩短一个搭接长度,带式输送机的机发展部移置到转载机卸载机头下方,转载机又可随工作面的推进而向前推移.转载机是与大型综采工作面设备配套使用的顺槽输送、转载设备，完成把工作面输送机送来的煤输送、转运到后续皮带输送设备上的任务,并提供相应的连接手段。
设计要求与ZY2300 皮带机自移机尾配套，以实现在2.3 米范围内整体移动而不必拆移皮带机。
与ZY2300 皮带机自移机尾配合可更方便地调节皮带机，增强了皮带机与转载机配合的协调性。
本转载机与SGZ1000/3000 型输送机配套使用，运量可达4000 吨/小时，技术先进，工作可靠，是大型综采配套设备的优秀机型。
Bridge reversed loaderBridge reversed loader is a reprint of fully coal face ancillary equipment in the transport system an important part of the roadway in the face of the accepted face scraper conveyor unloading of coal flow, not halt the transfer to the retractable belt Conveyor boost. Bridge reversed loader with the face-scraper conveyor machine synchronous over his head, face Shearer guarantee for coal mining, and fully mechanized coal face of high yield and high efficiency operations.Bridge reversed loader is a reprint of a special structure of the scraper conveyor, powertrain and drive and scraper conveyor similar to a ramp of its fuselage and a section of the arch bridge structure and belt conveyors in the tail Paragraph above lap. In the back-alley in the coal face when the machine goes to reprint its arch bridge and all of the aircraft ended the lap belt conveyor stack of position limits, a retractable belt conveyor shortened ride Next length of the belt conveyor for the development of the shift to home-unloading nose reproduced below, can be reproduced with the face of the advance goes forward.Reproduced large-scale machine is fully coal face with the equipment supporting the use of the Gate transmission, reproduced equipment, to complete the face conveyor sent to the coal transportation, transit facilities to follow up on the conveyor belt of tasks and to provide the appropriate means of connection. ZY2300 belt with the design requirements for supporting the tail since the shift to achieve in the 2.3 metres of the overall mobile rather than demolished shift belt machine. ZY2300 belt and the tail of the shift can be more easily cope with belt-regulation, enhance the belt-and-reproduced with the coordination. This reprint of SGZ1000/3000 and supporting the use of conveyor, capacity up to 4,000 tons / hour, technologically advanced, reliable, large-scale comprehensive mining equipment supporting the excellent models.目录1 概述 (2)1.1转载机的发展概况 (4)1.2国内外转载机的技术特点及趋势 (4)1.3转载机组成 (6)1.4 限矩型液力联轴器的选择 (8)1.4.1液力联轴器的工作液体 (10)2总体方案的确定 (10)2．1结构与传动系统 (10)2．1．１主要技术参数 (12)2.3总传动比及传动比的分配 (13)2.3.1总传动比的确定 (13)2.3.2传动比的分配 (13)3 传动系统的设计 (13)3.1 各级传动转速、功率、转矩的的确定 (13)3.2 第一级锥齿轮传动设计计算 (15)3.2.1 选择齿轮材料 (15)3.2.2 按齿根的弯曲疲劳强度设计计算 (16)3.2.3 齿面的接触疲劳强度校核 (18)3.2.4 齿轮几何尺寸的计算 (19)3.3 第二级直齿圆柱齿轮传动设计计算 (20)3.3.1 选择齿轮材料 (20)3.3.2 按齿根的弯曲疲劳强度设计计算 (22)3.3.3 齿面的接触疲劳强度校核 (24)3.3.4 齿轮几何尺寸的计算 (25)3.4第三级直齿圆柱齿轮传动设计计算 (26)3.4.1选择齿轮材料 (26)3.4.2 按齿根的弯曲疲劳强度设计计算 (27)3.4.3 齿面的接触疲劳强度校核 (30)3.4.4 齿轮几何尺寸的计算 (31)4 传动轴的结构设计与校核 (31)4.1 输入轴的结构设计 (32)4.1.1 确定轴的最小直径 (32)4.1.2减速器高速轴I的设计 (32)4.2 Ⅱ轴的结构设计 (37)4.2.1 确定轴的最小直径 (37)4.2.2 按轴向定位要求确定各轴段直径和长度 (37)4.3Ⅲ轴的结构设计 (40)4.3.1确定轴的最小直径 (40)4.3.2 按轴向定位要求确定各轴段直径和长度 (41)4．4输出轴的结构设计 (43)4.4.1 确定轴的最小直径 (43)4.4.2 按定位要求确定各轴段直径和长度 (44)5 键的校核 (46)5.1 Ⅰ轴键的校核 (46)5.2Ⅱ轴键的校核 (46)5.3Ⅲ轴键的校核 (46)5.4Ⅳ轴键的校核 (47)6 轴承的校核 (47)6.2验算Ⅱ轴承寿命 (48)6.3验算Ⅲ轴承寿命 (49)6.4验算Ⅳ轴承寿命 (50)6.5箱体及附件的设计 (50)7 安装、使用和维护 (51)7.1 安装和拆卸 (51)7.1.1安装方法 (52)7.1.2拆卸方法 (52)7.2操作及运转 (52)参考文献 (53)外文翻译： (54)英文原文： (54)中文译文 (64)结论 (71)致谢 ...................................................................................................... 错误!未定义书签。
