液压设计 液压缸的设计

目录一、设计要求——————————————————————-1 题目—————————————————————————1二、各零部件的设计及验算————————————————-51、缸筒设计———————————————————————52、法兰设计———————————————————————143、活塞设计———————————————————————194、活塞杆设计——————————————————————21•一、设计一单活塞杆液压缸，工作台快进时采用差动联接，快进、快退速度为5m/min。

当工作进给时外负载为25×103N，背压为0．5MPa，已知泵的公称流量为25L/min，公称压力为6．3MPa，工作行程L=100mm。

•要求：（1）确定活塞和活塞杆直径。

（2）如缸筒材料的[σ]=5×107N/m2，计算筒壁厚。

1、主要设计参数：•（1）外载F=25×103N，背压P2=0.5MPa•（2）工进、快退速度V1= 5m/min。

•（3）泵的公称流量q=25L/min，公称压力为P1=6．3MPa •（4）工作行程L=100mm•（5）缸筒材料的自选（教材仅作参考）2、设计提要①、液压油缸主要参数给定在设计要求中已经提到的参数这里就不再赘述，下面只给出此次设计中液压油缸主要部件的其他参数：缸内径：D=100mm；缸外径：D=116mm；1壁厚： =8mm；极限推力：F=25KN；max活塞杆直径：d=70mm；活塞外推流量(快退)：q2 =0.20L/min，快进：q1=0.39L/min说明：液压缸的效率油缸的效率η：本设计不考虑效率②、法兰安装方式螺纹连接③、缓冲机构的选用一般承压在10MP以上应当选用缓冲机构，本次设计中，工作压力为3.5MP，因此缓冲机构从略。

④、密封装置选用选用Y型密封圈.⑤、工作介质的选用因为工作在常温下，所以选用普通的是油型液压油即可。

液压缸的设计计算液压缸设计计算是液压系统设计的关键部分之一，液压缸通过液压油的压力作用，将液压能转化为机械能。

液压缸的设计需要考虑液压缸的工作条件、负载要求、速度要求等多个因素。

下面是液压缸设计计算的一些关键要点。

液压缸设计前需要明确以下几个参数：（1）负载：液压缸要承受的最大负载。

（2）行程：液压缸的活塞行程，即活塞从一个极限位置到另一个极限位置的移动距离。

（3）速度：液压缸的移动速度要求。

（4）传动方式：液压缸的传动方式有单杆式和双杆式，单杆式主要用于简单操作，而双杆式适用于更复杂的应用场景。

（5）工作压力：液压缸的额定工作压力，一般由液压系统的工作压力决定。

在设计液压缸时，需要进行以下计算和选型：（1）工作压力的计算：根据液压缸所需承受的最大负载和速度要求，计算出液压缸所需的工作压力。

工作压力计算公式为：工作压力=功率÷斜杠(活塞面积×张角因数)活塞面积=π×活塞直径²÷4张角因数根据活塞材料和工作环境选取合适的值。

（2）液压缸尺寸的计算：根据所需承受的最大负载和工作压力，计算出液压缸的尺寸。

液压缸尺寸计算公式为：活塞面积=承受的负载÷工作压力活塞直径=(4×活塞面积÷π)^0.5根据液压缸的类型和具体要求，还需要进行一些其他计算，如活塞杆直径、带式液压缸的带宽和带材厚度的计算等。

（3）液压缸速度的计算：根据液压缸的移动速度要求，结合液压缸的流量特性和阀门的流量系数等参数，计算出所需的液压缸速度。

液压缸速度计算公式为：流量=活塞面积×速度速度=流量÷活塞面积其中，流量需要根据阀门流量系数、压差等因素计算得出。

为了确保液压缸的工作效果和可靠性，设计时还需要考虑液压缸的密封性、液压阀的选型、活塞材料的选择和润滑等方面的计算和选型。

总结起来，液压缸的设计计算包括工作压力的计算、液压缸尺寸的计算以及液压缸速度的计算等。

第一局部 总体计算1、 压力油液作用在单位面积上的压强AFP = Pa式中：F ——作用在活塞上的载荷，N A ——活塞的有效工作面积，2m从上式可知，压力值的建立是载荷的存在而产生的。

在同一个活塞的有效工作面积上，载荷越大，克制载荷所需要的压力就越大。

换句话说，如果活塞的有效工作面积一定，油液压力越大，活塞产生的作用力就越大。

额定压力〔公称压力〕PN,是指液压缸能用以长期工作的压力。

最高允许压力 P max ，也是动态实验压力，是液压缸在瞬间所能承受的极限压力。

通常规定为：P P 5.1max ≤ MPa 。

耐压实验压力P r ，是检验液压缸质量时需承受的实验压力，即在此压力下不出现变形、裂缝或破裂。

通常规定为：PN P r 5.1≤ MPa 。

液压缸压力等级见表1。

2、 流量单位时间油液通过缸筒有效截面的体积：tVQ = L/min由于310⨯=At Vν L 则 32104⨯==νπνD A Q L/min对于单活塞杆液压缸： 当活塞杆伸出时32104⨯=νπD Q当活塞杆缩回时 32210)(4⨯-=νπd D Q式中：V ——液压缸活塞一次行程中所消耗的油液体积，L ； t ——液压缸活塞一次行程所需的时间，min ；D ——液压缸缸径，m ； d ——活塞杆直径，m ； ν——活塞运动速度，m/min 。

3、速比液压缸活塞往复运动时的速度之比： 式中：1v ——活塞杆的伸出速度，m/min ； 2v ——活塞杆的缩回速度，m/min ；D ——液压缸缸径，m ； d ——活塞杆直径，m 。

计算速比主要是为了确定活塞杆的直径和是否设置缓冲装置。

速比不宜过大或过小，以免产生过大的背压或造成因活塞杆太细导致稳定性不好。

4、液压缸的理论推力和拉力活塞杆伸出时的理推力： 6261110410⨯=⨯=p D p A F πN活塞杆缩回时的理论拉力： 62262210)(410⨯-=⨯=p d D p F F πN式中：1A ——活塞无杆腔有效面积，2m ； 2A ——活塞有杆腔有效面积，2m ；P ——工作压力，MPa ； D ——液压缸缸径，m ； d ——活塞杆直径，m 。

液压油缸的主要设计技术参数
真实
一、安装和机械
1、安装
在安装液压油缸时应考虑如下因素：
（1）确定油缸的中心位置；
（2）确定油缸的正确位置，以便便于操作和维护；
（3）清楚理解油缸安装的物理限制，以便充分发挥油缸的机动性能；
（4）液压油缸的支架安装要紧固，以保证液压油缸稳定可靠；
（5）液压油缸的安装位置应尽量避免受污染；
（6）支撑架应具有良好的抗震性能；
（7）液压油缸的支架安装位置不应有明显裂缝；
（8）液压油缸安装的支架应考虑温度和机动性能；
2、轴座
（1）液压油缸的轴座是油缸安装和固定的重要部件，如果不进行正
确的轴座设计，可能会导致油缸工作不正常。

（2）液压油缸的轴座可以采用多种不同的材料，如钢板、木材、铝
合金、铁材等，依据实际情况选择。

（3）液压油缸的轴座不仅要考虑抗静态荷载的问题，还要设计具有可靠的抗振性能，以保证液压油缸能够正常工作。

（4）液压油缸的轴座设计时应考虑表面处理问题，严禁使用油污、焊渣等粗糙的表面处理方法，以保证液压油缸的精度和寿命。

液压缸设计和计算液压缸的设计和计算液压缸的设计是整个液压系统设计中的一部分,它是在对整个系统进行了工况分析,编制了负载图,选定了工作压力之后进行的; 一、设计依据：1了解和掌握液压缸在机械上的用途和动作要求；2了解液压缸的工作条件；3了解外部负载情况；4了解液压缸的最大行程,运动速度或时间,安装空间所允许的外形尺寸以及缸本身的动作；5设计已知液压系统的液压缸,应了解液压系统中液压泵的工作压力和流量的大小、管路的通径和布置情况、各液压阀的控制情况;6了解有关国家标准、技术规范及参考资料;二、设计原则：1保证缸运动的出力、速度和行程；2保证刚没各零部件有足够的强度、刚度和耐用性；3保证以上两个条件的前提下,尽量减小缸的外形尺寸；4在保证刚性能的前提下,尽量减少零件数量,简化结构；5要尽量避免缸承受横向负载,活塞杆工作时最好承受拉力,以免产生纵向弯曲；6缸的安装形式和活塞杆头部与外部负载的连接形式要合理,尽量减小活塞杆伸出后的有效安装长度,增加缸的稳定性；三、设计步骤：1根据设计依据,初步确定设计档案,会同有关人员进行技术经济分析；2对缸进行受力分析,选择液压缸的类型和各部分结构形式；3确定液压缸的工作参数和结构尺寸；4结构强度、刚度的计算和校核；5根据运动速度、工作出力和活塞直径,确定泵的压力和流量；6审定全部设计计算资料,进行修改补充；7导向、密封、防尘、排气和缓冲等装置的设计；8绘制装配图、零件图、编写设计说明书;四、液压缸设计中应注意的问题液压缸的设计和使用正确与否,直接影响到它的性能和是否易于发生故障;所以,在设计液压缸时,必须注意以下几点:1、尽量使液压缸的活塞杆在受拉状态下承受最大负载,或在受压状态下具有良好的稳定性;2、考虑液压缸行程终了处的制动问题和液压缸的排气问题;3、正确确定液压缸的安装、固定方式;4、液压缸各部分的结构需根据推荐的结构形式和设计标准进行设计,尽可能做到结构简单、紧凑、加工、装配和维修方便;5、在保证能满足运动行程和负载力的条件下,应尽可能地缩小液压缸的轮廓尺寸;6、要保证密封可靠,防尘良好;五、计算液压缸的结构尺寸1、缸筒内径D 根据负载的大小来选定工作压力或往返运动速度比,求得液压缸的有效工作面积,从而得到缸筒内径D,再从GB2348-80标准中选取最近的标准值作为所设计的缸筒内径;液压缸的有效工作面积为…… 24D p F A π== 以无杆腔作工作腔时………… p FD π4=以有杆腔作工作腔时………… 24d p F D +=π 2、活塞杆外径d 通常先从满足速度或速度比的要求来选择,然后再校核其结构强度和稳定性;若速度比为v λ,则 vv Dd λλ1-= 也可根据活塞杆受力状况来确定:受拉力作用时,d =～; 受压力作用时,则有3、缸筒长度L 缸筒长度L 由最大工作行程长度加上各种结构需要来确定,即：l —— 活塞的最大工作行程；B —— 活塞宽度,一般为～1D ；A —— 活塞杆导向长度,取～D ；M —— 活塞杆密封长度,由密封方式定；C —— 其他长度; 注意：从制造工艺考虑,缸筒的长度最好不超过其内径的20倍;六、强度校核对液压缸的缸筒壁厚δ、活塞杆直径d和缸盖固定螺栓的直径,在高压系统中必须进行强度校核;1、缸筒壁厚校核δ 缸筒壁厚校核分薄壁和厚壁两种情况;当D/δ≥10时为薄壁,壁厚按下式进行校核：δ≥δδδ2[δ]当D/δ＜10时为厚壁,壁厚按下式进行校核：δ≥δ2(√[δ]+0.4δδ[δ]−1.3δδ−1)pt ——缸筒试验压力,随缸的额定压力的不同取不同的值D ——缸筒内径σ——缸筒材料许用应力2、活塞杆直径校核活塞杆的直径d按下式进行校核：3、液压缸盖固定螺栓直径校核液压缸盖固定螺栓直径按下式计算：F ——液压缸负载k ——螺纹拧紧系数～Z ——固定螺栓个数σ——螺栓材料许用应力七、液压缸稳定性校核活塞杆轴向受压时,其直径d一般不小于长度L的1/15;当L/d≥15时,须进行稳定性校核,应使活塞杆承受的力F不能超过使它保持稳定工作所允许的临界负载Fk ,以免发生纵向弯曲,破坏液压缸的正常工作;Fk 的值与活塞杆材料性质、截面形状、直径和长度以及缸的安装方式等因素有关,验算可按材料力学有关公式进行;• 当活塞杆细长比 21/ψψ>k r l 时,则• 当活塞杆细长比21/ψψ≤k r l 且120~2021=ψψl -- 安装长度,其值与安装方式有关；Ψ1 -- 柔性系数,对钢取Ψ1=85；Ψ2 -- 末端系数,由液压缸支承方式决定；E -- 活塞杆材料的弹性模量,对钢取E=× 1011Pa ；J -- 活塞杆横截面惯性矩；A -- 活塞杆横截面面积；f -- 由材料强度决定的实验数值,对钢取f=×108 N ／m2； α--系数,对钢取α=1/5000;rk --活塞杆横截面的最小回转半径；八、缓冲计算液压缸的缓冲计算主要是估计缓冲时缸中出现的最大冲击压力,以便用来校核缸筒强度、制动距离是否符合要求;液压缸在缓冲时,缓冲腔内产生的液压能E 1和工作部件产生的机械能E 2分别为：当E 1=E 2时,工作部件的机械能全部被缓冲腔液体所吸收,则有九、油缸的试验1.油缸试验压力,低于16MPa乘以工作压力的,高于16乘以工作压力的;2.最低启动压力：是指液压缸在无负载状态下的最低工作压力,它是反映液压缸零件制造和装配精度以及密封摩擦力大小的综合指标；3.最低稳定速度：是指液压缸在满负荷运动时没有爬行现象的最低运动速度,它没有统一指标,承担不同工作的液压缸,对最低稳定速度要求也不相同;4.内部泄漏：液压缸内部泄漏会降低容积效率,加剧油液的温升,影响液压缸的定位精度,使液压缸不能准确地、稳定地停在缸的某一位置;。

液压缸设计规范范文液压缸是一种常用的液压元件，广泛应用于各个工业领域。

设计规范对液压缸的设计和制造起着重要的指导作用。

下面将从设计原则、结构设计、制造和检测等方面介绍液压缸的设计规范。

设计原则：1.力学原则：液压缸的设计应满足机械强度和刚度的要求，以确保在工作条件下不发生变形和振动。

2.密封原则：液压缸的设计应采用可靠的密封结构，以确保液压缸的密封性能和工作寿命。

3.动力原则：液压缸的设计应满足给定的工作条件和要求，以保证液压缸具有足够的工作压力和速度。

4.可靠性原则：液压缸的设计应考虑到使用寿命、可靠性和安全性等因素，以确保液压缸的长期稳定工作。

结构设计：1.缸体设计：液压缸的缸体应具有充分的强度和刚度，以承受工作压力和荷载。

缸体的内腔应光滑且无明显凹凸坑洞，以减小液压缸内流体的泄露和阻力。

2.活塞设计：液压缸的活塞应具有充分的强度和密封性能。

活塞的直径和有效面积应根据工作条件进行合理选择，以满足要求的工作压力和运动速度。

3.密封设计：液压缸的密封系统应具有良好的密封性能和可靠性。

应选择适当的密封装置，如密封圈、密封垫等，以避免泄漏和污染。

4.支承设计：液压缸的支承结构应具有足够的强度和刚度，以承受工作荷载和防止不正常运动。

支承结构的设计应考虑到液压缸的安装和维护便利性。

制造要求：1.材料选择：液压缸的缸体和活塞等关键部件应选用高强度、高刚度和耐磨损的材料，经过热处理等工艺，以确保其机械性能和使用寿命。

2.加工工艺：液压缸的加工工艺应符合相关标准和规范，以确保关键尺寸和形位公差的精度和可靠性。

3.涂层处理：液压缸的关键部件可进行表面涂层处理，如镀铬、电镀等，以提高其耐磨性和耐腐蚀性。

4.装配工艺：液压缸的装配应严格遵循相关规范和要求，以确保各部件之间的配合精度和装配质量。

检测要求：1.尺寸检测：液压缸在制造过程中，应进行各关键尺寸和形位公差的检测，以确保液压缸的装配质量和性能。

2.密封性检测：液压缸的密封系统应进行密封性能的测试，以确保液压缸的密封效果及使用寿命。

液压油缸设计标准1. 结构和材料液压油缸的主要结构应设计为耐高压、高强度和耐疲劳的结构。

缸体应采用高强度材料，如铸钢、合金钢或不锈钢。

对于关键部位，如活塞和活塞环，应选择耐磨、耐腐蚀的材料，如不锈钢或高强度合金钢。

2. 密封和防泄漏液压油缸的密封系统应设计为防止内部和外部泄漏。

活塞和活塞环之间应采用高性能的密封圈或密封环，以防止液压油的泄漏。

此外，缸盖和缸体之间也应采用密封圈或密封环，以确保缸体的密封性。

3. 性能要求液压油缸应具有良好的性能，包括推力、速度、精度和稳定性。

推力应足够大，以适应各种应用场景的需要。

速度应可调，以满足不同操作速度的要求。

精度应高，以实现精确的控制。

稳定性应强，以确保在各种操作条件下都能保持稳定的工作状态。

4. 安装和维护液压油缸的安装和维护应简单易行。

在安装过程中，应确保各部件的正确安装和调整，避免因安装不当而引起的泄漏或损坏。

在维护过程中，应定期检查液压油的清洁度和浓度，以及各部件的磨损情况，及时进行更换或维修。

5. 表面处理和涂层液压油缸的表面处理和涂层应能够抵抗腐蚀和磨损。

缸体和活塞等部件应进行防腐蚀处理，如镀锌、喷涂防腐涂料等。

此外，为了提高耐磨性，活塞环等摩擦表面应进行耐磨涂层处理。

6. 环境和安全要求液压油缸的设计应考虑环境和安全要求。

在操作过程中，液压油缸可能会产生热量和压力，因此应确保液压油缸能够安全地承受这些条件。

此外，在设计和制造过程中，应考虑到环境保护的要求，尽可能减少对环境的影响。

7. 测试和检验液压油缸在出厂前应进行严格的测试和检验。

测试应包括性能测试、密封性测试、耐压测试等。

检验应包括外观检验、尺寸检验等。

只有经过合格的测试和检验，液压油缸才能被视为符合设计标准。

8. 标记和文档液压油缸应有清晰的标记和完整的文档。

标记应包括产品名称、型号、规格、生产日期等基本信息。

文档应包括设计图纸、使用说明书、维护手册等。

这些标记和文档应易于理解和使用，以便于用户正确地使用和维护液压油缸。

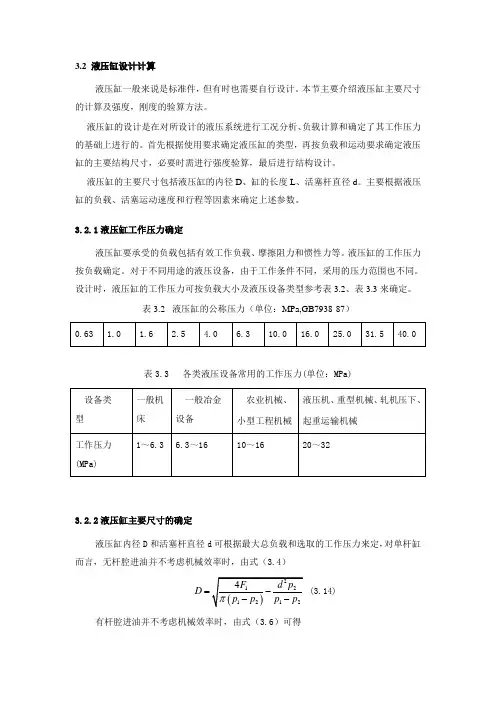

3.2 液压缸设计计算液压缸一般来说是标准件，但有时也需要自行设计。

本节主要介绍液压缸主要尺寸的计算及强度，刚度的验算方法。

液压缸的设计是在对所设计的液压系统进行工况分析、负载计算和确定了其工作压力的基础上进行的。

首先根据使用要求确定液压缸的类型，再按负载和运动要求确定液压缸的主要结构尺寸，必要时需进行强度验算，最后进行结构设计。

液压缸的主要尺寸包括液压缸的内径D 、缸的长度L 、活塞杆直径d 。

主要根据液压缸的负载、活塞运动速度和行程等因素来确定上述参数。

3.2.1液压缸工作压力确定液压缸要承受的负载包括有效工作负载、摩擦阻力和惯性力等。

液压缸的工作压力按负载确定。

对于不同用途的液压设备，由于工作条件不同，采用的压力范围也不同。

设计时，液压缸的工作压力可按负载大小及液压设备类型参考表3.2、表3.3来确定。

表3.2 液压缸的公称压力（单位：MPa,GB7938-87）表3.3 各类液压设备常用的工作压力(单位：MPa)3.2.2液压缸主要尺寸的确定液压缸内径D 和活塞杆直径d 可根据最大总负载和选取的工作压力来定，对单杆缸而言，无杆腔进油并不考虑机械效率时，由式（3.4）D =有杆腔进油并不考虑机械效率时，由式（3.6）可得D =一般情况下，选取回油背压，这时，上面两式便可简化，即无杆腔进油时D =（3.16）有杆腔进油时：D =式（3.17）中的杆径d 可根据工作压力选取，见表3.4；当液压缸的往复速度比有一定要求时，由式（3.7）得杆径为d = (3.18) 推荐液压缸的速度比如表3.5所示。

表3.4 液压缸工作压力与活塞杆直径表3.5 液压缸往复速度比推荐值计算所得的液压缸内经D 和活塞杆直经d 应圆整为标准系列参见《新编液压工程手册》。

液压缸的缸筒长度由活塞最大行程，活塞长度，活塞杆导向套长度，活塞杆密封长度和特殊要求的长度确定。

其中活塞长度为（0.6~1.0）D ；导向套长度为（0.6~1.5）d 。

液压油缸的主要设计技术参数液压油缸是一种将液压能转化为机械能的装置，广泛应用于各种工业设备和机械系统中。

它主要由活塞、油缸、活塞杆、密封件等组成。

设计液压油缸时需考虑诸多技术参数，以下是其中一些重要的参数和设计技术。

1.力量参数：液压油缸的力量参数是指油缸的额定工作压力和最大工作压力。

额定工作压力是指油缸可承受的标准工作压力，最大工作压力是指油缸在短时间内承受的最大压力。

2.动作方式：液压油缸的动作方式可分为单作用和双作用两种。

单作用油缸只能在一侧施加力量，复位需要外力或其他方式来实现；双作用油缸既可以在两侧施加力量，也可以通过外力和其他方式复位。

3.排量：液压油缸的排量是指油缸在单位时间内所能排出的工作油量。

排量大小直接影响油缸的工作速度和效率。

4.动作速度：液压油缸的动作速度是指油缸在工作过程中活塞移动的速度。

速度大小取决于油缸的排量和工作流量。

5.有效工作行程：液压油缸的有效工作行程是指活塞在油缸内可移动的距离，也即活塞杆的伸缩长度。

有效工作行程需要根据具体工作需要进行设计。

6.密封性能：液压油缸在工作过程中需要保持较好的密封性能，以防止液压油泄露，影响工作效果。

常用的密封件有活塞密封、油缸密封、活塞杆密封等。

7.轴向刚度和载荷特征：液压油缸的轴向刚度和载荷特征是指油缸在承受力量时的变形情况。

设计时需考虑油缸的承载能力和支撑结构的稳定性。

8.外部环境适应性：液压油缸在设计时还需考虑其外部环境适应性，包括耐腐蚀性、抗震性、抗冲击性等。

9.运行可靠性：设计液压油缸时需确保其运行可靠性，包括油缸的长寿命、稳定性和操作可靠性。

10.成本和效益：液压油缸的设计还需考虑成本和效益问题，以确保在满足需求的基础上，尽量降低成本和提高效益。

综上所述，液压油缸的设计技术参数包括力量参数、动作方式、排量、动作速度、有效工作行程、密封性能、轴向刚度和载荷特征、外部环境适应性、运行可靠性以及成本和效益等。

这些参数的合理设计和选择，对液压油缸的性能和工作效果至关重要。

液压缸设计指导书液压缸设计指导书目录⒈引言⑴文档目的⑵适用范围⑶参考文件⑷术语和定义⒉设计要求⑴功能需求⑵技术要求⑶性能指标⑷安全要求⒊系统设计⑴系统结构⑵工作原理⑶主要组成部件⒋液压缸设计⑴缸体设计⒋⑴材料选择⒋⑵结构设计⒋⑶壁厚计算⑵活塞设计⒋⑴材料选择⒋⑵结构设计⒋⑶活塞密封设计⑶密封件设计⒋⑴ O型圈⒋⑵ V型圈⒋⑶磁性密封件⑷配合设计⒋⑴缸体和活塞配合⒋⑵密封件和槽设计⒋⑶建议的优化配合尺寸⒌安全与可靠性考虑⑴安全设计要求⑵可靠性分析⒌⑴故障模式与影响分析⒌⑵可靠性评估方法⒌⑶可靠性改进措施⒍检验与测试⑴压力测试⑵密封性能测试⑶功能测试⒎维护与保养⑴维护计划⑵保养要点附件附件1、详细图纸附件2、技术规范附件3、实验报告附件4、相关数据表格法律名词及注释⒈《液压缸设计指导书》：本文档所指液压缸的设计指导。

⒉液压缸：一种将液体能量转换为机械能的装置，通常由缸体、活塞和密封件组成。

⒊缸体：液压缸的外壳，通常由钢材制成。

⒋活塞：液压缸内部移动的元件，与缸体配合形成密封工作腔。

⒌O型圈：一种常用的密封件，具有圆环状横截面。

⒍V型圈：一种具有V形横截面的密封件，适用于高压密封。

⒎磁性密封件：利用磁性力实现密封效果的密封件。

⒏故障模式与影响分析：对系统故障模式及其对系统性能的影响进行分析和评估。

⒐可靠性评估方法：对系统的可靠性进行定量或定性评估的方法和工具。

⒑维护计划：规定液压缸维护工作内容、周期和方法的计划。

1⒈保养要点：液压缸日常保养中需要注意的关键事项和操作指南。

液压缸设计步骤和液压缸计算方法档液压缸（油缸）设计步骤：1.确定液压缸的工作参数：包括工作压力、负荷要求、行程长度、作用力、运动速度等。

这些参数可以根据设备的应用需求来确定。

2.选择液压缸的类型：有单作用和双作用两种，单作用液压缸只能在一个方向上产生推或拉力，而双作用液压缸可以在两个方向上产生推拉力。

3.计算活塞直径和活塞杆直径：活塞直径和活塞杆直径是根据负荷要求和工作压力来计算的。

一般来说，活塞直径越大，液压缸的承载能力越大，但也会增加摩擦阻力和油液消耗量。

4.确定液压缸筒体和活塞杆材料：根据工作环境的要求和负荷的性质选择合适的材料，一般常用的材料有铸铁、钢等。

5.完成液压缸内部部件的设计：包括密封件、液压缸密封结构、液压缸的阻尼装置等。

密封结构的设计需要考虑到液压缸的工作环境和工作温度。

6.进行液压缸的强度计算：计算液压缸各个部件的强度，包括活塞杆、筒体和密封结构等。

强度计算需要考虑到工作压力和作用力等参数。

7.进行液压缸的动态计算：根据液压缸的运动速度和所需的加速度等参数，进行液压缸的动态计算。

1.计算缸体容积：液压缸的容积可以通过下式计算得到：V=π/4*D^2*L其中，V为缸体容积，D为活塞直径，L为活塞行程长度。

2.计算活塞面积：根据活塞直径计算活塞面积，可以通过下式计算得到：A=π/4*D^2其中，A为活塞面积，D为活塞直径。

3.计算活塞杆面积：根据活塞杆直径计算活塞杆面积，可以通过下式计算得到：A'=π/4*D'^2其中，A'为活塞杆面积，D'为活塞杆直径。

4.计算推力：根据工作压力和活塞面积计算液压缸的推力，可以通过下式计算得到：F=P*A其中，F为液压缸的推力，P为工作压力，A为活塞面积。

5.计算液压缸的速度：液压缸的速度可以通过可控阀门来调节，一般使用油流量来计算液压缸的速度，可以通过下式计算得到：V=Q/A其中，V为液压缸的速度，Q为油流量，A为活塞面积。

液压油缸的设计内容和步骤液压油缸是一种广泛应用于机械、工程和农业等领域的装置，通过利用液体的压力将机械能转化为液压能，并实现力的放大和方向的改变。

液压油缸的设计涉及多个主要内容和步骤，下面将详细介绍。

一、液压油缸设计前的准备工作1.确定应用环境：液压油缸的设计应该先明确所处的工作环境和工作条件，包括温度、湿度、压力要求等。

2.确定工作要求：确定液压油缸需要承受的最大负荷和所需的运动速度、力的输出方向等。

3.选择液压油缸类型：根据应用的具体要求，选择合适的液压油缸类型，例如单作用液压油缸、双作用液压油缸等。

二、液压油缸设计步骤1.计算负荷：根据液压油缸的工作要求，计算液压油缸所需承受的最大负荷。

这可以通过计算受力分析和力的分解来实现。

2.计算液压缸行程：液压油缸的行程是指活塞从一个极端位置到另一个极端位置的线性位移量。

根据工作要求，计算液压缸的行程。

3.计算活塞面积：液压油缸的活塞面积是指活塞所覆盖的面积。

根据负荷和压力要求，计算出活塞面积。

4.选择密封件：为保证液压缸的密封性，选择合适的密封件材料和形状，并按照密封性能计算具体尺寸。

5.计算液压油缸尺寸：根据活塞面积、行程和密封件尺寸，计算液压油缸的具体尺寸，包括外径、内径、长度等。

6.选择材料：根据工作环境和负荷要求，选择合适的液压油缸材料，例如铸铁、碳钢、不锈钢等。

7.设计活塞杆：液压油缸的活塞杆是负责传递力量的部分，根据需求选择合适的活塞杆材料和直径。

8.计算液压油缸的稳定性：通过计算液压油缸的稳定性，确定液压油缸的最小稳定直径，以确保其在工作过程中不会发生扭转。

9.计算液压油缸的工作压力：根据所需负荷和活塞面积，计算液压油缸所需的工作压力。

10.设计油缸壳体：根据液压油缸的尺寸、行程和工作压力，设计油缸的壳体结构，保证其足够强度和刚度。

11.进行液压油缸的组装：根据设计要求和步骤，对液压油缸的各个组成部分进行组装。

通过以上这些步骤，液压油缸的设计过程可以得以实现。

第一章液压系统设计液压缸动作过程3150KN热压成型机液压系统属于中高压液压系统，涉及快慢速切换、多级调压、保压补压等多个典型的液压回路。

工作过程为电机启动滑块快速下行滑块慢速下行保压预卸滑块慢速回程滑块快速回程推拉缸推出推拉缸拉回循环结束。

按液压机床类型初选液压缸的工作压力为28Mpa,根据快进和快退速度要求，采用单杆活塞液压缸。

液压系统设计参数〔1〕合模力；〔2〕最大液压压28Mp；〔3〕主缸行程700㎜；〔4〕主缸速度υ快＝38㎜/s、υ慢=4.85㎜/s。

分析负载〔一〕外负载压制过程中产生的最大压力，即合模力。

〔二〕惯性负载设活塞杆的总质量m＝100Kg，取△(三)阻力负载活塞杆竖直方向的自重活塞杆质量m≈1000Kg，同时设活塞杆所受的径向力等于重力。

静摩擦阻力动摩擦阻力由此得出液压缸在各个工作阶段的负载如表****所示。

表*** 液压缸在各个工作阶段的负载F工况负载组成负载值F工况负载组成负载值F 启动981保压3150×103加速537补压3150×103快速491快退+G10301按上表绘制负载图如图***所示。

F/N v/mm s-1537 491981 384.850 l/mm 0 l/mm-491 -981由已知速度υ快＝38㎜/s、υ慢=4.85㎜/s和液压缸行程s=700mm，绘制简略速度图，如图***所示。

液压缸的计算〔一〕液压缸承受的合模力为3150KN，最大压力p1=28Mp。

鉴于整个工作过程要完成快进、快退以及慢进、慢退，因此液压缸选用单活塞杆式的。

在液压缸活塞往复运动速度有要求的情况下，活塞杆直径d根据液压缸工作压力选取。

由合模力和负载计算液压缸的面积。

将这些直径按GB/T 2348—2001以及液压缸标准圆整成就近标准值，得:由此得液压缸两腔的实际有效面积〔二〕确定液压缸壁厚根据公式计算液压缸壁厚。

式中：δ=管壁厚 mmP=最大压力 kg/cm2D=液压缸内径 mm许用应力，[]=,n为安全系数，此处取n=5。

液压缸的设计⽬录⼀、设计要求——————————————————————-1 题⽬—————————————————————————1⼆、各零部件的设计及验算————————————————-51、缸筒设计———————————————————————52、法兰设计———————————————————————143、活塞设计———————————————————————194、活塞杆设计——————————————————————21⼀、设计⼀单活塞杆液压缸，⼯作台快进时采⽤差动联接，快进、快退速度为5m/min。

当⼯作进给时外负载为25×103N，背压为0．5MPa，已知泵的公称流量为25L/min，公称压⼒为6．3MPa，⼯作⾏程L=100mm。

要求：（1）确定活塞和活塞杆直径。

（2）如缸筒材料的[σ]=5×107N/m2，计算筒壁厚。

1、主要设计参数：（1）外载F=25×103N，背压P2=0.5MPa（2）⼯进、快退速度V1= 5m/min。

（3）泵的公称流量q=25L/min，公称压⼒为P1=6．3MPa ?（4）⼯作⾏程L=100mm（5）缸筒材料的⾃选（教材仅作参考）2、设计提要①、液压油缸主要参数给定在设计要求中已经提到的参数这⾥就不再赘述，下⾯只给出此次设计中液压油缸主要部件的其他参数：缸内径：D=100mm；缸外径：D=116mm；1壁厚： =8mm；极限推⼒：F=25KN；max活塞杆直径：d=70mm；活塞外推流量(快退)：q2 =0.20L/min，快进：q1=0.39L/min说明：液压缸的效率油缸的效率η：本设计不考虑效率②、法兰安装⽅式螺纹连接③、缓冲机构的选⽤⼀般承压在10MP以上应当选⽤缓冲机构，本次设计中，⼯作压⼒为3.5MP，因此缓冲机构从略。

④、密封装置选⽤选⽤Y型密封圈.⑤、⼯作介质的选⽤因为⼯作在常温下，所以选⽤普通的是油型液压油即可。

液压缸的设计计算标准目录 : 一、液压缸的根本参数1、液压缸内径及活塞杆外径尺寸系列2、液压缸行程系列〔GB2349-1980〕二、液压缸种类及安装方式1、液压缸种类2、液压缸安装方式三、液压缸的主要零件的结构、资料、及技术要求1、缸体2、缸盖〔导向套〕3、缸体及联接形式4、活塞头5、活寒杆6、活塞杆的密封和防尘7、缓冲装置8、排气装置9、液压缸的安装联接局部〔GB/T2878〕四、液压缸的设计计算1、液压缸的设计计算部骤2、液压缸性能参数计算3、液压缸几何尺寸计算4、液压缸结构参数计算5、液压缸的联接计算一、液压缸的根本参数1.1 液压缸内径及活塞杆外径尺寸系列液压缸内径系列〔GB/T2348-1993〕810121620253240506380〔90〕 100〔110〕125〔140〕 160〔180〕 200220〔250〕〔280〕 320〔360〕 400450500括号内为优先采用尺寸活塞杆外径尺寸系列〔 GB/T2348-1993〕456810121416182022252832364045505663708090100110125 140160 180200 220250280 320360活塞杆连接螺纹型式按细牙，规格和长度查有关资料。

1.2 液压缸的行程系列〔 GB2349－1980〕第一系列255080100125160200250320400500 63080010001250160020002500320040001.2.1 第二系列406390110140180 220280360 45055070090011001400180022002800 3600二、液压缸的种类和安装方法2.1 液压缸的种类对江东机械公司而言双作用式活塞式液压缸单作用式柱塞式液压缸2.2 液压缸的安装方式对江东机械公司而言对柱塞式头部法兰对活塞式螺纹联接在梁上三、液压缸主要零件的结构、资料、技术要求3.1 缸体缸体资料A 焊接缸头缸底等，采用 35 钢粗加工后调质B 一般情况采用45钢HB241 －285C 铸钢采用ZG310－57[D 球墨铸铁〔江东厂采用〕QT50－7[E 无缝纲管调质〔 35 号 45 号〕[缸体技术要求[[ σ ] ＝110MPaσ] ＝120MPa σ] ＝100MPa σ] ＝ 80－90MPa σ] ＝110MPaA内径 H8 H9 B 内径圆度精度9－11 级粗糙度〔垳磨圆柱度 8级〕缸盖(导向套)缸盖资料A可选 35,45 号锻钢B可采用 ZG35,ZG45铸钢C可采用 HT200 HT300 HT350 铸铁D当缸盖又是导导游时选铸铁缸盖技术要求A 直径 d( 同缸内径 ) 等各种辗转面 ( 不含密封圈 ) 圆柱度按9 、10、11 级精度B 内外圆同轴度公差C与油缸的配合端面⊥按7 级D导向面表面粗糙度联接形式多种可按图13活塞头(耐磨)A 资料灰铸铁 HT200 HT300 钢 35 、45B技术要求外径 D(缸内径 ) 与内孔 D1↗按 7、8 级外径 D的圆柱度9 、10、11 级端面与内孔 D1的⊥按 7 级C活塞头与活塞杆的联接方式按图 3形式D活塞头与缸内径的密封方式V 型组合搬动局部柱寒缸40MPa以下Yx 型搬动局部活塞缸32MPa以下用O“型静止局部32MPa以下用“活塞杆A端部结构按江东厂常用结构图17、18B活塞杆结构空心杆实心杆C资料实心杆 35、45 钢空心杆 35、45 无缝缸管D技术要求粗加工后调质 HB229－285 可高频淬火 HRC45－55外圆圆度圆柱度公差按 9、10、11按 8 级级精度两外圆↗为端面⊥按 7 级工作表面粗糙度<〔江东镀铬深度〕渡后抛光3.2.6 活塞杆的导向、密封、和防尘A 导向套结构图9〔江东常用〕导向杆资料可用铸铁、球铁导向套技术要求内径 H8/f8 、H8/f9 表面粗糙度B活塞杆的密封与防尘柱塞缸 V 型组合搬动局部活塞缸Yx搬动局部“O〞型〔静止密封〕防尘，毛毡圈〔江东常用〕3.2.7 液压缸缓冲装置多路节流形式缓冲参照教科书3.2.8 排气装置采用排气螺钉液压缸的安装联接局部的型式及尺寸可用螺纹联接〔细牙〕油口部位可用法兰压板联接油口部位液压缸安装可按图84液压缸的设计计算液压缸的设计计算部骤依照主机的运动要求定缸的种类选择安装方式依照主机的动力解析和运动解析确定液压缸的主要性能参数和主要尺寸如推力速度作用时间内径行程杆径注：负载决定了压力。

液压缸的结构设计1. 引言液压缸是液压系统中的重要组成部分，常用于工程机械、冶金设备、船舶等领域。

它通过液体的压力将机械能转化为线性运动，具有结构简单、负载能力大、工作平稳可靠等优点。

本文将详细介绍液压缸的结构设计。

2. 液压缸的基本结构液压缸主要由缸体、活塞、密封装置和连接件等部分组成。

2.1 缸体液压缸的缸体一般采用铸铁或钢制成，具有足够的强度和刚度以承受工作时的载荷。

为了减少摩擦损失和提高密封性能，缸体内表面通常经过精加工或镀硬铬处理。

2.2 活塞活塞是液压缸中起到推动作用的部件，一般由铝合金或钢制成。

活塞与缸体之间留有一定间隙，以便活塞在工作时能自由移动。

为了提高密封性能，活塞上通常设有密封圈。

2.3 密封装置液压缸的密封装置主要包括活塞密封、杆子密封和缸体密封。

活塞密封一般采用双向活塞密封圈，杆子密封一般采用双向油封，缸体密封一般采用O型圈。

这些密封件的选材和结构设计对液压缸的使用寿命和性能有重要影响。

2.4 连接件液压缸的连接件包括杆子、油管和连接螺栓等。

杆子连接在活塞上，通过连接螺栓与其他机械部件相连。

油管用于输送液压油，连接液压缸与液压泵或控制阀。

3. 液压缸的结构设计要点液压缸的结构设计需要考虑以下几个要点：3.1 负载能力液压缸在工作时承受较大的负载，因此结构设计需要保证足够的强度和刚度，以防止变形或破坏。

3.2 密封性能良好的密封性能是液压缸的关键要求之一。

密封装置的选材和结构设计需要考虑工作环境的温度、压力和介质等因素，以确保可靠的密封效果。

3.3 运动平稳性液压缸在工作时需要实现平稳的线性运动，避免震动和冲击。

结构设计需要考虑减小摩擦阻力、提高液压缸的刚度和稳定性等因素。

3.4 维修与维护液压缸在使用过程中可能会出现泄漏、磨损等问题，因此结构设计需要考虑方便维修与维护。

活塞上的密封圈应易于更换，缸体应设有排水孔等。

4. 结论液压缸的结构设计是确保其正常运行和使用寿命的关键因素之一。
