照明基础知识8电气照明设计[1]

照明基础知识电气照明设计(1)照明基础知识电气照明设计电气照明设计是指在室内、室外使用电气光源进行照明，其目的是为了提高空间光环境质量，为人们提供舒适的工作、生活环境。

以下是照明基础知识电气照明设计的相关内容：一、照明设计的基本要素1.光源选型：选择合适的光源类型，根据场所、用途等考虑。

常用的光源类型有白炽灯、荧光灯、LED灯等。

2.照度及光色设计：根据不同场所的需要，设计相应的照度和光色，以保证光环境的亮度和色彩。

3.光源布局：根据场所和用途不同，设计合适的光源布局。

4.灯具类型和安装方式：根据光源布局，选择合适的灯具类型和安装方式，以保证光线的散射和均匀照明。

二、室内照明设计要点1.照度要求：不同的室内场所需要的照度不同。

比如，商场需要较高的照度，而家庭卧室需要较为柔和的照度。

2.色温选择：根据室内装修风格和需求，选择合适的光源色温，以保证室内色彩效果和舒适度。

3.光线布局：采用多层次的灯光布局，包括基础照明、局部照明和装饰照明，以达到舒适的光线效果。

4.灯具造型：灯具的造型和颜色也应与室内装修协调一致，创造温馨舒适的室内环境。

三、室外照明设计要点1.照度要求：室外照明需考虑人们在不同用途场所的活动需求，并保证目标区域的最低照度。

2.保障安全：在室外环境下，需保证照明不影响邻近居民的休息，并且能够提供足够的安全保障。

3.节能优化：室外灯光高度和功率要根据实际照明表现自动调节，达到节能效果。

4.舒适度和形式美：根据设计要求，保证照明光线的柔和舒适并美化环境，照明设计与周边环境协调统一。

总之，电气照明设计不仅考虑基本的光源类型、照度、光色、光源布局、灯具类型和安装方式等要素，还要结合场所、用途等因素，满足人们使用光线的需求，创造更好的光环境。

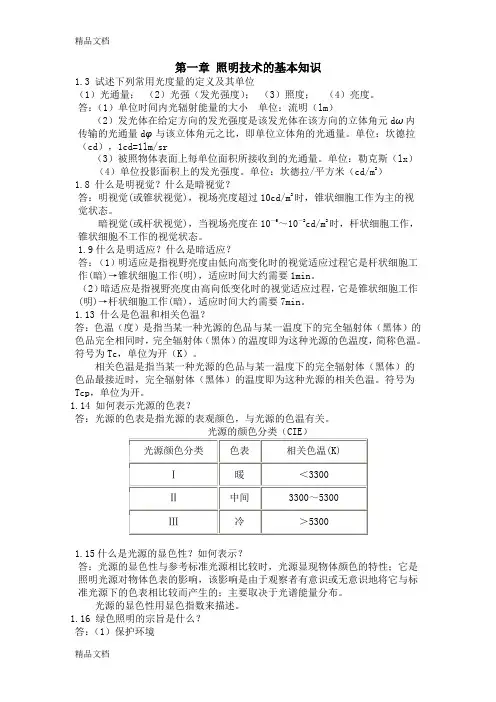

第一章照明技术的基本知识1.3 试述下列常用光度量的定义及其单位（1）光通量；（2）光强（发光强度）；（3）照度；（4）亮度。

答：（1）单位时间内光辐射能量的大小单位：流明（lm）（2）发光体在给定方向的发光强度是该发光体在该方向的立体角元dω内传输的光通量dφ与该立体角元之比，即单位立体角的光通量。

单位：坎德拉（cd），1cd=1lm/sr（3）被照物体表面上每单位面积所接收到的光通量。

单位：勒克斯（lx）（4）单位投影面积上的发光强度。

单位：坎德拉/平方米（cd/m2）1.8 什么是明视觉？什么是暗视觉？答：明视觉(或锥状视觉)，视场亮度超过10cd/m2时，锥状细胞工作为主的视觉状态。

暗视觉(或杆状视觉)，当视场亮度在10－6～10－2cd/m2时，杆状细胞工作，锥状细胞不工作的视觉状态。

1.9什么是明适应？什么是暗适应？答：（1）明适应是指视野亮度由低向高变化时的视觉适应过程它是杆状细胞工作(暗)→锥状细胞工作(明)，适应时间大约需要1min。

（2）暗适应是指视野亮度由高向低变化时的视觉适应过程，它是锥状细胞工作(明)→杆状细胞工作(暗)，适应时间大约需要7min。

1.13 什么是色温和相关色温？答：色温（度）是指当某一种光源的色品与某一温度下的完全辐射体（黑体）的色品完全相同时，完全辐射体（黑体）的温度即为这种光源的色温度，简称色温。

符号为Tc，单位为开（K）。

相关色温是指当某一种光源的色品与某一温度下的完全辐射体（黑体）的色品最接近时，完全辐射体（黑体）的温度即为这种光源的相关色温。

符号为Tcp，单位为开。

1.14 如何表示光源的色表？答：光源的色表是指光源的表观颜色，与光源的色温有关。

1.15什么是光源的显色性？如何表示？答：光源的显色性与参考标准光源相比较时，光源显现物体颜色的特性；它是照明光源对物体色表的影响，该影响是由于观察者有意识或无意识地将它与标准光源下的色表相比较而产生的；主要取决于光谱能量分布。

室内照明设计基础知识1.照明设计的目标：2.照明设计的原则：(1)功能性：照明设计首先要满足室内空间的功能需求，确保足够的照明强度和均匀的照明分布，以保证人们能够进行正常的活动和工作。

(2)美观性：照明设计要充分考虑空间的装饰风格和设计要求，通过灯光的布置、调节和控制，创造出视觉上的美感和艺术效果。

(3)舒适性：照明设计要避免眩光和闪烁，防止视觉疲劳和眼睛不适，同时要考虑色温、色彩和光照度等参数的合理搭配，营造出舒适的视觉环境。

(4)节能性：照明设计要考虑使用节能型灯具和灯光控制系统，通过合理的光线利用和灯光调光控制来降低能量消耗，减少能源的浪费。

3.光源的选择：(1)白炽灯：具有较高的色温和较高的显色指数，但能源利用率低，寿命较短，逐渐被淘汰。

(2)荧光灯：具有高效节能、寿命长的特点，广泛应用于商业和公共场所。

(3)LED灯：具有高效节能、寿命长、色彩丰富、体积小和可调光等优点，成为主流光源。

(4)金卤灯：具有显色指数高和亮度高的特点，适合用于需要较高色彩还原性的场所。

4.光线的控制：(1)入口照明：通过入口的照明设计能够给人们营造一个良好的第一印象，使人们感到温暖和舒适。

(2)一般照明：通过合理的灯光布置和光源选择，保证室内空间整体的照明均匀性和光照度要求。

(3)局部照明：对于特定区域或特定功能的照明，可以采用局部照明方式，例如工作台、书桌等。

(4)调光和灯光控制系统：通过调节灯光亮度和颜色的变化，创造出不同的氛围和场景，提高照明灵活性和节能性。

5.照明设计中的参数：(1)照度：照度是指单位面积上接收到的光线流量，用于衡量照明的强度和光照分布。

(2)光色：光的色彩特征，包括色温和色彩指数。

色温一般分为暖色、自然光和冷色，色温的选择要根据空间的功能和设计要求来确定。

色彩指数表示光源对物体颜色还原的程度。

(3)光环境：照明设计要综合考虑光照强度、光色和光分布等参数，建立舒适和合理的光环境，包括照度均匀性、眩光控制、色彩还原性等。

灯具工程技术基础知识灯光设计灯具工程技术基础知识灯光设计灯光设计在建筑、舞台、展览等领域中扮演着重要的角色。

灯光的设计不仅仅是为了照亮空间，更是为了营造氛围、展示作品、表达情感。

灯具工程技术是灯光设计的基础，本文介绍灯具工程技术的基础知识以及如何应用到灯光设计中。

一、灯具工程技术基础知识1. 光学原理光学原理是灯具工程技术的基础，包括反射、折射、漫反射等。

反射是指光线遇到一个物体时，会反弹回来。

折射是指光线遇到一个不同介质的界面时，会改变方向。

漫反射是指光线在遇到一个粗糙表面时，会发生反射并散射。

2. 光源光源是产生光线的地方，分为自然光源和人工光源。

自然光源包括太阳和云霞，人工光源包括白炽灯、气体放电灯等。

光源的颜色、光强度和光色温度会影响到照明效果。

3. 反射材料反射材料是指能够使光线反射的材料，主要包括金属、镜面涂料、镜片等。

反射材料的反射效果和光线的角度、材料的性质等有关。

4. 光学器件光学器件是指能够控制光线方向和光强度的器件，包括透镜、棱镜、彩色滤片等。

这些器件能够影响光线的色彩、亮度和分布。

二、灯光设计中的应用1. 照明设计照明设计是灯光设计中最重要的任务之一，它能够为场所、空间、人物提供合适的照明效果。

一个好的照明设计能够提高空间的舒适度和效率，同时还能够为人们创造更好的视觉体验。

在照明设计中，除了要考虑照明效果以外，还要考虑节能、环保等问题，应选择绿色能源。

2. 舞台灯光设计舞台灯光设计是一种特殊的灯光设计，主要为演员提供舞台效果。

在舞台灯光设计中，需要考虑色彩、舞台空间和演员的形象等因素，以营造出特定的视觉效果。

舞台灯光的设计可以将舞台和演员的形象完美结合起来，从而提高演出的魅力和艺术价值。

3. 展览灯光设计展览灯光设计主要用于展览和展示中，目的是为了突出展示品的特点和品质。

在展览灯光设计中，需要考虑展品的特性、尺寸和布局，以及参观者的观看需求。

是展品光和周围光的功率比例达到最佳，使得展品光更能突显出展品的细节和质感。

建筑电气照明设计建筑电气照明设计是指对于建筑物内部及周围环境进行照明设计的过程。

其目的是在确保光效、安全性和节能性的前提下，提高人们在建筑空间中的视觉舒适度和工作效率。

一、照明设计的基本要求1. 光效要求：照明设计需要保证室内照度合适，能够满足人们的视觉需求，同时不造成眩光和光污染。

2. 安全要求：照明设计需要保证在紧急情况下，能够快速有效地提供充足的照明，同时保证照明设备的电气安全。

3. 节能要求：照明设计需要充分考虑节能原则，通过采用高效节能的配光方案、光源及光控设备，减少照明设备功率，降低建筑物总能耗。

4. 视觉舒适度要求：照明设计需要满足人们的视觉习惯，通过建筑物空间的布局和照明配合，创造出良好的光环境，提高人们的视觉舒适度和工作效率。

1. 根据建筑物功能、使用时间、建筑形态以及自然光照度等因素，确定室内及室外照明的需求。

2. 根据上述需求，绘制出建筑物照明系统图纸，包括位置、数量、配光方案、光源、照度等详细参数。

3. 根据系统图纸，计算出照明系统的额定功率需求、亮度照度等参数，以便于选购照明设备。

4. 选择适合的光源、光控设备和配光灯具等，并对其参数进行细致的计算和调整，以确保所选设备能够满足建筑物照明需求。

5. 进行照明系统的施工设计和布线设计，包括接线方式、互锁控制、照明回路的开关和控制、照明面板、配电盘等配套设备的设计。

6. 根据设备选用参数及使用需求，绘制出照明系统的电路图纸和综合布线图纸。

7. 进行照明系统的安装和调试，测试所选设备的性能和效果，测试系统的亮度、照度等参数是否符合设计要求。

8. 进行照明系统的运行、维护和管理。

及时巡视、定期检查、维修零部件，更换照明设备，确保照明系统的正常运行。

1. 光源选择：根据照明设计的需要和场所特点，选择适宜的光源，包括灯管、LED灯和卤素灯等。

同时，还需要考虑光源的寿命、颜色温度、亮度、光效等参数。

2. 灯具设计与配光方案：根据不同功能建筑的导向作用，定制各种配光方案。

电气照明设计知识点电气照明设计是指通过合理的电气系统布置和设计，以满足建筑物或场所的照明需求。

在电气照明设计中，需要掌握一些关键的知识点，以确保照明系统的高效性和安全性。

本文将就电气照明设计中的几个重要知识点进行讲解。

一、光源选择在电气照明设计中，合适的光源选择是至关重要的一步。

常见的光源包括白炽灯、荧光灯、LED灯等。

光源的选择应根据照明需求、使用环境以及经济因素来进行综合考虑。

例如，在需要较高亮度和色彩还原度的场所，如展览馆或博物馆，LED灯由于其较高的亮度和优良的色彩还原性能，成为一个理想的选择。

二、照明布局照明布局是指在建筑物或场所中合理安置光源的过程。

照明布局应充分考虑使用者的视觉需求、建筑结构以及照明装置的特点。

通常情况下，照明布局可以分为几个层次，包括整体布局、局部布局和效果布局。

整体布局是指整个建筑或场所的总体照明设计，需要兼顾整体的均匀性和舒适性。

局部布局是指针对特定区域或功能进行的照明设计，如办公室的台灯和会议室的投影仪照明。

效果布局则是指通过照明设计来创造特定的艺术效果，如舞台灯光设计和建筑物外立面的照明设计。

三、照明控制照明控制是指对照明系统进行灯光亮度、色温、亮度变化等参数的调节和控制。

照明控制可以分为手动控制和自动控制两种方式。

手动控制是指人工通过开关、调光器等装置进行控制；自动控制则是利用感应器、计时器、光敏元件等设备实现对照明系统的智能控制。

照明控制的目的是提高照明系统的能效性和节能性，同时提升使用者的体验和舒适度。

四、照明亮度计算照明亮度计算是电气照明设计中的一项重要任务，它是根据建筑或场所的需求，计算出所需的照明亮度水平。

照明亮度计算需要考虑建筑物的功能、尺寸、使用环境以及照明装置的特性。

其计算公式通常基于光源的发光度、照明装置的光效等参数，以及建筑物或场所的反射率、工作平面的要求等因素。

通过精确的照明亮度计算，可以保证照明系统在满足需求的同时达到节能和舒适的效果。

照明设计基础知识照明设计是指通过使用光源和照明设备来创造合适的光环境，以满足人们对看清、认识和欣赏环境要求的一种创造性活动。

照明设计的基本原则主要有如下几点：1.光源的选择：光源是指发光设备，如灯具、窗户、光管等。

在照明设计中，应根据不同的场所和要求选择合适的光源。

一般来说，白光通常用于清晰度较高的场所，如办公室、学校等，而黄光或柔光则适合于营造温馨、浪漫的氛围，如餐厅、酒店等。

2.照明布光：照明布光是指将光源均匀地分布在所照明的物体上，以达到理想的照明效果。

在布光时，应根据不同的需要和空间布置合理地安装灯具，使光线达到充足且均匀。

例如，在办公室照明设计中，应避免直射灯光照射到电脑屏幕上，造成视线不适。

3.光线的投射方向：照明设计中光线的投射方向可以用来突出或弱化一些物体或空间，也可以用来创造各种视觉效果。

例如，在画廊中，可以利用特定的灯光角度和投射方向来凸显展品的细节和色彩。

4.色彩和亮度：色彩和亮度两者在照明设计中是相辅相成的。

不同的色彩和亮度会给人带来不同的心理感受和情绪体验。

因此，在设计中应根据需要选择合适的色彩和亮度，并注意它们之间的协调性。

例如，在酒店大堂的设计中，通常选择一些温暖而柔和的色彩和亮度，以营造舒适和放松的氛围。

5.能源节约：能源节约是照明设计中的一个重要方面。

通过选择高效能源和灯具，并合理使用光源，可以实现节能目的。

例如，使用节能灯具代替传统白炽灯是一个有效的节能方式。

6.环境和人体的考虑：照明设计应考虑到环境和人体的需求和适应性。

例如，对于办公室或学习空间，应选择光线柔和、无刺眼的灯具，以减少对人眼的疲劳和不适感。

对于户外照明，应根据不同天气条件选择合适的灯具，以确保人们的安全和舒适。

总之，照明设计是一个综合性的学科，需要考虑到各种因素，并根据不同需求制定合适的设计方案。

只有在理解和应用照明设计的基本知识的基础上，才能创造出适合人们需求和环境要求的照明效果。

最完整的照明设计基础知识照明设计是指通过合理布置光源，达到满足人们在不同环境下照明需求的一种艺术和科学。

下面是最完整的照明设计基础知识。

一、光源光源是照明设计的基础，常见的光源有白炽灯、荧光灯、LED等。

白炽灯是一种传统光源，色温高，适合用于营造温馨的氛围；荧光灯色温较低，适合用于提供光工作环境；LED灯具具有节能、寿命长等特点，是现代照明的主流。

二、照明原则1.明确照明需求：根据不同场所的使用需求，确定所需的照明水平和照明色温等参数。

2.均匀照明：保证照明场所的各个区域能够均匀光线照射，避免产生阴影和刺眼现象。

3.人眼适应性：根据不同环境的使用需求，采用不同的照明方式，使人眼适应光线变化。

4.节能环保：选择高效能的光源和照明设备，提高能源利用率，减少能源浪费，降低环境污染。

三、照明设计流程1.收集信息：了解场地的建筑结构、功能需求、装修风格等信息。

2.照明计算：根据场地大小、高度、使用需求等因素，计算照明的光功率、光照度、均匀度等参数。

3.设计方案：根据照明计算结果，确定合适的照明方案，包括灯具的布置、灯具的选择等。

4.施工工艺：确定灯具的安装位置、灯具的固定方式等施工方案。

5.试灯调试：安装完毕后，进行试灯调试，调整照明设备的位置和角度，使之达到最佳照明效果。

6.完善保养：定期进行照明设备的保养和维护，确保其正常运行。

四、照明参数1.光功率：指光源单位时间内释放的光能量，常用单位为瓦特（W）。

2. 光照度：指单位面积上接收到的光通量，常用单位为勒克斯（lux）。

3.色温：指光源发出的光线的颜色，以绝对温度（K）表示，常见的有暖白、自然白和冷白等。

4. 显色指数：反映光源照射物体的颜色还原程度，常用指数为CRI （Color Rendering Index）。

五、照明效果1.总体照明：提供整个区域的基本照明，使人能够清晰地看到周围环境。

2.局部照明：照亮特定的场所或物体，突出主体，强调空间层次。

照明行业基础知识题库及答案1.正确答案：D，4000KD、6000K是冷白色温段。

2.正确答案：D，Ra＞80的灯最适合商照产品照明使用。

3.产品开发的基本原则包括适用性、经济性、安全性和美观性。

4.正确答案：C，吸顶灯不属于商业照明的产品类别。

5.正确答案：D，PAR38（36°）属于定向光源。

6.MR16替代卤素灯的根本出发点是光通。

7.目前LED T8灯管相比于传统T8日光管节能35%。

8.LED照明产品属于固态照明产品。

9.LED照明产品的优点包括长寿命、不含红外线、快速启动和无频闪。

10.正确答案：A，灯管属于国家强制性3C认证产品，筒灯和导轨射灯也需要3C认证，灯盘不在强制性认证范围内。

11.办公照明产品一般使用的色温是正白。

12.中国淘汰白炽灯路线图规定淘汰60W及以上普通照明用白炽灯的时间是2014.10.01.13.常规传统卤素MR16的最大功率是50W。

14.橱窗适合用导轨射灯。

15.正确答案：A，LEDB不含有红外线和紫外线。

16.LED照明产品“环保”主要体现在空气污染和光污染方面。

17.LED节能的主要表现为光效高和冷光源，二次节能。

18.LED灯替换金卤灯的主要因素是光效更高和启动速度更快。

19.光源在空间某一方向上单位立体角内发射的光通量与该立方体角的比值，称为光源在这一方向上的光强。

20.光强的单位是XXX。

21、下列哪个不是照度的计量单位？（A）照度的计量单位有lx（勒克斯）、lm/m2（流明/平方米）、LUX（勒克斯）和cd（坎德拉）。

22、下列哪个参数是矢量，跟方向有关？（A）光强、照度、光通和光效是光学中常用的参数。

其中，光通是标量，光强和照度是矢量，光效是无量纲数。

23、下列哪个描述不正确？（D）光通量是光源在单位时间内向周围空间辐射出去的并能使人眼产生光感的能量，单位为XXX（lm）。

照明灯具一定时，灯具所发出来的光通量是固定的，与照明环境无关。

电厂照明设计知识点在电厂设计中，照明是一个至关重要的方面。

好的照明设计不仅可以提供安全的工作环境，还可以提高工作效率和舒适性。

本文将介绍电厂照明设计的一些关键知识点。

1. 照明设计的目标照明设计的目标是为电厂提供足够的光照，以满足工作需要并确保安全。

同时，还需要考虑能源效率和环境友好性。

2. 光源选择在电厂照明设计中，常见的光源包括白炽灯、荧光灯、LED等。

光源的选择应考虑其寿命、能耗、光效等特性。

LED照明在电厂照明中越来越受青睐，因为它具有较长的寿命和较低的能耗。

3. 光照度要求电厂的不同区域通常有不同的光照度要求。

例如，控制室需要较高亮度以确保操作人员清晰地看到细节，而走廊和储藏室则可以使用较低的亮度。

照明设计师需要根据不同区域的需求，合理设置光照度。

4. 照明布局照明布局要考虑到电厂的工艺流程和设备摆放。

重要设备和工作区域需要高亮度的照明，而无人区域可以较低亮度。

灯具的位置和数量需要经过充分的规划和计算，在保证照明效果的前提下，尽量减少能耗。

5. 照明控制照明控制是照明设计中的重要环节。

在电厂中，照明需要根据实际需要进行逐个区域的控制。

可以使用分区控制、光感控制、时间控制等方式来实现。

合理的照明控制可以降低能耗，延长光源寿命。

6. 防爆要求由于电厂存在易燃易爆的气体和粉尘，照明设计需要符合防爆要求。

选择具有防爆功能的灯具，并合理安装，确保照明设备不会成为潜在的火源。

7. 维护保养照明设备需要定期维护和保养，以确保其正常工作。

定期更换灯管、清洁灯具表面、检查照明系统的电气连接等都是必要的步骤。

及时处理故障，以避免影响工作和安全。

8. 节能设计电厂作为能源消耗大户，照明设计需要注重节能。

选择节能的灯具和光源，合理控制照明时间和亮度，安装光电感应装置等节能手段都可以减少能耗。

综上所述，电厂照明设计是一个需要综合考虑安全、舒适性和能源效率的问题。

设计师需要了解光源选择、光照度要求、照明布局、照明控制、防爆要求、维护保养和节能设计等知识点，并根据电厂的实际情况进行合理的设计。
