园林景观总平面施工图绘制园林景观总平面施工图,由园林设计师负责绘制,是地形测绘图、建筑设计总平面图、景观设计(硬景)总平面图、种植设计(软景)总平面图等内容的集合。
总平面图一般附有比例、指北针或风玫瑰、技术经济指标、各种图谱和表格等。
当总平面的内容较多和图面复杂难辨时,可以对其场地进行进一步的分区和分级制图。

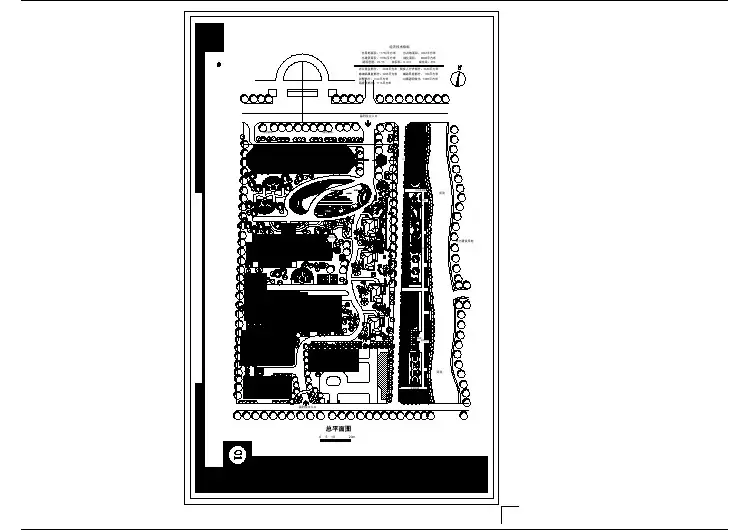

一、总平面施工图绘制总平面图中既有地形测绘图,也包括由园林设计师设计和绘制的需要施工的所有内容,如图2.23所示。
总平面里的尺寸和高程的度量单位都是“米”。

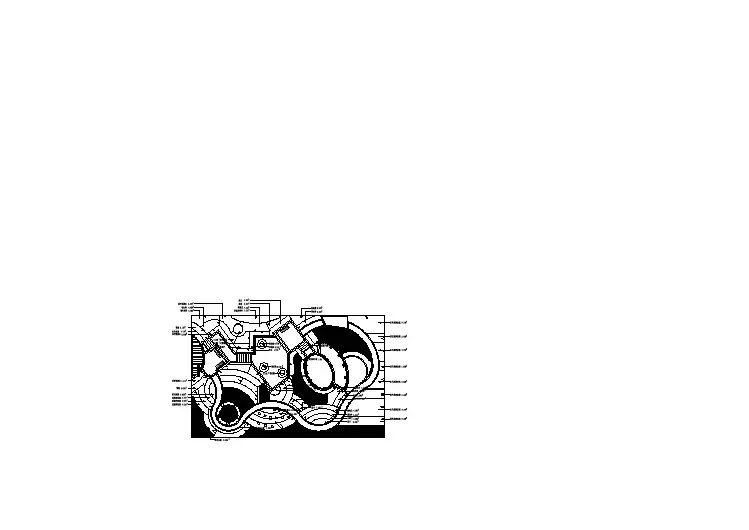

图2.23 景观施工图总平面(谭姝曼绘制)二、竖向设计图绘制竖向设计图,必须有原有的地形测绘图、设计的车行道关键点(道路中心线的起始点、转折点、交汇点、变坡点等)的空间位置、道路宽度、断面形式、中心线、道路纵坡、关键点之间的水平距离、缘石半径等;应有人行道的宽度、地面关键点的设计高程和坐标、地面的坡向、微地形设计的等高线及相对标高、建筑室内外的设计高程(绝对标高即海拔高度)等;应有其他如挡土墙、水沟、小桥、涵洞、水池、围墙等施工内容的大小、形状与位置标注,如图2.24所示。
图2.24 竖向设计图三、景观网格放样图景观网格放样图是施工的主要依据,其作用是精确定位设计内容在场地的位置。
景观网格放样图的绘制要点如下:①方格网大小:根据项目的不同,所用方格网的大小也不同。
一般来说,施工范围越大,所用网格尺寸越大(前提是定位准确)。
常用景观工程放样网格的大小范围在1 m×1 m至20 m×20 m之间,大小尺寸套用,一般大格为10 m×10 m,内中为1 m×1 m小格。
大尺寸网格线用粗线区别。
网格应全面覆盖场地的施工范围。
②网格的坐标:网格本身先要精确定位,一般是在现场选定一个永久的明显的标志,作为网格的坐标原点(基准点),通过这点绘制纵横向的基轴线,再按网格大小尺寸绘制出网格,并标注基点和基轴的测量坐标(地形图的坐标值)。
