柴油车烟度计使用介绍说明书模板

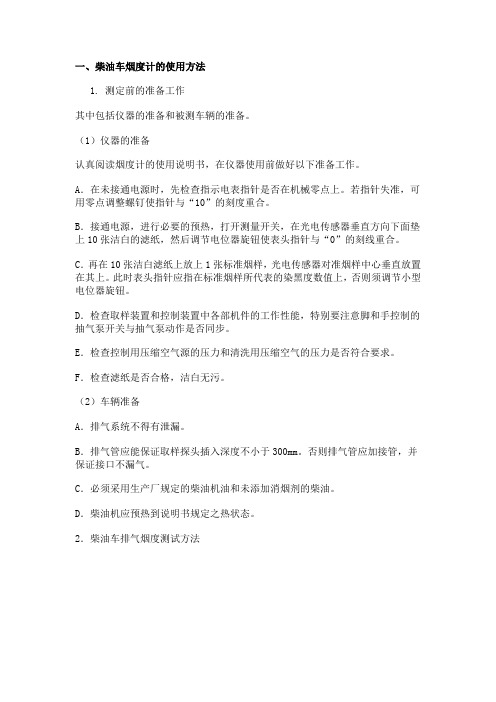

一、柴油车烟度计的使用方法1.测定前的准备工作其中包括仪器的准备和被测车辆的准备。

（1）仪器的准备认真阅读烟度计的使用说明书，在仪器使用前做好以下准备工作。

A．在未接通电源时，先检查指示电表指针是否在机械零点上。

若指针失准，可用零点调整螺钉使指针与“10”的刻度重合。

B．接通电源，进行必要的预热，打开测量开关，在光电传感器垂直方向下面垫上10张洁白的滤纸，然后调节电位器旋钮使表头指针与“0”的刻线重合。

C．再在10张洁白滤纸上放上1张标准烟样，光电传感器对准烟样中心垂直放置在其上。

此时表头指针应指在标准烟样所代表的染黑度数值上，否则须调节小型电位器旋钮。

D．检查取样装置和控制装置中各部机件的工作性能，特别要注意脚和手控制的抽气泵开关与抽气泵动作是否同步。

E．检查控制用压缩空气源的压力和清洗用压缩空气的压力是否符合要求。

F．检查滤纸是否合格，洁白无污。

（2）车辆准备A．排气系统不得有泄漏。

B．排气管应能保证取样探头插入深度不小于300mm。

否则排气管应加接管，并保证接口不漏气。

C．必须采用生产厂规定的柴油机油和未添加消烟剂的柴油。

D．柴油机应预热到说明书规定之热状态。

2．柴油车排气烟度测试方法A．取样探头逆气流固定于排气管内，并使其中心线与排气管轴线平行。

B．将踏板开关引入汽车驾驶室或将手动橡皮球通过远控软管引入汽车驾驶室。

C．把抽气泵活塞推到最前端锁止，并装入滤纸。

D．按图24所示的测量规程进行检测。

先由怠速工况将加速踏板踩到底，约4s 迅即松开，如此重复三次以便把排气管内的碳渣吹掉。

E．然后待速运转约11s。

在此期间内要用压缩空气清洗机构对取样软管和取样探头吹洗3-4s在把踏板开关固定在加速踏板上或将手动橡皮球拿在手中，按下述方法开始检测。

F．将加速踏板与踏板开关一并迅速踩到底，或在踩下加速踏板的同时急速捏压手动橡皮球，至4s时迅即松开加速踏板，手动要松开橡皮球。

G．维持11s。

在此期间，用压缩空气清洗机构对取样软管和取样探头吹洗3-4s，并把抽气泵的活塞压至吸气开始位置。

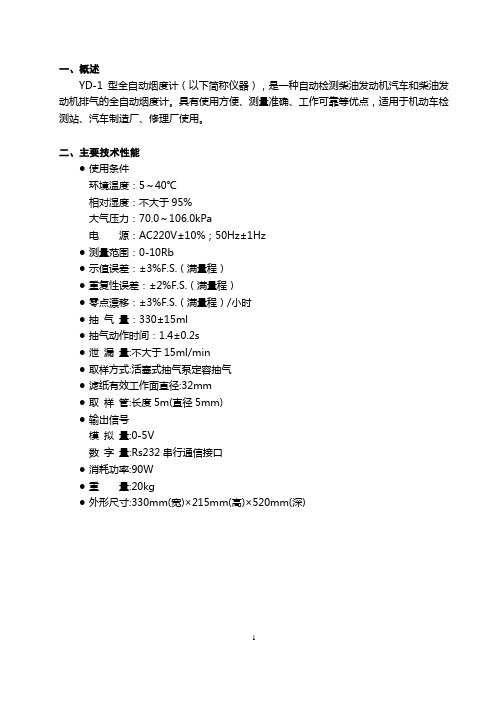

一、概述YD-1型全自动烟度计（以下简称仪器），是一种自动检测柴油发动机汽车和柴油发动机排气的全自动烟度计。

具有使用方便、测量准确、工作可靠等优点，适用于机动车检测站、汽车制造厂、修理厂使用。

二、主要技术性能●使用条件环境温度：5～40℃相对湿度：不大于95%大气压力：70.0～106.0kPa电源：AC220V±10%；50Hz±1Hz●测量范围：0-10Rb●示值误差：±3%F.S.（满量程）●重复性误差：±2%F.S.（满量程）●零点漂移：±3%F.S.（满量程）/小时●抽气量：330±15ml●抽气动作时间：1.4±0.2s●泄漏量:不大于15ml/min●取样方式:活塞式抽气泵定容抽气●滤纸有效工作面直径:32mm●取样管:长度5m(直径5mm)●输出信号模拟量:0-5V数字量:Rs232串行通信接口●消耗功率:90W●重量:20kg●外形尺寸:330mm(宽)×215mm(高)×520mm(深)三、外形及结构、连接方式仪器的外形如图一所示。

松开两侧此处螺钉可将箱盖向上翻转打开图一1．底座底座是仪器的整机的基座，装有气缸，电磁阀、检测机构以及驱动电机等仪器的主要部件。

2．前面板前面板上装有电源开关、检测结果显示板和操作键盘。

其功能参看四、五章。

3．后面板后面板上装有电源插座、输出信号插座、样气进口、清洗压缩空气进口、保险盒、脚踏开关插座。

各插座排列如图二所示。

各插座功能及接线分述如下：排气铭牌清洗样气脚踏开关输出信号保险电源图二a）电源插座N E Lb）输出信号端子号连接线①TXD②GND③RXD④模拟地⑤烟度信号（0-5V）⑥NC（空）⑦NC（空）⑧采样提示信号＊⑨采样提示信号＊注：只有⑧、⑨端短接一次再断开之后采样的信号才是有效。

（如下图，应在t3内采样）采样提示信号c）脚踏开关端子号连接线①+15V②测量③NC4．仪器主机与各附件（取样管、脚踏开关等）连接方式如下图（图三）所示：四、数据显示方式仪器测量结果，以数字显示，显示方式如下：显示单位：×1Rb有效数字：3位（见图）显示屏左下角的三个绿色的发光二极管从左至右分别表示数码管显示的是第一、第二、第三次测量。

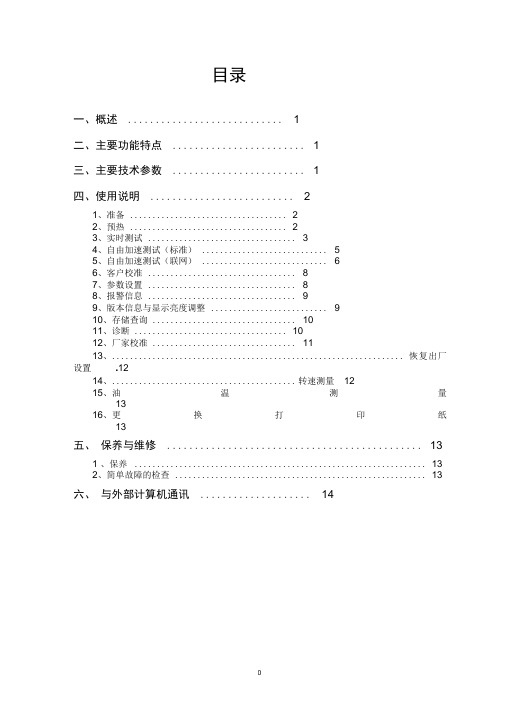

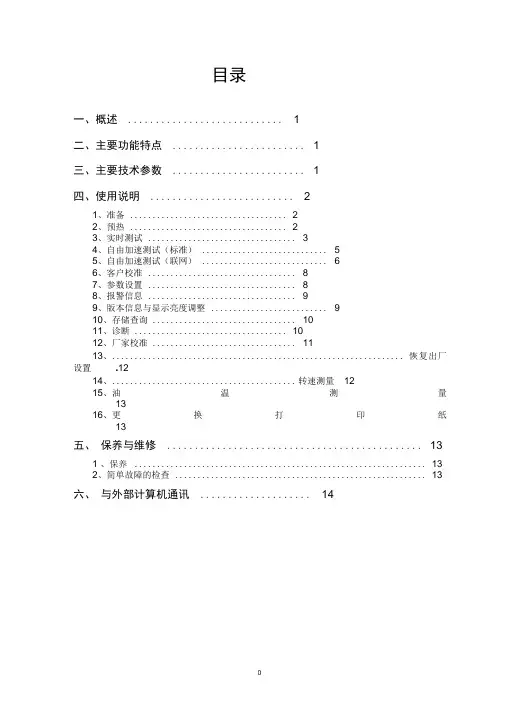

目录一、概述 (1)二、主要功能特点 (1)三、主要技术参数 (1)四、使用说明 (2)1、准备 (2)2、预热 (2)3、实时测试 (3)4、自由加速测试（标准） (5)5、自由加速测试（联网） (6)6、客户校准 (8)7、参数设置 (8)8、报警信息 (9)9、版本信息与显示亮度调整 (9)10、存储查询 (10)11、诊断 (10)12、厂家校准 (11)13、................................................................. 恢复出厂设置.1214、......................................... 转速测量1215、油温测量1316、更换打印纸13五、保养与维修 (13)1 、保养 (13)2、简单故障的检查 (13)六、与外部计算机通讯 (14)尊敬的客户：感谢您对我公司的信任！我公司始终信守“一切为用户着想”的宗旨，服务于国内外用户。

欢迎您使用SV-6YC 型不透光烟度计。

为使您工作顺利，请您在使用仪器之前，仔细阅读使用说明书，熟悉各个操作环节，以保证测量数据的准确性。

一、概述SV-6YC 型不透光烟度计（以下简称仪器），是用于检测压燃式（柴油）发动机排气（排烟）中可见污染物的智能化仪器。

本仪器采用先进的测量技术及国外先进的测量部件，适合于环境保护部门、机动车检测站、汽车制造厂、汽车修理厂、发动机制造厂等单位使用。

二、主要功能特点1、分体式结构，测量与控制单元分开，方便操作。

2、大屏幕液晶显示，全中文交互式菜单提示操作，具备不透光度和光吸收系数两种读数，操作简单，直观方便。

3、具有自由加速试验和瞬态测量功能，并自动处理测试数据及显示测量结果，测量数据包括瞬时值和最大值。

4、开机预热时间为10 分钟，并进行自动调零。

5、测量单元采用分流式（取样式）技术，测量柴油车的排烟。

采用“空气幕” 技术以保护光学系统免受污染。

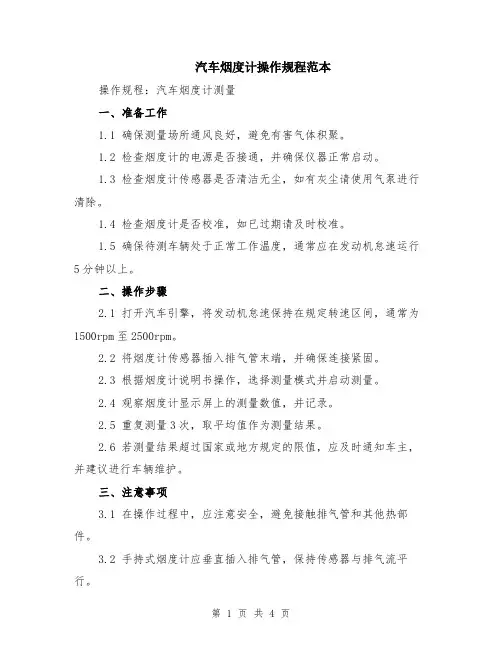

排气分析仪或烟度计操作规程范本操作规程范本：排气分析仪或烟度计1.准备工作1.1 确保排气分析仪或烟度计处于正常工作状态，检查仪器是否有损坏或故障。

1.2 检查传感器是否连接良好，确保传感器与仪器之间的电缆没有损坏或断开。

1.3 确保仪器已经校准并保存了校准参数，以确保测量的准确性。

1.4 检查仪器的电池电量或电源连接，确保仪器有足够的电力供应。

2.操作流程2.1 将排气分析仪或烟度计连接到车辆的尾气排放口，确保连接紧固并且密封良好。

2.2 打开仪器的电源，待仪器启动完成后进行下一步操作。

2.3 根据仪器的界面提示选择相应的测量项目，例如CO、CO2、HC、NOx等。

2.4 根据仪器的界面提示操作，例如按下开始测量按钮，开始进行尾气排放浓度的测量。

2.5 在测量过程中，仪器会不断显示尾气浓度的数值，根据需要，可进行多次测量来确保数据的准确性。

2.6 等待仪器完成测量后，仔细记录测量结果，并及时保存数据以备后续分析和比较。

2.7 注意观察仪器是否有异常提示或报警，如有异常应及时停止测量并排除故障。

3.检查和维护3.1 在操作完成后，及时关闭仪器的电源，并拔掉与车辆的连接。

3.2 清洁仪器表面和传感器，并使用干净的布擦拭干净。

3.3 定期检查和校准仪器，确保仪器的测量准确性。

3.4 定期更换仪器的滤芯，以避免灰尘或污染物影响测量结果。

3.5 经常检查仪器电池电量，如需要更换电池，请按照说明书的要求进行操作。

3.6 在长时间不使用仪器时，应将仪器存放在干燥、通风的地方，避免阳光直射或潮湿环境。

4.安全注意事项4.1 使用排气分析仪或烟度计时，请远离尾气排放口并避免吸入有害气体和颗粒物。

4.2 在测量过程中，严禁将仪器连接到尾气排放尚未充分稀释的故障车辆上，以免危险情况发生。

4.3 操作过程中，不要随意触摸仪器的传感器，避免对传感器造成损坏或误差。

4.4 在操作过程中，注意仪器的稳定性和平衡性，避免仪器意外摔落或碰撞损坏。

烟度计使用方法说明书尊敬的用户：感谢您购买我们的烟度计产品。

我们特别为您提供本使用方法说明书，以便您能够准确地操作和维护烟度计，使其始终保持良好的性能。

请仔细阅读以下内容，并按照步骤进行操作。

1. 产品概述本烟度计采用先进的光学原理和数字化技术，可用于汽车尾气排放烟度监测。

2. 准备工作在使用烟度计之前，您需要进行以下准备工作：a. 确保烟度计已经充电，或插入外部电源。

b. 检查烟度计的传感器和滤波器是否干净，如有污垢，请及时清洁。

c. 将烟度计放置在平稳的台面上，确保其稳定性。

3. 开机与校准a. 按下电源键，烟度计将进入待机状态，待屏幕亮起后即可开始使用。

b. 首次使用或长时间未使用时，需要进行校准。

校准请参照附带的校准器说明书。

c. 在正式测量前，请确保烟度计已经完成校准过程，以获取准确的测量结果。

4. 测量操作a. 将排气管与烟度计连接，确保连接口密封良好。

b. 按下测量键，烟度计将开始吸取排气中的烟尘颗粒，并进行测量。

c. 测量过程中，请保持引擎运转在恒定转速，以确保测量结果的准确性。

d. 测量完成后，烟度计将显示测量结果，并根据国家标准进行分类评价。

e. 如需保存测量结果，请按照烟度计的存储功能进行操作，具体方法请参考烟度计使用手册。

5. 清洁与维护a. 定期清洁烟度计的外壳，使用柔软的布擦拭，避免使用化学溶剂。

b. 清洁烟度计的传感器和滤波器是确保其性能稳定的重要步骤。

请参照烟度计使用手册的清洁指南进行操作。

6. 注意事项a. 使用烟度计时，请遵守所在地区的法律法规，确保合法合规。

b. 在测量过程中，请注意安全，避免接触热表面和旋转部件，以免发生意外伤害。

c. 烟度计仅适用于汽车尾气排放烟度测量，不适用于其他气体或液体的测量。

7. 售后服务如果您在使用过程中遇到任何问题或需要技术支持，请随时联系我们的客服中心，我们将竭诚为您服务。

再次感谢您购买我们的烟度计产品！希望本使用方法说明书能够帮助您正确并顺利地使用该产品。

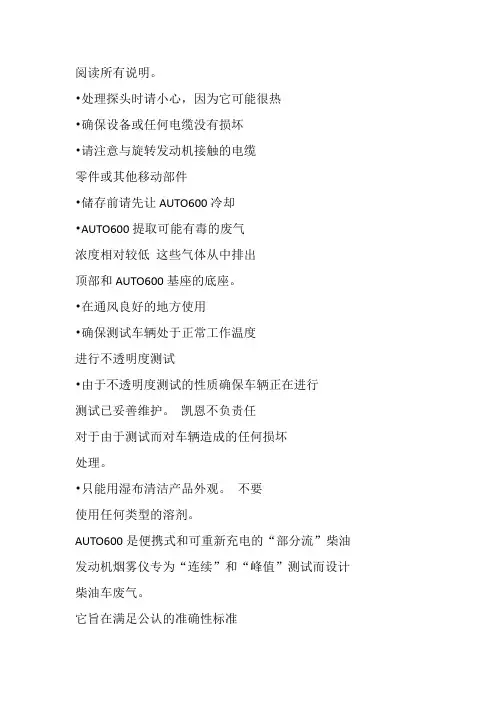

阅读所有说明。

•处理探头时请小心，因为它可能很热•确保设备或任何电缆没有损坏•请注意与旋转发动机接触的电缆零件或其他移动部件•储存前请先让AUTO600冷却•AUTO600提取可能有毒的废气浓度相对较低这些气体从中排出顶部和AUTO600基座的底座。

•在通风良好的地方使用•确保测试车辆处于正常工作温度进行不透明度测试•由于不透明度测试的性质确保车辆正在进行测试已妥善维护。

凯恩不负责任对于由于测试而对车辆造成的任何损坏处理。

•只能用湿布清洁产品外观。

不要使用任何类型的溶剂。

AUTO600是便携式和可重新充电的“部分流”柴油发动机烟雾仪专为“连续”和“峰值”测试而设计柴油车废气。

它旨在满足公认的准确性标准A类（汽车轻商业）和B类重复性（商务车辆。

测量单位为％H（Hartridge单位）和k（/ m）。

包括通过蓝牙连接的坚固的烟雾测量基座单元或者可选地连接到AUTO600提供的手机控制模块易用性和灵活性。

AUTO600通过柔性探头抽取废气样品插入车辆的排气口。

气体通过管道由近似单色可见光源照亮。

该这种光的遮蔽可以准确测量其密度车辆发出的烟雾。

在测试之前，风扇用于向烟管提供清洁的新鲜空气序列。

这是为了确保AUTO600具有准确的零。

烟雾的每一端都有透视的空气幕管子，以防止“烟炱”的镜头，这将改变零校准。

测量管和烟雾输送系统被加热到防止烟雾颗粒的冷凝和损失。

这是为了确保获得准确和可重复的测量。

AUTO600基座具有集成的镍氢（NiMh）电池组可以通过使用市电供电的充电器进行充电。

第一次充电应持续12小时。

当一个连接外部充电器，检测到电源为绿色LED充电器插座上方闪烁。

镍氢电池适用于任何时候充电充电，即使是短时间充电周期。

充电器可以连接到AUTO600不断。

提示：为了最大限度地提高电池使用寿命建议将AUTO600连接到电源充电器或车载直流适配器期。

这确保了在此期间所需的高功率相不会耗尽内部电池。

这会大大提高了电池寿命。

烟度计使用说明书1. 简介烟度计是一种用于测量汽车尾气排放的设备。

它通过分析尾气中颗粒物的浓度来评估车辆的排放情况。

本使用说明书介绍了烟度计的使用方法、操作步骤和注意事项，以确保准确测量和有效监测车辆的排放水平。

2. 设备组成烟度计主要由下列部件组成：2.1 光学系统烟度计的核心部分是光学系统，它由一束激光和一组接收器组成。

激光发射器将激光引导至排气管末端，接收器则分析激光的散射情况来计算颗粒物的浓度。

2.2 显示屏烟度计的显示屏用于展示测量结果和相关信息。

操作人员可以通过显示屏来了解车辆的排放情况。

2.3 操作按钮烟度计上设有一些操作按钮，用于选择测量模式、调整参数和查看历史记录等功能。

3. 使用方法为了准确测量车辆的尾气排放，以下是使用烟度计的步骤和注意事项：3.1 准备工作在使用烟度计之前，确保设备处于正常工作状态。

检查设备的电源和连接线是否正常，确保光学系统无损坏和污染。

3.2 尾气采样将烟度计的光学探头插入车辆的排气管中。

确保探头与排气管充分接触，确保尾气能够准确进入烟度计。

3.3 开始测量按下启动按钮，烟度计将开始测量尾气中的颗粒物浓度。

操作人员可以通过显示屏实时监测测量结果。

3.4 测量结果分析烟度计将显示尾气中颗粒物的浓度值。

操作人员可以根据设备的规格和法律要求，评估车辆的排放情况。

根据需要，可以记录测量结果以备将来参考。

4. 注意事项为了确保准确测量和使用烟度计的顺利进行，请注意以下事项：4.1 设备保养定期清洁和维护烟度计的光学系统，以确保测量的准确性。

另外，定期校准烟度计，确保其始终保持准确的工作状态。

4.2 安全要求使用烟度计时，保持良好的通风环境，避免尾气吸入人体。

同时，确保设备的电源安全，避免电源故障引起的意外情况。

4.3 法规要求在使用烟度计时，了解并遵守相关的法律法规要求。

不同地区可能对车辆的排放标准有不同要求，操作人员需要根据当地法规进行评估和判断。

5. 结论烟度计是一种有效监测车辆尾气排放的设备。
