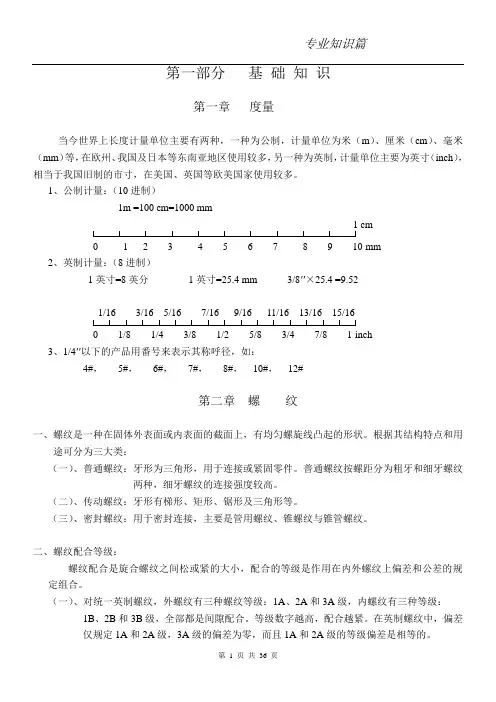

第一部分基础知识第一章度量当今世界上长度计量单位主要有两种，一种为公制，计量单位为米（m）、厘米（cm）、毫米（mm）等，在欧州、我国及日本等东南亚地区使用较多，另一种为英制，计量单位主要为英寸（inch），相当于我国旧制的市寸，在美国、英国等欧美国家使用较多。
1、公制计量：（10进制）1m =100 cm=1000 mm0 1 2 3 4 5 6 7 8 9 10 mm2、英制计量：（8进制）1英寸=8英分1英寸=25.4 mm 3/8''×25.4 =9.520 1/8 1/4 3/8 1/2 5/8 3/4 7/8 1 inch3、1/4''以下的产品用番号来表示其称呼径，如：4#，5#，6#，7#，8#，10#，12#第二章螺纹一、螺纹是一种在固体外表面或内表面的截面上，有均匀螺旋线凸起的形状。
根据其结构特点和用途可分为三大类：（一）、普通螺纹：牙形为三角形，用于连接或紧固零件。
普通螺纹按螺距分为粗牙和细牙螺纹两种，细牙螺纹的连接强度较高。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。
（三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差和公差的规定组合。
（一）、对统一英制螺纹，外螺纹有三种螺纹等级：1A、2A和3A级，内螺纹有三种等级：1B、2B和3B级，全部都是间隙配合。
等级数字越高，配合越紧。
在英制螺纹中，偏差仅规定1A和2A级，3A级的偏差为零，而且1A和2A级的等级偏差是相等的。
等级数目越大公差越小，如图所示：1A1、1A和1B级，非常松的公差等级，其适用于内外螺纹的允差配合。
2、2A和2B级，是英制系列机械紧固件规定最通用的螺纹公差等级。
3、3A和3B级，旋合形成最紧的配合，适用于公差紧的紧固件，用于安全性的关键设计。
4、对外螺纹来说，1A和2A级有一个配合公差，3A级没有。
螺纹及法兰基础知识一、螺纹的基础知识1、螺纹的基本分类按其截面形状（牙型）分：三角形螺纹矩形螺纹梯形螺纹锯齿形螺纹等按螺旋线方向分：左旋右旋，一般用右旋螺纹按用途分：连接螺纹传动螺纹等（应用最广的是连接螺纹）2、连接螺纹分类：普通螺纹、管螺纹普通螺纹分为：普通公制螺纹(M)普通英制螺纹（即统一螺纹UN）管螺纹分为：螺纹密封的管螺纹(R)（55°圆锥管螺纹）非螺纹密封的管螺纹(G) （圆柱管螺纹）美标管螺纹（NPT）（60°圆锥管螺纹）干密封式美制管螺纹（NPTF）3、螺纹标注国家标准规定的标准螺纹标注方法中，第一个字母代表螺纹代号，例如：M表示普通米制螺纹、G表示非螺纹密封的管螺纹、R表示用螺纹密封的管螺纹、Tr表示梯形螺纹等。
第二个数字表示螺纹公称直径，也就是螺纹的大径。
它表示的是螺纹的最大直径，单位为毫米。
往后的符号分别是螺距、旋转、中径公差代号、顶径公差代号、旋合长度代号。
1普通公制螺纹标注(M)M6螺纹标记如下M6 公称直径为6mm的粗牙的普通螺纹M6x1.5 公称直径为6mm，螺距为1.5 mm的细牙的普通螺纹M6x1.5左公称直径为6mm，螺距为1.5 mm，方向为左旋的细牙的普通螺纹2非螺纹密封的管螺纹标注(G) （圆柱管螺纹）1/2螺纹标记如下G1/2 内螺纹G1/2G1/2A A级外螺纹G1/2AG1/2B B级外螺纹G1/2BA,B表示螺纹公差等级代号，对外螺纹分A,B两级标记，对内螺纹不标记，当螺纹左旋时，在公差等级代号后加注“LH”，G1/2-LH,G1/2A-LH3.螺纹密封的管螺纹标注(R) （55°圆锥管螺纹）1/2螺纹标记如下圆锥内螺纹Rc1/2圆柱内螺纹Rp1/2圆锥外螺纹R1/2当螺纹左旋时，在尺寸后加注“LH”。
如R1/2-LH当内外螺纹装配在一起，用斜线分开，左边表示内螺纹，右边表示外螺纹Rc1/2/ R1/2 1/2圆锥内螺纹与1/2圆锥外螺纹配合4.美标管螺纹标注（NPT）（60°圆锥管螺纹）NPT1/2-LHNPT1/260°圆锥管螺纹的特征代号为NPT，对左旋螺纹其后加注“LH”（右旋螺纹不标）4、常用螺纹测绘1）、常用螺纹包括：米制普通螺纹(M) 英寸制普通螺纹（即统一螺纹UN），密封管螺纹(R)、非密封管螺纹(G)、美标管螺纹（NPT）2）、区别：牙型角: 米制、英寸制、美标管螺纹为60°牙型角非密封管螺纹为55°牙型角形成方式：密封管螺纹和美标锥管螺纹的形成母体为圆锥体，其余母体为圆柱体3）、测绘工具：游标卡尺螺纹牙规（55°和60°）4）、测绘方法：a、初步判断螺纹的类型：圆柱螺纹，圆锥螺纹b、利用螺纹牙规测绘处该螺纹的牙距或牙数c、利用游标卡尺测绘处螺纹的大径（外螺纹）或者小径（内螺纹）d、根据b和c两点的测绘结果查螺纹手册得出该螺纹的类型和尺寸e、根据螺纹手册的具体尺寸再次测绘，以保证准确性，如有条件可根据测绘结果利用螺纹塞规复检。
