金线键合技术

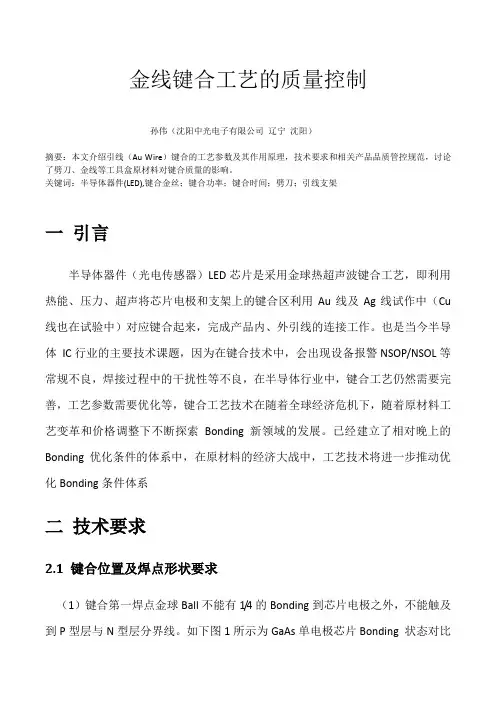

金线键合工艺的质量控制孙伟（沈阳中光电子有限公司辽宁沈阳）摘要：本文介绍引线（Au Wire）键合的工艺参数及其作用原理，技术要求和相关产品品质管控规范，讨论了劈刀、金线等工具盒原材料对键合质量的影响。

关键词：半导体器件(LED),键合金丝；键合功率；键合时间；劈刀；引线支架一引言半导体器件（光电传感器）LED芯片是采用金球热超声波键合工艺，即利用热能、压力、超声将芯片电极和支架上的键合区利用Au线及Ag线试作中（Cu 线也在试验中）对应键合起来，完成产品内、外引线的连接工作。

也是当今半导体IC行业的主要技术课题，因为在键合技术中，会出现设备报警NSOP/NSOL等常规不良，焊接过程中的干扰性等不良，在半导体行业中，键合工艺仍然需要完善，工艺参数需要优化等，键合工艺技术在随着全球经济危机下，随着原材料工艺变革和价格调整下不断探索Bonding新领域的发展。

已经建立了相对晚上的Bonding优化条件的体系中，在原材料的经济大战中，工艺技术将进一步推动优化Bonding条件体系二技术要求2.1 键合位置及焊点形状要求（1）键合第一焊点金球Ball不能有1/4的Bonding到芯片电极之外，不能触及到P型层与N型层分界线。

如下图1所示为GaAs单电极芯片Bonding 状态对比Photo：(2) 第二焊点不得超过支架键合区域范围之内，如图2所示.(3)第一焊点球径A约是引线丝直径Ø的3.5倍（现行1.2MIL金线使用，Ball Size 中心值控制在105um）左右，金球Ball形变均匀良好，引线与球同心，第二焊点形状如楔形，其宽度D约是引线直径Ø的4倍（即目标值：120um）左右，球型厚度H为引线直径Ø的0.6~0.8倍。

金球根部不能有明显的损伤或者变细的现象，第二焊点楔形处不能有明显裂纹。

图3为劈刀作用金球形变Ball形态的示意图。

图4 第二焊点形状：（4）键合后其其他表现技术要求规范：无多余焊丝，无掉片，无损伤芯片，无压伤电极。

镍钯金金线键合机理简析1. 引言镍钯金金线键合是一种常用的微电子封装技术，广泛应用于集成电路、传感器和其他微型器件的制造过程中。

本文将对镍钯金金线键合的机理进行详细分析和解释。

2. 镍钯金金线键合的定义镍钯金金线键合是一种通过热压力焊接方式将金线连接到芯片引脚或封装基板上的技术。

该过程使用了镍钯金合金作为焊料，通过高温和压力将焊料与芯片引脚或封装基板表面结合在一起。

3. 镍钯金焊料的特性3.1 镍钯金焊料的成分镍钯金焊料通常由镍、钯和少量其他元素组成。

其中，镍和钯是主要元素，可以根据具体需求进行调整。

这种组成可以提供良好的导电性能、可靠性和耐腐蚀性能。

3.2 镍钯金焊料的熔点镍钯金焊料具有较低的熔点，通常在400-450摄氏度之间。

这使得焊接过程能够在相对较低的温度下进行，避免对芯片引脚或封装基板造成过大的热应力。

3.3 镍钯金焊料的可靠性镍钯金焊料具有良好的可靠性，能够在长期使用和恶劣环境条件下保持稳定的连接。

这主要归因于焊料中镍和钯的高耐腐蚀性和良好的机械强度。

4. 镍钯金金线键合的工艺流程镍钯金金线键合的工艺流程包括以下几个关键步骤：4.1 表面处理首先，需要对芯片引脚或封装基板表面进行处理，以提供更好的连接性能。

常见的表面处理方法包括清洗、去氧化和涂覆保护层等。

4.2 印刷焊膏接下来，在芯片引脚或封装基板上印刷一层薄薄的焊膏。

这一步骤有助于提高焊接质量和连接可靠性。

4.3 放置金线然后，将金线放置在焊膏上。

金线的直径和长度可以根据具体需求进行选择。

4.4 热压力焊接在金线放置好后，使用热压力焊接机将焊料加热到一定温度，并施加适当的压力。

这使得焊料熔化并与芯片引脚或封装基板表面结合在一起。

4.5 冷却和固化最后，等待焊料冷却和固化，确保连接稳定可靠。

这一步骤通常需要一定的时间。

5. 镍钯金金线键合的机理镍钯金金线键合的机理可以分为以下几个方面：5.1 扩散在焊接过程中，镍钯金焊料与芯片引脚或封装基板表面发生扩散反应。

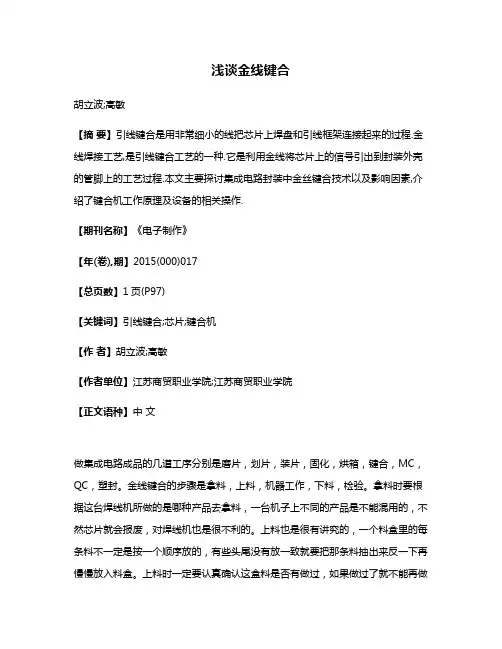

浅谈金线键合胡立波;高敏【摘要】引线键合是用非常细小的线把芯片上焊盘和引线框架连接起来的过程.金线焊接工艺,是引线键合工艺的一种.它是利用金线将芯片上的信号引出到封装外壳的管脚上的工艺过程.本文主要探讨集成电路封装中金丝键合技术以及影响因素,介绍了键合机工作原理及设备的相关操作.【期刊名称】《电子制作》【年(卷),期】2015(000)017【总页数】1页(P97)【关键词】引线键合;芯片;键合机【作者】胡立波;高敏【作者单位】江苏商贸职业学院;江苏商贸职业学院【正文语种】中文做集成电路成品的几道工序分别是磨片，划片，装片，固化，烘箱，键合，MC，QC，塑封。

金线键合的步骤是拿料，上料，机器工作，下料，检验。

拿料时要根据这台焊线机所做的是哪种产品去拿料，一台机子上不同的产品是不能混用的，不然芯片就会报废，对焊线机也是很不利的。

上料也是很有讲究的，一个料盒里的每条料不一定是按一个顺序放的，有些头尾没有放一致就要把那条料抽出来反一下再慢慢放入料盒。

上料时一定要认真确认这盒料是否有做过，如果做过了就不能再做了，不然就会双丝。

更不能把料条前后颠倒，这样所有的焊线就都反了，那么芯片就又要报废了。

在确认以上两点后就把料盒的后出口堵上，防止在机器工作时抖动把料条抖出来。

最主要的就是机器工作了，焊线机包括金线机、铝线机、超声波焊线机，而我们所用的就是金线机。

焊线机主要应用于大功率器件比如：发光二极管、激光管、中小型功率三极管、集成电路和一些特殊半导体器件的内引线焊接。

机器用于实现不同介质的表面焊接，是一种物理变化过程，首先金丝的首端必须经过处理形成球形，并且对焊接的金属表面先进行预热处理，接着金丝球在时间和压力的共同作用下，在金属焊接表面产生朔性变形，使两种介质达到可靠的接触并通过超声波摩擦振动，两种金属原子之间在原子亲和力的作用下形成金属键实现了金丝引线的焊接。

1 键合工艺条件1.1 键合机台压力/功率超声功率使焊线和焊接面松软，产生热能，形成分子相互嵌合合金，改变球形尺寸。

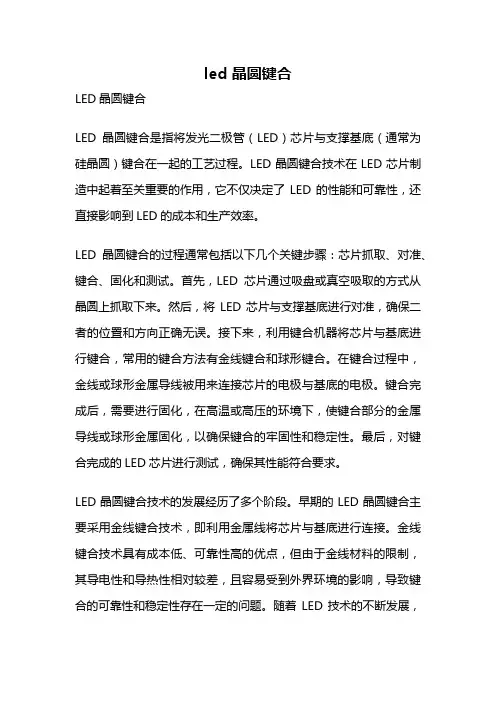

led 晶圆键合LED晶圆键合LED晶圆键合是指将发光二极管（LED）芯片与支撑基底（通常为硅晶圆）键合在一起的工艺过程。

LED晶圆键合技术在LED芯片制造中起着至关重要的作用，它不仅决定了LED的性能和可靠性，还直接影响到LED的成本和生产效率。

LED晶圆键合的过程通常包括以下几个关键步骤：芯片抓取、对准、键合、固化和测试。

首先，LED芯片通过吸盘或真空吸取的方式从晶圆上抓取下来。

然后，将LED芯片与支撑基底进行对准，确保二者的位置和方向正确无误。

接下来，利用键合机器将芯片与基底进行键合，常用的键合方法有金线键合和球形键合。

在键合过程中，金线或球形金属导线被用来连接芯片的电极与基底的电极。

键合完成后，需要进行固化，在高温或高压的环境下，使键合部分的金属导线或球形金属固化，以确保键合的牢固性和稳定性。

最后，对键合完成的LED芯片进行测试，确保其性能符合要求。

LED晶圆键合技术的发展经历了多个阶段。

早期的LED晶圆键合主要采用金线键合技术，即利用金属线将芯片与基底进行连接。

金线键合技术具有成本低、可靠性高的优点，但由于金线材料的限制，其导电性和导热性相对较差，且容易受到外界环境的影响，导致键合的可靠性和稳定性存在一定的问题。

随着LED技术的不断发展，球形键合技术逐渐取代了金线键合技术，成为目前主流的LED晶圆键合方法。

球形键合技术利用球形金属导线代替金线进行键合，相比金线键合，球形键合具有导电性和导热性好、可靠性高、成本低等优势，能够更好地满足高亮度、高功率LED的制造需求。

LED晶圆键合技术的发展不仅改善了LED的性能和可靠性，还提高了LED的生产效率和降低了成本。

通过自动化的键合机器和精密的键合工艺，可以实现对LED芯片的高速、高质量的键合，大大提高了生产效率。

同时，由于新型材料的应用和工艺的改进，LED晶圆键合的成本也得到了有效的控制，使LED的制造成本进一步降低。

然而，LED晶圆键合技术仍然面临一些挑战和改进空间。

引线键合技术
引线键合技术是一种微电子制造中常用的连接技术，其主要原理是通过高温、高压下将金属线与芯片内部电路连接起来。

这种技术具有高可靠性、高密度、低成本等优点，已经成为现代电子制造领域中不可或缺的一部分。

引线键合技术主要分为金线键合和铜线键合两种。

其中，金线键合适用于高端芯片，其使用金属线作为连接材料，可以实现更高的导电性能和更好的耐腐蚀性。

而铜线键合则适用于低端芯片，其使用铜线作为连接材料，成本更低，但相对导电性能和耐腐蚀性略有不足。

引线键合技术的发展是电子制造业不断进步的重要标志。

随着科技的不断发展，引线键合技术也在不断升级，成为连接芯片和封装的主流技术之一。

未来，引线键合技术将会更加高效、智能化，为电子制造业的发展带来更大的推动力。

- 1 -。

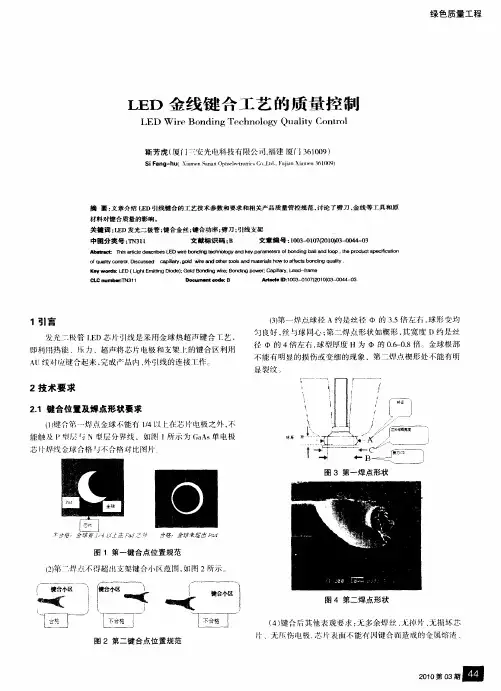

金线键合工艺的质量控制孙伟（沈阳中光电子有限公司辽宁沈阳）摘要：本文介绍引线（Au Wire）键合的工艺参数及其作用原理，技术要求和相关产品品质管控规范，讨论了劈刀、金线等工具盒原材料对键合质量的影响。

关键词：半导体器件(LED),键合金丝；键合功率；键合时间；劈刀；引线支架一引言半导体器件（光电传感器）LED芯片是采用金球热超声波键合工艺，即利用热能、压力、超声将芯片电极和支架上的键合区利用Au线及Ag线试作中（Cu 线也在试验中）对应键合起来，完成产品内、外引线的连接工作。

也是当今半导体IC行业的主要技术课题，因为在键合技术中，会出现设备报警NSOP/NSOL等常规不良，焊接过程中的干扰性等不良，在半导体行业中，键合工艺仍然需要完善，工艺参数需要优化等，键合工艺技术在随着全球经济危机下，随着原材料工艺变革和价格调整下不断探索Bonding新领域的发展。

已经建立了相对晚上的Bonding优化条件的体系中，在原材料的经济大战中，工艺技术将进一步推动优化Bonding条件体系二技术要求2.1 键合位置及焊点形状要求（1）键合第一焊点金球Ball不能有1/4的Bonding到芯片电极之外，不能触及到P型层与N型层分界线。

如下图1所示为GaAs单电极芯片Bonding 状态对比Photo：(2) 第二焊点不得超过支架键合区域范围之内，如图2所示.(3)第一焊点球径A约是引线丝直径Ø的3.5倍（现行1.2MIL金线使用，Ball Size 中心值控制在105um）左右，金球Ball形变均匀良好，引线与球同心，第二焊点形状如楔形，其宽度D约是引线直径Ø的4倍（即目标值：120um）左右，球型厚度H为引线直径Ø的0.6~0.8倍。

金球根部不能有明显的损伤或者变细的现象，第二焊点楔形处不能有明显裂纹。

图3为劈刀作用金球形变Ball形态的示意图。

图4 第二焊点形状：（4）键合后其其他表现技术要求规范：无多余焊丝，无掉片，无损伤芯片，无压伤电极。

键合金丝用途介绍1. 引言键合金丝是一种用于电子封装技术中的关键材料，广泛应用于半导体芯片的制造过程中。

本文将详细介绍键合金丝的定义、分类、特性以及在电子封装中的主要用途。

2. 键合金丝的定义和分类键合金丝，又称焊线或焊丝，是一种用于芯片封装过程中连接芯片与封装基板之间的关键材料。

根据不同的材质和制造工艺，键合金丝可以分为以下几类：2.1 铜线铜线是最常见和广泛使用的键合金丝之一。

它具有良好的导电性能和可焊性，适用于大多数晶圆制造工艺。

铜线通常分为纯铜线和镀铜线两种类型。

2.2 金线金线是一种高档次的键合金丝材料，具有优异的导电性能和可靠性能。

由于其昂贵的成本，金线主要应用于高端芯片制造领域，如高频射频芯片、光通信芯片等。

2.3 铝线铝线是一种低成本的键合金丝，适用于一些对导电性能要求不高的应用场景。

然而，铝线的可靠性相对较差，容易受到氧化和应力影响。

2.4 其他材料除了铜、金、铝之外，还有一些特殊材料的键合金丝被广泛使用，如合金线、镍线等。

这些特殊材料的键合金丝通常具有特定的物理和化学性质，以满足某些特殊应用领域的需求。

3. 键合金丝的特性键合金丝作为芯片封装中的重要材料，具有以下主要特性：3.1 导电性能键合金丝需要具备良好的导电性能，以确保信号传输的可靠性和稳定性。

不同材质的键合金丝在导电性能上有所差异。

3.2 可焊接性键合金丝需要具备良好的可焊接性，以确保与芯片引脚或封装基板之间形成可靠连接。

不同材质和直径的键合金丝在可焊接性上也有所差异。

3.3 可靠性键合金丝需要具备良好的可靠性，能够承受温度、湿度、机械应力等环境因素的影响，保持连接稳定并不易断裂。

3.4 尺寸和直径键合金丝的尺寸和直径对于芯片封装工艺至关重要。

不同封装工艺和应用场景需要选择适当直径和长度的键合金丝。

4. 键合金丝在电子封装中的主要用途键合金丝在电子封装中有多种重要用途，下面将详细介绍其中几个主要应用：4.1 芯片与引脚连接键合金丝被广泛应用于芯片与引脚之间的连接，通过焊接或压力焊等方式实现芯片与封装基板之间的电气连接。

芯片金线键合芯片金线键合技术是半导体封装领域中的一项重要技术，它在芯片制造过程中起着关键的作用。

芯片金线键合是将芯片与封装基板之间的电连接建立起来的过程，通过金线将芯片上的电极与封装基板上的引脚相连接，实现电信号的传输。

金线键合技术的好坏直接影响着芯片的可靠性、稳定性和性能。

芯片金线键合技术的发展离不开材料科学和微电子工艺的进步。

芯片金线键合所使用的金线材料主要有铝线和金线两种。

铝线具有低成本、良好的导电性和可焊接性等优点，广泛应用于大规模集成电路的制造中。

而金线则具有更好的导电性能、稳定性和可靠性，适用于高端芯片的制造。

随着科技的进步，金线键合技术也在不断发展，金线材料的性能得到了优化，使得芯片的可靠性和稳定性得到了进一步的提升。

芯片金线键合技术的过程主要包括金线的成型、对准和焊接三个步骤。

首先，在芯片上进行金线成型，一般采用传统的金属细丝拉伸工艺。

然后，将成型的金线与芯片上的引脚进行对准，确保金线的精准连接。

最后，将金线焊接到封装基板上，形成稳固的连接。

这个过程需要高度精密的设备和技术，以保证金线的正确定位和焊接质量。

任何一个环节出现问题都会导致芯片的失效和性能下降。

芯片金线键合技术在电子产品的制造中扮演着重要的角色。

它不仅对芯片的可靠性和稳定性有直接影响，还对电子产品的性能和寿命有很大影响。

一个好的金线键合工艺能够确保芯片与封装基板之间的电连接稳定，避免电阻和电感等问题的产生，提高电信号传输的速度和质量。

而一个不良的金线键合工艺则会导致电连接不稳定，引起芯片的故障和损坏。

芯片金线键合技术的发展也不断推动着电子产品的进步。

随着科技的不断发展，电子产品的功能越来越强大，尺寸越来越小。

芯片金线键合技术的不断创新和进步，使得芯片的集成度和性能得到了大幅提升，同时也为电子产品的微型化和高性能化提供了可能。

芯片金线键合技术是半导体封装中不可或缺的一环，它对芯片的可靠性和性能有着重要的影响。

随着科技的发展，金线键合技术也在不断创新和进步，为电子产品的制造提供了更好的解决方案。

金线-wafer键合强度标准近年来，随着微电子技术的飞速发展，金线-wafer键合技术作为一种重要的封装工艺，被广泛应用于集成电路、传感器、MEMS器件等领域。

而金线-wafer键合的质量和可靠性直接影响着器件的性能和稳定性，因此制定金线-wafer键合强度标准显得非常重要。

在进行金线-wafer键合强度标准的讨论之前，首先需要对金线-wafer 键合的工艺流程和原理有一个清晰的了解。

金线-wafer键合是指在芯片封装过程中，使用金线将芯片与衬底(wafer)进行连接的一种工艺。

而金线-wafer键合的强度标准，则主要是指金线连接的牢固程度和稳定性。

针对金线-wafer键合强度标准的制定，首先需要考虑的是对金线连接强度的定量分析。

在实际的生产中，可以通过应力测试、拉力测试等手段来对金线-wafer键合的强度进行测试和评估。

通过对多组样品的测试数据进行统计分析，可以得到金线-wafer键合强度的分布规律和标准差，从而为制定强度标准提供依据。

另外，除了定量分析之外，金线-wafer键合强度标准的制定还需要考虑到工艺和材料的影响。

在金线-wafer键合过程中，不同的工艺参数和材料选择都会对键合强度产生影响，因此需要在制定标准时对工艺和材料进行全面考量。

金线的直径、键合温度、压力等工艺参数，以及金线和衬底的材料性质都会对键合强度造成影响，需要在标准中进行详细规定。

除了以上考虑因素外，金线-wafer键合强度标准的制定还需要充分考虑到不同应用场景的需求。

不同的器件在使用过程中会受到不同的环境和应力，对键合强度的要求也会不同。

因此需要根据不同应用场景的需求，针对不同的器件类型和用途，制定相应的键合强度标准，以保证器件在实际使用中的可靠性。

金线-wafer键合强度标准的制定需要充分考虑定量分析、工艺和材料影响以及不同应用场景的需求，才能够为微电子封装行业提供统一的标准和规范。

只有制定了科学合理的强度标准，才能够保证金线-wafer键合技术的质量和可靠性，推动微电子封装行业的持续发展。

焊线总结W/B 金线键合1键合原理:A) 键合实质:a)宏观：通过焊接介质使导体联通的过程.B微观：分子运动形成合金的过程.B)键合工艺的发展史:a)冷压键合.:运用机械冲压键合b)超声波冷压键合.:引入超声研磨概念,在冲压同时运用超声研磨,使键合更良好. 超声研磨是通过换能器传送.换能器是将电能转发成机械能的装置.此键合方式使用50-60 KHZ 低频换能器,多运用于铝线键合.c)超声波热压球键合:在以前的键合工艺上引入温度概念,加快分子运动使键合良好. 以前的机型使用60 KHZ 的换能器；为更好的焊接质量，发展使用大于或等于100 KHZ 的高频换能器。

此键合工艺运用于金线和铜线键合.C) 键合工艺须考虑的物料：a)劈刀b)键合线c)键合区尺寸及厚度d）基板e )D/A 质量1)KnS 自动球键合的键合过程及参数设置:（参照《基本制程参数指导客户版》）3）常见失效分析：A）bond off （不粘）与Peeling（拔铝垫）：bond off （不粘）：为合金生长过少，应适当加大USG，适当减少FORCE，增加Pre-USG 参数,如有必要，需启用Scrub補助。

（若材料晃动，则须尽量避免USG对材料晃动的影响，故须运用较小USG较大Force，启用Scrub補助.）Peeling（拔铝垫）：为合金生长过多，震裂铝层，应适当加大Force，减少USG，增加Init’Force 参数.B）Short tail (线尾短)：为第二焊点粘接不良，适当加大USG和Force，若材料不良，需启用Scrub補助，建议将XY scrub设为5 micn,Scrub cycles 设为3。

（若基板浮动，则须尽量避免USG对材料晃动的影响，故须运用较小USG较大Force，启用Scrub補助.）C）Wire Sway:Case1:Wire sway but loop Base consistent/Capillary Geometry;/Aire tensional problems;/Wire path related;/Wire spool;/Sencond bond parameters related.Case2:Wire sway with inconsistent loop Base/Air Blow at marginally profile too strong;/Wire Pull常见参数含义及运用BOND TIME焊接时间BONE FORCE 焊接压力BONE USG焊接超声USG：超声输出USG MODE：超声输出模式-1：USG POWER 功率输出模式2：USG VOLTS 电压输出模式3：USG CURRENT 电流模式目前而言USG CURRENT的设定使用是可以达到最佳的制程转移效果USG BOND TIME：超音波能量输出的时间Init’l USG Time (%) (Min 0, Max 100)初使焊黏时间百分比来设定初始超音波能量的作用时间，内定设定值是0 msecInit’l USG Level (%) (Min 0, Max 500)依据第一焊黏点的超音波输出能量大小的百分比（Current / Voltage / Power）来设定初始超音波能量的大小内定设定值是100%。

芯片金线键合芯片金线键合是一种常见的芯片封装技术，它在电子设备制造过程中起着重要的作用。

本文将从多个角度介绍芯片金线键合的原理、应用以及相关的发展趋势。

一、芯片金线键合的原理芯片金线键合是将芯片与封装基板之间的电连接通过金线来实现的技术。

它是一种微电子封装工艺，通过焊接金线将芯片的引脚与封装基板上的焊盘相连接，以实现电信号的传输。

芯片金线键合的主要原理包括：焊点的形成、金线的形成和焊接的过程。

焊点的形成是通过将金线与芯片引脚和焊盘相连接，形成一个稳定的电连接。

金线的形成是通过将金线材料加热至熔点，然后利用焊接工具将金线与芯片引脚和焊盘焊接在一起。

焊接的过程是通过控制温度和焊接时间来实现的，以确保焊接的质量和稳定性。

芯片金线键合技术广泛应用于各种电子设备中，包括手机、电脑、电视等消费电子产品，以及汽车电子、医疗电子等工业领域。

它在电子设备制造过程中起着关键的作用，可以实现芯片与封装基板之间的电连接，保证设备的正常工作。

在手机等消费电子产品中，芯片金线键合技术可以实现芯片与封装基板之间的电连接，以实现手机的各种功能，如通信、计算、存储等。

在汽车电子领域，芯片金线键合技术可以实现汽车电子设备的制造，包括车载娱乐系统、导航系统、安全系统等。

三、芯片金线键合的发展趋势随着电子设备的不断发展，芯片金线键合技术也在不断进步和创新。

未来，芯片金线键合技术将朝着以下几个方向发展：1. 高密度键合：随着芯片尺寸的不断缩小，芯片金线键合技术需要实现更高的密度，以适应芯片引脚的增多和更高的数据传输需求。

2. 低温键合：为了避免芯片和封装基板在键合过程中的热应力，芯片金线键合技术将朝着低温键合的方向发展，以提高键合的可靠性和稳定性。

3. 新材料的应用：为了提高芯片金线键合的性能，将引入新材料的应用，如高导电材料、高温材料等，以满足不同应用场景的需求。

4. 自动化生产：为了提高生产效率和降低成本，芯片金线键合技术将朝着自动化生产的方向发展，通过机器人和自动化设备实现键合工艺的自动化。

【金线焊接压力状态如图所示】如下图所示，进行超声波发振的同时也给焊接面施压。

超声波到底是何物？超为どど【关于素子火山口形状】素子火山口形状（焊接面下的电极缺损）发生原因主要是受施压过程中的过强的WB条件/瓷嘴头部形状（锅底形状的角度）影响。

【ＵＳ的设定范围】第一焊接点第二焊接点ＵＳ的范围５０～８０１００～１８０ＵＳ时间的范围３０～６０３０～８０※上表是参考值，是根据过去实际成绩设定的。

②关于压力金线只用超声波摩擦金球是不能焊接的。

所以施加超声波的同时一定要通过换能器施加压力。

从换能器出来的超声波只是横方向的发振，它虽然可以形成第一焊接点形状，但是因为没有纵方向的压力，电极面和金线之间形成共同的结晶。

（即使第一侧的形状没有问题，强度也出不来。

例如：重量轻的兵乓球和重量重的铁球落到板上时，哪个可以跳起来？会嘣地一声跳起来吗？可以想象，跳不起来。

要是跳不起来的话，就得施加压力。

这样球就得有一定的重量。

这种情况就像金线焊接。

金线焊接的压力轻了换能器就会跳起来，重了就会给粘接点带来影响（第一，第二侧）。

这种压力的设定要根据一定的经验进行。

它会因焊接方的材料性质（ＬＥＤ素子／模型etc）和ＵＳ输出功率而有所不同。

【压力的设定范围】第一焊接点第二焊接点压力的范围３０～６０６０～１５０※上表是参考值，是根据过去实际成绩设定的③关于温度（ＷＢ加热器的温度设定）作为金线焊接必不可少的条件，除了ＵＳ（超声波）和压力之外还有温度。

正如前面所述，金线焊接是超声波和加热加压进行的。

温度主要是在施加压力和超声波进行焊接时对第一侧和第二侧进行预热，以便更容易形成共同的结晶。

ＷＢ机的预热温度当然要要使用ＣＢ完了的基板。

设定温度时要注意以下内容。

不要超过银浆软化温度。

银浆一旦超过温度，银浆就会软化而使强度下降。

因为LEDBU使用的是热硬化型的银浆。

不要超过电路板的耐热温度。

如果超过电路板的耐热温度就会使基板膨涨变形，就会造成焊接错位或者基板变色等原因。
