位移传感器原理及应用
位移传感器是一种用于测量物体位置或位移的设备，常用于工业自动化、机械控制、仪器仪表等领域。
它们基于不同的原理来实现位移测量，并将物体的位移转换为电信号输出。
以下是几种常见的位移传感器原理及其应用：
电阻式传感器：电阻式传感器利用物体位移引起的电阻变化来测量位移。
最常见的电阻式传感器是电位计。
它们通常用于测量较小的位移，如角度、线性位移等。
光电式传感器：光电式传感器利用光的特性来测量位移。
例如，光电编码器通过光栅来测量物体的旋转位移，光电传感器利用光敏元件来检测物体的位置变化。
这些传感器通常用于位置控制、机器人导航、印刷和纺织行业等。
电感式传感器：电感式传感器利用磁场的变化来测量位移。
它们通常包含一个线圈和一个磁性物体，当物体位移时，磁场的变化会导致线圈中的感应电压发生变化。
电感式传感器广泛应用于汽车行业、工业自动化和航空航天等领域。
压电式传感器：压电式传感器利用压电材料的特性来测量位移。
当施加力或压力时，压电材料会产生电荷，这可以被测量。
压电传感器常用于精密仪器、医疗设备、机械控制等领域。
容量式传感器：容量式传感器利用电容的变化来测量位移。
当物体靠近或远离电容传感器时，电容的值会发生变化，从而测量位移。
容量式传感器常用于触摸屏、液位测量、位置检测等应用。
这些只是位移传感器的一些常见原理和应用示例，实际上还有其他类型的位移传感器。
选择合适的位移传感器取决于具体的应用要求，如测量范围、精度、环境条件等。
电阻式传感器的原理和应用一、引言电阻式传感器是一种常用的传感器，根据电阻值的变化来检测并测量环境中的物理量。
它可以通过改变电流、电压或物体的位置来改变电阻值，并将这些变化转化为电信号进行测量和控制。
电阻式传感器广泛应用于工业自动化、汽车、电子设备、医疗仪器等领域，本文将介绍电阻式传感器的原理和应用。
二、电阻式传感器的原理电阻式传感器的原理是基于电阻值的变化来测量物理量。
常见的电阻式传感器包括拉压型传感器、温度传感器、位移传感器等。
2.1 拉压型传感器拉压型传感器是通过改变物体所受力大小来改变电阻值。
当物体受到外力作用时，传感器内部的电阻值会随之变化。
利用这种原理，可以测量物体所受的力大小。
拉压型传感器广泛应用于重力感应、压力测量、体重测量等方面。
2.2 温度传感器温度传感器是通过改变物体的温度来改变电阻值。
常见的温度传感器包括热敏电阻、热电偶等。
温度传感器可以根据电阻值的变化来测量物体的温度。
在汽车、电子设备、气象等领域都有广泛的应用。
2.3 位移传感器位移传感器是通过改变物体的位置来改变电阻值。
常见的位移传感器包括线性变阻器、电位器、差分电容传感器等。
位移传感器可以根据电阻值的变化来测量物体的位置，广泛应用于机械控制、自动化等领域。
三、电阻式传感器的应用电阻式传感器具有广泛的应用领域，以下列举了几个常见的应用场景：•工业自动化：电阻式传感器可以用于测量压力、温度、流量等工业参数，实现工业过程的自动化控制。
•汽车行业：电阻式传感器在汽车中的应用十分广泛，用于测量水温、油位、气压等参数，保证汽车的安全运行。
•智能家居：电阻式传感器可以应用于智能家居系统中，通过测量温湿度、烟雾等参数，实现家居设备的智能控制。
•医疗仪器：电阻式传感器在医疗仪器中的应用主要体现在体温计、血压计、心电仪等设备中，实现对人体健康状况的监测和测量。
•环境监测：电阻式传感器可以用于环境监测领域，例如测量大气压力、土壤湿度等参数，用于气象、农业等研究。
位移传感器原理与分类一、工作原理1.电阻式位移传感器：电阻式位移传感器通过电阻变化的方式测量位移。
一种常见的电阻式传感器是电位计，它借助电位计棒的旋转或滑动来改变电阻值，通过测量电阻值的变化来得到位移信息。
2.容量式位移传感器：容量式位移传感器是利用物体移动时电容量的变化来测量位移的。
当测量物体靠近或远离电容的一个极板时，电场线密度会发生变化，从而改变电容量。
常见的容量式位移传感器有平行板电容器和轴向电容器。
3.感应式位移传感器：感应式位移传感器通过感应物体相对电感元件改变的方式来测量位移。
当物体靠近或远离感应线圈时，感应电势会发生变化，从而能够得到位移信息。
感应式位移传感器常用于测量非接触的位移。
4.光电式位移传感器：光电式位移传感器通过光信号的接收和转换来测量位移。
它通常由一对光电二极管（光源和光接收器）组成，当物体移动时阻挡或透过光源和光接收器之间的光线，从而产生电信号进行位移测量。
二、分类1.接触式位移传感器：接触式位移传感器需要物体与传感器之间有物理接触，通过物体的接触或压力来测量位移。
例如，机械式微调电阻可以通过旋转旋钮改变电阻值，从而测量位移。
2.非接触式位移传感器：非接触式位移传感器可以实现物体与传感器之间的无接触测量。
这种传感器常用于需要高精度和高速度的应用。
例如，磁性编码器可以通过感应物体对磁场的变化来测量位移。
3.绝对位移传感器：绝对位移传感器能够直接测量物体的绝对位置，无需参考点。
它能够提供准确的位移信息，在断电后也能够保留位移值。
常见的绝对位移传感器有光栅尺和霍尔效应传感器。
4.相对位移传感器：相对位移传感器只能测量物体相对于参考点的移动，无法给出绝对位置。
相对位移传感器通常需要初始化或标定，以确定参考点。
例如，编码器能够通过计数脉冲的方式测量物体相对于起始点的移动。
总之，位移传感器通过不同的工作原理和分类方式实现位移测量。
根据实际应用需求，选择合适类型的位移传感器可以提供准确的位移信息，满足各种工业和科技领域对位移测量的要求。

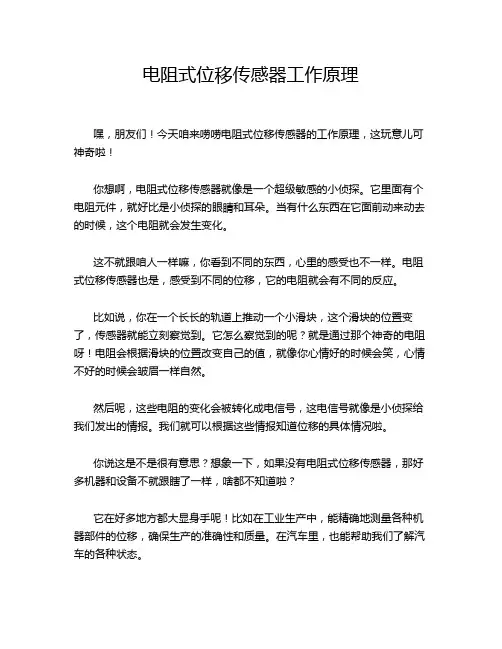

电阻式位移传感器工作原理嘿，朋友们！今天咱来唠唠电阻式位移传感器的工作原理，这玩意儿可神奇啦！你想啊，电阻式位移传感器就像是一个超级敏感的小侦探。
它里面有个电阻元件，就好比是小侦探的眼睛和耳朵。
当有什么东西在它面前动来动去的时候，这个电阻就会发生变化。
这不就跟咱人一样嘛，你看到不同的东西，心里的感受也不一样。
电阻式位移传感器也是，感受到不同的位移，它的电阻就会有不同的反应。
比如说，你在一个长长的轨道上推动一个小滑块，这个滑块的位置变了，传感器就能立刻察觉到。
它怎么察觉到的呢？就是通过那个神奇的电阻呀！电阻会根据滑块的位置改变自己的值，就像你心情好的时候会笑，心情不好的时候会皱眉一样自然。
然后呢，这些电阻的变化会被转化成电信号，这电信号就像是小侦探给我们发出的情报。
我们就可以根据这些情报知道位移的具体情况啦。
你说这是不是很有意思？想象一下，如果没有电阻式位移传感器，那好多机器和设备不就跟瞎了一样，啥都不知道啦？它在好多地方都大显身手呢！比如在工业生产中，能精确地测量各种机器部件的位移，确保生产的准确性和质量。
在汽车里，也能帮助我们了解汽车的各种状态。
而且啊，这电阻式位移传感器还特别耐用，就像一个坚强的战士，不管环境多恶劣，它都能坚守岗位。
它也不挑地方，不管是高温还是低温，潮湿还是干燥，它都能正常工作。
咱生活中的好多东西都离不开它呢，它虽然小小的，但是作用可大啦！难道不是吗？它就像是一个默默奉献的小英雄，在我们看不到的地方发挥着巨大的作用。
所以啊，大家可别小看了这个电阻式位移传感器，它真的是科技的小宝贝呀！它让我们的生活变得更智能、更方便。
下次你再看到什么高科技的设备，说不定里面就有它在辛勤工作呢！原创不易，请尊重原创，谢谢!。
位移传感器原理及应用领域位移传感器是一种用来测量物体或系统位移改变的装置。
它通过将物体的位移转化为信号输出，以实现对位移进行准确测量和监测。
位移传感器在许多领域都有广泛的应用，包括工业自动化、航空航天、建筑工程、医疗设备等。
位移传感器的工作原理有多种，下面列举了几种常见的工作原理：1. 电阻式位移传感器：该传感器利用电阻元件的电阻随物体位移变化而发生变化的原理，将位移转化为电阻值的变化。
2. 容积式位移传感器：该传感器利用物体位移改变容积的原理，通过测量容器内介质的体积变化来获得位移信息。
3. 电感式位移传感器：该传感器利用线圈的电感随物体位移变化而发生变化的原理，将位移转化为电感值的变化。
4. 光电式位移传感器：该传感器利用光电元件的光强随物体位移变化而发生变化的原理，将位移转化为光强值的变化。
5. 压电式位移传感器：该传感器利用压电材料的晶体结构随物体位移变化而发生变化的原理，将位移转化为电荷或电压信号的变化。
位移传感器在工业自动化中的应用非常广泛。
在机械加工、车床、数控机床等设备中，位移传感器可以用来监测加工过程中各个部件的位移和位置，确保加工精度和质量。
在机器人技术中，位移传感器被用来测量和控制机器人各个部件的位移变化，实现协调运动和精准抓取。
在工厂自动化生产线中，位移传感器可以用来监测和控制物料的位移和位置，提高生产效率和质量。
位移传感器在航空航天领域也有重要的应用。
在航空器设计和测试中，位移传感器可以用来测量各个关键部件的位移和变形，确保航空器的结构稳定性和安全性。
在飞行器导航和自动驾驶系统中，位移传感器可以用来测量飞行器的位移和姿态，实现精准的飞行控制。
在建筑工程中，位移传感器可以用来监测和记录建筑物的变形和位移，包括地基的变形、桥梁的位移等。
这对于建筑物的结构安全和稳定性具有重要意义。
在医疗设备领域，位移传感器可以用来测量人体的运动和位移，包括手术机器人的运动、矫形器的调整等。
它们为医生提供了精确而可靠的数据来指导手术和治疗。
位移传感器的工作原理概述：位移传感器是一种用于测量物体位移的装置，广泛应用于工业自动化、机械制造、航空航天等领域。
它能够将物体的位移转化为电信号输出，以实现对位移的准确测量和控制。
本文将详细介绍位移传感器的工作原理及其应用。
一、工作原理：位移传感器的工作原理基于物理量的变化与电信号的转换。
常见的位移传感器有电阻式、电容式、电感式、光电式等多种类型，下面以电阻式位移传感器为例来介绍其工作原理。
1. 电阻式位移传感器：电阻式位移传感器是利用电阻值随着物体位移的变化而发生变化的原理来测量位移的。
它通常由电阻元件和测量电路组成。
（1）电阻元件：电阻元件是位移传感器的核心部分，它通常采用导电材料制成，如碳膜电阻、金属薄膜电阻等。
电阻元件的形状可以是线性的，也可以是非线性的，根据不同的应用需求选择不同的电阻元件。
（2）测量电路：测量电路用于测量电阻元件的电阻值，并将其转化为电信号输出。
常见的测量电路有电压分压法、电流源法等。
其中，电压分压法是最常用的方法，它通过在电阻元件两端加上一个恒定电流，测量电阻元件两端的电压来计算电阻值。
2. 工作过程：电阻式位移传感器的工作过程如下：（1）传感器安装：将位移传感器固定在需要测量位移的物体上，使其能够随着物体的位移而发生相应的变化。
（2）位移测量：当物体发生位移时，位移传感器内部的电阻元件也会随之发生变化。
通过测量电路，可以将电阻元件的变化转化为电信号输出。
（3）信号处理：位移传感器输出的电信号通常需要进行进一步的处理，以满足实际应用的需求。
常见的信号处理方法有放大、滤波、线性化等。
（4）数据显示与控制：经过信号处理后，位移传感器的输出结果可以通过显示装置进行实时显示，也可以通过控制装置进行自动控制。
二、应用领域：位移传感器广泛应用于各个领域，以下列举几个常见的应用领域：1. 工业自动化：位移传感器在工业自动化领域中用于测量机器人的位置、运动轨迹等信息，以实现精准控制和操作。
位移传感器的原理
位移传感器根据不同的原理可以分为多种类型，以下是其中三种常见的位移传感器原理：
1. 电阻式位移传感器
电阻式位移传感器利用电阻值随位移变化的原理来测量位移。
传感器内部包含一条可伸缩或弯曲的电阻材料，当物体位移时，电阻材料的长度或形状会发生变化，导致电阻值发生相应的变化。
通过测量电阻值的变化，可以计算出物体的位移。
2. 容量式位移传感器
容量式位移传感器利用电容值随位移变化的原理来测量位移。
传感器内部包含一对平行金属板，当物体位移时，位于金属板之间的介质的相对位置发生变化，使得电容值随之变化。
通过测量电容值的变化，可以计算出物体的位移。
3. 磁敏式位移传感器
磁敏式位移传感器利用磁场随位移变化的原理来测量位移。
传感器内部包含磁场源和磁敏元件，当物体位移时，会改变磁敏元件所处的磁场强度，从而影响磁敏元件的感应电压或感应电流。
通过测量感应电压或感应电流的变化，可以计算出物体的位移。
以上仅是位移传感器的部分原理介绍，不同类型的位移传感器可能会采用不同的原理来实现位移测量。
位移传感器的工作原理位移传感器是一种常用的测量设备，用于测量物体的位移或位置变化。
它通过将物体的位移转换为电信号来实现测量。
位移传感器的工作原理主要分为接触式和非接触式两种。
接触式位移传感器是通过物体与传感器之间的直接接触来测量位移。
常见的接触式位移传感器包括电阻式传感器和压电传感器。
电阻式传感器利用物体位移引起的电阻变化来测量位移。
它通常由一个固定电阻和一个移动电阻组成，移动电阻随着物体位移而改变，从而改变电阻值。
压电传感器则利用物体位移引起的压电效应来测量位移。
当物体位移时，压电材料会产生电荷，通过测量这个电荷的变化来确定位移大小。
非接触式位移传感器是通过物体与传感器之间的无接触来测量位移。
常见的非接触式位移传感器包括光电传感器、电感传感器和超声波传感器。
光电传感器利用物体位移引起的光强变化来测量位移。
它通常由一个光源和一个光敏元件组成，当物体位移时，光强会发生变化，通过测量光强的变化来确定位移大小。
电感传感器则利用物体位移引起的电感变化来测量位移。
当物体位移时，电感值会发生变化，通过测量电感的变化来确定位移大小。
超声波传感器则利用物体位移引起的超声波传播时间变化来测量位移。
当物体位移时，超声波传播时间会发生变化，通过测量超声波传播时间的变化来确定位移大小。
无论是接触式还是非接触式位移传感器，其工作原理都是通过测量物体位移引起的某种物理量变化来实现位移测量。
不同类型的位移传感器适用于不同的应用场景，选择合适的位移传感器需要考虑测量范围、精度要求、环境条件等因素。
位移传感器在工业自动化、机械制造、航空航天等领域具有广泛的应用前景。
位移传感器工作原理1. 引言位移传感器是一种广泛应用于工业领域的传感器，用于测量物体在空间中的位置变化。
它能够将物体的位移转化为电信号，从而实现对物体位移的精确测量。
本文将介绍位移传感器的工作原理以及常见的类型和应用。
2. 工作原理位移传感器的工作原理基于测量物体相对于参考点的位移或移动距离。
常见的位移传感器工作原理包括电阻式、电感式和光电式等。
2.1 电阻式位移传感器电阻式位移传感器是最常见的一种类型。
它通过测量物体位移时引起的电阻值变化来实现测量。
传感器由一个导电材料形成的电阻元件组成，通常是一条细长的导线。
当物体移动时，它会接触到导线上的电阻元件，改变导电材料的电阻值。
传感器测量这些电阻值的变化，并将其转化为输入电信号，进而实现位移测量。
2.2 电感式位移传感器电感式位移传感器利用物体位移时引起的电感值变化来进行测量。
它由一个线圈和一个心脏型铁芯组成。
当物体靠近或远离线圈时，线圈中的电感值会发生变化。
传感器检测并测量这些电感值的变化，并将其转化为位移信号。
2.3 光电式位移传感器光电式位移传感器是一种基于光学原理的传感器。
它使用光的传播特性来测量物体的位移。
传感器由一个发光二极管和一个接收器（如光敏电阻或光敏二极管）组成。
发光二极管发出光束，当物体位移时，光束会射到接收器上。
传感器测量接收到的光强度变化，并将其转化为位移信号。
3. 常见类型除了上述提到的电阻式、电感式和光电式位移传感器，还有一些其他常见的类型。
3.1 压电式位移传感器压电式位移传感器是一种利用压电效应进行测量的传感器。
当施加压力或力矩到压电器件上时，会产生电荷累积或电场变化，从而使得输出电信号与位移相关。
3.2 超声波位移传感器超声波位移传感器使用声波波束的传输和接收来测量物体的位移。
它通常由一个发射器和一个接收器组成。
发射器发出的声波波束射到物体上，并被接收器接收。
传感器测量声波的传播时间并计算出物体的位移。
4. 应用领域位移传感器在工业领域有着广泛的应用。
电阻式位移传感器也可以叫做电阻式传感器，它是一种应用较早的电参数传感器，种类繁多，应用广泛，其基本原理是将被测物理量的变化转换成与之有对应关系的电阻值的变化，再经过相应的测量电路后，反映出被测量的变化，其实这也就是电阻式的工作原理。
CFWY-IV拉线位移传感器也就是电阻式位移传感器，它属于微型拉线（绳）位移传感器，用来记录测量长度0~2000mm的线性距离、模拟量型和数字量型输出，标准化接口，可以坚固耐用适合短距离，高分辨率的场合，机械公差不影响测量精度；广泛应用于直线导轨系。
一、CFWY-IV拉线位移传感器外形尺寸图
二、CFWY-IV拉线位移传感器主要数据
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及
各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。
公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。
如果您想进一步的了解，可以直接点击官网高灵传感进行在线了解。
位移传感器的工作原理引言概述：位移传感器是一种常见的传感器，广泛应用于工业自动化、机械创造和科学研究等领域。
它能够测量和监测物体的位移变化，并将其转换为电信号输出。
本文将详细介绍位移传感器的工作原理。
正文内容：1. 电阻式位移传感器1.1 变阻器原理：电阻式位移传感器通过测量电阻值的变化来确定位移。
它通常由一个可挪移的滑动电极和一个固定的电阻元件组成。
1.2 电桥原理：电阻式位移传感器还可以采用电桥电路来测量位移。
这种电路通过比较不同电阻值之间的电压差来确定位移。
2. 容积式位移传感器2.1 差压传感器原理：容积式位移传感器利用物体位移引起的容积变化来测量位移。
它通常由一个可变容积的腔体和一个压力传感器组成。
2.2 压电传感器原理：容积式位移传感器还可以采用压电材料来测量位移。
压电材料在受到力的作用下会产生电荷，通过测量电荷的变化来确定位移。
3. 光电式位移传感器3.1 光电编码器原理：光电式位移传感器利用光电编码器来测量位移。
光电编码器通过测量光电传感器接收到的光信号的变化来确定位移。
3.2 激光位移传感器原理：激光位移传感器利用激光束的反射来测量位移。
它通过测量激光束的入射角度和反射角度的变化来确定位移。
4. 磁电式位移传感器4.1 磁阻传感器原理：磁电式位移传感器利用磁阻效应来测量位移。
它通过测量磁场中磁阻元件的电阻变化来确定位移。
4.2 磁感应传感器原理：磁电式位移传感器还可以采用磁感应原理来测量位移。
它通过测量磁场中磁感应元件的电压变化来确定位移。
5. 声波式位移传感器5.1 超声波传感器原理：声波式位移传感器利用超声波的传播时间来测量位移。
它通过测量超声波从发射器发出到接收器接收到的时间差来确定位移。
5.2 声表面波传感器原理：声波式位移传感器还可以采用声表面波原理来测量位移。
它通过测量声表面波在传感器表面传播的时间来确定位移。
总结：位移传感器是一种能够测量和监测物体位移变化的重要传感器。
磁阻式位移传感器原理
磁阻式位移传感器是一种常用的测量位移的传感器，它利用磁阻效应来测量被测物体的位移。
磁阻效应是指在磁场的作用下，物质的电阻会发生变化，从而实现位移的测量。
磁阻式位移传感器的原理是基于磁阻效应和磁场感应原理。
它通常由一个磁阻材料和一个磁场源组成。
磁阻材料可以是铁磁性材料、磁性材料或半导体材料。
磁场源可以是永磁体或电磁体。
当磁场作用于磁阻材料时，磁阻材料的电阻会发生变化。
这是因为磁场改变了磁阻材料内部的磁化状态，从而改变了电子的运动方式，进而改变了电阻。
当磁场的方向、大小或位置发生变化时，磁阻材料的电阻也会相应地发生变化。
磁阻式位移传感器通常采用桥式电路来测量位移。
桥式电路由四个电阻组成，其中一个电阻是磁阻传感器的磁阻材料。
当磁阻材料的电阻发生变化时，桥式电路的电压输出也会相应地发生变化。
通过测量电压输出的变化，可以确定被测物体的位移。
为了提高传感器的灵敏度和精度，常常在磁阻材料的两侧分别加上一个磁场源，使磁场在磁阻材料上形成一个梯度。
这样可以使得磁阻材料上的磁场分布更加均匀，从而提高测量的稳定性和精度。
磁阻式位移传感器具有体积小、重量轻、响应速度快、抗干扰能力
强等优点，广泛应用于工业自动化、机械制造、航空航天等领域。
它可以测量各种物体的位移，如液位、温度、压力等。
磁阻式位移传感器是一种利用磁阻效应来测量位移的传感器。
它通过磁场的作用改变磁阻材料的电阻，从而实现对位移的测量。
磁阻式位移传感器具有体积小、重量轻、响应速度快、抗干扰能力强等优点，广泛应用于工业自动化、机械制造、航空航天等领域。
电阻式位移传感器工作原理大家好，今天我们聊聊电阻式位移传感器，这个听起来有点复杂的东西，其实在很多我们日常生活的科技中都能找到它的身影。
要说这玩意儿的工作原理，其实就是一个很简单的道理——它就像是一个聪明的“测量员”，能告诉我们某个物体的具体位置。
1. 电阻式位移传感器简介1.1 什么是电阻式位移传感器？电阻式位移传感器，听起来像是高大上的名字，其实它就是一种通过电阻变化来测量位移的装置。
你可以把它想象成一个灵敏的“测距器”，能精确地测量出物体的位置变化。
这种传感器在很多地方都能见到，比如汽车、航空航天甚至一些日常家电中。
1.2 它有什么用处？简单来说，这种传感器主要用来精确测量物体的位置。
当物体发生位移时，传感器会根据位移量改变电阻值，进而把这些变化转化为电信号。
比如在汽车里，它能监测发动机的运动；在工业生产中，它能帮助调节机械的运作。
可以说，它的应用范围广泛，几乎无处不在。
2. 电阻式位移传感器的工作原理2.1 基本工作原理电阻式位移传感器的工作原理其实就是电阻的变化。
咱们都知道，电阻和物体的长度、宽度以及材料的性质有关。
当传感器内部的电阻材料发生位移时，它的电阻值也会发生变化。
就像你拉长一根橡皮筋，它的电阻也会变一样。
具体来说，这种传感器通常会用到一个电阻元件，电阻材料在某个支架上固定。
当这个支架发生位移时，电阻材料的长度或者形状会改变，这样电阻值也随之变化。
传感器内的电路会将这种电阻的变化转化为电信号，从而得出物体的位移量。
2.2 详细工作过程让我们详细看看这个过程。
假设我们有一个电阻式位移传感器，它内部有一根电阻丝，这根电阻丝是固定在一个支架上的。
支架的运动会导致电阻丝的拉伸或压缩，从而改变它的电阻值。
传感器通过测量电阻的变化量，进而确定支架的位移量。
举个例子，想象一下你在拉一个橡皮筋，橡皮筋的长度变化了，电阻自然也发生了变化。
电阻式位移传感器就是通过这种变化，来判断橡皮筋被拉长了多少。
电阻式传感器是将被测量，如位移、形变、力、加速度、湿度、温度等这些物理量转换式成电阻值这样的一种器件。
主要有电阻应变式、压阻式、热电阻、热敏、气敏、湿敏等电阻式传感器件。
1、电阻应变式传感器传感器中的电阻应变片具有金属的应变效应，即在外力作用下产生机械形变，从而使电阻值随之发生相应的变化。
电阻应变片主要有金属和半导体两类，金属应变片有金属丝式、箔式、薄膜式之分。
半导体应变片具有灵敏度高（通常是丝式、箔式的几十倍）、横向效应小等优点。
2、压阻式传感器压阻式传感器是根据半导体材料的压阻效应在半导体材料的基片上经扩散电阻而制成的器件。
其基片可直接作为测量传感元件，扩散电阻在基片内接成电桥形式。
当基片受到外力作用而产生形变时，各电阻值将发生变化，电桥就会产生相应的不平衡输出。
用作压阻式传感器的基片（或称膜片）材料主要为硅片和锗片，硅片为敏感材料而制成的硅压阻传感器越来越受到人们的重视，尤其是以测量压力和速度的固态压阻式传感器应用最为普遍。
3、热电阻传感器热电阻传感器主要是利用电阻值随温度变化而变化这一特性来测量温度及与温度有关的参数。
在温度检测精度要求比较高的场合，这种传感器比较适用。
目前较为广泛的热电阻材料为铂、铜、镍等，它们具有电阻温度系数大、线性好、性能稳定、使用温度范围宽、加工容易等特点。
用于测量-200℃～+500℃范围内的温度。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。
位移传感器编程案例什么是位移传感器？在电子工程和自动化领域，位移传感器被用于测量物体的位移或位置。
它们可以将物体的位置变化转化为电信号，从而可以在控制系统中进行处理和分析。
位移传感器广泛应用于机器人、汽车、航空航天等领域，为各种应用提供了非常重要的数据。
位移传感器的类型1. 电阻位移传感器电阻位移传感器是最常见的一种类型，它利用了电阻的变化来测量位移或位置。
根据不同的工作原理，电阻位移传感器又分为电阻条和电阻式磁编码器两种类型。
电阻条电阻条传感器通常由一根细长的电阻带和一个接触电滑动导体组成。
当导体滑动在电阻带上时，导体与电阻的接触面积发生变化，从而导致电阻值的变化。
通过测量电阻值的变化，可以计算出位移或位置的变化。
电阻式磁编码器电阻式磁编码器通过在电阻表面涂覆磁性材料，然后使用磁性导轨或磁栅栏进行测量。
当磁栅栏靠近电阻表面时，会改变电阻的值，从而可以测量位移或位置的变化。
2. 容性位移传感器容性位移传感器利用了电容的变化来测量位移或位置。
当物体靠近传感器时，电容值会发生变化。
通过测量这种电容值的变化，可以得到位移或位置的数据。
3. 光电位移传感器光电位移传感器是利用了光的特性进行测量的。
它由一个光源和一个光电检测器组成。
当物体靠近传感器时，会遮挡光源到光电检测器之间的光线，从而改变光电检测器的输出。
通过测量这种输出变化，可以得到位移或位置的数据。
位移传感器的编程案例以下是一个基于Arduino的位移传感器编程案例，使用电阻条传感器测量位移：1. 硬件准备材料清单：•Arduino开发板•电阻条位移传感器•杜邦线•面包板接线连接：将电阻条传感器的两个接线引脚连接到Arduino开发板上的模拟输入引脚（如A0）。
确保连接正确无误后，将Arduino开发板连接到电脑上。
2. 软件编程使用 Arduino IDE 软件进行编程。
以下是一个简单的程序示例：const int analogPin = A0; // 位移传感器连接的模拟输入引脚int sensorValue = 0; // 存储传感器读数的变量void setup() {Serial.begin(9600); // 初始化串口通信}void loop() {sensorValue = analogRead(analogPin); // 读取传感器的模拟值Serial.println(sensorValue); // 打印传感器值到串口监视器delay(1000); // 延迟1秒}3. 程序说明程序中首先定义了一个模拟输入引脚（analogPin）和一个变量存储传感器读数（sensorValue）的值。
