第六章电压电阻单元测试题二

电压电阻单元测试题(含答案)一、电压电阻选择题1．在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表指针几乎指在零刻度线，电压表指针则有明显偏转，如果把灯L1和L2对调位置，两个表均无示数，该电路中的故障可能是（）A. 灯泡L1断路B. 灯泡L2短路C. 灯泡L2断路D. 两个灯泡都断路【答案】 C【解析】【解答】解：由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，因电压表指针则有明显偏转，所以，电压表两接线柱与电源之间是通路，因电流表指针几乎指在零刻度线，所以，电路断路，即电压表并联部分断路，该电路中的故障可能是灯泡L2断路，故AB错误，C正确；两个灯泡都断路时，电路断路，电压表无示数，故D错误．故选C．【分析】由电路图可知，L1与L2串联，电压表测L2两端的电压，电流表测电路中的电流，电压表指针则有明显偏转说明电压表两接线柱与电源之间是通路，电流表指针几乎指在零刻度线说明电路断路，即电压表并联部分断路，据此进行解答．2．超导现象是20世纪的重大发现之一，科学家发现某些物质在温度很低时，如铅在﹣265.95℃以下，电阻就变成零．若常温下超导体研制成功，则超导体适合做（）A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解：A、保险丝的作用，是当电流过大时，自动熔断来保护电路．B、用超导体做输电线，可以有效地减小电能的损耗．C、线圈的电阻较大，通过滑片位置的改变可以进行调节．D、电炉丝需要电阻较大的材料，才能发出较多的热量．故选B．【分析】由于超导体的电阻为0，则没有内能的产生，不会放热．根据这一特点，分析选项．3．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．故答案为：A．【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．4．相同材料制成的两导体并联在同一电路中，若通过两导体的电流相同，则（）A. 长度较长的导体，其横截面积一定小B. 长度较长的导体，其横截面积一定大C. 长度较长的导体，其横截面积可能小D. 两导体的长度、横截面积一定相同【答案】 B【解析】【解答】ACB．电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积、温度有关，电阻相等时，其他条件相同，长度越长横截面积越大，AC不正确，B符合题意；D. 导体电阻的大小由导体的材料、长度和横截面积决定，同时还受温度的影响，D不正确；故答案为：B.【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.（电阻与加在导体两端的电压和通过的电流无关）5．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联，电流表测量的是电路中的电流，浮子和滑片相连，根据杠杆的原理，浮子上浮时，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中的电流变化．当浮子下浮时，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中的电流变化．【解答】向油箱里加油时，浮子上浮，滑片向下移动，滑动变阻器接入电路的电阻减小，根据公式I=可知，电路中电流增大，电流表示数变大，A正确．燃油消耗下降时，浮子下浮，滑片向上移动，滑动变阻器接入电路的电阻增大，根据公式I=可知，电路中电流变小，电流表示数变小，B错误．燃油全部耗尽时，滑动变阻器接入电路的电阻最大，根据公式I=可知，电路中电流最小，电流表示数最小，C错误．油箱加油过满时，滑动变阻器接入电路的电阻最小，根据公式I=可知，电路中电流最大，电流表示数最大，但还有保护电阻，不至于烧坏电流表，故D错误．故选A．【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用，关键是能正确分析电路的组成，以及滑片移动时引起的电路中电流的变化情况．这是本题的重点也是难点．6．小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。

智慧树知到《电力电子技术》章节测试答案第一章单元测试1、电力电子技术中，电力变换电路包含（）变换。

A:AC/DCB:DC/DCC:DC/ACD:AC/AC正确答案：AC/DC,DC/DC,DC/AC,AC/AC2、（）年，电子管出现，从而开创了电子技术之先河。

A:1904B:1914C:1905D:1915正确答案：19043、1957年，美国通用电气公司研制出第一个( )，因电气性能和控制性能优越，其应用范围迅速扩大。

A:晶闸管B:GTOC:GTRD:IGBT正确答案：晶闸管4、一般认为，电力电子学的诞生是以( )的发明为标志。

A:IGBTB:晶闸管C:GTRD:GTO正确答案：晶闸管5、电力电子技术的发展趋势( )A:向容量更大和更小的两个方向发展B:向集成化方向发展C:向智能化方向发展正确答案：向容量更大和更小的两个方向发展,向集成化方向发展,向智能化方向发展6、电力电子器件按照驱动信号分类，可分为（）A:电流驱动型B:电压驱动型C:混合型正确答案：电流驱动型,电压驱动型7、电力电子器件按照器件内部电子和空穴两种载流子参与导电的情况分为( )。

A:单极型器件B:双极型器件C:复合型器件正确答案：单极型器件,双极型器件,复合型器件8、电力电子器件按照其控制器通断的能力分为（）器件。

A:半控型B:全控型C:不控型正确答案：半控型,全控型,不控型9、电力电子器件组成的系统，一般由（）组成。

A:控制电路B:驱动电路C:电力电子器件D:保护电路正确答案：控制电路,驱动电路,电力电子器件,保护电路第二章单元测试1、晶闸管稳定导通的条件（）A:晶闸管阳极电流大于晶闸管的擎住电流B:晶闸管阳极电流小于晶闸管的擎住电流C:晶闸管阳极电流大于晶闸管的维持电流D:晶闸管阳极电流小于晶闸管的维持电流正确答案：晶闸管阳极电流大于晶闸管的擎住电流2、已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（）A:减小至维持电流以下B:减小至擎住电流以下C:减小至门极触发电流以下D:减小至5A以下正确答案：减小至维持电流以下3、为限制功率晶体管的饱和深度，减少存储时间，桓流驱动电路经常采用（）A:du/dt抑制电路B:抗饱和电路C:di/dt抑制电路D:吸收电路正确答案：抗饱和电路4、IGBT是一个复合型的器件，它是（）A:GTR驱动的MOSFETB:MOSFET驱动的GTRC:MOSFET驱动的晶闸管D:MOSFET驱动的GTO正确答案：MOSFET驱动的GTR5、晶闸管触发电路中，若改变（）的大小，则输出脉冲产生相位移动，达到移相控制的目的。

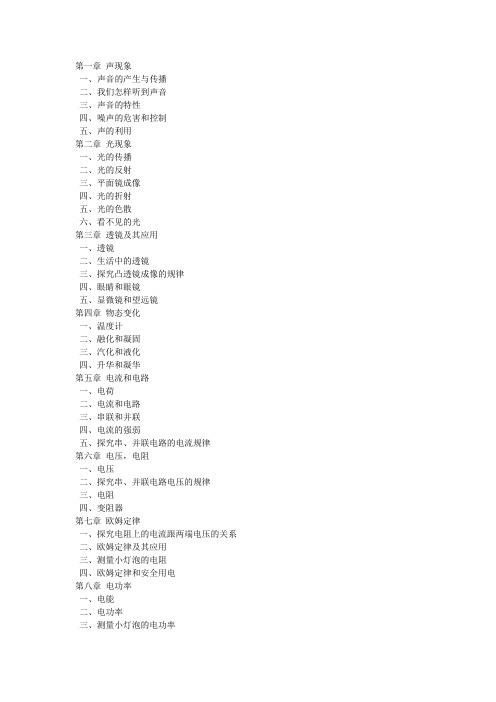

第一章声现象一、声音的产生与传播二、我们怎样听到声音三、声音的特性四、噪声的危害和控制五、声的利用第二章光现象一、光的传播二、光的反射三、平面镜成像四、光的折射五、光的色散六、看不见的光第三章透镜及其应用一、透镜二、生活中的透镜三、探究凸透镜成像的规律四、眼睛和眼镜五、显微镜和望远镜第四章物态变化一、温度计二、融化和凝固三、汽化和液化四、升华和凝华第五章电流和电路一、电荷二、电流和电路三、串联和并联四、电流的强弱五、探究串、并联电路的电流规律第六章电压，电阻一、电压二、探究串、并联电路电压的规律三、电阻四、变阻器第七章欧姆定律一、探究电阻上的电流跟两端电压的关系二、欧姆定律及其应用三、测量小灯泡的电阻四、欧姆定律和安全用电第八章电功率一、电能二、电功率三、测量小灯泡的电功率四、电与热五、电功率和安全用电六、生活用电常识第九章电与磁一、磁现象二、磁场三、电生磁四、电磁铁五、电磁继电器和扬声器六、电动机七、磁生电第十章信息的传递一、现代顺风耳—电话二、电磁波的海洋三、广播、电视和移动通信四、越来越宽的信息之路《声现象》综合测试题（参考答案）山东威海新都中学杨龙飞一、选择题1．B 2．C 3．D 4．C 5．D 6．C 7．C 8．A 9．BCD 10．CD二、填空题11．音调响度12．音色响度空气13．传播过程14．声源处传播过程中人耳处15．传声固体传声16．（1）响度（2）音色（3）音调17．面板振动发声物体在振动18．鱼、人（鱼、鸟） 19．空气 1×10320．远处隆隆的雷声预示着一场可能的大雨；铁路工人用铁锤敲击钢轨，会从异常的声音中发现松动的螺栓；医生通过听诊器可以了解病人心、肺的工作状况等等。

三、实验探究问答题21．（1）无规则的杂乱无章；（2）声源；传播；人耳；（3）①建议学校依靠环保部门，依法清除学校附近的噪声源；②改进噪声发生处的设备，减弱噪声；③关上教室的门窗；④在教室周围多种树等。

八年级物理第六章《电压电阻》知识点题型说明：滑动变阻器，本单元只要求掌握工作原理、电路图及根据要求选择下椄线柱即可。

重点熟悉①电压表的使用、②电路故障的原因和解决、③串并联电路的电流电压规律、④电阻是导体本身属性，与电流电压无关。

相关内容的知识结构：1..电源的作用（概念：电源是提供电压的装置，电源将其它形式的能量转化为电能。

） 例1：关于电源及其作用，下列说法中正确的是（ ）A 、电源是可以创造电能的设备B 、接有电源的电路中一定会形成电流C 、如果电路中的电源提供3V 电压，那么通过电路中每一点电压都是3VD 、如果把闭合电路中的电源换成更高电压的电源，那么电流会比原来大例2：干电池是一种常用、方便的电源，以下关于干电池的说法中正确的是（ ）A 、有的干电池提供直流电，有的干电池提供交流电B 、干电池是把电能转化为化学能的装置C 、常用的1号、2号、5号、7号干电池的电压随号数的增大而增大D 、多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境。

所以，废弃的干电池应该集中分类处理。

2.电流与电压的关系概念：产生持续电流的条件是：①有电源，②闭合电路 理解：有电流一定有电压，有电压不一定有电流。

例3：下列关于“电压使电路中形成了电流”的理解，正确的是（ ）．A ．有电压时，电路中就一定有电流B ．电路中有电流时就一定有电压C ．电流和电压总是同时存在D ．以上说法都不正确 例4：下列说法中，正确的是（ ）A 、电路两端只要有电压就一定有电流B 、电压是形成电流的原因C 、电路断开后，电路中没有电流了，因此电路两端电压为零D 、电路中没有电源也可以有电压存在电压的作用：使电路中形成电流 电压的单位：国际单位是伏特（V ） 电压表的符号 测量（电压表） 电压表量程和读数 电压表的使用 串联：U ＝U 1＋U 2 串联、并联电路电压的关系 并联：U ＝U 1＝U 2电流的形成：电荷的定向移动形成电流电流的方向：从电源正极→用电器→电源负极 电流的单位：国际单位是安培（A ） 电流表的符号测量（电流表） 电流表量程和读数电流表的使用 串联：I ＝I 1＝I 2串联、并联电路电流的关系 并联：I ＝I 1＋I 2 电阻的概念：导体对电流的阻碍作用 电阻的单位：国际单位是欧姆（Ω） 材料 影响电阻大小的因素 长度 横截面积 结构：金属杆、滑片、电阻丝、瓷筒 滑动变阻器 原理：改变电阻丝长度来改变电阻 使用：“一上一下”电压（U ） 电流（I ） 电阻（R ） 阻碍 形成3. 常见电压值（一节干电池电压、一节蓄电池电压、家庭电路电压、人体安全电压、手机电池电压） 例5：下列电压中对人体安全的电压是（ ） A 、24V B 、45V C 、220V D 、380V 例6：我国家庭电路的电压是( )A 、220VB 、1.5VC 、36VD 、380V4.电池的串联和并联（概念：串联电池组的总电压等于每节电池电压之和。

第六章电压电阻测试题一、选择题：（每题3分，共计39分）姓名＿＿＿＿＿1．一个电动机所需电压是6V，下列做法符合要求的是（）A．4节蓄电池串联 B．4节蓄电池并联 C．4节干电池串联 D．4节干电池并联2．在通常情况下，均属于导体的是（）A.人体；海水；干木材B．橡胶；铁钉；陶瓷C．硬币；石墨；铜块D．水银；塑料；盐酸3．小颖同学在使用电压表时，发现电压表的指针向没有刻度的方向偏转，关于产生这一现象的原因的分析正确的是（）A．电压表的量程选择太大B．电压表的量程选择太小C．电压表的正负接线柱接反了 D．电压表串联在被测电路中4．（2011四川广安）如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是( ) A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值5．如图，L是灯泡，且两灯均均发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法正确的是（）A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表6．经过下列处理后，电阻器的电阻不发生变化的是（）A．将电阻拉长 B．将电阻压扁C．给电阻加热 D．使电阻两端的电压增大7．家用白炽灯的灯丝烧断后，若把灯丝小心地搭在一起，我们会发现灯泡将比以前更亮，这是因为搭好的灯丝的电阻（）A．变大了B．变小了 C．没有变化D．以上三种情况都有可能8L2两端的电压，其中正确的是（）9．（2011山东临沂）如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是A.灯泡变亮，电流表的示数变大B.灯泡变暗，电流表的示数变小C.灯泡亮度不变，电流表的示数变大D.灯泡亮度不变，电流表的示数变小10．如图所示，小平做实验时将电压表串联在电路中了，那么闭合开关后，会出现的情况为（）A．灯泡的灯丝烧断 B．电压表一定烧坏C．电源损坏 D．电压表指针有明显偏转11．（2011四川广安）把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是( )A．水果电池把化学能转化为电能B．水果电池把电能转化为化学能C．水果电池把内能转化为电能D．金属片B是水果电池的正极12．(2011江苏泰州)小明用如图3所示的电路，探究影响金属丝电阻大小的因素，他手边除了有电路中的器材外，还有一根金属丝，则（）A．只能探究电阻与金属丝长度的关系B．只能探究电阻与金属丝横截面积的关系C．电阻与金属丝长度、横截面积的关系都能探究D．电阻与金属丝长度、横截面积的关系都不能探究13、如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为（）A、1.2V，6VB、6V，1.2VC、4.8V，1.2VD、1.2V，4.8V二、填空题（每空1分，共25分）1．电阻的单位是_______，电压的单位是，家庭电路的电压是，一节干电池的电压是_______V，大量事实表明，＿＿＿＿＿＿＿＿V的电压才是对人体安全的电压。

图5电路、电流、电压、电阻综合测试题说明：1.本卷共有四大题，26小题. 全卷满分100分，考试时间为120分钟.2.考试中书写单位时，均要求用字母标注，整卷三次以上未用字母标注的，最多可扣1分.一、填空题（共16分，每空1分）1．如图1示，当开关S 闭合后，要使电阻R 1、R 2并联，甲表是 、乙表是 。

(选填“电流表”或“电压表”)2．通常情况下，干燥的木板是绝缘体，但是在潮湿的天气里，木板也会成为_________。

这说明导体和绝缘体之间没有绝对的_________。

3．丝绸摩擦过的玻璃棒和不带电的验电器金属球接触，会发现验电器金属箔片张开， 如图（2）甲所示，原因是__________。

若将另一带电小球与验电器金属球接触， 发现箔片闭合，如图（2）乙所示，则此带电小球带 电。

4．永刚同学家中有洗衣机一台，工作电流为1．2 A ；电冰箱一台，工作电流为1．2 A ； 日光灯5盏，工作电流均为180 mA ；电视机一台，工作电流为500 mA ；电磁炉一个，工作 电流为4 A 。

他家的进户保险丝允许通过的最大电流是10 A ，他家的这些用电器_______同时使用（填“能”或“不能”），理由是________________。

5．如图3(a)所示电路中，当闭合开关后，两个电压表指针偏 转均为图 (b)所示，则电阻Ｒ1两端的电压为 ， Ｒ2两端的电压为 。

6．家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是_________联，开关与电灯之间的连接方式是_________联。

7．某导体两端的电压为6伏，10秒内通过导体横截面的电荷量为3库，则通过导体的电流为_______安，如果该导体两端的电压变为12伏，则该导体的电阻为_______欧。

8．如图4，电源电压为12V ，电压表示数为4V ，则两灯泡是______联，L 1两端的电压是_____V ，。

二、选择题（共20分，把你认为正确的答案序号填写在题后的括号内.第9～12小题，每小题只有一个正确答案，每小题3分；第13、14小题为不定项选择，每小题有一个或几个正确答案，每小题4分，全部选择正确得4分.不定项选择正确但不全得2分，不选、多选或错选得0分）9．某同学看到一条通电导线某处绝缘皮因损坏而裸露，为防止触电事故，他想临时将损坏处包起来，可是，他手边没有绝缘胶带，他可以选用下列材料中的（ ）A ．锡箔纸B ．塑料纸C ．湿布条D ．废铁片10．在如图5所示的电路中，当开关S 闭合后，电压表示数为6V ；当开关S 断开时，电压表示数为4V ，则此时灯L 1和L 2两端的电压分别为： （ ） A 、6V 4V B 、4V 6V C 、2V 4V D 、4V 2V 11．白炽灯丝断了，再搭接上接入原电路中，则 ( )A.电灯会变亮，因为电阻减小而电流增大B.电灯会变亮，因为电阻增大而热量增多图4图2甲图351V0 12(a)C.电灯会变暗，因为电阻增大而电流减小D.电灯亮度不变，因为电源电压不变12．击剑比赛中，当甲方运动员的剑(图中用“S甲”表示)击中乙方的导电服时，电路导通，乙方指示灯亮。

第十六章《电压 电阻》单元测试题6一、单项选择题（每题2分，共34分） 1．下图1是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是（ ）2．在下图2所示的电路中，电压U 不变，开关K 闭合后，下列说法正确的是（ ）A ．电流表的读数增大B ．电流表的读数减小C ．电压表的读数增大D ．电压表的读数减小 3．下面的几种叙述中，哪一种是并联电路的特征？（ ）A ．电路中每一处的电流都相等B ．电路中任何一处断开都会引起断路C ．各条支路上的电压都相等D ．电路上各部分电压之和等于总电压 4．物理研究中常常用到“控制变量法”、“等效替代法”、“模型法”、“类比法”等方法，研究电流时把它与水流相比，采用的研究方法的是（ ） A ．控制变量法 B ．等效替代法 C ．类比法 D ．模型法5．如图3所示，闭合开关s ，滑动变阻器的滑片P 向右移动时，电流表的示数将 ( )A ．变大B ．变小C ．不变D ．无法确定6．在图4（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A ．4.8V ，1.2V ；B ．6V ，1.2V ；C ．1.2V ，6V ；D ．1.2V ，4.8V. 7．关于导体的电阻，下列说法中正确的是（ ）A ．锰铜丝的电阻比铜丝的电阻大B ．粗细相同的导线，长的电阻较大C ．长短相同的导线，细的电阻较大D ．同种材料制成的长短一样的两条导线，粗的电阻较大8．如图5所示的电路中，闭合开关S 后，小灯泡L 1、L 2都正常发光，电表完好，如果将电压表电流表互换，那么将出现的情况是（ ）A ．电压表示数不变，灯泡L 1、L 2不亮B ．电压表示数变小，灯泡L 1、L 2变亮C ．电流表示数变小，灯泡L 1、L 2变亮D ．电流表、电源烧坏，灯泡L 1、L 2不亮 9．下列说法正确的是（ ）A ．通过导体的电流为零，导体的电阻也为零B ．通过导体的电流越大，导体的电阻一定越小C ．导体两端的电压为零，导体的电阻也为零D ．导体的电阻是导体本身的一种性质 10．给你两根长度相同但横截面积不同的镍铬合金线、一个电源、一只电流表、一只滑动变阻器、一个开关、若干根导线，现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。

一、单项选择题（每小题3分，共30分）1.一节新干电池的电压是（）A.1.5VB.15VC.36VD.220V2.如图所示的电路中，当接通开关S后，电压表的示数表示（）A.L1两端电压B.L2两端电压C.电源电压D.L1和L2两端电压3.A、B、C、D四根导线，其中A、B、C是铝线，D是镍铬合金线，A、B粗细相同，A比B短，B、C长度一样，B比C粗，D、C长短粗细都一样，则四根导线按其阻值大小排列顺序应是（）A.R A>R B>R C>R DB.R D>R C>R B>R AC.R D>R A>R B>R CD.R C>R B>R A>R D4.如图所示的变阻器四种不同接法的电路中，闭合开关后，当滑片向右移动时，电路中灯泡变亮的是（）5.如图所示，是一种自动测定油箱内液面高度的装置。

R是电照，是滑动变阻器，从油量表(由电流表改装而成)指针所指的刻度就可以知道油面的高度，它的工作过程是（）A.油面升高，变大，油量表的指针偏转较小B.油面升高，变小，油量表的指针偏转较大C.油面降低，变小，油量表的指针偏转较大D.油面降低，变大，油量表的指针偏转较大6.给你两根长度相同但横截面积不同的镇络合金线、一个电源，一只电流表、一只滑动变阻器、一个开关，若干椒导线，现需要研究的课题有：①导体的电阻跟它的横截而积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系，利用上述实验器材。

可以完成的研究课题是（）A.只有①B.只有②C.①和②D.①、②和③7.如图所示，小明把电压表与灯泡串联，闭合开关后，则（）A.电压表有示数，电流表示数几乎为零B.两表都有示数C.电流表有示数，电压表示数几乎为零D.两表示数都几乎为零8.如图所示的电路中，电源电压保持不变，闭合开关S后、灯L1，L2都发光。

一秒时间后，其中一盏灯突然熄灭，观察电压表的示数不变，而电流表的示数变小，产生这一现象的原因是（）A.灯L1开路B.灯L1短路 C灯L2开路D.灯L2短路9.如图所示，当开关S1断开，S2接通时，电压表读数为 4.5V，当开关S1接通，S2断开时，电压表的示数为 2.lV，那么，当S1、S2均断开时，小灯泡L1和L2两端的电压分别为（）A.2.1V 4.5VB.2.4V2.1VC.4.5V 6.6VD.4.5V 2.1V10.如图所示的电路中，S闭合后，下列各种情况正确的是（）A.如果甲、乙、丙是电压表，当S1闭合后，则U丙=U甲=U乙B.如果甲是电压表，乙、丙是电流表，S1断开形成串联电路C.电路中甲表和乙表可以同时是电流表D.如果电路是并联电路，则乙表的示数大于丙表的示数二、填空题（每空2分，共24分）11.如图所示是滑动变阻器的结构示意图。

八年级物理(下)第六章单元检测题班级 学号 姓名一、 单选题。

(每小题3分，共45分)1、导体的电阻大小与下列哪个因素无关( )。

A 导体的长度B 导体材料C 导体的横截面积D 导体的电流2、教室内两盏照明灯都在工作，其中灯L 1很亮，灯L 2很暗，则此时两盏灯两端的电压关系为( )。

A L 1最大B L 2最大C 一样大D 无法确定3、如图6—1所示的电路，开关闭合后，电压表V 1的示数为2.4V ，V 2的示数为4.6V ，则L 2两端的电压为( )。

A 2.4VB 4.6VC 2.2VD 7V4、将图6—2中的变阻器接入电路中，要滑片向左移动时电阻变小，下列哪种接法正确( )。

A a 和bB c 和dC d 和bD c 和b5、一段导体接在9V 的电源上时，导体中的电流为1A ，导体的电阻为9Ω，若将这段导体接在3V 的电源上，则导体的电阻为( )。

A 9Ω B 6Ω C 3Ω D 由9Ω变为3Ω6、如图6—3所示的电路中，能用电压表正确测出灯L 1两端电压的是( )。

A B 6—3 C D7、若把两只标有“100Ω 1.5A”和“50Ω 1A”的滑动变阻器串联起来使用，则电路中允许通过的最大电流为( )。

A 1.5AB 1AC 0.5AD 2.5A8、下列四种物质中，都属于绝缘体的是( )。

A 水银、玻璃、油B 玻璃、石墨、纯净的水C 塑料、橡胶、陶瓷D 干木柴、陶瓷、海水9、如图6—4所示，L1和L2两盏灯都不亮，电流表的指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是( )。

A L1的灯丝断了B L2的灯丝断了C 电流表损坏了D L2灯口处短路10、如图6—5所示，电源电压不变，开关S 闭合，电压表的示数将( )。

A 不变B 变大C 变为零D 变小但不为零11、节日里安装彩灯，现在手头有几十个彩灯，工作时两端电压都不超过6.3V ，只能用家庭电路供电，则最好的办法是( )。
