继电器控制部分-3

时间继电器控制三相异步电动机延时正反转一、实训目的1、了解时间继电器控制三相异步电动机延时正反转电路的基本原理。

2、熟悉时间继电器控制三相异步电动机延时正反转电路的控制过程。

3、掌握时间继电器控制三相异步电动机延时正反转电路的接线技能。

5、熟悉各控制元器件的工作原理及构造。

二、实验内容1、时间继电器控制三相异步电动机延时正反转主回路参考原理图如图所示。

2、时间继电器控制三相异步电动机延时正反转控制回路参考原理图如图所示。

（a）主回路原理图（b）控制回路原理图图时间继电器控制三相异步电动机延时正反转电路参考原理图三、实训器材三相鼠笼式异步电动机1台，交流接触器2个，热继电器1个，按钮开关3个，指示灯3个，熔断器3个，时间继电器2个，小型三相断路器1个，小型两相断路器1个，连接导线及相关工具若干。

四、工作原理在三相鼠笼式异步电动机延时正反转控制线路中，通过时间继电器延时时间的设定来控制电动机正反转工作的时间，实现正反转自动切换，图中HL1为电动机正转指示灯，HL2为电动机反转指示灯，HL3为停止指示灯。

通过交流接触器的交替动作而控制电动机的供电相序从而实现控制正反转。

本训练项目采用时间继电器互锁延时正反转控制线路，具有如下特点：按时间原则控制电路的特点是各个动作之间有一定的时间间隔，使用的元件主要是时间继电器。

时间继电器是一种延时动作的继电器，它从接受信号（如线圈带电）到执行动作（如触点动作）具有一定的时间间隔，此时间间隔可按需要预先整定，以协调和控制生产机械的各种动作。

时间继电器的种类通常有电磁式、电动式、空气式和电子式等。

其基本功能可分为两类，即通电延时式和断电延时式，有的还带有瞬时动作式的触头。

时间继电器根据型号的不同，其可设定延时时间也不同，实训装置所提供的时间继电器的延时时间可在1s～999s范围内调节。

为了避免接触器KM1（正转）、KM2（反转）同时得电吸合造成三相电源短路，在KM1（KM2）线圈支路中串接有KM1（KM2）、KT2（KT1）动断触头，他们保证了线路工作时KM1、KM2不会同时得电，以达到互锁的目的。

1

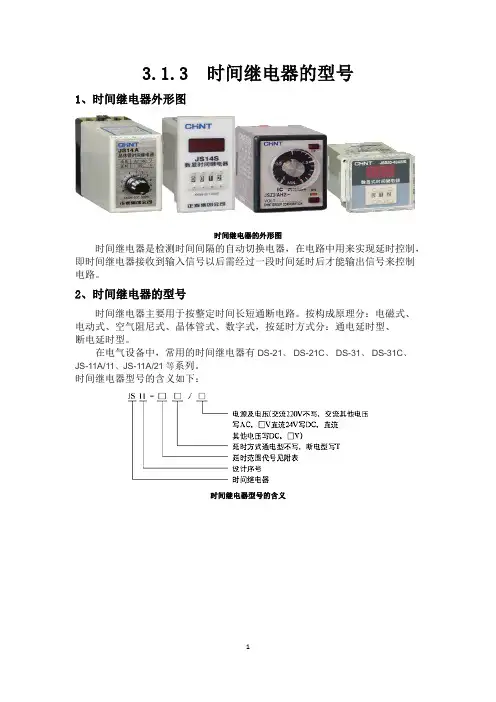

3.1.3 时间继电器的型号
1、时间继电器外形图
时间继电器的外形图
时间继电器是检测时间间隔的自动切换电器，在电路中用来实现延时控制，即时间继电器接收到输入信号以后需经过一段时间延时后才能输出信号来控制电路。

2、时间继电器的型号
时间继电器主要用于按整定时间长短通断电路。

按构成原理分：电磁式、 电动式、空气阻尼式、晶体管式、数字式，按延时方式分：通电延时型、 断电延时型。

在电气设备中，常用的时间继电器有DS-21、 DS-21C 、 DS-31、
DS-31C 、 JS-11A/11、JS-11A/21等系列。

时间继电器型号的含义如下：
时间继电器型号的含义。

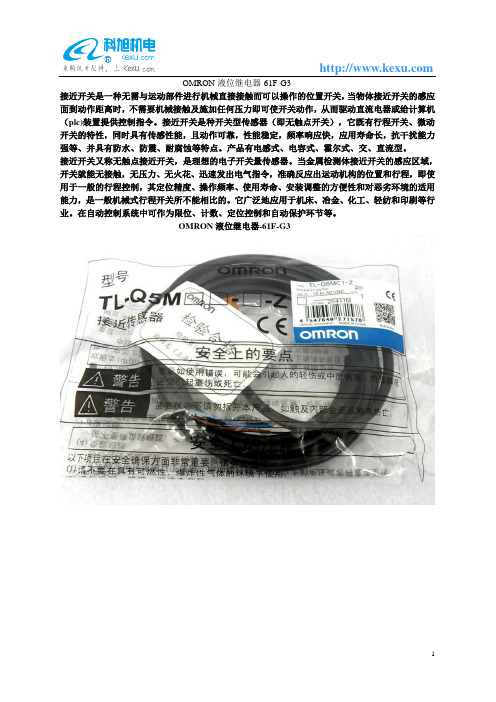

OMRON液位继电器-61F-G3
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

OMRON液位继电器-61F-G3。

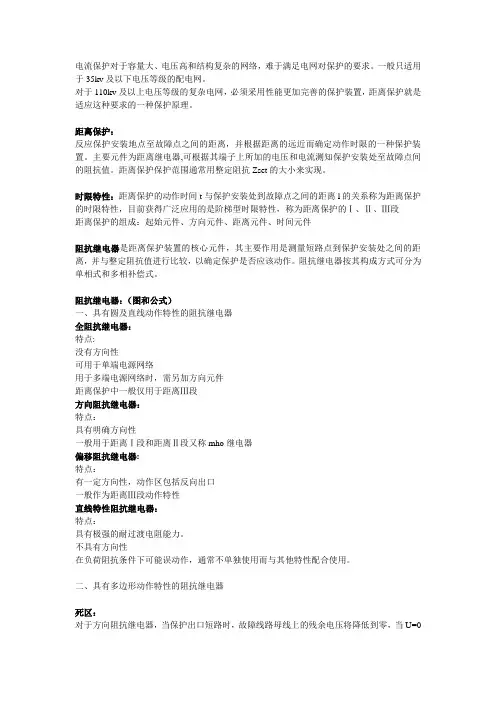

继电器控制实验报告篇一：继电保护实验报告实验一电磁型电流继电器和电压继电器实验一．实验目的1．熟悉DL型电流继电器和DY 型电压继电器的实际结构，工作原理、基本特性。

2．掌握动作电流、动作电压参数的整定。

二．实验原理线圈导通时，衔铁克服游丝的反作用力矩而动作，使动合触点闭合。

转动刻度盘上的指针，可改变游丝的力矩，从而改变继电器的动作值。

改变线圈的串联并联，可获得不同的额定值。

三．实验设备四．实验内容1. 整定点的动作值、返回值及返回系数测试（1）电流继电器的动作电流和返回电流测试：返回系数是返回与动作电流的比值，用Kf表示：Kf?IfjIdj1（2）低压继电器的动作电压和返回电压测试：返回系数Kf为 Kf?UfjUdj五．思考题1、电流继电器的返回系数为什么恒小于1？电流继电器的返回系数是返回与动作电流的比值，电流继电器动作电流大于返回电流，所以电流继电器的返回系数为什么恒小于1。

2、返回系数在设计继电保护装置中有何重要用途？对于继电保护定值整定的保护，例如按最大负荷电流整定的过电流保护和最低运行电压整定的低电压保护，在受到故障量的作用时，当故障消失后保护不能返回到正常位置将发生误动。

因此，整定公式中引入返回系数，可使故障消失后继电器可靠返回。

2实验二电磁型时间继电器实验一．实验目的熟悉DS-20C系列时间继电器的实际结构，工作原理，基本特性，掌握时限的整定和试验调整方法，二．原理说明当电压加在时间继电器线圈两端时，铁芯被吸入，瞬时动合触点闭合，瞬时动断触点断开，同时延时机构开始起动。

在延时机构拉力弹簧作用下，经过整定时间后，滑动触点闭合。

再经过一定时间后，终止触点闭合。

从电压加到线圈的瞬间起，到延时动合触点闭合止的这一段时间，可借移动静触点的位置以调整之，并由指针直接在继电器的标度盘上指明。

当线圈断电时，铁芯和延时机构在塔形反力弹簧的作用下，瞬时返回到原来的位置。

三．实验设备四．实验内容1.动作电压、返回电压测试2．动作时间测定3五．思考题1．影响起动电压、返回电压的因素是什么？首先是你使用的CCFL的规格；其次是环境温度；再次是工作的频率。

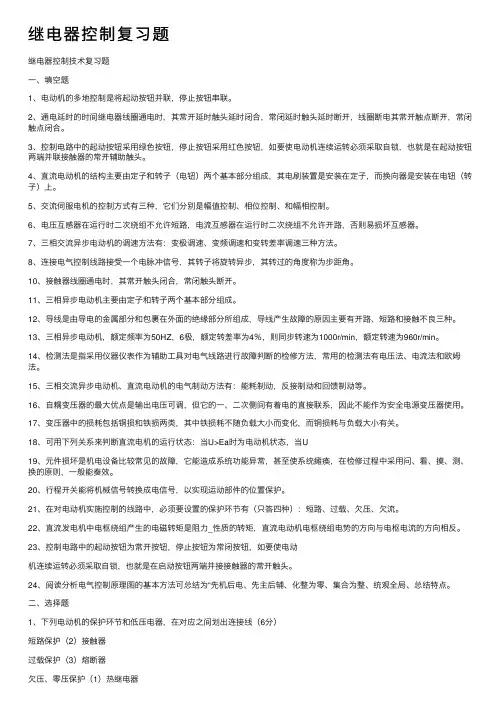

继电器控制复习题继电器控制技术复习题⼀、填空题1、电动机的多地控制是将起动按钮并联，停⽌按钮串联。

2、通电延时的时间继电器线圈通电时，其常开延时触头延时闭合，常闭延时触头延时断开，线圈断电其常开触点断开，常闭触点闭合。

3、控制电路中的起动按钮采⽤绿⾊按钮，停⽌按钮采⽤红⾊按钮，如要使电动机连续运转必须采取⾃锁，也就是在起动按钮两端并联接触器的常开辅助触头。

4、直流电动机的结构主要由定⼦和转⼦（电钮）两个基本部分组成，其电刷装置是安装在定⼦，⽽换向器是安装在电钮（转⼦）上。

5、交流伺服电机的控制⽅式有三种，它们分别是幅值控制、相位控制、和幅相控制。

6、电压互感器在运⾏时⼆次绕组不允许短路，电流互感器在运⾏时⼆次绕组不允许开路，否则易损坏互感器。

7、三相交流异步电动机的调速⽅法有：变极调速、变频调速和变转差率调速三种⽅法。

8、连接电⽓控制线路接受⼀个电脉冲信号，其转⼦将旋转异步，其转过的⾓度称为步距⾓。

10、接触器线圈通电时，其常开触头闭合，常闭触头断开。

11、三相异步电动机主要由定⼦和转⼦两个基本部分组成。

12、导线是由导电的⾦属部分和包裹在外⾯的绝缘部分所组成，导线产⽣故障的原因主要有开路、短路和接触不良三种。

13、三相异步电动机，额定频率为50HZ，6极，额定转差率为4％，则同步转速为1000r/min，额定转速为960r/min。

14、检测法是指采⽤仪器仪表作为辅助⼯具对电⽓线路进⾏故障判断的检修⽅法，常⽤的检测法有电压法、电流法和欧姆法。

15、三相交流异步电动机、直流电动机的电⽓制动⽅法有：能耗制动，反接制动和回馈制动等。

16、⾃耦变压器的最⼤优点是输出电压可调，但它的⼀、⼆次侧间有着电的直接联系，因此不能作为安全电源变压器使⽤。

17、变压器中的损耗包括铜损和铁损两类，其中铁损耗不随负载⼤⼩⽽变化，⽽铜损耗与负载⼤⼩有关。

18、可⽤下列关系来判断直流电机的运⾏状态：当U>Ea时为电动机状态，当U19、元件损坏是机电设备⽐较常见的故障，它能造成系统功能异常，甚⾄使系统瘫痪，在检修过程中采⽤问、看、摸、测、换的原则，⼀般能奏效。

继电器的型号参数及选用一. 小型直流12V继电器：外形图：多触点继电器外形图：单触点继电器内部结构图：单触点继电器内部结构图：双触点继电器内部结构图：三触点继电器内部结构图：继电器的控制图：如上图所示：此继电器的4脚和5脚是线圈，1脚和2脚是常闭开关，1脚和3脚是常开开关点。

当继电器的4脚和5脚接电，有电流流过，线圈就会产生磁力，开关片被吸下。

此时1和3就连通，1和2断开。

继电器的型号参数及应用电路铭牌的标示：继电器的驱动电路：小型直流继电器参数：1、额定工作电压是指继电器正常工作时线圈所需要的电压。

根据继电器的型号不同，可以是交流电压，也可以是直流电压。

2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。

3、吸合电流是指继电器能够产生吸合动作的最小电流。

在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。

而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。

4、释放电流是指继电器产生释放动作的最大电流。

当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。

这时的电流远远小于吸合电流。

5、触点切换电压和电流是指继电器允许加载的电压和电流。

它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。

三、继电器测试1、测触点电阻用万能表的电阻档，测量常闭触点与动点电阻，其阻值应为0，(用更加精确方式可测得触点阻值在100毫欧以内)；而常开触点与动点的阻值就为无穷大。

由此可以区别出那个是常闭触点，那个是常开触点。

2、测线圈电阻可用万能表R×10Ω档测量继电器线圈的阻值，从而判断该线圈是否存在着开路现象。

3、测量吸合电压和吸合电流找来可调稳压电源|稳压器和电流表，给继电器输入一组电压，且在供电回路中串入电流表进行监测。

慢慢调高电源电压，听到继电器吸合声时，记下该吸合电压和吸合电流。
