机房监控涉及的指标非常多，这些指标对于确保机房的正常运行以及设备的安全至关重要。
以下是一些关键的机房监控指标：
1.市电设备监控：主要监测配电柜、列头柜等交流市电设
备的电压、电流等参数，实现电力异常分析及故障报警。
2.电池巡检：针对蓄电池进行监测巡检，通过采集电池的
内阻、电压进行综合分析，判断其工作状态，有异常则当即联动报警系统。
3.UPS监测：对UPS（不间断电源）的逆变器、输入、
输出等参数进行采集分析，并进行报警。
4.温湿度监控：机房内的温度和湿度对于设备的运行有重
要影响。
通常，机房的温度应设计在22℃~24℃，湿度在35%~50%。
温湿度过高或过低都可能对设备造成损害。
5.烟雾报警：部署烟雾传感器，实现自动化火灾烟雾报警
功能，及时发现并处理火灾险情。
6.漏水警报：机房内可能存在各种漏水源，如空调机组的
冲洗水回路、排水管等。
漏水警报系统可以感知这些位置的漏水信息，及时发出警报。
7.门禁系统：获取门磁运行信息，分析门禁系统是否正常
工作，防止未经授权的人员进入机房。
8.空调报警：利用空调控制器的自主学习功能，获取空调
各个参数，还能实现联动控制。
当空调出现关机、电流异常等状况时，会联动报警。
这些监控指标可以通过各种传感器和设备进行实时采集和分析，然后通过机房监控系统进行统一管理和报警。
这样可以大大提高机房的安全性和稳定性，减少设备故障和停机时间。

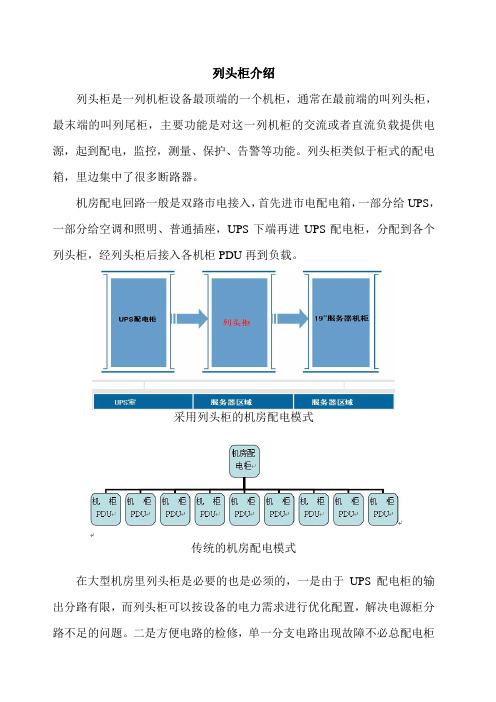

列头柜介绍列头柜是一列机柜设备最顶端的一个机柜，通常在最前端的叫列头柜，最末端的叫列尾柜，主要功能是对这一列机柜的交流或者直流负载提供电源，起到配电，监控，测量、保护、告警等功能。
列头柜类似于柜式的配电箱，里边集中了很多断路器。
机房配电回路一般是双路市电接入，首先进市电配电箱，一部分给UPS，一部分给空调和照明、普通插座，UPS下端再进UPS配电柜，分配到各个列头柜，经列头柜后接入各机柜PDU再到负载。
采用列头柜的机房配电模式传统的机房配电模式在大型机房里列头柜是必要的也是必须的，一是由于UPS配电柜的输出分路有限，而列头柜可以按设备的电力需求进行优化配置，解决电源柜分路不足的问题。
二是方便电路的检修，单一分支电路出现故障不必总配电柜断电检修，只需要断开该路电源检修，大大提高机房整体电路的容错性。
列头柜内部模块化的配电单元列头柜的行业标准为《传输设备用电源分配列柜YD/T 939-2005》。
目前精密列头柜内部关键元器件一般使用施耐德、ABB、西门子的产品。
列头柜电源进线一般选用双电源进线，当一路电源系统故障断电时，另一路电源自动投入以保证供电连续性。
为实现短路、过载保护，在双电源前使用塑壳断路器，提供短路、过载保护，还具备隔离功能，方便检修。
箱内一般需设置电气火灾监控系统，电气火灾探测器和监控单元。
由于机房设备对雷击非常敏感，所以一般要选配浪涌保护器。
列头柜的主要出线回路可以选择塑壳断路器，如果有需要，可以加装漏电模块。
机房设备的供电连续性非常重要，列头柜进线处配置有电力参数测量仪，能实时监视电气参数水平，及时发送故障报警信号，提前发现潜在的故障隐患，同时监视用电能耗水平。
柜内可按需选配配电模块，模块化结构便于拆装、维护，模块允许用户快速、灵活的增加和删减回路，满足机房用电量的扩容需求。
列头柜的智能监控系统可对配电系统开关状态与负载情况进行监测、告警、统计，可监控的输入部分电气参数有：电量、有功功率、无功功率、视在功率、功率因数、三相电压、电流、频率等，可监控的输出支路电气参数有：额定电流，实际电流、负载百分比、负载电流谐波百分比、负载电量、功率因数等。
数据中心基础设施管理系统（DCIM）技术方案目录第1章项目技术方案 (5)1.1.项目概述 (5)1.2.技术标准 (5)1.3.系统设计 (6)1.3.1.系统描述 (6)1.3.2.项目范围 (6)1.3.3.系统架构 (7)1.3.4.串口设计 (10)1.3.5.双总线（A/B路）设计 (12)1.3.6.系统性能 (13)1.4.基础设施监控实现 (14)1.4.1.动环监控实现 (14)1.4.1.1.变压器监测 (14)1.4.1.2.发电机监测 (15)1.4.1.3.列头柜监测 (15)1.4.1.4.电量仪监测 (16)1.4.1.5.UPS监测 (17)1.4.1.6.EPS监测 (18)1.4.1.7.ATS监测 (19)1.4.1.8.蓄电池监测 (19)1.4.1.9.氢气监测 (20)1.4.1.11.新风机监控 (21)1.4.1.12.温湿度监测 (22)1.4.1.13.机柜温度监测 (23)1.4.1.14.漏水监测 (23)1.4.1.15.入侵监测 (24)1.4.2.第三方系统集成 (25)1.4.2.1.系统集成架构描述 (25)1.4.2.2.视频系统集成实现 (26)1.4.2.3.门禁系统集成实现 (26)1.4.2.4.BA系统集成实现 (27)1.4.2.5.消防系统集成实现 (27)1.4.2.6.极早期探测系统集成实现 (28)1.5.基础设施管理平台功能 (28)1.5.1.系统界面 (28)1.5.2.冷通道管理 (34)1.5.3.告警管理 (39)1.5.4.报表管理 (42)1.5.5.联动管理 (45)1.5.6.远程管理 (46)1.5.7.日志管理 (46)1.5.8.数据管理 (46)1.5.10.配置管理 (48)1.5.11.微信告警（根据项目情况增减） (50)1.5.12.双机热备（根据项目情况增减） (51)1.5.13.手机客户端（根据项目情况增减） (52)1.5.14.资产管理 (53)1.5.15.容量管理 (62)1.5.16.能效管理 (65)1.5.17.温度场管理 (66)1.5.18.三维可视化管理系统功能 (67)1.5.18.1.三维可视化 (67)1.5.18.2.三维巡视 (67)1.5.18.3.自定义视角 (68)1.5.18.4.监控可视化 (69)1.5.18.5.温度云图 (70)1.5.18.6.资产管理 (70)1.5.18.7.容量可视化 (71)1.5.19.微信运维管理 (72)1.5.19.1.人员管理 (73)1.5.19.2.设备管理 (74)1.5.19.3.维修管理 (75)1.5.19.4.过保通知 (76)1.5.19.6.权限管理 (77)1.5.19.7.知识库 (77)1.5.19.8.微信告警 (78)1.5.19.9.资产管理 (79)1.5.19.10.容量管理 (79)1.5.19.11.移动巡检 (80)1.5.19.12.web维护端 (81)第1章项目技术方案1.1. 项目概述数据中心基础设施管理系统（DCIM）是一个数据采集、加工处理、统计分析的数据管理平台。
列头柜介绍列头柜是一列机柜设备最顶端的一个机柜，通常在最前端的叫列头柜，最末端的叫列尾柜，主要功能是对这一列机柜的交流或者直流负载提供电源，起到配电，监控，测量、保护、告警等功能。
列头柜类似于柜式的配电箱，里边集中了很多断路器。
机房配电回路一般是双路市电接入，首先进市电配电箱，一部分给UPS，一部分给空调和照明、普通插座，UPS下端再进UPS配电柜，分配到各个列头柜，经列头柜后接入各机柜PDU再到负载。
采用列头柜的机房配电模式传统的机房配电模式在大型机房里列头柜是必要的也是必须的，一是由于UPS配电柜的输出分路有限，而列头柜可以按设备的电力需求进行优化配置，解决电源柜分路不足的问题。
二是方便电路的检修，单一分支电路出现故障不必总配电柜断电检修，只需要断开该路电源检修，大大提高机房整体电路的容错性。
列头柜内部模块化的配电单元列头柜的行业标准为《传输设备用电源分配列柜YD/T 939-2005》。
目前精密列头柜内部关键元器件一般使用施耐德、ABB、西门子的产品。
列头柜电源进线一般选用双电源进线，当一路电源系统故障断电时，另一路电源自动投入以保证供电连续性。
为实现短路、过载保护，在双电源前使用塑壳断路器，提供短路、过载保护，还具备隔离功能，方便检修。
箱内一般需设置电气火灾监控系统，电气火灾探测器和监控单元。
由于机房设备对雷击非常敏感，所以一般要选配浪涌保护器。
列头柜的主要出线回路可以选择塑壳断路器，如果有需要，可以加装漏电模块。
机房设备的供电连续性非常重要，列头柜进线处配置有电力参数测量仪，能实时监视电气参数水平，及时发送故障报警信号，提前发现潜在的故障隐患，同时监视用电能耗水平。
柜内可按需选配配电模块，模块化结构便于拆装、维护，模块允许用户快速、灵活的增加和删减回路，满足机房用电量的扩容需求。
列头柜的智能监控系统可对配电系统开关状态与负载情况进行监测、告警、统计，可监控的输入部分电气参数有：电量、有功功率、无功功率、视在功率、功率因数、三相电压、电流、频率等，可监控的输出支路电气参数有：额定电流，实际电流、负载百分比、负载电流谐波百分比、负载电量、功率因数等。

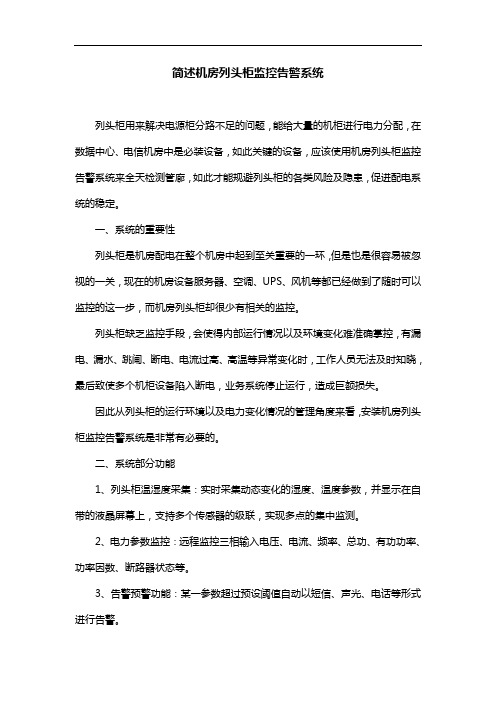

简述机房列头柜监控告警系统
列头柜用来解决电源柜分路不足的问题，能给大量的机柜进行电力分配，在数据中心、电信机房中是必装设备，如此关键的设备，应该使用机房列头柜监控告警系统来全天检测管廊，如此才能规避列头柜的各类风险及隐患，促进配电系统的稳定。
一、系统的重要性
列头柜是机房配电在整个机房中起到至关重要的一环，但是也是很容易被忽视的一关，现在的机房设备服务器、空调、UPS、风机等都已经做到了随时可以监控的这一步，而机房列头柜却很少有相关的监控。
列头柜缺乏监控手段，会使得内部运行情况以及环境变化难准确掌控，有漏电、漏水、跳闸、断电、电流过高、高温等异常变化时，工作人员无法及时知晓，最后致使多个机柜设备陷入断电，业务系统停止运行，造成巨额损失。
因此从列头柜的运行环境以及电力变化情况的管理角度来看，安装机房列头柜监控告警系统是非常有必要的。
二、系统部分功能
1、列头柜温湿度采集：实时采集动态变化的湿度、温度参数，并显示在自带的液晶屏幕上，支持多个传感器的级联，实现多点的集中监测。
2、电力参数监控：远程监控三相输入电压、电流、频率、总功、有功功率、功率因数、断路器状态等。
3、告警预警功能：某一参数超过预设阈值自动以短信、声光、电话等形式进行告警。
电源列头柜-配置说明————————————————————————————————作者：————————————————————————————————日期：5.1 交、直流列头柜1每套额定容量：380V/250A，50HZ 5%；DC240V/800A，204～285V；每套输入分路：一路为NSX250N R250 3P×1路；另一路直流容断器开关800A*2/2P（要求用NT3规格的底座，直流熔断器的底坐、熔芯要求采用西门子或者上海陶瓷）输出分路配置：交流分路iC65N C63A/1P×21路；直流分路iC65L-DC C63/2P×21路绝缘监察（高压直流电源列柜）：高压直流电源列柜（240V）需具备绝缘监测功能，检测输出支路对地绝缘。
装置具备与监控单元通信功能。
当系统发生接地故障或绝缘水平下降到设定值时，应满足以下要求：（1）绝缘监察装置应能显示接地极性；（2）绝缘监察装置应能发出告警；（3）装置本身出现异常时不得影响直流回路正常输出带载。
★仪表功能要求如下：基本要求电源列柜应配置监测与告警装置，该装置应具备RS485通讯接口，实现远程监控。
电源列柜告警系统可向上级监控中心发送告警数据，同时发出声光告警。
监测与告警装置应具有国家权威部门（国家继电保护及自动化设备质量监督检验中心）的测试报告（含主要监测功能的测试精度），电磁兼容性指标应符合国家或国际相关标准（IEC61000；GB/T 13729-2002；GB/T 17626），并提供内容完整，页码齐全的证书及测试报告。
电磁兼容性测试报告含高频干扰检验，静电放电干扰检验，辐射电磁场干扰检验、电快速瞬变脉冲群抗扰度检验、浪涌干扰检验、工频磁场抗扰度检验、阻尼振荡磁场抗扰度检验，电源电压突降和中断检验及传导发射限值检验等。
接口的具体监控内容至少应包括总输入电流、总输入电压、总输入电量计量、各分路电流、输入电源故障、分路开关状态（要求通过无源干接点检测）、各分路电量计量以及电能质量情况。
深圳市新天机电技术有限公司 文件版本：20090320交流列头智能控制柜交流列头智能控制柜使 用 手 册深圳市新天机电技术有限公司深圳市新天机电技术有限公司 文件版本：20090320目 录一、概要 ................................................ 3 二、使用说明 ............................................ 4 三、主要电器元件说明 .................................... 6 四、产品检验报告 ........................................ 8 五、产品合格证 ......................................... 10 六、配电模块结构规划图 ................................. 11 七、一次线路原理图 ..................................... 12 八、柜体外形图（800D） .................................. 13 九、柜体外形图（1000D） ................................. 14 十、地脚安装图（800D） .................................. 15 十一、地脚安装图（1000D） .............................. 16 十二、电气原理图 .. (17)深圳市新天机电技术有限公司 文件版本：20090320一、概要新天机电是一家专业从事机房配套设备开发与制造的公司，主要产品包括：19英寸网络机柜、专业级的服务器机柜、交流列头智能控制柜等。
自主创新的整体轻合金机架（SAR ）结构是新天机柜的基本特征，产品注册商标XT-Rack™。
机房动力环境监控系统设计与实现摘要：随着时代的不断发展，人们生活水平的不断提高，然而人们对机房动力环境监控也越来越关注。
因此，机房作为运行通信网络的主要设备的集中地，其中主要包括了计算机系统和通信工具等设备。
要想确保通信网络的实时畅通，则机房需要一直处于监控之中，以便管理人员能够及时发现机房中设备或系统出现的问题，并及时对其进行解决，从而确保通信网络和通信系统能够实时为人们提供帮助。
关键词：机房；动力环境；监控系统设计引言随着信息化技术的快速发展,各种先进的信息化技术设备在现代业务中的地位不断攀升不,机房建设不断发展,随之相应的就是机房安全也变得越来越重要,尤其是对信息化机房温度的实时监控变得尤为重要。
机房环境监控系统可以根据需要监控机房任意五个地方的温度变化,通过ZigBee无线采集传输方式获取数据,并直观显示实时和历史的数据变化状态,及时进行语音报警。
该系统提供了全面、实时、高效、形象、友好的显示和监控服务。
1监控系统特点分析监控系统的主要功能有报警和设备接入。
其中，报警功能的特点是具有选择性、高效性，且报警的方式也比较多元化，有短信、电话、邮件等多种报警方式，只要管理人员事先对监控系统进行设定，则在出现突发情况后，监控系统就会发出警告，而维修人员也可以根据报警信息，及时、准确的找到出现问题的设备和地方，并及时、有效的解决出现的问题。
同时，在设备出现故障后，监控系统也可以依据故障的危害程度，分别将出现的故障排列到待解决事项中，等待维修人员进行解决，而排列的顺序是由危险系数较高的故障向危险系数较低的故障进行依次排列。
短信报警的工作方式是在出现故障后，监控系统会将故障信息以短信的方式发送给监管人员，监管人员在接收到故障信息后，要及时找到维修人员来解决故障。
电话报警的工作方式是在出现故障后，监控系统会呼叫监管人员的电话，并对出现的故障进行语音播报，以便使监管人员了解发生故障的基本信息，并及时解决故障。
DYF-1智能交流配电柜监控计费系统
概述：本系统以HMI为核心，通过RS485总线的模块化结构，对末端配电柜：包括的列头柜、精密配电柜、电源分配柜、UPS输出柜等的动力微环境进行有效管控。
本系统也可以作为单独的监控系统，运用于数据中心传统配电柜的技术改造。
主要功能：
1.测量配电柜总进线的全部电参数，包括三相电流电压、有功无功、频率、功率因数、电
度、谐波含量等，总进线开关状态，对总进线开关的遥控或越限控制。
2.测量每路输出支路的电流、支路用电量和开关状态。
3.强大的现场显示和报警功能。
通过HMI可对所有所测电参数进行现场显示，并可以设
置任意的越限阀值，进行现场声光告警。
主要特点：
1.模块化设计，可以按照现场的要求，随意增减功能和系统规模。
2.系统硬软件配合完美，硬件精简，施工方便。
3.支路开关量的检测为有源输入，达到支路普通微型断路器的开关状态的简便采集。
主要卖点：
1.目前计算机机房设备中不论服务器等主设备还是油机、UPS、精密空调等能源设备都已
实现智能化，其监控系统可谓面面俱到，但作为直接给机房心脏——服务器提供动力的末端配电设备，却大多没有做必要的监控，本系统恰好以出色的性价比，填补了这个机房动环监控系统所未能达到的空白。
2.数据中心作为一个高能耗的用电场所，节能已提上了议事日程，本系统在以最简单有效
的方式，计算每个用电负载的用电量，为数据中心的节能提供有效的依据，特别是服务器出租行业，更是非常实用。
1、监控系统设备选型
根据末端配电的实际运行特点，本监控系统对配电柜的总进线的全部电气量进行监测，并对每路支路的电流和开关状态进行监测，并以总线方式与触摸屏及上位机进行通信，达到对配电柜及其主要负载服务器及其他设备运行状况的有效管理。
1.1总进线的全电量监测
A.采用本公司的DYF2010或DYF2202全电量测量模块，测量三相电流电压，有功无功，
频率，功率因数，电度等；外形尺寸：110*75*72，安装方式：DIN导轨或M4螺钉固定。
DYF2010
B.选用DYF2202全电量测量模块，测量三相电流电压，有功无功，频率，功率因数，电
度等，检测各相的3~37次电流、电压谐波含量.开口尺寸：92*92.
DYF2202
1.2支路电流测量
针对支线电流的测量，采用智能电流测量模块DYF-IW32，通过设置C T值可直接得出实际电流的大小，通过R S485通讯，传输到触模屏，在触模屏上可以实现电流参数的就地显示。
如超出32路可用2个或多个模块扩容。
外形尺寸：200*100*38，安装方式：D I N导轨。
如果将本系统应用于传统配电柜的技术改造，可选用开口式互感器。
另本模块
可以设置一路标准模拟量输入，用于测量隔离变压器的温度。
1.3、支路开关状态检测
针对支路开关量采集，使用本公司的智能模块DYF-DD32，可以采集开关量信号并转换为数字信号经由通讯传输到触模屏，通过触模屏可以清晰的看到所有开关状态，模块具备事件记录功能，可以记录32个遥信事件以及事件发生的时间，32个数据循环存储。
如果现场不能够提供辅助接点，可以选用DYF-DA16或DYF-DA32开关量接入模块，AC220V直接输入，无需现场提供辅助接点。
外形尺寸：200*100*38，安装方式：D I N导轨。
1.4触模屏
本系统一般选用台达公司生产的5.7寸触摸屏，安装DYF-1监控软件，触模屏通过RS485总线方式采集所有需测数据，并显示所有所测参数，可设置任意的报警阀值，并将所有参数上传至上位机。
触摸屏的界面可以按客户的要求个性化设计。
可选以太网接口和SD 扩展口。
1.5报警/控制
选用我司的DYF-KK16，16路远程控制模块，可以对所有开关进行远程控制和越限报警，单纯的现场声光报警可选用DYF-KM
2.其他功能简介
2.1顺序上电
多个负载的同时上电，可能会造成电压波动，本系统通过DYF-KK16模块，可以实现开关或PDU的顺序上电，确保电力供应的稳定。
2.2计费
本系统可以对总进线和每组服务器或其他负载的用电量进行准确的计算，有效解决服务器出租行业的电能计费问题，也可以对整个数据中心的能耗进行有效的监控，为数据中心的节能提供依据。
2.3谐波检测
选用本司的DYF2202除可以检测总进线的全电量外，还可以检测进线的电流电压的3~37次谐波，触摸屏可以显示谐波含量的百分比和次数，上位机可以显示波形。
2.4其他智能设备的接入
其他智能设备可以接入到本系统，如温度，湿度，电度表等；智能设备必须自带RS485接口，通讯协议MODBUS.
以上功能可以按客户需要任意增减。
3、监控系统网络拓扑图
图4.1 列头柜监控拓扑图
以上图中每个智能模块分别连接每路RS485总线，然后并联接入触模屏上，通过设置不同的通讯地址，就可以区别不同模块，即通过选择不同的地址，在触模屏上可以看到每个智能模块的实时数据。
系统设备配置清单
备注：开关量接入与支路电流测量如果超过32路可以以增加模块的方式解决.
参考界面简介
欢迎使用DYF-1配电柜监控计费系统，此系统主要由台达人机界面，总进线全电量测量模块：DYF2202,支路电流测量模块：DYF-IW32,支路开关量采集模块：DYF-DA32，报警模块DYF-KM等组成，其通讯接线方式如下：
台达人机界面的输助电源为24V，其背面有两个端口分别为0V，+24V，此两个端口的意思为0V表示电源”—”，+24V为“+”
RS485通讯端的接线方式：
把三台仪表的通讯端并接在一起,然后把A、B分别接到台达人机界面的通讯端口COM2的R2+，R2- 。
若通讯线连接无误后，请上电，此时便可看到此如下画页图：
1.首页面，
2.点击图标“”，进入系统首页
3.系统首页，此页面简单描绘了一个系统菜单，可以电击“帮助”按钮了解系统结构和相
关系统指南，请点击“”，进入主线主路DYF2202界面：如下图
主路输入,此页面主要显示DYF2202主路上的线电压、相电压、电流、额定电流百分比、有功功率、无功功率、功率因数、频率、正向有功电能.
4.支路电流输入32路电流，此页面主要显示DYF-IW32各支路电流。
分两页显示，按“上
一页”和“下一页”切换。
如下图所示：
5 .支路开关量开关量输入32路开关量状态，此页面主要显示DYF-DD32各支路开关量状态。
8、告警信息如下图所示：
9系统信息：页面主要让用户设置一些参数，如主路额定电流，主路CT值、电流采集模块CT值、主路电能清零、主路越限设置。
（其还可以设置密码权限，具体要求可按照客户需求设计相应程序）
通过可以进入主路参量越限设置,如下:
11
以上各画面可以通过主菜单显示，还可以通过各个画面上面的切换键切换到相应画面，
可增加支路电度。
