建筑植筋胶抗拉强度

环氧植筋胶性能说明本产品采用优质环氧树脂及纳米复合材料改性而成，粘结性能好，锚固结合力强，是一种新型植筋锚固结构胶粘剂；具有不影响建筑物使用空间，不改变结构件外型，连接处受力均匀，内聚、粘结和剪切强度高，耐老化、抗疲劳性能好、抗震性能优等特点。

适用范围：1．新老建筑构件连接、建筑物抗震加固、设备基础的固定。

2．适用于各种基材、混凝土、岩石、砖墙加固，建筑结构钢筋、螺杆埋植。

3．工业厂房、铁路、公路、桥梁、水利水电等改扩建工程植筋加固。

4．广告牌、隧道管线、高架道路隔音板和护栏固定。

产品优点：1、操作简单，易于调配，锚固粘结力强，快速承载，效果相当预埋钢筋。

2、抗焊性、阻燃性、密封性、防潮性、耐酸碱性、耐热性能好，常温下不蠕变。

3、无膨胀应力，对湿度敏感度低，在潮湿环境中长期负荷稳定。

4、无需专用工具，施工方便、使用安全、清洁环保使用说明：1. 根据要求钻孔，并彻底清除孔内粉尘（至少三吹三刷）。

2. 按需取出适量结构胶，按A、B组份指定重量配比混合配胶，充分搅伴均匀，即配即用。

3. 固化前禁止触动钢筋，待胶体完全固化后方可进行下道工序。

4. 结构胶用量计算公式：W=(Fs-As)·L·r·K (式中：W＝每孔胶泥用量g L＝孔深cm r ＝容量g/cm3 Fs=锚孔净截面积cm2 K=富裕系数取1.15 As=锚筋净截面积cm2注意事项：1. 产品应在25℃以下避光贮存于阴凉干燥处，贮存期为一年，过期如未硬化，仍可使用。

2. 施工时做好佩戴手套、口罩、安全帽等防护措施，若不慎弄到皮肤，用大量水冲洗干净，溅入眼睛，应立即就医。

本产品是由A、B双组分组成的改性环氧类结构胶粘剂，产品强度高，特别是钢与钢抗拉、钢与混凝土的粘接强度性能好。

利用粘钢胶将钢板与钢筋混凝土新旧建筑物受拉构件紧密地粘结在一起，能够显著地提高结构的强度和刚度，并且具有操作方便，施工快速，成本低，不占使用空间，受载时间快等优点。

植筋胶产品标准
植筋胶是一种在土体中注入的粘结材料，用于增强土体的承载能力、抗震能力和抗滑能力。

2. 产品分类
植筋胶可分为环氧植筋胶、聚氨酯植筋胶、丙烯酸植筋胶等多种类型。

3. 产品性能要求
(1) 抗拉强度：不低于30MPa。

(2) 粘结强度：不低于土体自身强度的70%。

(3) 抗老化性能：经过长期暴露在自然环境中，其性能不会明显下降。

(4) 抗裂性能：能够有效地控制土体的裂缝扩展。

(5) 环保性能：不含有害物质，对环境和人体无害。

4. 产品应用范围
植筋胶广泛应用于各类土体加固工程，如基础加固、地铁隧道加固、山体滑坡治理等。

5. 产品包装和储存
植筋胶应采用密封包装，存放在阴凉、干燥的地方，避免阳光直射和潮湿。

储存期限为一年。

6. 产品质量控制
(1) 生产前应进行原材料的质量检验。

(2) 生产过程中应进行严格的质量控制，确保产品符合标准要求。

(3) 对成品产品应进行出厂检验，确保产品质量合格。

7. 产品标识
植筋胶产品标识应包括产品名称、型号、生产厂家、生产日期、批次号等信息。

植筋胶等级
（原创实用版）
目录
1.植筋胶的概述
2.植筋胶的等级划分
3.不同等级植筋胶的特点及应用
4.选择植筋胶等级的建议
正文
【植筋胶的概述】
植筋胶，又称结构胶，是一种用于加固混凝土结构、连接钢筋与混凝土的粘结剂。

它具有良好的粘结性能、抗压强度和耐久性，广泛应用于建筑、桥梁、隧道等工程结构中。

【植筋胶的等级划分】
根据我国相关标准，植筋胶分为四个等级，分别是：
- Ⅰ级：适用于承受静载荷的结构，如混凝土梁、柱等。

- Ⅱ级：适用于承受动载荷的结构，如桥梁、隧道等。

- Ⅲ级：适用于承受冲击载荷的结构，如电梯井、起重机轨道等。

- Ⅳ级：适用于特殊工程和特殊环境下的结构，如水下工程、高湿度环境等。

【不同等级植筋胶的特点及应用】
1.Ⅰ级植筋胶：以环氧树脂为基料，具有良好的耐水性和抗压强度，适用于一般的静载荷结构。

2.Ⅱ级植筋胶：在Ⅰ级基础上，增加了抗拉强度和抗疲劳性能，适用
于承受动载荷的结构。

3.Ⅲ级植筋胶：具有更高的抗拉强度、抗疲劳性能和抗冲击性能，适用于承受冲击载荷的结构。

4.Ⅳ级植筋胶：在Ⅲ级基础上，具有更强的耐化学腐蚀性和耐高温性能，适用于特殊环境下的结构。

【选择植筋胶等级的建议】
在选择植筋胶时，应根据工程结构的具体需求、受力状况和使用环境来选择适当等级的植筋胶。

一、产品信息产品名称：卡本注射试植筋胶存储方法：干燥、通风、远离火源，不宜暴晒、雨淋并不得与尖锐东西碰撞。

存储期：一年执行标准：GB 50367—2013 《混凝土结构加固设计规范》GB 50550—2010 《建筑结构加固工程施工质量验收规范》GB 50728—2011 《工程结构加固材料安全性鉴定技术规范》二、注射式植筋胶介绍双组分改性环氧树脂胶粘剂，A组份为触变性膏状体，B组份为棕黄色粘稠液体，配胶比例为A:B=4:1。

三、注射式植筋胶特性1、承载快，锚固强度高，锚固效果如同预埋;2、高抗酸碱性，耐老化;3、抗拉，抗压，抗震动，抗冲击动荷载;4、可在潮湿混凝土上植筋;5、触变性，水平植筋不流淌。

四、注射式植筋胶应用范围1、建筑植筋，螺杆锚固;2、砌体拉结筋生根;3、建筑物补强与改造;4 、幕墙、钢结构的后加埋件的安装;5、石材干挂支架固定;6、设备基础固定;7、适用于各种建筑基材，如混凝土、砖墙、岩石等。

五、注射式植筋胶施工流程1、打开植筋胶封盖，换上并拧紧混胶嘴;2、装入胶枪，扣动胶枪把手挤出胶液;3、最初挤出未混合均匀的胶液应被舍弃，直至挤出的混合胶液色泽完全一致时，方可使用;4、混胶嘴端头开始时应伸至孔的底部，边挤胶边后退，以保证孔内不含空气。

六、注射式植筋胶储存与安全1、本品储存在阴凉，干燥，通风的库房内;储存期为12个月，超过储存期，经测试性能合格后，仍可使用;2、本产品不属于易燃、易爆、有毒危险品，能以一般交通工具运输;3、施工人员应采取必要的防护措施，如不慎触及皮肤时，请用丙酮擦拭,再用水冲洗;严禁小孩接触;4、丙酮等清洗溶剂应远离火源，现场保持通风良好。

七、使用注意事项1、注射式未用完一支时，用封口盖封住注射口，更换胶嘴可再次使用;2、在5℃以下施工时，甲、乙组份分别适当加热，增加流动性，提高施工性能;3、植筋后若需焊接，焊接位置离植筋表面不应小于400mm，并用湿布包覆钢筋根部。

博学笃行自强不息
建筑植筋胶
建筑植筋胶是一种用于加固建筑结构的胶黏剂，常用于植筋工程中。

它具有高粘结强度、耐久性好、抗震性能强等特点。

建筑植筋胶通常由环氧树脂、聚酯树脂、硅酮等材料制成，其中环
氧树脂植筋胶是应用最为广泛的一种。

它具有高强度、高刚度、抗
冲击性好的特点，适合用于植筋加固突出部、墙体接缝、承重板等
构件。

使用建筑植筋胶进行植筋加固时，需要先将构件表面清洁干燥，再
涂抹胶料，将钢筋粘贴固定在构件上，形成一种胶结力强的植筋连接。

植筋胶能够提供良好的粘结性能，使钢筋和混凝土构件之间形
成坚固的连接，提高结构的抗拉、抗剪性能，增强整体的承载能力
和抗震能力。

总的来说，建筑植筋胶是一种重要的建筑材料，可以有效加固建筑
结构，提高结构的安全性和稳定性。

它在建筑工程中有着广泛的应
用前景。

1。

建筑植筋胶性能参数一、锚固植筋胶应用范围主要用于混凝土等基材中钻孔锚固受力钢筋，如结构改造加固、幕墙施工、设备固定安装、房屋装修等工程。

也可用于基材中钻孔锚固螺栓幕墙埋件、天线生根、钢筋生根。

工作环境≤80℃。

植筋胶有软管植筋胶、注射式植筋胶和桶装植筋胶三种。

二、卡本植筋胶产品特点1、承载快、抗拉力大、抗疲劳、耐老化、抗震动;2、强度高、粘接力强、耐久性优异、使用安全;3、施工方便，水平、顶孔均易施工并能保证孔内充满胶;4、本产品也可用于修补、找平混凝土结构的质量问题;5、具有夏季施工不流淌，冬季低温施工可操作性好的特点;6、卡本植筋胶包括常规用植筋胶和注射式植筋胶两种产品。

二、植筋胶用量计算植筋胶必须充满钢筋与混凝土孔之间的环形空间，用胶重量(W)具体可按下式计算：1、W(kg)=0.785(D2-d2)LxVxK;2、式中：D-钻孔直径(mm);d-钢筋植筋(mm);L-钻孔深度(mm);3、V-植筋胶比重取2;4、K-富裕系数取1.1.四、规格型号植筋胶植筋胶30kg/组，其中主剂20kg/桶(A)，固化剂10kg/桶(B)。

配比(重量)A:B=2：1。

注射式植筋胶注射植筋胶360ml/支。

五、卡本植筋胶性能指标性能项目性能要求试验方法标准A级胶B级胶胶体性能劈裂抗拉强度（MPa）≥8.5≥7.0GB 50367 附录G 抗弯强度（MPa）≥50≥40GB/T 2570抗压强度（MPa）≥60GB/T 2569粘结能力钢套筒拉伸抗剪强度标准值（MPa）≥16≥13GB 50367 附录J 约束拉拔条件下带肋钢筋与混凝土的粘结强度（MPa）C30，φ25，L=150mm≥11.0≥8.5GB 50367 附录KC60，φ25，L=125mm≥17.0≥14.0不挥发物含量（固体含量）（%）≥99GB/T 2793六、卡本植筋胶固化时间表基材温度（℃） 5 15 25 35 安装时间（min）≥60≥45≥30≥20固化时间（h）90 72 48 24。

植筋胶产品检验报告
一、产品概述
植筋胶是一种高粘度、高强度、耐久性优良的粘合剂，主要用于建筑加固、桥梁修复等领域。

该产品具有优良的粘接性能，能够快速有效地将钢筋与混凝土结构粘合在一起，提高结构的承载能力和耐久性。

二、检验目的
本检验报告旨在评估植筋胶产品的质量，确保其符合相关标准和规范要求，为建筑加固工程提供可靠的粘合剂材料。

三、检验方法与标准
1. 检验方法：按照国家相关标准，采用拉伸强度试验、粘接强度试验和耐久性试验等方法进行检测。

2. 检验标准：参考国家《混凝土结构加固设计规范》（GB等相关标准进行评估。

四、检验结果
1. 拉伸强度试验：植筋胶的拉伸强度达到XX MPa，符合标准要求。

2. 粘接强度试验：植筋胶与混凝土、钢筋的粘接强度分别达到XX MPa和XX MPa，符合标准要求。

3. 耐久性试验：植筋胶经过高温、低温、紫外线等环境条件下的耐久性试验后，性能保持稳定，无老化现象。

五、结论
根据以上检验结果，可以得出以下结论：
1. 该植筋胶产品的拉伸强度、粘接强度均达到国家标准要求。

2. 该植筋胶产品的耐久性表现稳定，适用于各种环境条件下使用。

3. 本产品无毒、无害，对环境友好，符合环保要求。

综上所述，本产品为合格的植筋胶产品，可用于建筑加固工程中。

植筋要求本植筋工程按混凝土结构加固设计规范（GB 50367－2005）进行设计，施工中用相关材料、工艺应满足设计和规范要求。

1.植筋材料(1)植筋胶材料采用进入我国市场的国外成熟产品且满足规范要求。

如喜利得 RE500植筋胶。

(2)对于本工程植筋结构用植筋胶，必须采用专门配置的改性环氧树脂胶粘剂。

其性能必须满足A级胶的要求，同时植筋胶必须进行安全性检验，其性能合格指标如下：胶体性能：劈裂抗拉强度≥ 12 MPa ；抗弯强度≥ 90 MPa ；抗压强度≥ 95 MPa ；粘结性能：钢－钢拉伸抗剪强度标准值≥ 20 MPa ；约束拉拔条件下带肋钢筋与砼的粘结强度≥12.0（C30，Ø25，l=150mm）≥19.0（C60，Ø25，l=125mm）针对植筋胶长期性能，其钢－钢粘结抗剪性能必须经湿热老化检验合格，该试验在50摄氏度温度和98％相对湿度的环境条件下进行，试验时间不少于90天。

试验后植筋胶抗剪强度衰减百分率不得超过10％。

(3)植筋胶材料除满足轴向拉拔测试和A级胶认证以外，还必须具备相关认证：抗震性能报告、抗疲劳性能试验报告、室温下的长期性能、高温下的长期性能、钢筋焊接等试验报告、耐火报告-混凝土植筋结构在火燃烧高温中的表现。

其中耐火报告试验必须满足国际标准升温曲线 ISO 834的升温要求，同时针对不同规格的钢筋和锚固深度，必须提供相应的在不同耐火时限下的承载力。

(4)植筋胶应满足在潮湿环境下可以施工而不降低技术性能的要求，并提供相应认证报告。

(5)由于本工程所处的腐蚀环境比较严重，要确保植入的钢筋在混凝土中的性能达到预埋效果，所采用的植筋胶必须具有耐腐蚀性能试验评价报告来证明植筋材料本身不对钢筋产生腐蚀性，同时植筋材料的吸水率不得超过0.06%以避免渗入的水分腐蚀钢筋。

(6)为保证植筋胶的材料质量，其填料必须在工厂制胶时添加，严禁在施工现场掺入。

(7)植筋材料必须通过毒性检验，在不污染环境的同时不会产生对人体有害的挥发剂。

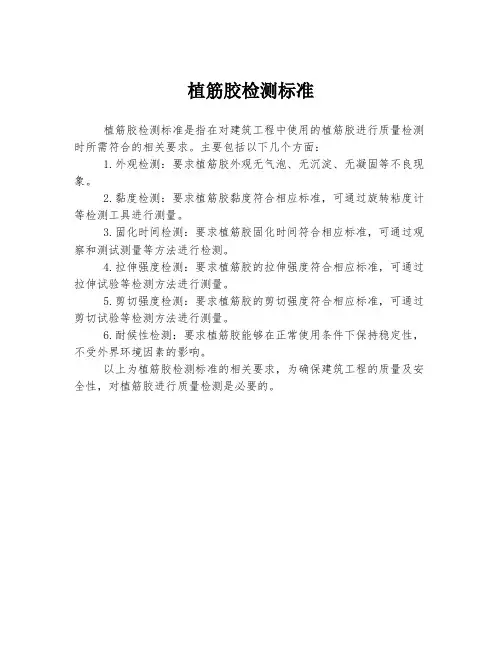

植筋胶检测标准
植筋胶检测标准是指在对建筑工程中使用的植筋胶进行质量检测时所需符合的相关要求。

主要包括以下几个方面：
1.外观检测：要求植筋胶外观无气泡、无沉淀、无凝固等不良现象。

2.黏度检测：要求植筋胶黏度符合相应标准，可通过旋转粘度计等检测工具进行测量。

3.固化时间检测：要求植筋胶固化时间符合相应标准，可通过观察和测试测量等方法进行检测。

4.拉伸强度检测：要求植筋胶的拉伸强度符合相应标准，可通过拉伸试验等检测方法进行测量。

5.剪切强度检测：要求植筋胶的剪切强度符合相应标准，可通过剪切试验等检测方法进行测量。

6.耐候性检测：要求植筋胶能够在正常使用条件下保持稳定性，不受外界环境因素的影响。

以上为植筋胶检测标准的相关要求，为确保建筑工程的质量及安全性，对植筋胶进行质量检测是必要的。

植筋技术几个参数探讨摘要结合混凝土结构后锚固技术规程，本文对植筋锚固长度、抗拔力、间距、安全系数进行研究与探讨，并用实例加以说明关键词植筋；锚固长度；抗拔力；间距；安全系数1．植筋锚固长度植筋胶生产厂家提供产品说明书中一般注明植筋锚固长度为植筋（钢筋或螺栓）直径的10~15倍，但无直接说明理论依据，且不提及混凝土强度要求，实际上锚固长度与混凝土强度等级有关。

强度越高锚固力越大，产品说明书提法显然是不完整的。

钢筋或螺栓的锚固是靠植筋胶来固定的，它在植筋和混凝土之间，通过植筋抗拔试验表明，极大部分破坏是植筋胶与混凝土之间的混凝土部分，而钢筋与植筋胶基本完好，钢筋从植筋胶中拔出实例很小，说明在普通混凝土（非高强混凝土）中植筋胶抗拉与抗剪强度比混凝土要高。

因此应考虑植筋锚固长度应与植筋胶的直径（即植筋钻孔直径）有直接关系，我们参考混凝土结构设计规范GB50010-2002中，混凝土结构中纵向受拉钢筋的锚固长度计算公式9.3.1-1提出植筋锚固长度计算公式：（1）式中，—植筋锚固长度；—植筋胶的抗拉强度设计值；—混凝土轴心抗拉强度设计值，当混凝土强度等级高于C40时按C40考虑；—混凝土植筋孔径；—锚固系数，0.3~0.5若混凝土取C20，=1.1N/mm2，植筋胶抗拉强度设计值=30Mpa=30N/mm2，则=8~14d这与生产厂家提出的植筋锚固长度10~15d基本接近，我们认为植筋锚固长度按（1）式计算是可信的。

2．植筋抗拔力计算目前国内尚无植筋抗拔力估算公式。

在植筋抗拔试验中发现有两种破坏形式，大部分是从混凝土中植筋底部按近似β=10°~15°角度斜面破坏拔出（见图1），小部分因混凝土强度较低沿植筋胶与混凝土之间界面被拔出（见图2）2.1植筋从混凝土斜面破坏（图1）抗拔力由于图1中锥形底面积较小，不考虑该混凝土抗拔力，混凝土破坏的侧面积为：As=πlc则混凝土抗拔力N1=（2）上式中，N1—植筋抗拔力，KN；—混凝土的抗拉设计强度，N/mm2；—图1中混凝土倒锥体斜面面积；—折减系数，无筋混凝土结构取值0.3~0.5；钢筋混凝土结构取值0.5~0.7例1 在混凝土（C20）基础中钻直径44mm直径孔。
