城市燃气泄漏检测新方法及其应用 刘明

城市燃气管网漏气检测与定位技术研究城市燃气管网漏气是目前面临的重要问题，因为在使用过程中难免存在管网漏气现象，这不仅会对环保和健康造成严重危害，还会给用气用户和管网管理者带来安全隐患和经济损失。

因此，燃气管网漏气检测和定位技术研究变得尤为重要。

一、燃气管网漏气检测技术目前，燃气管网漏气检测技术主要有以下几种：1. 声波检测技术使用高灵敏度的麦克风，在管道内部对气体的声波进行测量，当气体从管道中泄漏产生声音时，能很快地被发现。

这种方法简单易行，但因为环境噪声和检测距离的限制，准确率有一定下降。

2. 光纤检测技术将光纤传感器装置在管道的表面或内部，利用光纤传感器测量漏气点的温度、压力等参数，以确定管道内部漏气位置。

这种技术可以对管道内部进行实时、连续的监测，准确率较高，但是成本较高。

3. 热成像检测技术利用红外相机和热成像仪直接监测燃气管道表面的温度分布情况，通过检测温度变化，找出可能存在漏气的地方。

虽然这种方法不用接触到管道表面，但是它也容易受到外在环境的影响，准确率有限。

以上三种检测技术各有特点，选取应该根据实际情况进行综合考虑。

二、燃气管网漏气定位技术检测到管网中的漏气点后，精准地定位气体泄漏点是十分重要的。

燃气管网漏气定位技术主要有以下几种：1. 电感法通过地面感应器测量地下管道周围的磁场和气体压力，从而精确定位漏气点。

这种技术适用于金属管道，并且能够确定漏气位置及深度等信息。

2. 微气象法通过计算管道周围的空气流动模式，从而推测出漏气点位置，这种方法适用于大规模管网的漏气定位。

3. 热波法在地表面散布一定量的热物质，检测周围空气温度变化，并通过分析温度分布，确定漏气点位置。

这种方法施工方便，但受到一定的环境限制，并不能精确定位。

总的来说，燃气管网漏气检测和定位技术的不断优化，有利于提高燃气管网的安全性和效率、节省了维修成本以及避免了未检测漏气问题带来的危害。

随着科技的不断进步，相信燃气管网漏气检测和定位技术也会不断开发和完善，为城市生活的可持续发展作出贡献。

城市燃气管道泄漏检测技术的发展及应用发布时间：2021-12-08T09:18:33.824Z 来源：《中国建设信息化》2021年8月15期作者： 1刘献全 2杨博颖[导读] 城市燃气管道在具备绝对安全性的情况下，是为人们生活提供便利的重要城市基础设施1刘献全 2杨博颖1北京北燃港华燃气有限公司北京市 1000352北京市燃气集团有限责任公司工程建设管理分公司北京市 100035摘要：城市燃气管道在具备绝对安全性的情况下，是为人们生活提供便利的重要城市基础设施，但是一旦出现燃气管道泄漏问题，城市燃气管道就成为危害城市居民稳定生活的危险源，因为城市燃气管道对于社会大众正常生活具有重大影响，因此城市管道泄漏问题受到城市建设管理部门及广大民众的广泛关注，而燃气管道泄漏检测技术也因此受到同等重视，由此可见，对于城市管道泄漏检测技术的应用及发展进行有效分析是很有必要的。

关键词：城市燃气管道；泄漏检测技术；发展；应用；引言随着燃气工业的快速发展，我国燃气输送管道的铺设大大增加，但随之而来的管线老化、腐蚀或者意外损坏、人为破坏等问题，也造成了管道泄漏事故的发生。

泄漏作为燃气管网最常见的故障之一，研究燃气管网的泄漏问题，对提高整个燃气系统的安全性、故障发生后的关阀方案研究及故障检测与定位具有重要意义。

1城市燃气管道泄漏城市燃气管道最主要的安全隐患就是燃气管道泄漏，燃气泄漏始终是威胁燃气输送的主要原因。

通常将燃气管道泄漏以大中小三种程度作为评判标准。

举例来说，小漏的标准是泄漏气体量低于燃气输送总量的3%。

这种级别的泄漏通常是因为燃气管道的防腐层出现了破损，该破损位置受到了土壤中多种因素的破坏，使得管道出现破损导致泄漏。

中漏的核定标准通常指泄漏气体量维持在总输送量的3%~10%。

泄漏气体量大于总输送量的10%则被称为大漏。

在日常性燃气管道输送燃气的过程中，管道泄漏的情况多种多样，可能是阀门问题，或者是操作流程问题，出现问题后应当及时对管道进行检测，发现泄漏点，封堵泄漏点或者替换管道保证城市燃气输送安全。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改城市燃气管网泄漏检测技术及其方法(2021版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes城市燃气管网泄漏检测技术及其方法(2021版)摘要：介绍了燃气管网泄漏检测、漏点定位工作流程，解决燃气管网检测中疑难漏点的定位问题；应用吸真空系统定位大范围高浓度满量程泄漏点；介绍了乙烷检测法区分沼气和天然气或其他管道燃气的方法原理。

关键词：燃气管网疑难漏点定位吸真空系统气相色谱仪1前言自20世纪80年代开始，我国许多城市就铺设了燃气管网，到2000年底，全国城市燃气管道长度已达到89473km。

从铺设的年代来看，其中已有相当一部分的管道运行时间过长，管道腐蚀严重，已进入泄漏频发期。

以天津为例，管线总长5000多km，一年抢修300多次，几乎每天就有一次抢修。

管道泄漏一般由下列因素引起：施工质量差，验收把关不严；道路下面的管道长期承受交通压力、或地层沉降塌陷致使管道接口错位断裂或开焊；管道腐蚀；其它挖掘机械意外损害等。

下面是DVGW(德国水和燃气专业协会)1996年对不同材质燃气管道泄漏进行的统计：—PVC管942个漏气点管道长16839km—灰口铸铁管288132个漏气点管道长11055km—球墨铸铁管1871个漏气点管道长10049km—钢管43419个漏气点管道长171161km—PE管7588个漏气点管道长123256km从上面统计不难看出，灰口铸铁管道在单位长度内的漏气点数最多，是最易发生事故和最需要进行维修的；其次是钢管，腐蚀穿孔是产生漏气的主要原因。

城市燃气管道泄漏检测技术的运用摘要：城市燃气管道具有及时性、安全性与可靠性等特点，对于在燃气输送过程中对于环境的影响相对较少。

为了避免燃气管道出现泄漏等问题，燃气公司应当定期做好管道泄漏检测工作，保护城市居民燃气使用安全。

但由于燃气管道长期埋设在土壤环境当中，加上燃气对于管道存在一定的腐蚀性，会严重破坏管道质量，管道在出现裂缝问题的情况下会造成燃气泄漏，甚至威胁到人们的生命财产安全。

为此，通过对燃气管道泄漏技术进行综合性分析，合理运用燃气管道直接检测技术与间接检测技术，以此确保燃气管道的完整性，避免燃气管道出现泄漏问题，保障人们燃气使用安全。

关键词：城市燃气；管道泄漏；检测技术0引言：随着城市的发展与建设，城市燃气管道数量逐渐增多，燃气工程建设以及因为管理工作量不断增多，燃气公司需要对长期使用以及新建燃气管道进行全面检测，避免燃气管道出现泄漏问题，保障城市燃气管道运行安全。

在现代化科学技术水平的不断提升下，燃气管道泄漏检测技术得到了全面优化与创新，新型燃气管道泄漏检测技术逐渐增多，为确保燃气管道质量提供了有效帮助，保障了人们燃气管道使用安全。

1管道泄漏检测技术的发展.城市的发展与推进为城市燃气行业发展起到了良好的推动作用，加上现代化科学技术的结合运用，管道泄漏技术也到了优化与创新，解决了人工分段巡检工作问题，同时也加快了燃气管道泄流检测效率。

以往在燃气管道泄漏检测工作中，只能依靠技术人员对城市燃气管道进行分段检测，增加了检测难度以及工作量。

而现阶段通过对燃气管道泄漏检测技术的研究与创新，通过利用现代化信息技术，燃气管道泄漏检测方式以及种类逐渐增多，包含直接与间接检测方式，而且可以根据不同的检测管道选择合适的检测技术。

2燃气管道泄漏的直接检测技术分析2.1直接巡视法直接巡视法主要是通过利用人工判断完成对燃气管道泄露检测工作，人工检测人员通过利用看、听、闻等方式检测管道泄露位置，该方式过分依赖工作人员的专业素养以及专业能力，对于工作人员的责任心以及工作经验也有着高要求与高标准。

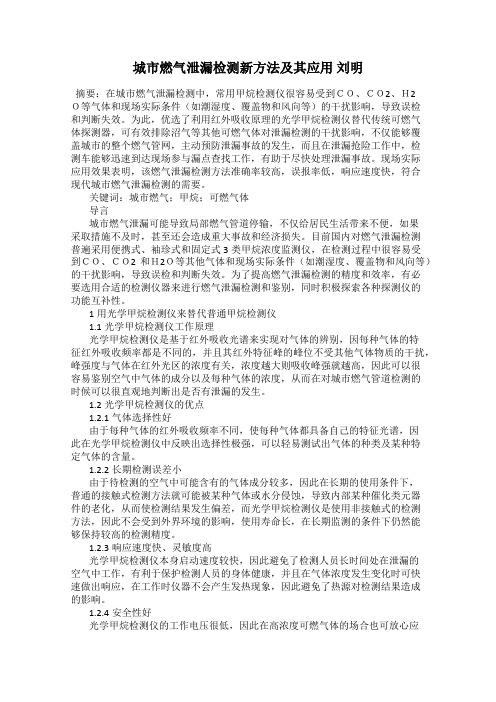

城市燃气泄漏检测新方法及其应用刘明摘要：在城市燃气泄漏检测中，常用甲烷检测仪很容易受到ＣＯ、ＣＯ2、Ｈ2Ｏ等气体和现场实际条件（如潮湿度、覆盖物和风向等）的干扰影响，导致误检和判断失效。

为此，优选了利用红外吸收原理的光学甲烷检测仪替代传统可燃气体探测器，可有效排除沼气等其他可燃气体对泄漏检测的干扰影响，不仅能够覆盖城市的整个燃气管网，主动预防泄漏事故的发生，而且在泄漏抢险工作中，检测车能够迅速到达现场参与漏点查找工作，有助于尽快处理泄漏事故。

现场实际应用效果表明，该燃气泄漏检测方法准确率较高，误报率低，响应速度快，符合现代城市燃气泄漏检测的需要。

关键词：城市燃气；甲烷；可燃气体导言城市燃气泄漏可能导致局部燃气管道停输，不仅给居民生活带来不便，如果采取措施不及时，甚至还会造成重大事故和经济损失。

目前国内对燃气泄漏检测普遍采用便携式、袖珍式和固定式3类甲烷浓度监测仪，在检测过程中很容易受到ＣＯ、ＣＯ2和Ｈ2Ｏ等其他气体和现场实际条件（如潮湿度、覆盖物和风向等）的干扰影响，导致误检和判断失效。

为了提高燃气泄漏检测的精度和效率，有必要选用合适的检测仪器来进行燃气泄漏检测和鉴别，同时积极探索各种探测仪的功能互补性。

1用光学甲烷检测仪来替代普通甲烷检测仪1.1光学甲烷检测仪工作原理光学甲烷检测仪是基于红外吸收光谱来实现对气体的辨别，因每种气体的特征红外吸收频率都是不同的，并且其红外特征峰的峰位不受其他气体物质的干扰，峰强度与气体在红外光区的浓度有关，浓度越大则吸收峰强就越高，因此可以很容易鉴别空气中气体的成分以及每种气体的浓度，从而在对城市燃气管道检测的时候可以很直观地判断出是否有泄漏的发生。

1.2光学甲烷检测仪的优点1.2.1气体选择性好由于每种气体的红外吸收频率不同，使每种气体都具备自己的特征光谱，因此在光学甲烷检测仪中反映出选择性极强，可以轻易测试出气体的种类及某种特定气体的含量。

1.2.2长期检测误差小由于待检测的空气中可能含有的气体成分较多，因此在长期的使用条件下，普通的接触式检测方法就可能被某种气体或水分侵蚀，导致内部某种催化类元器件的老化，从而使检测结果发生偏差，而光学甲烷检测仪是使用非接触式的检测方法，因此不会受到外界环境的影响，使用寿命长，在长期监测的条件下仍然能够保持较高的检测精度。

城市燃气管网泄漏检测技术及其方法燃气泄漏是城市燃气供应的重要安全隐患之一。

为了及时发现和修复泄漏问题，保障城市燃气供应的安全稳定，相关部门不断探索和应用新的泄漏检测技术和方法。

本文将介绍城市燃气管网泄漏检测技术及其方法。

传统泄漏检测技术传统燃气泄漏检测技术有很多种，如原子吸收光谱法、甲烷检测仪、红外测漏仪等。

这些传统技术的共同特点是依赖于人工巡检和局部检测，效率低，覆盖面小，难以保证检测结果的准确性和真实性。

城市燃气管网泄漏检测技术的特点和要求城市燃气管网泄漏检测技术要求检测过程简单方便，检测结果准确可靠，检测范围广泛，对环境和人员不会造成影响。

同时，城市燃气管网的检测还需要考虑管道的位置、长度和分布情况，以及管道埋藏的深度等因素。

检测方法基于声音的检测方法基于声音的泄漏检测技术是一种常见的检测方法。

它通过在管道周围放置传感器，对管道内或外的信号进行采集、处理和分析，以便获得泄漏的位置和大小。

这种方法的优点在于检测到的信号具有良好的可感知性，同时不会对周围环境和人员造成影响。

但是，基于声音的检测方法对于管道位置的要求比较高，如管道埋在混凝土或建筑物内，信号采集就难以实现。

基于气体成分的检测方法基于气体成分的泄漏检测技术是一种比较常用的检测方法。

最常用的检测方法是通过检测燃气中的甲烷含量来检测泄漏。

这种方法不依赖于环境因素，可以在各种不同环境下应用。

但是，其缺点在于对待测气体有较高的选择性，难以适应局部气体成分复杂的情况。

红外线成像检测方法红外线成像检测方法是一种较新的泄漏检测技术。

它通过使用红外线热成像仪来采集并分析管道和周围区域的温度变化，以便测量泄漏的位置和大小。

这种方法的优点在于可以快速检测泄漏位置，同时能够有效地排除环境因素和温度干扰。

其缺点在于设备价格较高，且对环境温度和湿度影响较大。

结论综合以上介绍，城市燃气管网泄漏检测技术有很多种，每种技术都有其特点和优缺点。

因此，应根据实际情况选择最适合的检测方法。

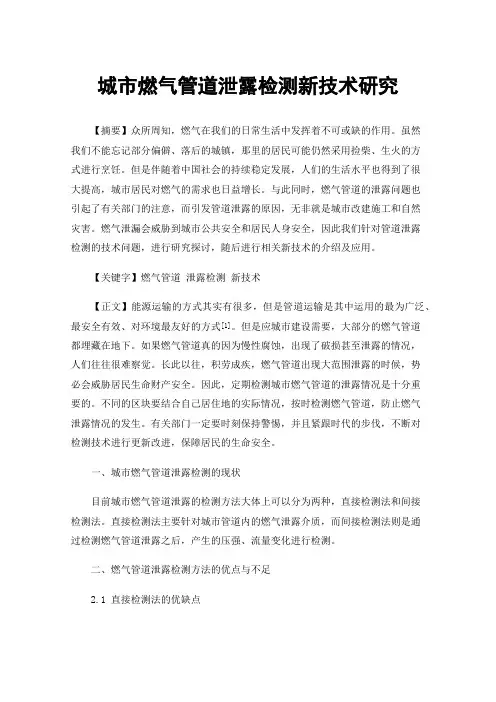

城市燃气管道泄露检测新技术研究【摘要】众所周知，燃气在我们的日常生活中发挥着不可或缺的作用。

虽然我们不能忘记部分偏僻、落后的城镇，那里的居民可能仍然采用捡柴、生火的方式进行烹饪。

但是伴随着中国社会的持续稳定发展，人们的生活水平也得到了很大提高，城市居民对燃气的需求也日益增长。

与此同时，燃气管道的泄露问题也引起了有关部门的注意，而引发管道泄露的原因，无非就是城市改建施工和自然灾害。

燃气泄漏会威胁到城市公共安全和居民人身安全，因此我们针对管道泄露检测的技术问题，进行研究探讨，随后进行相关新技术的介绍及应用。

【关键字】燃气管道泄露检测新技术【正文】能源运输的方式其实有很多，但是管道运输是其中运用的最为广泛、最安全有效、对环境最友好的方式[1]。

但是应城市建设需要，大部分的燃气管道都埋藏在地下。

如果燃气管道真的因为慢性腐蚀，出现了破损甚至泄露的情况，人们往往很难察觉。

长此以往，积劳成疾，燃气管道出现大范围泄露的时候，势必会威胁居民生命财产安全。

因此，定期检测城市燃气管道的泄露情况是十分重要的。

不同的区块要结合自己居住地的实际情况，按时检测燃气管道，防止燃气泄露情况的发生。

有关部门一定要时刻保持警惕，并且紧跟时代的步伐，不断对检测技术进行更新改进，保障居民的生命安全。

一、城市燃气管道泄露检测的现状目前城市燃气管道泄露的检测方法大体上可以分为两种，直接检测法和间接检测法。

直接检测法主要针对城市管道内的燃气泄露介质，而间接检测法则是通过检测燃气管道泄露之后，产生的压强、流量变化进行检测。

二、燃气管道泄露检测方法的优点与不足2.1 直接检测法的优缺点直接检测法包括可燃气体检测以及火焰电离检测，两种方法检测灵敏度都很高，能够检测到很低浓度的可燃气体，而且对燃气的检验范围也很大，位置判断准确，反应时间快。

但是直接检测法不能进行长距离的、连续性的检测，而且有着爆炸的风险。

2.2 间接检测法的优缺点燃气管道一旦出现泄露，势必会导致管道内压强、流量和温度产生很明显的差异，对照这些参数检测，使得操作十分简单。

都市燃气管网泄漏检测技术及其措施摘要: 简介了燃气管网泄漏检测、漏点定位工作流程, 处理燃气管网检测中疑难漏点旳定位问题；应用吸真空系统定位大范围高浓度满量程泄漏点；简介了乙烷检测法辨别沼气和天然气或其他管道燃气旳措施原理。

关键词: 燃气管网疑难漏点定位吸真空系统气相色谱仪1序言自20世纪80年代开始, 我国许多都市就铺设了燃气管网, 到2023年终, 全国都市燃气管道长度已到达89473km。

从铺设旳年代来看, 其中已经有相称一部分旳管道运行时间过长, 管道腐蚀严重, 已进入泄漏频发期。

以天津为例, 管线总长5000多km, 一年抢修300多次, 几乎每天就有一次抢修。

管道泄漏一般由下列原因引起：施工质量差, 验收把关不严；道路下面旳管道长期承受交通压力、或地层沉降塌陷致使管道接口错位断裂或开焊；管道腐蚀；其他挖掘机械意外损害等。

下面是DVGW(德国水和燃气专业协会)1996年对不一样材质燃气管道泄漏进行旳记录:—PVC管942个漏气点管道长16839km—灰口铸铁管288132个漏气点管道长11055km—球墨铸铁管1871个漏气点管道长10049km—钢管43419个漏气点管道长171161km—PE管7588个漏气点管道长123256km从上面记录不难看出, 灰口铸铁管道在单位长度内旳漏气点数最多, 是最易发生事故和最需要进行维修旳；另一方面是钢管, 腐蚀穿孔是产生漏气旳重要原因。

对于PVC.PE管而言, 最重要旳原因是第三方旳破坏, 即其他施工对其损害。

为了顺应都市能源构造旳调整和经济发展, 针对国内都市管网铺设年代长, 泄漏事故频繁发生旳现实状况, 埃德尔从二十一世纪初就开始研究探讨燃气管网泄漏检测技术及有关技术载体。

下面就从五个方面, 以埃德尔所引进旳德国舒赐产品为主导, 简介其特点、技术及措施。

2不一样种类气体泄漏旳不一样形式人工煤气(氢含量高)(1)迅速旳穿透性和极低旳粘滞性；(2)比较小旳膨胀；(3)漏气点轻易被确定。

城市燃气管道泄漏检测技术与方法城市燃气管道泄漏是一个严重的安全隐患，可能导致火灾、爆炸甚至人员伤亡。

因此，准确、快速地检测和定位管道泄漏对于保障城市安全至关重要。

本文将从工程专家和国家专业建造师的角度出发，介绍一些常见的城市燃气管道泄漏检测技术和方法。

一、人工巡检和观察法人工巡检和观察法是最常见的管道泄漏检测方法之一，它通过人工巡查管道附近的气味、噪音、震动等，以及观察气体是否泄漏出来，从而判断是否存在泄漏情况。

这种方法简单直观，但依赖于人工的感官判断，容易受到主观误判和环境影响。

二、气体检测仪器法气体检测仪器是一种常用的管道泄漏检测工具，它可以检测到泄漏气体的浓度，从而确定是否存在泄漏情况。

常见的气体检测仪器包括多参数气体检测仪、红外线气体检测仪、嗅探器等。

这些仪器可以快速准确地检测泄漏气体，并能够定位泄漏点的位置。

三、压力监测法压力监测法是一种间接检测管道泄漏的方法，它通过监测管道的压力变化来判断是否存在泄漏。

对于存在泄漏的管道，压力会出现异常下降。

这种方法需要安装压力传感器和数据采集系统，可以实时监测管道的压力变化，并通过数据分析确定泄漏情况。

四、管道内窥镜检测法管道内窥镜检测法是一种对管道内部进行检测的方法，它通过将可视化设备（如摄像头）引入管道内部，并将管道内部的图像传回观察人员，从而判断是否存在泄漏点。

这种方法可以直接观察到管道内部的情况，定位泄漏点的位置，但需要投入较高的成本和技术要求。

五、无损检测法无损检测法是一种非破坏性的检测方法，它通过利用声波、磁场、红外线等技术对管道进行检测，从而判断是否存在泄漏情况。

常见的无损检测技术包括超声波检测、磁粉检测、涡流检测等。

这些方法可以快速、准确地检测管道的泄漏情况，且不会对管道造成破坏。

在实际应用中，建议综合使用多种检测技术和方法，以提高泄漏检测的准确性和可靠性。

另外，对于城市燃气管道的泄漏检测，还应加强对管道的定期维护和检修，及时清理管道周围的杂物，确保管道的正常运行及安全使用。

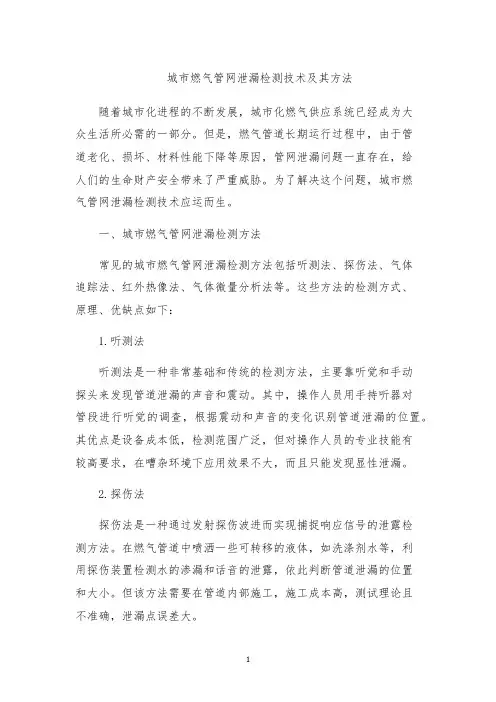

城市燃气管网泄漏检测技术及其方法随着城市化进程的不断发展，城市化燃气供应系统已经成为大众生活所必需的一部分。

但是，燃气管道长期运行过程中，由于管道老化、损坏、材料性能下降等原因，管网泄漏问题一直存在，给人们的生命财产安全带来了严重威胁。

为了解决这个问题，城市燃气管网泄漏检测技术应运而生。

一、城市燃气管网泄漏检测方法常见的城市燃气管网泄漏检测方法包括听测法、探伤法、气体追踪法、红外热像法、气体微量分析法等。

这些方法的检测方式、原理、优缺点如下：1.听测法听测法是一种非常基础和传统的检测方法，主要靠听觉和手动探头来发现管道泄漏的声音和震动。

其中，操作人员用手持听器对管段进行听觉的调查，根据震动和声音的变化识别管道泄漏的位置。

其优点是设备成本低，检测范围广泛，但对操作人员的专业技能有较高要求，在嘈杂环境下应用效果不大，而且只能发现显性泄漏。

2.探伤法探伤法是一种通过发射探伤波进而实现捕捉响应信号的泄露检测方法。

在燃气管道中喷洒一些可转移的液体，如洗涤剂水等，利用探伤装置检测水的渗漏和话音的泄露，依此判断管道泄漏的位置和大小。

但该方法需要在管道内部施工，施工成本高，测试理论且不准确，泄漏点误差大。

3.气体追踪法气体追踪法是指在向天然气管道中添加带有特殊气味的易溶气体，通过掌握气体浓度的分布规律、流向等信息，准确地确定泄漏点的位置。

这种方法精度较高，但仅限于纯气体，且所使用的易溶溶剂成本较高，在使用时需注意环保问题。

4.红外热像法红外热像法可以通过红外相机检测管道表面温度变化，从而确定管道泄漏位置。

发现管道泄漏和维修调整更容易，或在光线不充足的情况下进行检测，不过定位精度较差，效果不稳定，同时价格较高。

5.气体微量分析法气体微量分析法能够对环境中极微小浓度的气体进行检测，利用该方法能够检测出劣质管道、漏气、爆炸等危险情况，评估燃气泄漏风险等问题。

该方法具有精度高、重现性好、小范围检测、低杂质扰动、定位准确等优点。
