建筑图纸上所有符号、字母所代表的含义

在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB 10 吊车安全走道板 DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL21 连续梁 LL22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl 表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

施工图纸符号大全施工图纸是建筑工程中不可或缺的重要文件，它详细描述了建筑物的设计、构造和施工过程。

施工图纸中使用了许多特定的符号和标记，这些符号代表着不同的建筑元素和设备。

本文将介绍施工图纸中常用符号的含义和解释，帮助读者更好地理解和应用这些建筑符号。

一、基础符号1、直线：在施工图纸中，直线代表物体的轮廓或边界。

例如，墙壁、天花板和地面都可以用直线表示。

2、圆：圆通常用来表示圆形物体或曲面。

例如，管道的接头、阀门的阀座和排水管的管帽都可以用圆表示。

3、矩形：矩形通常用来表示方形物体或平面。

例如，窗户、门和墙壁都可以用矩形表示。

4、弧形：弧形代表曲线形状的物体或表面。

例如，穹顶、拱形门和曲线墙面都可以用弧形表示。

二、设备符号1、电器符号：在施工图纸中，电器符号代表各种电气设备和部件，如电线、开关、插座和灯具等。

每个符号都代表不同的电器元素，例如灯泡表示灯具，方框表示开关。

2、管道符号：管道符号代表各种管道和流体系统，如水管、气管、油管和排水管等。

每个符号都代表不同的管道元素，例如圆圈表示管道的接头，箭头表示管道的方向。

三、结构符号1、楼板符号：楼板符号代表建筑物的楼层和地面。

每个符号都代表不同的楼板元素，例如实线表示楼板的边缘，虚线表示楼板的开孔。

2、柱子符号：柱子符号代表建筑物中的支撑柱。

每个符号都代表不同的柱子元素，例如矩形表示实心柱，圆形表示圆柱。

四、其他符号1、尺寸符号：在施工图纸中，尺寸符号用于标注物体的尺寸和距离。

例如，箭头表示测量方向，波浪线表示连续测量。

2、标高符号：标高符号用于表示地面的高度和建筑物的水平面。

例如，三角形表示标高的高度，虚线表示相对高度。

总结：施工图纸中的符号是建筑工程中的重要语言，它们代表着不同的建筑元素和设备。

掌握这些符号的含义和使用方法对于从事建筑工程行业的专业人员来说非常重要。

本文介绍了基础符号、设备符号、结构符号和其他符号的含义和使用方法，希望能够帮助读者更好地理解和应用这些建筑符号。

建筑图纸符号大全教你识别常用符号在建筑行业中，图纸是一种非常重要的交流工具，它能够准确地传达设计师的意图给工程师和建筑师，确保建筑工程的顺利进行。

图纸上运用了大量的符号，这些符号代表着各种不同的元素和特征。

因此，对建筑图纸符号的准确理解和识别对于建筑从业人员来说至关重要。

本文将为您介绍一些常见的建筑图纸符号，帮助您更好地理解和读懂建筑图纸。

1. 尺寸标识符号在建筑图纸中，尺寸标识符号用于表示建筑物各个部分的尺寸和距离。

常见的尺寸标识符号包括“H”、“W”和“D”，分别代表高度、宽度和深度。

此外，箭头也是一种常用的尺寸标识符号，用于指示尺寸的方向。

2. 线条符号线条符号在建筑图纸中起到了连接和界定各个元素的作用。

常见的线条符号包括实线、虚线、点线和粗线。

实线代表着边界和实体物体，虚线用于表示隐藏部分或次要元素，点线通常用于表示中心线或对称线，而粗线则用于显示特别重要的线条。

3. 建筑材料符号建筑图纸中的建筑材料符号用于标识建筑物中使用的材料。

常见的建筑材料符号有砖块、混凝土、木材和玻璃等。

这些符号通常通过简化图标的形式来表示，可以让读者迅速识别不同的材料种类。

4. 设备符号设备符号用于表示建筑物中的各种设备和机械元素。

例如，电灯、插座、空调和消防设备等。

这些符号常常采用标准化的图标形式，有助于工程师和施工人员对建筑物的布局和设备位置有更直观的了解。

5. 地形符号地形符号用于表示建筑物所在地的地形特征，例如山脉、河流和道路等。

这些符号通常是通过简化和符号化的方式来表示，以便更好地展示地形特点。

6. 水平符号水平符号用于描述建筑物的水平线或平面。

常见的水平符号包括水平线、平面图和等高线等。

这些符号的使用可以帮助读者更好地理解建筑物的外观和布局。

7. 建筑元素符号建筑元素符号用于标识建筑物中的各个元素，例如墙壁、窗户和门等。

这些符号通常是通过简化的图标形式来表示，以便在图纸上占用较小的空间。

8. 比例尺符号比例尺符号用于表示图纸上的尺寸和实际建筑物的尺寸之间的比例关系。

图纸上字母代表含义板 B ，屋面板WB，空心板KB，槽行板CB，折板ZB密肋板MB，楼梯板TB，盖板或沟盖板GB，挡雨板或檐口板YB吊车安全走道板DB，墙板QB，天沟板TGB梁L ，屋面梁WL，吊车梁DL，单轨吊DDL，轨道连接DGL车挡CD，圈梁QL，过梁GL，连续梁LL，基础梁JL，楼梯梁TL 框架梁KL，框支梁KZL，屋面框架梁WKL檩条LT，屋架WJ，托架TJ，天窗架CJ，框架KJ，刚架GJ支架ZJ柱Z，框架柱KZ，构造柱GZ，承台CT，设备基础SJ，桩ZH挡土墙DQ，地沟DG，柱间支撑DC，垂直支撑ZC水平支撑SC，梯T ，雨篷YP ，阳台YT ，梁垫LD预埋件M ，天窗端壁TD ，钢筋网W ，钢筋骨架G基础J ，暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350 mm ，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

”其中，“］6＠200”为不规范标注，应为“φ6＠200”。

史上最全的建筑符号及含义1. 建筑平面图符号- 矩形表示建筑矩形表示建筑- 室内空间: 一般标志房间名称，如"卧室"、"厨房"等。

- 建筑轮廓: 标志建筑物的外形。

- 线段表示墙壁线段表示墙壁- 实线: 表示实墙或承重墙。

- 虚线: 表示非承重墙或隔断墙。

- 箭头表示开口箭头表示开口- 单向箭头: 表示门或窗户的开启方向。

- 双向箭头: 表示门或窗户的双向开启。

- 斜线表示投影斜线表示投影- 斜线: 表示物体的投影，如柱子、梁等。

2. 建筑立面图符号- 矩形表示窗户或门矩形表示窗户或门- 有划分的矩形: 表示窗户。

- 单实线的矩形: 表示门。

- 圆形表示柱子圆形表示柱子- 实心圆: 表示主柱或承重柱。

- 空心圆: 表示非承重柱。

- 交叉表示剪力墙交叉表示剪力墙- 交叉线: 表示具有阻力和抗震功能的剪力墙。

3. 建筑剖面图符号- 线段表示剖面线段表示剖面- 垂直线段: 表示建筑物的剖面。

- 阴影表示材质阴影表示材质- 阴影: 表示不同材质的区域，如混凝土、砖墙等。

- 箭头表示观察方向箭头表示观察方向- 箭头: 表示观察建筑剖面的方向。

4. 建筑电气图符号- 圆形表示灯具或插座圆形表示灯具或插座- 灯泡图标: 表示灯具。

- 插座图标: 表示插座。

- 线段表示电线线段表示电线- 实线: 表示电源线。

- 虚线: 表示普通电线。

- 箭头表示电流方向箭头表示电流方向- 箭头: 表示电流的流动方向。

以上是建筑设计中常见的符号及其含义，希望对您有所帮助。

*注意：上述符号仅供参考，具体建筑符号及含义可能因地区、行业等因素而有所不同，请在具体场合中确认使用的符号。

*。

在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB 10 吊车安全走道板 DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁 LL22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ 如何看图纸上的一些符号在建筑设计图中;l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁;z表示柱、gz表示构造柱、kz表示框架柱;m表示是门、c表示是窗..下面谈谈一些经验;与博友共享..1、正规的建筑设计;要有设计者签名;建筑图纸负责人签名;审定者签名;校对人签名;并加盖出图章;注册执业章..2、建筑设计图纸中;长度一般以mm为;有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合..“建筑用料说明”中;在各小项的前面有打上“√”的;为该设计所采用的做法..没有打勾的;非该设计所采用的做法..3、如在建筑设计图中：“c20钢筋砼jl240400配4φ16络φ6200箍..”解读为：强度为c的钢筋混凝土结构的基础梁;宽240mm;高400mm;配4条直径16厘16mm螺纹的主钢筋;每间隔200mm箍一个直径6厘的钢筋长方形环络..长方形环络长约340--350 mm ;宽约180mm--190mm..“c20砼小柱240240配4φ12箍6200..”其中;“6200”4、如在建筑设计图中：为不规范标注;应为“φ6200”..解读为：强度为c20的钢筋混凝土结构的小梁;截面为长240mm;宽240mm;配4条直径12厘12mm螺纹的主钢筋;每间隔200mm箍一个直径6厘钢筋的长方形络..小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度;因为圈梁与板面是浇筑在一起..5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖..“m5”表示水泥砂浆的强度等级;“mu10”表示贝灰砂砖的强度等级..mu10代表贝灰砂砖的抗压强度平均值≥10mpa..6、ql表示圈梁;圈梁的做法;通常用于砖混房屋建筑结构混合结构;即先砌墙;后用钢筋混凝土浇筑圈梁及板面..7、框架结构的做法;即先浇筑柱体;大梁、小梁、板面等..待拆掉模板后再砌墙体..8、根据质监的要求;可以要求承建方提供钢筋每批次的合格证;水泥每批次的合格证;mu10贝灰砂砖每批次的合格证;水泥砼的测试合格证..建筑图纸家建筑图纸符号一、箍筋表示方法：⑴φ10100/2002 表示箍筋为φ10 ;加密区间距100;非加密区间距200;全为双肢箍..⑵φ10100/2004 表示箍筋为φ10 ;加密区间距100;非加密区间距200;全为四肢箍..⑶φ82002 表示箍筋为φ8;间距为200;双肢箍..⑷φ81004/1502 表示箍筋为φ8;加密区间距100;四肢箍;非加密区间距150;双肢箍..一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22;3Φ20 表示上部钢筋为3Φ22; 下部钢筋为3Φ20..⑵ 2φ12;3Φ18 表示上部钢筋为2φ12; 下部钢筋为3Φ18..⑶ 4Φ25;4Φ25 表示上部钢筋为4Φ25; 下部钢筋为4Φ25..⑷ 3Φ25;5Φ25 表示上部钢筋为3Φ25; 下部钢筋为5Φ25.. 二、梁上部钢筋表示方法：标在梁上支座处⑴ 2Φ20 表示两根Φ20的钢筋;通长布置;用于双肢箍..⑵ 2Φ22+4Φ12 表示2Φ22 为通长;4φ12架立筋;用于六肢箍..⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25;下排为2Φ25..⑷ 2Φ22+ 2Φ22 表示只有一排钢筋;两根在角部;两根在中部;均匀布置..三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋;每侧一根φ12..⑵ G4Φ14 表示梁两侧的构造钢筋;每侧两根Φ14..⑶ N2Φ22 表示梁两侧的抗扭钢筋;每侧一根Φ22..⑷ N4Φ18 表示梁两侧的抗扭钢筋;每侧两根Φ18..四、梁下部钢筋表示方法：标在梁的下部⑴ 4Φ25 表示只有一排主筋;4Φ25 全部伸入支座内..⑵ 6Φ25 2/4 表示有两排钢筋;上排筋为2Φ25;下排筋4Φ25..⑶ 6Φ25 -2 /4 表示有两排钢筋;上排筋为2Φ25;不伸入支座;下排筋4Φ25;全部伸入支座..⑷ 2Φ25 + 3Φ22-3/ 5Φ25 表示有两排筋;上排筋为5根..2Φ25伸入支座;3Φ22;不伸入支座..下排筋 5Φ25;通长布置..五、标注示例：KL73300×700 Y500×250φ10100/2002 2Φ25N4Φ18-0.1004Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL73 300×700 表示框架梁7;有三跨;断面宽300;高700..Y500×250 表示梁下加腋;宽500;高250..N4Φ18 表示梁腰中抗扭钢筋..φ10100/2002 2Φ25 表示箍筋和架立筋..-0.100 表示梁上皮标高..钢筋混凝土粘结锚固能力可以由四种途径得到：①钢筋与混凝土接触面上化学吸附作用力;也称胶结力..②混凝土收缩;将钢筋紧紧握固而产生摩擦力..③钢筋表面凹凸不平与混凝土之间产生的机械咬合作用;也称咬合力..④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力..正筋就是正弯矩筋;简单的说;就是对于受弯构件来说;如梁板等;下部受拉的部位的钢筋;对于连续梁板;一般就在跨中; 同理;负筋一般在支座处上部受拉通长钢筋就是指在所标的区段内通长设置;直径可以不相同;可以采用搭接连接形式;保证梁各个部位的这个部分钢筋都能发挥其抗拉强度;而且两端应按受拉锚固的钢筋贯通筋是指贯穿于构件如梁整个长度的钢筋;中间既不弯起也不中断;当钢筋过长时可以搭接或焊接;但不改变直径..贯通筋既可以是受力钢筋;也可以是架力钢筋..支座有负筋;是相对而言的;一般应该是指梁的支座部位用以抵消负弯矩的钢筋;俗称担担筋..一般结构构件受力弯矩分正弯矩和负弯矩;抵抗负弯矩所配备的钢筋称为负筋;一般指板、梁的上部钢筋;有些上部配置的构造钢筋习惯上也称为负筋..当梁、板的上部钢筋通长时;大家也习惯地称之为上部钢筋..至于端支座负筋;中间支座负筋就是两端的和中间的盖筋又名盖铁、扣筋;通常设置在板的支座端支座;中间支座;位置在板的上皮;其作用是抵抗板的负弯矩;也可以叫板负筋现在板中差不多都有两层;下层筋都是通长的;应该叫主筋;而板负筋是架起来的;板负筋根据设计的不同也不一样;有板上全放的;也有不全放的;不全放的设计一般是长度有梁短跨的1/4吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部;是提高梁承受集中荷载抗剪能力的一种钢筋;形状如元宝;又称为元宝筋..主要作用是：由于梁的某部受到大的集中荷载作用;可能会使梁上引起斜裂缝;特别是力作用在受拉区内;为了使梁体不产生局部严重破坏;同时使梁体的材料发挥各自的作用而设置的;主要布置在剪力有大幅突变部位;防止该部位产生过大的裂缝;引起结构的破坏;就必须配吊筋了;还要加配附加箍筋..“腹筋”作用：梁的抗扭它在设计上属构造配筋;即力学上不用设计计算具体力的大小;按国家设计规范的构造要求查得此数据..当梁高大到一定要求时;就得加设腰筋;按多少、加多大规格按构造要求规范查得.. 1、什么是负弯矩：在弯矩图上如果你学过结构力学你可以跳过这一部分;向上弯起的弯矩是正弯矩;反之;向下弯起的弯矩就是负弯矩；打个比方;你用手拗一只筷子;向下拗的时候;是筷子下部先断；这是正弯矩;向上拗的时候;是是筷子上部先断;这是负弯矩；明白了正负弯的区别;你就可以往下看了；2、为抵抗负弯矩而设置的钢筋就叫负弯矩筋;在工地上常常简称为“负筋”;一般来说;常碰到的负弯矩筋有两种;一种是楼板与梁交接的地方;也就是楼板“生根”的地方;在这个地方;在楼板受力的影响下;应该是梁面受力;对楼板来说;这就是负弯矩筋;一般长度为跨过梁面1米左右；另一种就是梁的支座处;因为梁支端两端受向下的弯矩;在梁支座处;存在负弯矩;这是一个关键部位;常按锚固要求放一定的负筋2、依据GB50010-2002;在温度;收缩应力较大的现浇板区域内;钢筋间距宜取为150~200MM;并应在板的未配筋表面布置温度收缩钢筋. 温度收缩钢筋可利用原有钢筋贯通布置;也可另行设置构造钢筋网;并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固箍筋肢数区分单肢箍、双肢箍、四肢箍等箍筋的作用主要是用来满足斜截面抗剪强度;并联结受力主筋和受压区混凝土使其共同工作;此外;用来固定主钢筋的位置而使构件梁或者柱内各种钢筋构成钢筋骨架的钢筋..常见的箍筋有单肢箍筋又叫拉钩、开口矩形箍筋、封闭矩形箍筋、菱形箍筋、异形箍筋、圆形箍筋和螺旋箍筋常用于桩等..拉钩在钢筋工程中;以梁断面钢筋为例;箍筋的每一个立边叫作一个肢;一个立边的箍筋称为单肢箍;闭合矩形的箍筋因为有两个立边;称为双肢箍;由两个双肢箍筋组合而成的一组箍筋称为四肢箍;除此而外;还有用3个双肢箍组成的六肢箍等等..一个成方形的箍筋就是叫双肢箍两个成方形的箍筋并立使用就叫四肢箍三个成方形的箍筋并立使用就叫六肢箍以此类推……如果里面用拉钩的话;就有可能成为了三肢箍;五肢箍等等把梁剖断看;看到2根箍筋就是双肢箍;看到4根钢筋就是四肢箍..箍筋的肢数是看梁同一截面内在高度方向箍筋的根数..小截面梁因宽度较小;相应产生的梁内剪力较小;采用单肢箍即可;类似于一个S钩..像一般的单个封闭箍筋;在高度方向就有两根钢筋;属于双肢箍..再如;截面宽较大的同一截面采用两个封闭箍并相互错开高度方向就有四根钢筋;属于四肢箍..以此类推..下图是柱子的箍筋肢数区分：箍筋加密区加密是对于抗震结构来说的..根据抗震等级的不同;加密的规定也不同..一般来说;对于钢筋混凝土框架的梁的端部和每层柱子的两端都要进行加密..梁端的加密区长度一般取1.5倍的梁高..柱子加密区长度一般取1/6每层柱子的高度..但最底层一层柱子的根部应取1/3的高度..对于特别情况下的柱子还应全部加密..详细的可以参看抗震设计规范..另外;简支梁两端;1.5倍梁高处;悬挑梁全段加密..柱的箍筋加密范围应按下列规定采用：1 柱端取截面高度圆柱直径;柱净高的1/6和500mm三者的最大值..2 底层柱柱根不小于柱净高的1/3；当有刚性地面时;除柱端外尚应取刚性地面上下各500mm..有地下室时;底层柱为一层柱3 剪跨比不大于2的柱和因设置填充墙等形成的柱净高与柱截面高度之比不大于4的柱;取全高..4 框支柱;取全高..5 一级及二级框架的角柱;取全高..纹钢及圆钢筋的重量表螺纹钢Φ9-0.499kg/mΦ10-0.617kg/mΦ12-0.888kg/mΦ14-1.21kg/mΦ16-1.58kg/mΦ18-2.00kg/mΦ20-2.47kg/mΦ22-2.98kg/mΦ25-3.85kg/mΦ28-4.83kg/mΦ32-6.31kg/mΦ40-9.87kg/m。

在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB10 吊车安全走道板DB11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm 箍一个直径6厘的钢筋长方形环络。

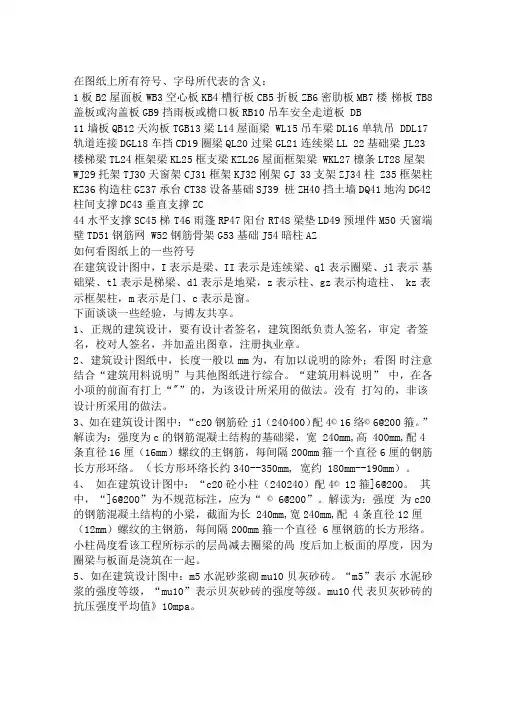

在图纸上所有符号、字母所代表的含义：1板B2屋面板WB3空心板KB4槽行板CB5折板ZB6密肋板MB7楼梯板TB8盖板或沟盖板GB9挡雨板或檐口板RB10吊车安全走道板 DB11墙板QB12天沟板TGB13梁L14屋面梁 WL15吊车梁DL16单轨吊 DDL17轨道连接DGL18车挡CD19圈梁QL20过梁GL21连续梁LL 22基础梁JL23楼梯梁TL24框架梁KL25框支梁KZL26屋面框架梁 WKL27檩条LT28屋架WJ29托架TJ30天窗架CJ31框架KJ32刚架GJ 33支架ZJ34柱 Z35框架柱KZ36构造柱GZ37承台CT38设备基础SJ39 桩ZH40挡土墙DQ41地沟DG42柱间支撑DC43垂直支撑ZC44水平支撑SC45梯T46雨篷RP47阳台RT48梁垫LD49预埋件M50 天窗端壁TD51钢筋网 W52钢筋骨架G53基础J54暗柱AZ如何看图纸上的一些符号在建筑设计图中，I表示是梁、II表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、 kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明” 中，在各小项的前面有打上“"”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl （240400）配4© 16络© 6@200 箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽 240mm,高 400mm,配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm 箍一个直径6厘的钢筋长方形环络。

（长方形环络长约340--350mm, 宽约 180mm--190mm）。

在图纸上所有符号、字母所代表的含义：1板B2屋面板WB3空心板KB4槽行板CB5折板ZB6密肋板MB7楼梯板TB8盖板或沟盖板GB9挡雨板或檐口板YB10 吊车安全走道板DB11墙板QB12天沟板TGB13梁L14屋面梁WL15吊车梁DL16单轨吊DDL17轨道连接DGL18车挡CD19圈梁QL20过梁GL21连续梁LL22基础梁JL23楼梯梁TL24框架梁KL25框支梁KZL26屋面框架梁WKL27檩条LT28屋架WJ29托架TJ30天窗架CJ31框架KJ32刚架GJ33支架ZJ34柱Z35框架柱KZ36构造柱GZ37承台CT38设备基础SJ39桩ZH40挡土墙DQ41地沟DG42柱间支撑DC43 垂直支撑ZC44水平支撑SC45梯T46雨篷YP47阳台YT48梁垫LD49预埋件M50天窗端壁TD51钢筋网W52钢筋骨架G53基础J54 暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200 箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB10 吊车安全走道板DB11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm 箍一个直径6厘的钢筋长方形环络。

在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB 10 吊车安全走道板 DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁 LL22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB 10 吊车安全走道板DB11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm 箍一个直径6厘的钢筋长方形环络。

建筑图纸符号大全
操作方法
01
AZ表示：暗柱z表示：柱gz表示：构造柱kz表示：框架柱
02
l表示：梁ll表示：连续梁ql表示：圈梁jl表示：基础梁tl表示：梯梁dl表示：地梁QL表示：圈梁 GL：过梁LL表示：连系梁 JL表示：基础梁TL表示：楼梯梁
03
m表示：门c表示：窗YT表示：阳台YP表示：雨篷M表示：预埋件 TD表示：天窗端壁
04
W表示：钢筋网 G表示：钢筋骨架@表示：钢筋间距Φ表示：钢筋型号
05
WJ表示：屋架 TJ表示：托架 CJ表示：天窗架 33 框架 KJGJ表示：刚架 ZJ表示：支架 J表示：基础SJ表示：设备基础
06
CT表示：承台ZH表示：桩DG表示：地沟DC表示：柱间支撑ZC表示：垂直支撑SC表示：水平支撑
07
B表示：板 WB表示：屋面板 KB表示：空心板 CB表示：槽行板ZB表示：折板MB表示：密肋板TB表示：楼梯板GB表示：盖板或沟盖板 YB表示：挡雨板或檐口板 DB表示：吊车安全走道板 QB表示：墙板 TGB表示：天沟板。

在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB 10 吊车安全走道板DB11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm 箍一个直径6厘的钢筋长方形环络。

建筑符号大全解释建筑符号是在建筑图纸中用来表示建筑元素、设备、材料等内容的符号和标记。

这些符号起到了传递信息、节省空间和提高图纸的可读性的重要作用。

在建筑设计和施工过程中，正确理解和使用建筑符号是非常重要的。

下面是一些常见的建筑符号及其解释：1. 墙壁符号：墙壁符号一般由实线和虚线组成，实线表示实墙，虚线表示空洞。

墙壁符号的末端常常包含标记，用来指示墙壁的材料和厚度。

2. 门窗符号：门窗符号用来表示建筑物的出入口和采光窗。

一般来说，门的符号为一个正方形，窗的符号为一个长方形。

符号上常常还有一些标记，用来表示门或窗的类型、尺寸和开启方式等信息。

3. 楼梯符号：楼梯符号用来表示建筑物中的楼梯。

一般来说，楼梯符号由两条平行的直线和一些与之相连的斜线组成。

符号上还常常有标记，用来表示楼梯的类型、尺寸和材料等信息。

4. 柱子符号：柱子符号用来表示建筑物中的柱子或立柱。

一般来说，柱子符号为一个小正方形，表示柱子的位置。

符号上常常还有一些标记，用来表示柱子的尺寸、材料和承载能力等信息。

5. 基础符号：基础符号用来表示建筑物的基础结构。

一般来说，基础符号由实线和虚线组成，实线表示基础的底部轮廓，虚线表示基础的上部轮廓。

符号上还常常有一些标记，用来表示基础的类型、尺寸和承载能力等信息。

6. 水平符号：水平符号用来表示建筑物的水平线和水平面。

一般来说，水平符号为一条水平的直线，表示建筑物的地平线。

符号上还常常有一些标记，用来表示水平线的标高和参考点等信息。

7. 箭头符号：箭头符号用来表示建筑物的方向。

一般来说，箭头符号为一个尖头，表示建筑物的正前方。

符号上还常常有一些标记，用来表示箭头的指向和参考物等信息。

以上只是一些常见的建筑符号，实际上建筑符号种类繁多，不同的国家和地区可能会有不同的符号标准。

为了正确理解和使用建筑符号，建筑师和工程师需要熟练掌握相关的图纸规范和标准。

在实际工作中，建筑师和工程师可以参考以下的相关内容：1. 《建筑设计绘图规范》：这是一本由中国建筑设计研究院编写的图纸规范手册，详细说明了建筑图纸的制作要求和标注方法。

图纸上字母代表含义板 B ，屋面板 WB，空心板 KB，槽行板 CB，折板 ZB密肋板 MB，楼梯板 TB，盖板或沟盖板 GB，挡雨板或檐口板 YB吊车安全走道板 DB，墙板 QB，天沟板 TGB梁 L ，屋面梁 WL，吊车梁 DL，单轨吊 DDL，轨道连接 DGL车挡 CD，圈梁 QL，过梁 GL，连续梁 LL，基础梁 JL，楼梯梁 TL 框架梁 KL，框支梁 KZL，屋面框架梁 WKL檩条 LT，屋架 WJ，托架 TJ，天窗架 CJ，框架 KJ，刚架 GJ支架 ZJ柱 Z，框架柱 KZ，构造柱 GZ，承台 CT，设备基础 SJ，桩 ZH挡土墙 DQ，地沟 DG，柱间支撑 DC，垂直支撑 ZC水平支撑 SC，梯 T ，雨篷 YP ，阳台 YT ，梁垫 LD预埋件 M ，天窗端壁 TD ，钢筋网 W ，钢筋骨架 G基础 J ，暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350 mm ，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。
