建筑施工手册(第四版)钢筋工程：钢筋安装9-7

建筑施工手册第四版
建筑施工手册是一本为建筑施工人员编写的指南书，用于
指导施工过程中的操作、技术、安全等各方面的事项。

第
四版建筑施工手册是在前三版的基础上进行修订和更新的
版本。

第四版建筑施工手册包括以下内容：
1. 建筑施工的基本原理和流程：介绍建筑施工的基本理论
和方法，包括施工过程的准备工作、拆除和清理、基础施工、结构施工、装饰施工等。

2. 施工材料和设备：介绍常用的施工材料和设备，包括混
凝土、砖石、钢筋、木材等建筑材料，以及各种施工机械
和工具的使用方法。

3. 施工技术和方法：介绍各种建筑施工的具体技术和方法，包括墙体砌筑、地板铺设、屋面施工、安装门窗、给排水
管道施工等。

4. 建筑施工安全和质量控制：介绍建筑施工中的安全注意事项和质量控制措施，包括施工现场的安全管理、工人的安全培训、质量验收等。

5. 建筑施工的相关法规和标准：介绍与建筑施工相关的法律法规和标准，包括建筑施工许可证的申请程序、建筑工程质量验收标准等。

第四版建筑施工手册的目的是帮助建筑施工人员提高施工质量和效率，确保施工过程的安全和顺利进行。

它是一本非常重要的参考书，适用于建筑施工从业人员、工程管理人员和相关专业人士。

9 钢筋工程9-1 材料9-1-1 钢筋品种与规格混凝土结构用的普通钢筋，可分为两类：热轧钢筋和冷加工钢筋（冷轧带肋钢筋、冷轧扭钢筋、冷拔螺旋钢筋）。

冷拉钢筋与冷拔低碳钢丝已逐渐淘汰。

余热处理钢筋属于热轧钢筋一类。

热轧钢筋的强度等级由原来的I级、II级、III级和IV级更改为按照屈服强度（MPa）分为235级、335级、400级、500级。

《混凝土结构设计规范》（GB50010-2002）第4.2.1条规定：普通钢筋宜采用热轧带肋钢筋HRB400级和HRB335，也可采用热轧光圆钢筋HPB235和余热处理钢筋RRB400级；并在条文说明中提倡用HRB400级（即新III级）钢筋作为我国钢筋混凝土结构的主力钢筋。

该设计规范尚未列入HRB500级钢筋。

冷轧带肋钢筋和冷轧扭钢筋因已有专门规程《冷轧带肋钢筋混凝土结构技术规程》（JGJ95-1995）和《冷轧扭钢筋混凝土构件技术规程》（JGJ115-1997）可供参考。

9-1-1-1 热轧钢筋热轧钢筋是经热轧成型并自然冷却的成品钢筋，分为热轧光圆钢筋和热轧带肋钢筋两种。

热轧光圆钢筋应符合国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013-1991）的规定。

热轧带肋钢筋应符合国家标准《钢筋混凝土用热轧带肋钢筋》（GB1499-1998）的规定。

1．尺寸、外形和重量热轧钢筋的直径、横截面面积和重量，见表9-1。

热轧带肋钢筋的外形，见图9-1。

热轧钢筋的直径、横截面面积和重量表9-16 5.8 0.6 28.27 0.2228 7.7 0.8 50.27 0.39510 9.6 1.0 78.54 0.61712 11.5 1.2 113.1 0.88814 13.4 1.4 153.9 1.2116 15.4 1.5 201.1 1.5818 17.3 1.6 254.5 2.0020 19.3 1.7 314.2 2.4722 21.3 1.9 380.1 2.9825 24.2 2.1 490.9 3.8528 27.2 2.2 615.8 4.8332 31.0 2.4 804.2 6.3136 35.0 2.6 1018 7.9940 38.7 2.9 1257 9.8750 48.5 3.2 1964 15.42 注：1.表中理论重量按密度为7.85g/cm3计算；2.重量允许偏差：直径6~12mm为±7%，14~20mm为±5%，22~50mm为±4%。

9-7 钢筋安装9-7—1 钢筋现场绑扎9—7—1—1 准备工作1．核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符。

如有错漏，应纠正增补。

2．准备绑扎用的铁丝、绑扎工具（如钢筋钩、带扳口的小撬棍)，绑扎架等。

钢筋绑扎用的铁丝,可采用20~22号铁丝，其中22号铁丝只用于绑扎直径12mm以下的钢筋。

铁丝长度可参考表9—80的数值采用；因铁丝是成盘供应的,故习惯上是按每盘铁丝周长的几分之一来切断.钢筋绑扎铁丝长度参考表(mm）表9-803．准备控制混凝土保护层用的水泥砂浆垫块或塑料卡。

水泥砂浆垫块的厚度，应等于保护层厚度。

垫块的平面尺寸：当保护层厚度等于或小于20mm时为30mm×30mm,大于20mm时50mm×50mm。

当在垂直方向使用垫块时，可在垫块中埋入20号铁丝。

塑料卡的形状有两种:塑料垫块和塑料环圈，见图9-115。

塑料垫块用于水平构件(如梁、板）,在两个方向均有凹槽，以便适应两种保护层厚度.塑料环圈用于垂直构件（如柱、墙),使用时钢筋从卡嘴进入卡腔；由于塑料环圈有弹性，可使卡腔的大小能适应钢筋直径的变化。

图9-115 控制混凝土保护层用的塑料卡(a）塑料垫块；（b）塑料环圈4．划出钢筋位置线.平板或墙板的钢筋，在模板上划线；柱的箍筋,在两根对角线主筋上划点；梁的箍筋，则在架立筋上划点；基础的钢筋,在两向各取一根钢筋划点或在垫层上划线.钢筋接头的位置，应根据来料规格，结合9-2—1-3条对有关接头位置、数量的规定,使其错开，在模板上划线。

5．绑扎形式复杂的结构部位时,应先研究逐根钢筋穿插就位的顺序，并与模板工联系讨论支模和绑扎钢筋的先后次序，以减少绑扎困难。

9—7-1—2 钢筋绑扎接头1．钢筋绑扎接头宜设置在受力较小处.同一纵向受力钢筋不宜设置两个或两个以上接头.接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。

2．同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。

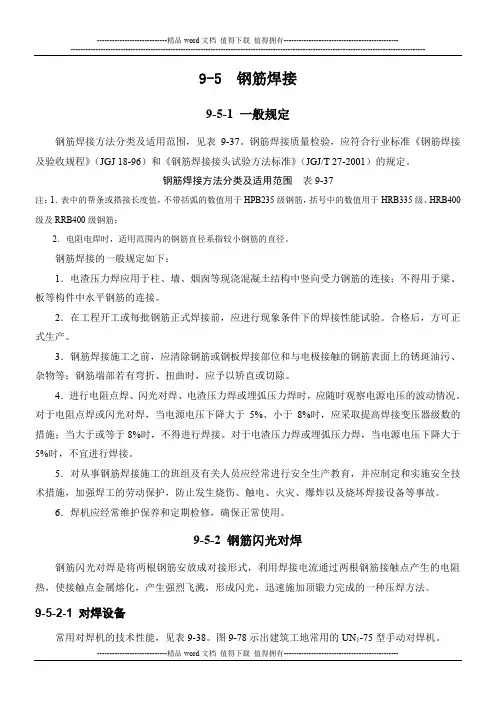

9-5 钢筋焊接9-5-1 一般规定钢筋焊接方法分类及适用范围，见表9-37。

钢筋焊接质量检验，应符合行业标准《钢筋焊接及验收规程》（JGJ 18-96）和《钢筋焊接接头试验方法标准》（JGJ/T 27-2001）的规定。

钢筋焊接方法分类及适用范围表9-37注：1．表中的帮条或搭接长度值，不带括弧的数值用于HPB235级钢筋，括号中的数值用于HRB335级、HRB400级及RRB400级钢筋；2．电阻电焊时，适用范围内的钢筋直径系指较小钢筋的直径。

钢筋焊接的一般规定如下：1．电渣压力焊应用于柱、墙、烟囱等现浇混凝土结构中竖向受力钢筋的连接；不得用于梁、板等构件中水平钢筋的连接。

2．在工程开工或每批钢筋正式焊接前，应进行现象条件下的焊接性能试验。

合格后，方可正式生产。

3．钢筋焊接施工之前，应清除钢筋或钢板焊接部位和与电极接触的钢筋表面上的锈斑油污、杂物等；钢筋端部若有弯折、扭曲时，应予以矫直或切除。

4．进行电阻点焊、闪光对焊、电渣压力焊或埋弧压力焊时，应随时观察电源电压的波动情况。

对于电阻点焊或闪光对焊，当电源电压下降大于5%、小于8%时，应采取提高焊接变压器级数的措施；当大于或等于8%时，不得进行焊接。

对于电渣压力焊或埋弧压力焊，当电源电压下降大于5%时，不宜进行焊接。

5．对从事钢筋焊接施工的班组及有关人员应经常进行安全生产教育，并应制定和实施安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏焊接设备等事故。

6．焊机应经常维护保养和定期检修，确保正常使用。

9-5-2 钢筋闪光对焊钢筋闪光对焊是将两根钢筋安放成对接形式，利用焊接电流通过两根钢筋接触点产生的电阻热，使接触点金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法。

9-5-2-1 对焊设备常用对焊机的技术性能，见表9-38。

图9-78示出建筑工地常用的UN1-75型手动对焊机。

常用对焊机技术性能表9-38-75型手动对焊机图9-78 UN19-5-2-2 对焊工艺钢筋闪光对焊的焊接工艺可分为连续闪光焊、预热闪光焊和闪光－预热闪光焊等，根据钢筋品种、直径、焊机功率、施焊部位等因素选用。

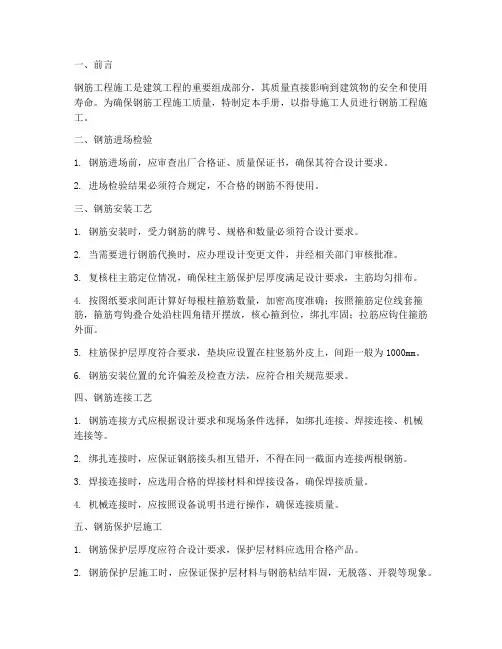

一、前言钢筋工程施工是建筑工程的重要组成部分，其质量直接影响到建筑物的安全和使用寿命。

为确保钢筋工程施工质量，特制定本手册，以指导施工人员进行钢筋工程施工。

二、钢筋进场检验1. 钢筋进场前，应审查出厂合格证、质量保证书，确保其符合设计要求。

2. 进场检验结果必须符合规定，不合格的钢筋不得使用。

三、钢筋安装工艺1. 钢筋安装时，受力钢筋的牌号、规格和数量必须符合设计要求。

2. 当需要进行钢筋代换时，应办理设计变更文件，并经相关部门审核批准。

3. 复核柱主筋定位情况，确保柱主筋保护层厚度满足设计要求，主筋均匀排布。

4. 按图纸要求间距计算好每根柱箍筋数量，加密高度准确；按照箍筋定位线套箍筋，箍筋弯钩叠合处沿柱四角错开摆放，核心箍到位，绑扎牢固；拉筋应钩住箍筋外面。

5. 柱筋保护层厚度符合要求，垫块应设置在柱竖筋外皮上，间距一般为1000mm。

6. 钢筋安装位置的允许偏差及检查方法，应符合相关规范要求。

四、钢筋连接工艺1. 钢筋连接方式应根据设计要求和现场条件选择，如绑扎连接、焊接连接、机械连接等。

2. 绑扎连接时，应保证钢筋接头相互错开，不得在同一截面内连接两根钢筋。

3. 焊接连接时，应选用合格的焊接材料和焊接设备，确保焊接质量。

4. 机械连接时，应按照设备说明书进行操作，确保连接质量。

五、钢筋保护层施工1. 钢筋保护层厚度应符合设计要求，保护层材料应选用合格产品。

2. 钢筋保护层施工时，应保证保护层材料与钢筋粘结牢固，无脱落、开裂等现象。

3. 钢筋保护层施工完成后，应及时进行隐蔽工程验收。

六、质量控制要点1. 钢筋的品种和质量应符合设计要求。

2. 钢筋规格、形状、尺寸、数量、间距、锚固长度、接头位置应符合设计要求。

3. 主筋与伸出搭接筋的搭接长度应符合要求，绑扎接头相互错开。

4. 剪力墙中有暗梁、暗柱时，应先绑暗梁、暗柱再绑周围横筋。

5. 横向筋在两端头、转角、十字节点、连梁等部位的锚固长度及洞口周围加固钢筋等，均应符合设计抗震要求。

第四版出版说明《建筑施工手册》自 1980年出版问世， 1988年出版了第二版， 1997年出版了第三版。

由于近年来我国建筑工程勘察设计、施工质量验收、材料等标准规范的全面修订，新技术、新工艺、新材料的应用和发展，以及为了适应我国加人WTO以后建筑业与国际接轨的形势，我们对《建筑施工手册》（第三版）进行了全面修订。

此次修订遵循以下原则：1.继承发扬前三版的优点，充分体现出手册的权威性、科学性、先进性、实用性，同时反映我国加入 WTO后，建筑施工管理与国际接轨，把国外先进的施工技术、管理方法吸收进来。

精心修订，使手册成为名副其实的精品图书，畅销不衰。

2.近年来，我国先后对建筑材料、建筑结构设计、建筑工程施工质量验收规范进行了全面修订并实施，手册修订内容紧密结合相应规范，符合新规范要求，既作为一本资料齐全、查找方便的工具书，也可作为规范实施的技术性工具书。

3.根据国家施工质量验收规范要求，增加建筑安装技术内容，使建筑安装施工技术更完整、全面，进一步扩大了手册实用性，满足全国广大建筑安装施工技术人员的需要。

4.增加补充建设部重点推广的新技术、新工艺、新材料，删除已经落后的、不常用的施工工艺和方法。

第四版仍分 5册，全书共 36章。

与第三版相比，在结构和内容上有很大变化，第四版第 1、2、3册主要介绍建筑施工技术，第 4册主要介绍建筑安装技术，第 5册主要介绍建筑施工管理。

与第三版相比，构架不同点在于：（1）建筑施工管理部分内容集中单独成册；（2）根据国家新编建筑工程施工质量验收规范要求，增加建筑安装技术内容，使建筑施工技术更完整、全面；（3）将第三版其中 22 装配式大板与升板法施工、 23滑动模板施工、 24大模板施工精简压缩成滑动模板施工一章； 15木结构工程、 27门窗工程、 28装饰工程合并为建筑装饰装修工程一章；根据需要，增加古建筑施工一章。

第四版由中国建筑工业出版社组织修订，来自全国各施工单位、科研院校、建筑工程施工质量验收规范编制组等专家、教授共61人组成手册编写组。

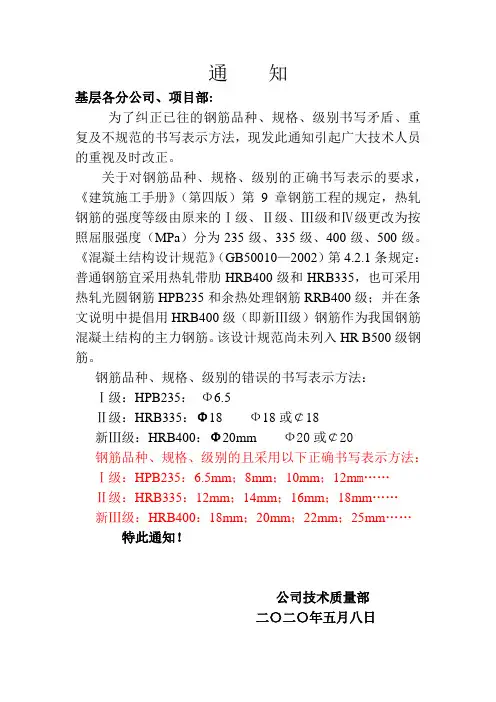

通知
基层各分公司、项目部:
为了纠正已往的钢筋品种、规格、级别书写矛盾、重复及不规范的书写表示方法，现发此通知引起广大技术人员的重视及时改正。

关于对钢筋品种、规格、级别的正确书写表示的要求，《建筑施工手册》（第四版）第9章钢筋工程的规定，热轧钢筋的强度等级由原来的Ⅰ级、Ⅱ级、Ⅲ级和Ⅳ级更改为按照屈服强度（MPa）分为235级、335级、400级、500级。

《混凝土结构设计规范》（GB50010—2002）第4.2.1条规定：普通钢筋宜采用热轧带肋HRB400级和HRB335，也可采用热轧光圆钢筋HPB235和余热处理钢筋RRB400级；并在条文说明中提倡用HRB400级（即新Ⅲ级）钢筋作为我国钢筋混凝土结构的主力钢筋。

该设计规范尚未列入HR B500级钢筋。

钢筋品种、规格、级别的错误的书写表示方法：
Ⅰ级：HPB235：Φ6.5
Ⅱ级：HRB335：Φ18 Ф18或￠18
新Ⅲ级：HRB400：Φ20mm Ф20或￠20
钢筋品种、规格、级别的且采用以下正确书写表示方法：Ⅰ级：HPB235：6.5mm；8mm；10mm；12m m……
Ⅱ级：HRB335：12mm；14mm；16mm；18mm……
新Ⅲ级：HRB400：18mm；20mm；22mm；25mm……
特此通知！
公司技术质量部
二〇一三年四月一日。

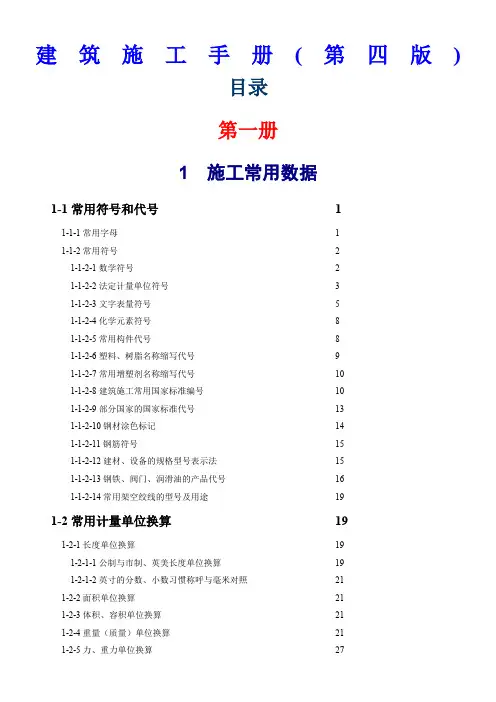

建筑施工手册(第四版)目录第一册1 施工常用数据1-1常用符号和代号 11-1-1常用字母 11-1-2常用符号 21-1-2-1数学符号 21-1-2-2法定计量单位符号 31-1-2-3文字表量符号 51-1-2-4化学元素符号81-1-2-5常用构件代号81-1-2-6塑料、树脂名称缩写代号91-1-2-7常用增塑剂名称缩写代号101-1-2-8建筑施工常用国家标准编号101-1-2-9部分国家的国家标准代号131-1-2-10钢材涂色标记141-1-2-11钢筋符号151-1-2-12建材、设备的规格型号表示法151-1-2-13钢铁、阀门、润滑油的产品代号161-1-2-14常用架空绞线的型号及用途191-2常用计量单位换算191-2-1长度单位换算191-2-1-1公制与市制、英美长度单位换算191-2-1-2英寸的分数、小数习惯称呼与毫米对照211-2-2面积单位换算211-2-3体积、容积单位换算211-2-4重量（质量）单位换算211-2-5力、重力单位换算271-2-5-1力（牛顿，N）单位换算27 1-2-5-2压强（帕斯卡，Pa）单位换算28 1-2-5-3力矩（弯矩、扭矩、力偶矩、转矩）单位换算30 1-2-5-4习用非法定计量单位与法定计量单位换算31 1-2-6功率单位换算34 1-2-7速度单位换算36 1-2-8流量单位换算36 1-2-8-1体积流量单位换算36 1-2-8-2质量流量单位换算37 1-2-9热及热工单位换算37 1-2-9-1温度单位换算37 1-2-9-2各种温度的绝对零度、水冰点和水沸点温度值37 1-2-9-3导热系数单位换算37 1-2-9-4传热系数单位换算38 1-2-9-5热阻单位换算39 1-2-9-6比热容（比热）单位换算40 1-2-9-7功、能、热单位换算41 1-2-9-8水的温度和压力换算43 1-2-9-9水的温度和汽化热换算43 1-2-9-10热负荷单位换算44 1-2-10电及磁单位换算44 1-2-10-1电流单位换算44 1-2-10-2电压单位换算44 1-2-10-3电阻单位换算44 1-2-10-4电荷量单位换算44 1-2-10-5电容单位换算45 1-2-11声单位换算45 1-2-12粘度单位换算45 1-2-12-1动力粘度单位换算45 1-2-12-2运动粘度单位换算46 1-2-13硬度换算46 1-2-14标准筛常用网号、目数对照49 1-2-15 pH值参考表49 1-2-16角度与弧度互换表50 1-2-17弧度与角度互换表50 1-2-18斜度与角度变换表511-3常用求面积、体积公式51 1-3-1平面图形面积51 1-3-2多面体的体积和表面积54 1-3-3物料堆体积计算57 1-3-4壳体表面积、侧面积计算57 1-3-4-1圆球形薄壳57 1-3-4-2椭圆抛物面扁壳59 1-3-4-3椭圆抛物面扁壳系数计算60 1-3-4-4圆抛物面扁壳61 1-3-4-5单、双曲拱展开面积62 1-4常用建筑材料及数值62 1-4-1材料基本性质、常用名称及符号62 1-4-2常用材料和构件的自重64 1-4-3石油产品体积、重量换算73 1-4-4液体平均相对密度及容量、重量换算73 1-4-5圆钉、木螺钉直径号数及尺寸关系74 1-4-6圆钉直径与英制长度关系74 1-4-7圆钉英制规格75 1-4-8薄钢板习用号数的厚度75 1-4-9塑料管材、板材规格及重量76 1-4-9-1塑料硬管76 1-4-9-2塑料软管76 1-4-9-3塑料硬板76 1-5气象、地质、地震77 1-5-1气象77 1-5-1-1风级表77 1-5-1-2降雨等级77 1-5-1-3我国主要城市气象参数78 1-5-1-4我国主要城镇采暖期度日数81 1-5-1-5世界主要城市气象参数83 1-5-2地质年代表85 1-5-3地展85 1-5-3-1地展展级851-5-3-2地震烈度86 1-5-3-3几种地震烈度表的换算881-6我国环境保护标准89 1-6-1空气污染89 1-6-1-1标准大气的成分89 1-6-1-2大气环境质量标准89 1-6-1-3空气污染物三级标准浓度限值89 1-6-1-4中国居住区大气中有害物质最高容许浓度90 1-6-1-5大气中污染物浓度的表示方法91 1-6-1-6中国民用建筑工程室内环境污染控制标准91 1-6-2噪声94 1-6-2-1城市区域环境噪声标准94 1-6-2-2新建、扩建、改建企业噪声标准95 1-6-2-3工业企业厂区内各类地点噪声标准95 1-6-2-4现有企业噪声标准96 1-6-2-5建筑现场主要施工机械噪声限值96 1-6-2-6中国机动车辆噪声标准96 1-6-2-7国外听力保护的噪声允许标准97 1-6-2-8国外环境噪声标准97 1-6-2-9国外职业噪声标准98 1-6-3水污染99 1-6-3-1排水水质标准99 1-6-3-2地面水水质卫生要求100 1-6-3-3地面水中有害物质的最高容许浓度100 1-6-3-4水消毒处理方法1012 常用结构计算2-1荷载与结构静力计算表102 2-1-1荷载102 2-1-2结构静力计算表108 2-2建筑地基基础计算148 2-2-1地基基础计算用表148 2-2-2地基及基础计算1522-2-2-1基础埋置深度152 2-2-2-2地基计算153 2-2-2-3基础计算1542-3混凝土结构计算156 2-3-1混凝土结构基本计算规定156 2-3-2混凝土结构计算用表158 2-3-3混凝土结构计算公式165 2-4砌体结构计算171 2-4-1砌体结构的计算用表171 2-4-2砌体结构计算公式177 2-5钢结构计算180 2-5-1钢结构计算用表180 2-5-2钢结构计算公式189 2-5-3钢管结构计算195 2-5-4钢与混凝土组合梁计算197 2-6木结构计算200 2-6-1木结构计算用表200 2-6-2木结构计算公式2063 材料试验与结构检验3-1材料试验2093-1-1材料试验项目及检验规则209 3-1-2试样（件）的制备234 3-1-2-1样品的缩分234 3-1-2-2岩石抗压强度试件234 3-1-2-3混凝土试件234 3-1-2-4建筑砂浆试件的制备235 3-1-2-5钢材试件236 3-1-2-6建筑用轻钢龙骨试样251 3-1-2-7木材试样252 3-1-2-8耐火材料试件2573-1-2-9硬聚抓乙烯管材试样4 259 3-1-3试验方法259 3-1-3-1材料试验的非标准方法259 3-1-3-2混凝土的现场检测264 3-1-3-3土工密度试验266 3-1-3-4碎石土野外鉴别270 3-1-4混凝土试块强度、砂浆试块强度的评定方法270 3-1-4-1混凝土试块强度统计评定270 3-1-4-2砌筑砂浆试块强度的验收与评定271 3-2结构性能检验272 3-2-1预制构件272 3-2-2地基结构性能检验275 3-2-2-1浅层平板载荷试验要点275 3-2-2-2深层平板载荷试验要点275 3-2-2-3岩基载荷试验要点276 3-2-2-4岩石锚杆抗拔试验要点277 3-2-2-5土层锚杆试验要点277 3-2-2-6单桩竖向静载荷试验要点278 3-2-2-7岩石单轴抗压强度试验要点279 3-3对现场型试验室的要求280 3-3-1试验环境280 3-3-2所需设备及工具280 3-3-3资料管理280 3-4试验管理程序2814 施工测量4-1施工测量的基本工作283 4-1-1基本原则283 4-1-2距离测量283 4-1-2-1普通量距283 4-1-2-2精密量距284 4-1-2-3精密量距的几项改正数2844-1-3己知角度的测设290 4-1-4建筑物细部点的平面位置的测设291 4-1-4-1直角坐标法291 4-1-4-2极坐标法291 4-1-4-3角度前方交会法293 4-1-4-4方向线交会法293 4-1-4-5距离交会法294 4-1-4-6正倒镜投点法294 4-1-5建筑物细部点高程位置的测设295 4-1-5-1地面上点的高程测设295 4-1-5-2高程传递295 4-1-6倾斜线的测设296 4-2施工测量控制网的建立297 4-2-1坐标系统及坐标换算297 4-2-1-1坐标系统297 4-2-1-2坐标换算297 4-2-2建筑方格网和主轴线设计298 4-2-2-1建筑方格网设计298 4-2-2-2主轴线设计299 4-2-3主轴线的测设300 4-2-3-1主轴线点初步位置的测定方法及实地标定300 4-2-3-2主轴线点精确位置的测定和主轴线方向调整300 4-2-3-3主轴线长度的精密丈量及主轴线点坐标的确定301 4-2-3-4短轴线的测设301 4-2-3-5轴线的加密302 4-2-3-6注意事项393 4-2-4建筑方格网的测设303 4-2-4-1建筑方格网的测设方法303 4-2-4-2建筑方格网的加密和最后检查304 4-2-4-3水平角观测方法及技术要求305 4-2-4-4边长测量方法及技术要求306 4-2-4-5方格网平差计算307 4-2-5用小三角测量法建立施工平面控制网311 4-2-5-1小三角测量等级与三角网的布设311 4-2-5-2小三角测量的步骤3124-2-6用导线测量法建立施工平面控制网313 4-2-6-1导线测量的等级与导线网的布设313 4-2-6-2导线测量的步骤313 4-2-6-3导线法与轴线法联合测设施工控制网314 4-2-7圆弧平面图形的施工测量314 4-2-7-1圆弧形平面曲线的数学方程式315 4-2-7-2圆弧形平面曲线图形的现场施工放线320 4-2-7-3圆弧形楼梯的施工放线351 4-2-8高程控制测量359 4-2-8-1厂区高程控制测量的一般规定359 4-2-8-2三、四等水准测量的要求和方法359 4-2-8-3水准网的平差计算361 4-2-9标桩的埋设363 4-2-9-1平面控制点标桩363 4-2-9-2水准点标桩364 4-3单层排架钢架建筑的施工测量365 4-3-1厂房控制网的建立365 4-3-1-1厂房控制网的建立方法365 4-3-1-2厂房扩建与改建时的控制测量366 4-3-2厂房基础施工测量367 4-3-2-1混凝土杯形基础施工测量367 4-3-2-2钢柱基础施工测量368 4-3-2-3混凝土柱子基础及柱身、平台施工测量369 4-3-2-4设备基础施工测量370 4-3-2-5基础施工与竣工测量的允许偏差373 4-3-3厂房结构安装测量374 4-3-3-1柱子安装测量374 4-3-3-2吊车梁安装测量375 4-3-3-3吊车轨道安装测量375 4-3-4管道工程施工测量377 4-3-4-1管道工程测量的准备工作377 4-3-4-2管道中线定位及高程控制测量377 4-3-4-3管道中线与纵横断面测量377 4-3-4-4地下管线施工测量378 4-3-4-5架空管线施工测量3804-3-4-6管线竣工测量及竣工图编绘380 4-3-5机械设备安装测量380 4-3-5-1安装基准线和基准点的确定380 4-3-5-2平面安装基准线的设置形式381 4-3-5-3中心线与副线的检查382 4-3-5-4设备安装期间设备标高基准点设置与沉降观测382 4-4多层房屋的施工测量382 4-4-1多层建筑主轴线的测设382 4-4-2房屋定位测量384 4-4-3房屋基础施工测量385 4-4-4墙身皮数杆的设置385 4-4-5多层建筑物施工测量386 4-5高层建筑施工测量386 4-5-1高层建筑施工测量的特点及基本要求386 4-5-1-1高层建筑施工测量的特点386 4-5-1-2高层建筑施工测量的基本准则387 4-5-2建立施工控制图387 4-5-2-1平面控制387 4-5-2-2高程控制391 4-5-3建（构）筑物主要轴线的定位及标定391 4-5-3-1桩位放样391 4-5-3-2建筑物基坑与基础的测定392 4-5-3-3建筑物基础上的平面与高程控制392 4-5-4高层建筑中的竖向测量394 4-5-4-1激光铅垂仪法394 4-5-4-2天顶垂准测量（仰视法）395 4-5-4-3天底垂准测量（俯视法）396 4-5-5上海金茂大厦施工测量实例397 4-5-5-1概述397 4-5-5-2建筑施工对测量精度要求397 4-5-5-3施工特点和测量难度397 4-5-5-4施工平面（垂直）控制网的建立398 4-5-5-5垂准测量方法和要求400 4-5-5-6水准测量和塔身高程控制测量4024-5-5-7塔楼钢结构安装测量404 4-5-5-8主楼沉降观测406 4-5-5-9结构各阶段完工线（点）测量成果408 4-6建筑物沉降与变形观测412 4-6-1沉降观测水准点的测设412 4-6-1-1水准点的布设412 4-6-1-2水准点的形式与埋设413 4-6-1-3沉降观测水准点高程的测定413 4-6-1-4观测点的布置和要求413 4-6-1-5观测点的形式与埋设413 4-6-2建筑物的沉降观测415 4-6-2-1沉降观测的方法和一般规定415 4-6-2-2沉桩过程中的变形观测417 4-6-2-3各施工阶段中的变形观测421 4-6-2-4建筑物全部竣工后的沉降变形观测422 4-6-2-5沉降观测的精度及成果整理423 4-6-3沉降观测中常遇到的问题及其处理423 4-6-3-1曲线在首次观测后即发生回升现象423 4-6-3-2曲线在中间某点突然回升424 4-6-3-3曲线自某点起渐渐回升424 4-6-3-4曲线的波浪起伏现象424 4-6-3-5曲线中断现象424 4-6-4建筑物变形与裂缝观测424 4-6-4-1倾斜观测424 4-6-4-2裂缝观测425 4-6-4-3位移观测426 4-6-4-4用三角高程测量法测定建筑物的沉降变形426 4-6-4-5用基准线法测定建筑物的水平位移428 4-6-4-6用前方交会法测定建筑物的水平位移429 4-6-4-7用后方交会法测定建筑物的水平位移431 4-7特殊工程的施工测量434 4-7-1钢结构工程中的施工测量434 4-7-2电视塔施工中的施工测量435 4-7-3上海电视塔（东方明珠）施工测量实例4364-8竣工总平面图的编绘444 4-8-1编绘竣工总平面图的意义444 4-8-2编绘竣工总平面图的方法和步骤445 4-8-2-1绘制前准备445 4-8-2-2竣工总平面图的编绘445 4-8-3编绘竣工总平面图时的现场实测工作446 4-8-4竣工总平面图最终绘制446 4-8-4-1分类竣工总平面图的编绘446 4-8-4-2综合竣工总平面图446 4-8-4-3随工程的竣工相继进行编绘446 4-8-4-4竣工总平面图的图面内容和图例446 4-8-4-5竣工总平面图的附件447 4-9测量仪器的检验和校正447 4-9-1经纬仪的检验和校正447 4-9-1-1经纬仪应满足的条件447 4-9-1-2经纬仪的检验与校正447 4-9-1-3激光经纬仪的构造449 4-9-1-4激光经纬仪的操作方法450 4-9-1-5激光经纬仪的特点和应用450 4-9-2水准仪的检验与校正451 4-9-2-1普通水准仪的检验与校正451 4-9-2-2精密水准仪的检验与校正453 4-9-2-3激光水准仪的构造454 4-9-2-4激光水准仪的操作方法454 4-9-2-5激光水准仪的用途454 4-9-3钢尺的检定455 4-9-3-1钢尺检定的方法455 4-9-3-2尺方程式及其简化456 4-9-3-3标准基线的建立456 4-9-3-4钢尺使用时注意事项456 4-9-4光电测距仪457 4-9-4-1光电测距仪的概况457 4-9-4-2光电测距仪的构造457 4-9-4-3光电测距仪的用途4574-9-4-4光电测距仪的检验与校正457主要参考文献4595 脚手架工程和垂直运输设施5-1脚手架工程技术、安全管理和设计计算4605-1-1脚手架工程技术和安全管理4605-1-1-1脚手架的分类4605-1-1-2脚手架工程的常用术语4615-1-1-3脚手架工程的技术要求4645-1-1-4脚手架工程的安全管理工作4685-1-2脚手架构架与设置和使用要求的一般规定4715-1-2-1脚手架构架和设置要求的一般规定4715-1-2-2脚手架杆配件的一般规定4745-1-2-3脚手架搭设、使用和拆除的一般规定4755-1-3脚手架设计和计算的一般方法4795-1-3-1脚手架设计计算的统一规定4795-1-3-2脚手架的荷载计算4845-1-3-3脚手架的整体稳定性计算4955-1-3-4单肢杆件的稳定性计算5005-1-3-5水平杆件、脚手板、扣件抗滑、立杆底座和地基承载力的验算5045-1-3-6脚手架挑支构造和设施的计算5065-2常用落地式脚手架的设置、构造和设计519 5-2-1扣件式钢管脚手架5195-2-1-1构架材料的技术要求5205-2-1-2构架的形式、特点和构造要求5255-2-1-3设计计算及常用资料5385-2-2碗扣式钢管脚手架5565-2-2-1性能特点、杆配件和承载能力5565-2-2-2双排外脚手架5695-2-2-3直线和曲线单排外脚手架5775-2-3门（框组）式钢管脚手架5795-2-3-1构造情况和主要部件5795-2-3-2搭设技术要求和注意事项5875-2-3-3主要应用形式和材料用量5905-2-3-4设计计算及常用资料592 5-3脚手架结构模板支撑架的构造和设计598 5-3-1脚手架结构模板支撑架的类别和一般构造598 5-3-1-1脚手架结构模板支撑架的类别和构造要求603 5-3-1-2脚手架结构模板支撑架的一般构造603 5-3-2脚手架结构模板支撑架的设计计算608 5-3-2-1脚手架结构模板支撑架的设计计算要求608 5-3-2-2扣件式钢管梁板模板支撑架的稳定性计算609 5-3-2-3碗扣式钢管模板支撑架的设计计算614 5-3-2-4门式钢管模板支撑架的设计计算619 5-4常用非落地式脚手架的设置和使用619 5-4-1附着升降脚手架的设置和使用619 5-4-1-1附着升降脚手架的类别和基本组成620 5-4-1-2附着升降脚手架的安全规定和注意事项628 5-4-2吊篮634 5-4-2-1吊篮的类别和基本构造634 5-4-2-2吊篮设计、制作和使用的安全要求641 5-5垂直运输设施643 5-5-1垂直运输设施的设置要求643 5-5-1-1垂直运输设施的分类643 5-5-1-2国内外塔式起重机产品的情况与使用选择645 5-5-1-3垂直运输设施的设置要求655 5-5-2井字架和龙门架657 5-5-2-1扣件式钢管井架657 5-5-2-2型钢井架和无缆风高层井架661 5-5-2-3龙门架663 5-5-2-4吊盘安全装置666 5-5-3施工升降机（建筑施工电梯）672 5-5-3-1施工升降机的分类、性能和架设高度672 5-5-3-2施工升降机的安全装置676 5-5-3-3施工升降机的使用注意事项677 主要参考文献6786 土方与基坑工程6-1土方工程680 6-1-1土的基本性质680 6-1-1-1土的基本物理性质指标680 6-1-1-2粘性土、砂土的性质指标681 6-1-1-3土的力学性质指标681 6-1-2土的基本分类684 6-1-2-1岩石684 6-1-2-2碎石土684 6-1-2-3砂土685 6-1-2-4粘性土685 6-1-3土的工程分类与性质686 6-1-3-1土的工程分类686 6-1-3-2土的工程性质687 6-1-4土的现场鉴别方法688 6-1-4-1碎石土的现场鉴别688 6-1-4-2粘性土等的现场鉴别688 6-1-5特殊土690 6-1-5-1湿陷性黄土690 6-1-5-2膨胀土692 6-1-5-3软土695 6-1-5-4盐演土696 6-1-5-5冻土699 6-1-6工程场地平整702 6-1-6-1场地平整的程序702 6-1-6-2场地平整的土方量计算703 6-1-7土方开挖716 6-1-7-1土方施工准备工作716 6-1-7-2开挖的一般要求717 6-1-7-3浅基坑、槽和管沟开挖719 6-1-7-4浅基坑、槽和管沟的支撑方法720 6-1-7-5浅基坑、槽和管沟支撑的计算723 6-1-7-6土方开挖和支撑施工注意事项726 6-1-7-7基坑边坡保护7266-1-7-8土方开挖施工中的质量控制要点727 6-1-8土方机械化施工729 6-1-8-1土方机械的选择729 6-1-8-2常用土方机械730 6-1-8-3土方机械基本作业方法733 6-1-8-4土方机械施工要点741 6-1-9土方回填742 6-1-9-1土料要求与含水量控制742 6-1-9-2基底处理743 6-1-9-3填方边坡744 6-1-9-4人工填土方法744 6-1-9-5机械填土方法745 6-1-10填土的压实745 6-1-10-1压实的一般要求745 6-1-10-2压实机具的选择746 6-1-10-3填土压（夯）实方法748 6-1-10-4质量控制与检验749 6-1-11土方工程特殊问题的处理750 6-1-11-1滑坡与塌方的处理750 6-1-11-2冲沟、土洞、故河道、古湖泊的处理752 6-1-11-3橡皮土处理753 6-1-11-4流砂处理754 6-1-12土方开挖与回填安全技术措施754 6-2基坑工程755 6-2-1基坑工程的内容755 6-2-2基坑工程的设计原则与基坑安全等级756 6-2-2-1基坑支护结构的极限状态756 6-2-2-2基坑支护结构的安全等级756 6-2-3基坑工程勘察757 6-2-3-1岩土勘察757 6-2-3-2周围环境勘察759 6-2-3-3施工工程的地下结构设计资料调查760 6-2-4支护结构的类型和造型761 6-2-4-1支护结构的类型和组成761 6-2-4-2支护结构的选型7616-2-5荷载与抗力计算770 6-2-5-1水平荷载标准值770 6-2-5-2水平抗力标准值772 6-2-6支护结构计算772 6-2-6-1排桩与地下连续墙计算772 6-2-6-2水泥土墙计算784 6-2-6-3土钉墙计算793 6-2-6-4逆作拱墙计算800 6-2-6-5逆作法计算要点801 6-2-6-6内支撑体系计算要点805 6-2-6-7土锚杆（土锚）计算808 6-2-7支护结构施工815 6-2-7-1钢板桩施工815 6-2-7-2水泥土墙施工823 6-2-7-3地下连续墙施工837 6-2-7-4逆作（筑）法施工867 6-2-7-5土钉墙施工879 6-2-7-6内支撑体系施工889 6-2-7-7锚杆施工892 6-2-8地下水控制901 6-2-8-1地下水控制方法选择901 6-2-8-2基坑涌水量计算901 6-2-8-3集水明排法905 6-2-8-4降水908 6-2-8-5截水919 6-2-8-6降水与排水施工质量检验标准919 6-2-9深基坑土方开挖919 6-2-9-1放坡挖土920 6-2-9-2中心岛（墩）式挖土924 6-2-9-3盆式挖土机926 6-2-9-4深基坑土方开挖的注意事项926 6-2-9-5土方开挖阶段的应急措施，927 6-2-10基坑工程现场施工设施930 6-2-11基坑工程监测936 6-2-11-1支护结构监测936 6-2-11-2周围环境监测9406-2-11-3监测方案编制945 6-2-12沉井施工945 6-2-12-1沉井类型945 6-2-12-2沉井制作与下沉945 6-2-12-3沉井下沉施工常遇问题和预防处理方法955 6-2-12-4沉井的质量检验标准957 主要参考文献9587 地基处理与桩基工程7-1地基处理9597-1-1换填地基959 7-1-1-1灰土地基959 7-1-1-2砂和砂石地基961 7-1-1-3粉煤灰地基965 7-1-2夯实地基967 7-1-2-1重锤夯实地基967 7-1-2-2强夯地基968 7-1-3挤密桩地基975 7-1-3-1灰土桩地基975 7-1-3-2砂石桩地基977 7-1-3-3水泥粉煤灰碎石桩地基980 7-1-3-4夯实水泥土复合地基983 7-1-4深层密实地基984 7-1-4-1振冲地基984 7-1-4-2水泥土搅拌桩地基988 7-1-5高压喷射注浆地荃993 7-1-5-1旋喷注浆桩地基993 7-1-6注浆地基999 7-1-6-1水泥注浆地基999 7-1-6-2硅化注浆地基1001 7-1-7预压地基1005 7-1-7-1砂井堆载预压地基1005 7-1-7-2袋装砂井堆载预压地基1007 7-1-7-3塑料排水带堆载预压地基10097-1-7-4真空预压地基1014 7-1-8土工合成材料地基1016 7-1-8-1土工织物地基1016 7-1-8-2加劲土地基1019 7-1-9局部地基处理1022 7-1-9-1松土坑、古墓、坑穴1022 7-1-9-2土井、砖井、废矿井1024 7-1-9-3软硬地基1026 7-2桩基工程1027 7-2-1桩的分类1027 7-2-2桩型与工艺的选择1027 7-2-3桩基施工机械设备的选用1030 7-2-3-1桩锤的选用1030 7-2-3-2常用桩锤的技术性能1031 7-2-3-3桩架选用1034 7-2-3-4常用灌筑桩钻孔机械1038 7-2-4打（沉）入式预制桩施工1040 7-2-4-1桩的制作、运输和堆放1040 7-2-4-2打（沉）桩方法1041 7-2-4-3特殊打（沉）桩方法1047 7-2-4-4打（沉）桩常遇问题及预防处理方法1051 7-2-4-5打（沉）桩对周围环境的影响及预防措施1053 7-2-5静力压桩施工1054 7-2-5-1机械静压桩施工1054 7-2-5-2锚杆静压桩施工1059 7-2-6先张预应力管桩施工1063 7-2-6-1桩规格与适用条件1063 7-2-6-2打（沉）桩工艺方法要点1063 7-2-7混凝土灌筑桩1068 7-2-7-1冲击钻成孔灌筑桩1068 7-2-7-2回转钻成孔灌筑桩1072 7-2-7-3潜水电钻成孔灌筑桩1075 7-2-7-4钻孔压浆灌筑桩1078 7-2-7-5挤扩多分支承力盘与多支盘灌筑桩1080 7-2-7-6振动沉管灌筑桩10867-2-7-7锤击沉管灌筑桩10907-2-7-8套管夯扩灌筑桩10907-2-7-9人工挖孔和挖孔扩底灌筑桩10937-2-7-10质量要求及验收1099 7-2-8钢桩11017-2-8-1钢管桩11017-2-8-2H型钢桩1110 7-2-9桩的检测11137-2-9-1静载试验法11137-2-9-2动测法1117 7-2-10桩基承载力评定11267-2-10-1按土的物理指标与承载力参数之间的经验关系确定单桩的承载力 1126 7-2-10-2按单桩的静载试验确定承载力11297-2-10-3按桩的抗拔试验确定抗拔承载力11307-2-10-4按桩的水平荷载试验确定水平承载力1131 7-2-11打（沉）桩施工的安全技术措施1132 主要参考文献1134第二册8 模板工程8-1组合式模板 1 8-1-1 55型组合钢模板 18-1-1-1部件组成 18-1-1-2施工设计128-1-1-3模板工程的施工及验收148-1-1-4模板的运输、维修和保管228-1-2中型组合钢模板228-1-2-1组成238-1-2-2特点278-1-2-3施工工艺278-1-3钢框木（竹）胶合板模板278-1-3-1 75系列钢框胶合板模板278-1-3-2 55型和78型钢框胶合板模板318-1-3-3早拆体系钢框胶合板模板368-2工具式模板51 8-2-1大模板51 8-2-1-1大模板构造52 8-2-1-2大模板设计和配制61 8-2-1-3施工要点及注意事项63 8-2-2滑动模板66 8-2-3爬升模板66 8-2-3-1模板与爬架互爬67 8-2-3-2新型导轨式液压爬升模板74 8-2-3-3模板与模板互爬78 8-2-3-4爬架与爬架互爬81 8-2-3-5国内320m以上超高层建筑爬模施工实例82 8-2-4飞模87 8-2-4-1常用的几种飞模88 8-2-4-2升降、行走和吊运工具97 8-2-4-3飞模的选用和设计布置原则100 8-2-4-4施工工艺101 8-2-4-5施工质量与安全要求108 8-2-5模壳109 8-2-5-1模壳的种类、特点及质量要求110 8-2-5-2支撑系统113 8-2-5-3施工工艺114 8-2-6柱模115 8-2-6-1玻璃钢圆柱模板115 8-2-6-2圆柱钢模118 8-2-6-3无柱箍可变截面钢柱模119 8-3永久性模板120 8-3-1压型钢板模板120 8-3-1-1种类、规格和使用原则120 8-3-1-2压型钢板模板的安装122 8-3-2混凝土薄板模板125 8-3-2-1品种、抗剪构造和规格125 8-3-2-2薄板制作、运输和堆放1288-3-2-3安装工艺131 8-4胶合板模板135 8-4-1散支散拆胶合板模板135 8-4-1-1木胶合板模板136 8-4-1-2竹胶合板模板139 8-4-1-3施工工艺140 8-4-2胶合板模板参考资料146 8-5脱模剂146 8-5-1脱模剂的种类和配制146 8-5-2使用注意事项147 8-6现浇混凝土结构模板的设计148 8-6-1模板设计的内容和原则148 8-6-1-1设计的内容148 8-6-1-2设计的主要原则148 8-6-2模板结构设计的基本内容148 8-6-2-1荷载及荷载组合148 8-6-2-2模板结构的挠度要求151 8-6-2-3材料及性能151 8-6-2-4设计计算公式152 8-6-3模板结构设计示例156 8-6-3-1采用组合式钢模板组拼模板结构156 8-6-3-2钢大模板的设计168 8-6-3-3爬升模板182 8-7模板工程施工质量及验收要求192 8-7-1基本规定192 8-7-2模板安装192 8-7-2-1主控项目192 8-7-2-2一般项目193 8-7-3模板拆除195 8-7-3-1主控项目195 8-7-3-2一般项目195 主要参考文献1969 钢筋工程9-1材料197 9-1-1钢筋品种与规格197 9-1-1-1热轧钢筋197 9-1-1-2余热处理钢筋199 9-1-1-3冷轧带肋钢筋199 9-1-1-4冷轧扭钢筋200 9-1-1-5冷拔螺旋钢筋201 9-1-2钢筋性能202 9-1-2-1钢筋力学性能202 9-1-2-2钢筋锚固性能203 9-1-2-3钢筋冷弯性能203 9-1-2-4钢筋焊接性能203 9-1-3钢筋锈蚀与防护204 9-1-4钢筋质量检验204 9-1-4-1检查项目和方法204 9-1-4-2热轧钢筋检验205 9-1-4-3冷轧带肋钢筋检验205 9-1-4-4冷轧扭钢筋检验206 9-2配筋构造206 9-2-1一般规定206 9-2-1-1混凝土保护层206 9-2-1-2钢筋锚固207 9-2-1-3钢筋连接208 9-2-2板210 9-2-2-1受力钢筋210 9-2-2-2分布钢筋211 9-2-2-3构造钢筋211 9-2-2-4板上开洞212 9-2-2-5板柱节点212 9-2-3梁212 9-2-3-1受力钢筋212 9-2-3-2弯起钢筋2149-2-3-3箍筋214 9-2-3-4纵向构造钢筋215 9-2-3-5附加横向钢筋215 9-2-4柱216 9-2-4-1纵向受力钢筋216 9-2-4-2箍筋217 9-2-5剪力墙218 9-2-6基础219 9-2-6-1条形基础219 9-2-6-2单独基础219 9-2-6-3筏板基础219 9-2-6-4箱形基础220 9-2-7抗震配筋要求220 9-2-7-1一般规定220 9-2-7-2框架梁220 9-2-7-3框架柱与框支柱221 9-2-7-4框架梁柱节点221 9-2-7-5剪力墙222 9-2-8钢筋焊接网223 9-2-8-1钢筋焊接网品种与规格224 9-2-8-2钢筋焊接网锚固与搭接225 9-2-8-3楼板中的应用226 9-2-8-4墙板中的应用226 9-2-9预埋件和吊环227 9-2-9-1预埋件227 9-2-9-2吊环228 9-2-10混凝土结构平法施工图229 9-2-10-1一般规定229 9-2-10-2梁平法施工图229 9-2-10-3柱平法施工图231 9-2-10-4剪力墙平法施工图231 9-3钢筋配料与代换232 9-3-1钢筋配料232 9-3-1-1钢筋下料长度计算232 9-3-1-2钢筋长度计算中的特殊问题2339-3-1-3配料计算的注意事项235 9-3-1-4配料计算实例235 9-3-1-5配料单与料牌237 9-3-2钢筋代换237 9-3-2-1代换原则237 9-3-2-2等强代换方法237 9-3-2-3构件截面的有效高度影响238 9-3-2-4代换注意事项238 9-3-2-5钢筋代换实例239 9-4钢筋加工240 9-4-1钢筋除锈240 9-4-2钢筋调直240 9-4-2-1机具设备240 9-4-2-2调直工艺242 9-4-3钢筋切断242 9-4-3-1机具设备242 9-4-3-2切断工艺243 9-4-4钢筋弯曲成型244 9-4-4-1钢筋弯钩和弯折的有关规定244 9-4-4-2机具设备244 9-4-4-3弯曲成型工艺246 9-4-5钢筋加工质量检验248 9-5钢筋焊接248 9-5-1一般规定248 9-5-2钢筋闪光对焊250 9-5-2-1对焊设备250 9-5-2-2对焊工艺251 9-5-2-3对焊参数252 9-5-2-4对焊缺陷及消除措施253 9-5-2-5对焊接头质量检验254 9-5-3钢筋电阻点焊255 9-5-3-1点焊设备255 9-5-3-2点焊工艺256 9-5-3-3点焊参数2579-5-3-4点焊缺陷及消除措施258 9-5-3-5钢筋焊接网质量检验258 9-5-4钢筋电弧焊259 9-5-4-1电弧焊设备和焊条259 9-5-4-2帮条焊和搭接焊260 9-5-4-3预埋件电弧焊261 9-5-4-4剖口焊261 9-5-4-5熔槽帮条焊262 9-5-4-6电弧焊接头质量检验262 9-5-5钢筋电渣压力焊263 9-5-5-1焊接设备与焊剂263 9-5-5-2焊接工艺与参数265 9-5-5-3焊接缺陷及消除措施266 9-5-5-4电渣压力焊、接头质量检验266 9-5-6钢筋气压焊267 9-5-6-1焊接设备267 9-5-6-2焊接工艺268 9-5-6-3焊接缺陷及消除措施269 9-5-6-4气压焊接头质量检验270 9-5-7钢筋埋弧压力焊270 9-5-7-1焊接设备271 9-5-7-2焊接工艺271 9-5-7-3焊接参数271 9-5-7-4焊接缺陷及消除措施271 9-5-7-5埋弧压力焊接头质量检验272 9-5-8焊接接头无损检测技术273 9-5-8-1超声波检测法273 9-5-8-2无损张拉检测274 9-6钢筋机械连接274 9-6-1一般规定275 9-6-2钢筋套筒挤压连接276 9-6-2-1钢套筒276 9-6-2-2挤压设备277 9-6-2-3挤压工艺278 9-6-2-4工艺参数2789-6-2-5异常现象及消除措施279 9-6-2-6套筒挤压接头质量检验280 9-6-3钢筋锥螺纹套筒连接281 9-6-3-1锥螺纹套筒接头尺寸281 9-6-3-2机具设备282 9-6-3-3锥螺纹套筒的加工与检验282 9-6-3-4钢筋锥螺纹的加工与检验283 9-6-3-5钢筋锥螺纹连接施工284 9-6-3-6钢筋锥螺纹接头质量检验284 9-6-4钢筋徽粗直螺纹套筒连接285 9-6-4-1机具设备286 9-6-4-2徽粗直螺纹套筒286 9-6-4-3钢筋加工与检验287 9-6-4-4现场连接施工288 9-6-4-5接头质量检验288 9-6-5钢筋滚压直螺纹套筒连接288 9-6-5-1滚压直螺纹加工与检验289 9-6-5-2滚压直螺纹套筒290 9-6-5-3现场连接施工291 9-6-5-4接头质量检验291 9-7钢筋安装293 9-7-1钢筋现场绑扎293 9-7-1-1准备工作293 9-7-1-2钢筋绑扎接头294 9-7-1-3基础钢筋绑扎294 9-7-1-4柱钢筋绑扎295 9-7-1-5墙钢筋绑扎295 9-7-1-6梁板钢筋绑扎296 9-7-2钢筋网与钢筋骨架安装296 9-7-2-1绑扎钢筋网与钢筋骨架安装296 9-7-2-2钢筋焊接网安装297 9-7-3植筋施工298 9-7-3-1钢筋胶粘剂298 9-7-3-2植筋用孔径与孔深298 9-7-3-3植筋施工方法2989-7-4钢筋安装质量检验300 主要参考文献30110 混凝土工程10-1混凝土的组成材料302 10-1-1水泥302 10-1-1-1常用水泥的种类302 10-1-1-2常用水泥的选用及各种水泥的适量范围303 10-1-1-3水泥的验收与保管306 10-1-2砂306 10-1-2-1砂的技术要求306 10-1-2-2砂的验收、运输和堆放307 10-1-3石子308 10-1-3-1石子的技术要求308 10-1-3-2石子的验收、运输和堆放309 10-1-4水310 10-1-5矿物接合料310 10-1-5-1粉煤灰311 10-1-5-2磨细矿渣312 10-1-5-3沸石粉313 10-1-5-4硅灰313 10-1-5-5复合及其他矿物接合料313 10-1-6混凝土外加剂314 10-1-6-1基本规定314 10-1-6-2普通减水剂及高效减水剂315 10-1-6-3引气剂及引气减水剂317 10-1-6-4级凝剂和级凝减水剂317 10-1-6-5早强剂及早强减水剂319 10-1-6-6防冻剂320 10-1-6-7泵送剂322 10-1-6-8膨胀剂323 10-1-6-9速凝剂325 10-1-6-10阻锈剂、着色剂、养护剂、脱模剂325 10-1-6-11掺各种外加剂的混凝土性能指标328。

第1篇一、概述钢筋工程是建筑工程中不可或缺的一部分，其主要作用是提高建筑物的承载能力和稳定性。

本手册旨在为广大施工人员提供钢筋工程的施工指导，确保工程质量。

二、钢筋材料及规格1. 钢筋材料：应选用符合国家标准的钢筋，如HRB400、HRB500等。

2. 钢筋规格：根据设计要求，选择合适的钢筋直径、长度和间距。

三、钢筋加工1. 钢筋调直：使用钢筋调直机将钢筋调直，确保钢筋直度。

2. 钢筋切断：根据设计要求，使用钢筋切断机将钢筋切断至所需长度。

3. 钢筋弯曲：使用钢筋弯曲机将钢筋弯曲成所需形状，如直钩、弯钩等。

4. 钢筋焊接：采用电弧焊、闪光焊等方法进行钢筋焊接，确保焊接质量。

四、钢筋绑扎与安装1. 钢筋绑扎：按照设计要求，将钢筋绑扎成网状结构。

绑扎时，注意保持钢筋间距和位置。

2. 钢筋安装：将绑扎好的钢筋网安装到相应位置，确保钢筋与混凝土结构的紧密结合。

3. 钢筋锚固：按照设计要求，将钢筋锚固在混凝土结构中，确保钢筋锚固长度。

五、钢筋连接方式1. 钢筋焊接：采用电弧焊、闪光焊等方法进行钢筋连接，确保焊接质量。

2. 钢筋机械连接：使用钢筋机械连接器进行钢筋连接，提高连接效率。

3. 钢筋绑扎连接：将钢筋绑扎成网状结构，实现钢筋连接。

六、钢筋工程质量检验1. 钢筋材料检验：检查钢筋材料的规格、型号、质量是否符合要求。

2. 钢筋加工检验：检查钢筋加工的尺寸、形状、焊接质量等。

3. 钢筋绑扎与安装检验：检查钢筋绑扎的间距、位置、锚固长度等。

4. 钢筋连接检验：检查钢筋连接的质量，确保连接牢固。

七、注意事项1. 钢筋工程应严格按照设计要求进行施工，确保工程质量。

2. 施工过程中，注意钢筋材料的保护，避免损坏。

3. 钢筋加工、绑扎、安装等工序应密切配合，确保施工进度。

4. 施工现场应保持整洁，做好文明施工。

5. 加强施工人员的安全教育，确保施工安全。

总之，建筑施工手册钢筋工程部分为施工人员提供了详细的施工指导，有助于提高钢筋工程的质量和效率。

9 钢筋工程9-6 钢筋机械连接钢筋机械连接是指通过连接件的机械咬合作用或钢筋端面的承压作用，将一根钢筋中的力传递至另一根钢筋的连接方法。

这类连接方法是我国近10年来陆续发展起来的，它具有以下优点：接头质量稳定可靠，不受钢筋化学成分的影响，人为因素的影响也小；操作简便，施工速度快，且不受气候条件影响；无污染、无火灾隐患，施工安全等。

在粗直径钢筋连接中，钢筋机械连接方法有广阔的发展前景。

9-6-1 一般规定钢筋机械连接方法分类及适用范围，见表9-56。

钢筋机械连接接头的设计、应用与验收应符合行业标准《钢筋机械连接通用技术规程》（JGJ 107-96）和各种机械连接接头技术规程的规定。

钢筋机械连接方法分类及适用范围表9-56钢筋机械连接接头，应根据静力单向拉伸性能以及高应力和大变形条件下反复拉、压性能的差异，分为下列三个性能等级。

A级：接头抗拉强度达到或超过母材抗拉强度标准值，并具有高延性及反复拉压性能。

B级：接头抗拉强度达到或超过母材屈服强度标准值的1.35倍，具有一定的延性及反复拉压性能。

C级：接头仅承受压力。

A、B、C级的接头性能，应符合表9-57的规定。

钢筋机械接头性能检验指标表9-57钢筋机械连接（JGJ 107-96）的符号意义如下：对直接承受动力荷载的结构，其接头应满足设计要求的抗疲劳性能。

当无专门要求时，对连接HRB335（HRB400）级钢筋的接头，其疲劳性能应能经受应力幅为100N/mm2，上限应力为180（190）N/mm2的200万次循环加载。

1998年对JGJ 107-96规程进行局部修订。

主要修订内容有2项：①增加了SA级，其强度指标为或1.15f tk；②取消了原割线模量指标，改用接头试件加载至0.6f yk后，残余变形小于0.1mm。

接头性能等级的选定，应符合下列规定：（1）混凝土结构中要求充分发挥钢筋强度或对接头延性要求较高的部位，应采用A级接头；（2）混凝土结构中钢筋受力小或对接头延性要求不高的部位，可采用B级接头；（3）非抗震设防和不承受动力荷载的混凝土结构中钢筋只承受压力的部位，可采用C级接头。

建筑施工手册第四版出版说明《建筑施工手册》自1980年出版问世，1988年出版了第二版，1997年出版了第三版。

由于近年来我国建筑工程勘察设计、施工质量验收、材料等标准规范的全面修订，新技术、新工艺、新材料的应用和发展，以及为了适应我国加人WTO以后建筑业与国际接轨的形势，我们对《建筑施工手册》（第三版）进行了全面修订。

此次修订遵循以下原则：1.继承发扬前三版的优点，充分体现出手册的权威性、科学性、先进性、实用性，同时反映我国加入WTO后，建筑施工管理与国际接轨，把国外先进的施工技术、管理方法吸收进来。

精心修订，使手册成为名副其实的精品图书，畅销不衰。

2.近年来，我国先后对建筑材料、建筑结构设计、建筑工程施工质量验收规范进行了全面修订并实施，手册修订内容紧密结合相应规范，符合新规范要求，既作为一本资料齐全、查找方便的工具书，也可作为规范实施的技术性工具书。

3.根据国家施工质量验收规范要求，增加建筑安装技术内容，使建筑安装施工技术更完整、全面，进一步扩大了手册实用性，满足全国广大建筑安装施工技术人员的需要。

4.增加补充建设部重点推广的新技术、新工艺、新材料，删除已经落后的、不常用的施工工艺和方法。

第四版仍分5册，全书共36章。

与第三版相比，在结构和内容上有很大变化，第四版第1、2、3册主要介绍建筑施工技术，第4册主要介绍建筑安装技术，第5册主要介绍建筑施工管理。

与第三版相比，构架不同点在于：（1）建筑施工管理部分内容集中单独成册；（2）根据国家新编建筑工程施工质量验收规范要求，增加建筑安装技术内容，使建筑施工技术更完整、全面；（3）将第三版其中22装配式大板与升板法施工、23滑动模板施工、24大模板施工精简压缩成滑动模板施工一章；15木结构工程、27门窗工程、28装饰工程合并为建筑装饰装修工程一章；根据需要，增加古建筑施工一章。

第四版由中国建筑工业出版社组织修订，来自全国各施工单位、科研院校、建筑工程施工质量验收规范编制组等专家、教授共61人组成手册编写组。

建筑施工手册(第四版建筑施工手册第四版) 第四版目录第一册11-1 常用符号和代号1-1-1 常用字母 1-1-2 常用符号 1-1-2-1 数学符号 1-1-2-2 法定计量单位符号1-1-2-3 文字表量符号 1-1-2-4 化学元素符号 1-1-2-5 常用构件代号 1-1-2-6 塑料、树脂名称缩写代号 1-1-2-7 常用增塑剂名称缩写代号 1-1-2-8 建筑施工常用国家标准编号1-1-2-9 部分国家的国家标准代号1-1-2-10 钢材涂色标记1-1-2-11 钢筋符号1-1-2-12 建材、设备的规格型号表示法 1-1-2-13 钢铁、阀门、润滑油的产品代号1-1-2-14 常用架空绞线的型号及用途施工常用数据11 2 2 3 5 8 8 9 10 10 13 14 15 15 16 191-2 常用计量单位换算1-2-1 长度单位换算 1-2-1-1 公制与市制、英美长度单位换算 1-2-1-2 英寸的分数、小数习惯称呼与毫米对照 1-2-2 面积单位换算1919 19 21 211-2-3 体积、容积单位换算 1-2-4 重量（质量）单位换算 1-2-5 力、重力单位换算1-2-5-1 力（牛顿，N）单位换算 1-2-5-2 压强（帕斯卡，Pa）单位换算 1-2-5-3 力矩（弯矩、扭矩、力偶矩、转矩）单位换算 1-2-5-4 习用非法定计量单位与法定计量单位换算1-2-6 功率单位换算 1-2-7 速度单位换算 1-2-8 流量单位换算 1-2-8-1 体积流量单位换算 1-2-8-2 质量流量单位换算 1-2-9 热及热工单位换算 1-2-9-1 温度单位换算1-2-9-2 各种温度的绝对零度、水冰点和水沸点温度值 1-2-9-3 导热系数单位换算1-2-9-4 传热系数单位换算 1-2-9-5 热阻单位换算 1-2-9-6 比热容（比热）单位换算1-2-9-7 功、能、热单位换算 1-2-9-8 水的温度和压力换算 1-2-9-9 水的温度和汽化热换算 1-2-9-10 热负荷单位换算 1-2-10 电及磁单位换算 1-2-10-1 电流单位换算1-2-10-2 电压单位换算 1-2-10-3 电阻单位换算 1-2-10-4 电荷量单位换算 1-2-10-5 电容单位换算 1-2-11 声单位换算 1-2-12 粘度单位换算 1-2-12-1 动力粘度单位换算1-2-12-2 运动粘度单位换算21 21 27 27 28 30 31 34 36 36 36 37 37 37 37 37 38 39 40 41 43 43 44 44 44 44 44 44 45 45 45 45 461-2-13 硬度换算 1-2-14 标准筛常用网号、目数对照 1-2-15 pH 值参考表 1-2-16 角度与弧度互换表 1-2-17 弧度与角度互换表 1-2-18 斜度与角度变换表46 49 49 50 50 511-3 常用求面积、体积公式常用求面积、1-3-1 平面图形面积 1-3-2 多面体的体积和表面积 1-3-3 物料堆体积计算 1-3-4 壳体表面积、侧面积计算 1-3-4-1 圆球形薄壳 1-3-4-2 椭圆抛物面扁壳 1-3-4-3 椭圆抛物面扁壳系数计算 1-3-4-4 圆抛物面扁壳 1-3-4-5 单、双曲拱展开面积5151 54 57 57 57 59 60 61 621-4 常用建筑材料及数值1-4-1 材料基本性质、常用名称及符号 1-4-2 常用材料和构件的自重 1-4-3 石油产品体积、重量换算 1-4-4 液体平均相对密度及容量、重量换算 1-4-5 圆钉、木螺钉直径号数及尺寸关系 1-4-6 圆钉直径与英制长度关系 1-4-7 圆钉英制规格 1-4-8 薄钢板习用号数的厚度 1-4-9 塑料管材、板材规格及重量 1-4-9-1 塑料硬管 1-4-9-2 塑料软管1-4-9-3 塑料硬板6262 64 73 73 74 74 75 75 76 76 76 761-5 气象、地质、地震气象、地质、1-5-1 气象77771-5-1-1 风级表 1-5-1-2 降雨等级 1-5-1-3 我国主要城市气象参数 1-5-1-4 我国主要城镇采暖期度日数 1-5-1-5 世界主要城市气象参数 1-5-2 地质年代表 1-5-3 地展1-5-3-1 地展展级 1-5-3-2 地震烈度 1-5-3-3 几种地震烈度表的换算77 77 78 81 83 85 85 85 86 881-6 我国环境保护标准1-6-1 空气污染 1-6-1-1 标准大气的成分 1-6-1-2 大气环境质量标准 1-6-1-3 空气污染物三级标准浓度限值 1-6-1-4 中国居住区大气中有害物质最高容许浓度 1-6-1-5 大气中污染物浓度的表示方法 1-6-1-6 中国民用建筑工程室内环境污染控制标准 1-6-2 噪声 1-6-2-1 城市区域环境噪声标准 1-6-2-2 新建、扩建、改建企业噪声标准 1-6-2-3 工业企业厂区内各类地点噪声标准 1-6-2-4 现有企业噪声标准 1-6-2-5 建筑现场主要施工机械噪声限值 1-6-2-6 中国机动车辆噪声标准 1-6-2-7 国外听力保护的噪声允许标准1-6-2-8 国外环境噪声标准 1-6-2-9 国外职业噪声标准 1-6-3 水污染 1-6-3-1 排水水质标准 1-6-3-2 地面水水质卫生要求 1-6-3-3 地面水中有害物质的最高容许浓度8989 89 89 89 90 91 91 94 94 95 95 96 96 96 97 97 98 99 99 100 1001-6-3-4 水消毒处理方法1012常用结构计算102102 1082-1 荷载与结构静力计算表2-1-1 荷载 2-1-2 结构静力计算表2-2 建筑地基基础计算2-2-1 地基基础计算用表 2-2-2 地基及基础计算 2-2-2-1 基础埋置深度 2-2-2-2 地基计算 2-2-2-3 基础计算148148 152 152 153 1542-3 混凝土结构计算2-3-1 混凝土结构基本计算规定 2-3-2 混凝土结构计算用表 2-3-3 混凝土结构计算公式156156 158 1652-4 砌体结构计算2-4-1 砌体结构的计算用表 2-4-2 砌体结构计算公式171171 1772-5 钢结构计算2-5-1 钢结构计算用表 2-5-2 钢结构计算公式 2-5-3 钢管结构计算 2-5-4 钢与混凝土组合梁计算180180 189 195 1972-6 木结构计算2-6-1 木结构计算用表 2-6-2 木结构计算公式200200 20633-1 材料试验材料试验与结构检验209209 234 234 234 234 235 236 251 252 257 259 259 259 264 266 270 270 270 271 3-1-1 材料试验项目及检验规则 3-1-2 试样（件）的制备 3-1-2-1 样品的缩分3-1-2-2 岩石抗压强度试件 3-1-2-3 混凝土试件 3-1-2-4 建筑砂浆试件的制备 3-1-2-5 钢材试件 3-1-2-6 建筑用轻钢龙骨试样 3-1-2-7 木材试样 3-1-2-8 耐火材料试件3-1-2-9 硬聚抓乙烯管材试样 4 3-1-3 试验方法 3-1-3-1 材料试验的非标准方法3-1-3-2 混凝土的现场检测 3-1-3-3 土工密度试验 3-1-3-4 碎石土野外鉴别 3-1-4 混凝土试块强度、砂浆试块强度的评定方法 3-1-4-1 混凝土试块强度统计评定 3-1-4-2 砌筑砂浆试块强度的验收与评定3-2 结构性能检验3-2-1 预制构件 3-2-2 地基结构性能检验 3-2-2-1 浅层平板载荷试验要点 3-2-2-2 深层平板载荷试验要点 3-2-2-3 岩基载荷试验要点 3-2-2-4 岩石锚杆抗拔试验要点3-2-2-5 土层锚杆试验要点272272 275 275 275 276 277 2773-2-2-6 单桩竖向静载荷试验要点 3-2-2-7 岩石单轴抗压强度试验要点278 2793-3 对现场型试验室的要求3-3-1 试验环境 3-3-2 所需设备及工具 3-3-3 资料管理280280 280 2803-4 试验管理程序28144-1 施工测量的基本工作4-1-1 基本原则 4-1-2 距离测量 4-1-2-1 普通量距 4-1-2-2 精密量距施工测量283283 283 283 284 284 290 291 291 291 293 293 294 294 295 295 295 2964-1-2-3 精密量距的几项改正数 4-1-3 己知角度的测设 4-1-4 建筑物细部点的平面位置的测设 4-1-4-1 直角坐标法 4-1-4-2 极坐标法 4-1-4-3 角度前方交会法 4-1-4-4 方向线交会法 4-1-4-5 距离交会法 4-1-4-6 正倒镜投点法 4-1-5 建筑物细部点高程位置的测设 4-1-5-1 地面上点的高程测设 4-1-5-2 高程传递 4-1-6 倾斜线的测设4-2 施工测量控制网的建立4-2-1 坐标系统及坐标换算 4-2-1-1 坐标系统 4-2-1-2 坐标换算 4-2-2 建筑方格网和主轴线设计 4-2-2-1 建筑方格网设计 4-2-2-2 主轴线设计 4-2-3 主轴线的测设4-2-3-1 主轴线点初步位置的测定方法及实地标定 4-2-3-2 主轴线点精确位置的测定和主轴线方向调整 4-2-3-3 主轴线长度的精密丈量及主轴线点坐标的确定 4-2-3-4 短轴线的测设 4-2-3-5 轴线的加密 4-2-3-6 注意事项 4-2-4 建筑方格网的测设 4-2-4-1 建筑方格网的测设方法 4-2-4-2 建筑方格网的加密和最后检查 4-2-4-3 水平角观测方法及技术要求 4-2-4-4 边长测量方法及技术要求 4-2-4-5 方格网平差计算 4-2-5 用小三角测量法建立施工平面控制网 4-2-5-1 小三角测量等级与三角网的布设 4-2-5-2 小三角测量的步骤 4-2-6 用导线测量法建立施工平面控制网 4-2-6-1 导线测量的等级与导线网的布设 4-2-6-2 导线测量的步骤 4-2-6-3 导线法与轴线法联合测设施工控制网 4-2-7 圆弧平面图形的施工测量 4-2-7-1 圆弧形平面曲线的数学方程式 4-2-7-2 圆弧形平面曲线图形的现场施工放线 4-2-7-3 圆弧形楼梯的施工放线 4-2-8 高程控制测量297297 297 297 298 298 299 300 300 300 301 301 302 393 303 303 304 305 306 307 311 311 312 313 313 313 314 314 315 320 351 3594-2-8-1 厂区高程控制测量的一般规定 4-2-8-2 三、四等水准测量的要求和方法4-2-8-3 水准网的平差计算 4-2-9 标桩的埋设 4-2-9-1 平面控制点标桩 4-2-9-2 水准点标桩359 359 361 363 363 3644-3 单层排架钢架建筑的施工测量4-3-1 厂房控制网的建立 4-3-1-1 厂房控制网的建立方法 4-3-1-2 厂房扩建与改建时的控制测量 4-3-2 厂房基础施工测量 4-3-2-1 混凝土杯形基础施工测量 4-3-2-2 钢柱基础施工测量 4-3-2-3 混凝土柱子基础及柱身、平台施工测量 4-3-2-4 设备基础施工测量 4-3-2-5 基础施工与竣工测量的允许偏差 4-3-3 厂房结构安装测量 4-3-3-1 柱子安装测量 4-3-3-2 吊车梁安装测量 4-3-3-3 吊车轨道安装测量 4-3-4 管道工程施工测量 4-3-4-1 管道工程测量的准备工作 4-3-4-2 管道中线定位及高程控制测量 4-3-4-3 管道中线与纵横断面测量 4-3-4-4 地下管线施工测量 4-3-4-5 架空管线施工测量4-3-4-6 管线竣工测量及竣工图编绘 4-3-5 机械设备安装测量 4-3-5-1 安装基准线和基准点的确定 4-3-5-2 平面安装基准线的设置形式 4-3-5-3 中心线与副线的检查 4-3-5-4 设备安装期间设备标高基准点设置与沉降观测365365 365 366 367 367 368 369 370 373 374 374 375 375 377 377 377 377 378 380 380 380 380 381 382 3824-4 多层房屋的施工测量4-4-1 多层建筑主轴线的测设 4-4-2 房屋定位测量 4-4-3 房屋基础施工测量 4-4-4 墙身皮数杆的设置 4-4-5 多层建筑物施工测量382382 384 385 385 3864-5 高层建筑施工测量4-5-1 高层建筑施工测量的特点及基本要求 4-5-1-1 高层建筑施工测量的特点4-5-1-2 高层建筑施工测量的基本准则 4-5-2 建立施工控制图 4-5-2-1 平面控制4-5-2-2 高程控制 4-5-3 建（构）筑物主要轴线的定位及标定 4-5-3-1 桩位放样 4-5-3-2 建筑物基坑与基础的测定 4-5-3-3 建筑物基础上的平面与高程控制 4-5-4 高层建筑中的竖向测量 4-5-4-1 激光铅垂仪法 4-5-4-2 天顶垂准测量（仰视法） 4-5-4-3 天底垂准测量（俯视法） 4-5-5 上海金茂大厦施工测量实例 4-5-5-1 概述 4-5-5-2 建筑施工对测量精度要求 4-5-5-3 施工特点和测量难度 4-5-5-4 施工平面（垂直）控制网的建立 4-5-5-5 垂准测量方法和要求 4-5-5-6 水准测量和塔身高程控制测量 4-5-5-7 塔楼钢结构安装测量 4-5-5-8 主楼沉降观测 4-5-5-9 结构各阶段完工线（点）测量成果386386 386 387 387 387 391 391 391 392 392 394 394 395 396 397 397 397 397 398400 402 404 406 4084-6 建筑物沉降与变形观测4-6-1 沉降观测水准点的测设 4-6-1-1 水准点的布设 4-6-1-2 水准点的形式与埋设4-6-1-3 沉降观测水准点高程的测定 4-6-1-4 观测点的布置和要求 4-6-1-5 观测点的形式与埋设 4-6-2 建筑物的沉降观测 4-6-2-1 沉降观测的方法和一般规定 4-6-2-2 沉桩过程中的变形观测 4-6-2-3 各施工阶段中的变形观测 4-6-2-4 建筑物全部竣工后的沉降变形观测 4-6-2-5 沉降观测的精度及成果整理 4-6-3 沉降观测中常遇到的问题及其处理4-6-3-1 曲线在首次观测后即发生回升现象 4-6-3-2 曲线在中间某点突然回升 4-6-3-3 曲线自某点起渐渐回升 4-6-3-4 曲线的波浪起伏现象 4-6-3-5 曲线中断现象 4-6-4 建筑物变形与裂缝观测 4-6-4-1 倾斜观测 4-6-4-2 裂缝观测 4-6-4-3 位移观测 4-6-4-4 用三角高程测量法测定建筑物的沉降变形 4-6-4-5 用基准线法测定建筑物的水平位移4-6-4-6 用前方交会法测定建筑物的水平位移 4-6-4-7 用后方交会法测定建筑物的水平位移412412 412 413 413 413 413 415 415 417 421 422 423 423 423 424 424 424 424 424 424 425 426 426 428 429 4314-7 特殊工程的施工测量4-7-1 钢结构工程中的施工测量 4-7-2 电视塔施工中的施工测量 4-7-3 上海电视塔（东方明珠）施工测量实例434434 435 4364-8 竣工总平面图的编绘4-8-1 编绘竣工总平面图的意义 4-8-2 编绘竣工总平面图的方法和步骤 4-8-2-1 绘制前准备 4-8-2-2 竣工总平面图的编绘 4-8-3 编绘竣工总平面图时的现场实测工作4-8-4 竣工总平面图最终绘制 4-8-4-1 分类竣工总平面图的编绘 4-8-4-2 综合竣工总平面图 4-8-4-3 随工程的竣工相继进行编绘 4-8-4-4 竣工总平面图的图面内容和图例4-8-4-5 竣工总平面图的附件444444 445 445 445 446 446 446 446 446 446 4474-9 测量仪器的检验和校正4-9-1 经纬仪的检验和校正 4-9-1-1 经纬仪应满足的条件 4-9-1-2 经纬仪的检验与校正 4-9-1-3 激光经纬仪的构造 4-9-1-4 激光经纬仪的操作方法4-9-1-5 激光经纬仪的特点和应用 4-9-2 水准仪的检验与校正 4-9-2-1 普通水准仪的检验与校正 4-9-2-2 精密水准仪的检验与校正 4-9-2-3 激光水准仪的构造 4-9-2-4 激光水准仪的操作方法4-9-2-5 激光水准仪的用途 4-9-3 钢尺的检定 4-9-3-1 钢尺检定的方法 4-9-3-2 尺方程式及其简化 4-9-3-3 标准基线的建立 4-9-3-4 钢尺使用时注意事项 4-9-4 光电测距仪447447 447 447 449 450 450 451 451 453 454 454 454 455 455 456 456 456 4574-9-4-1 光电测距仪的概况 4-9-4-2 光电测距仪的构造 4-9-4-3 光电测距仪的用途4-9-4-4 光电测距仪的检验与校正主要参考文献457 457 457 457 4595脚手架工程和垂直运输设施460460 460 461 464 468 471 471 474 475 479 479 484 495 5005-1 脚手架工程技术、安全管理和设计计算脚手架工程技术、5-1-1 脚手架工程技术和安全管理 5-1-1-1 脚手架的分类 5-1-1-2 脚手架工程的常用术语 5-1-1-3 脚手架工程的技术要求 5-1-1-4 脚手架工程的安全管理工作 5-1-2 脚手架构架与设置和使用要求的一般规定 5-1-2-1 脚手架构架和设置要求的一般规定5-1-2-2 脚手架杆配件的一般规定 5-1-2-3 脚手架搭设、使用和拆除的一般规定 5-1-3 脚手架设计和计算的一般方法 5-1-3-1 脚手架设计计算的统一规定 5-1-3-2 脚手架的荷载计算 5-1-3-3 脚手架的整体稳定性计算 5-1-3-4 单肢杆件的稳定性计算5-1-3-5 水平杆件、脚手板、扣件抗滑、立杆底座和地基承载力的验算504 5-1-3-6 脚手架挑支构造和设施的计算 5065-2 常用落地式脚手架的设置、构造和设计常用落地式脚手架的设置、5-2-1 扣件式钢管脚手架 5-2-1-1 构架材料的技术要求 5-2-1-2 构架的形式、特点和构造要求 5-2-1-3 设计计算及常用资料 5-2-2 碗扣式钢管脚手架519519 520 525 538 5565-2-2-1 性能特点、杆配件和承载能力 5-2-2-2 双排外脚手架 5-2-2-3 直线和曲线单排外脚手架 5-2-3 门（框组）式钢管脚手架 5-2-3-1 构造情况和主要部件 5-2-3-2 搭设技术要求和注意事项 5-2-3-3 主要应用形式和材料用量 5-2-3-4 设计计算及常用资料 556 569 577 579 579 587 590 5925-3 脚手架结构模板支撑架的构造和设计5-3-1 脚手架结构模板支撑架的类别和一般构造 5-3-1-1 脚手架结构模板支撑架的类别和构造要求 5-3-1-2 脚手架结构模板支撑架的一般构造 5-3-2 脚手架结构模板支撑架的设计计算 5-3-2-1 脚手架结构模板支撑架的设计计算要求 5-3-2-2 扣件式钢管梁板模板支撑架的稳定性计算 5-3-2-3 碗扣式钢管模板支撑架的设计计算 5-3-2-4 门式钢管模板支撑架的设计计算598598 603 603 608 608 609 614 6195-4 常用非落地式脚手架的设置和使用5-4-1 附着升降脚手架的设置和使用 5-4-1-1 附着升降脚手架的类别和基本组成5-4-1-2 附着升降脚手架的安全规定和注意事项 5-4-2 吊篮 5-4-2-1 吊篮的类别和基本构造 5-4-2-2 吊篮设计、制作和使用的安全要求619619 620 628 634 634 6415-5 垂直运输设施5-5-1 垂直运输设施的设置要求 5-5-1-1 垂直运输设施的分类 5-5-1-2 国内外塔式起重机产品的情况与使用选择 5-5-1-3 垂直运输设施的设置要求 5-5-2 井字架和龙门架5-5-2-1 扣件式钢管井架643643 643 645 655 657 6575-5-2-2 型钢井架和无缆风高层井架 5-5-2-3 龙门架 5-5-2-4 吊盘安全装置 5-5-3 施工升降机（建筑施工电梯） 5-5-3-1 施工升降机的分类、性能和架设高度 5-5-3-2 施工升降机的安全装置 5-5-3-3 施工升降机的使用注意事项主要参考文献661 663 666 672 672 676 677 67866-1 土方工程6-1-1 土的基本性质土方与基坑工程680680 680 681 681 684 684 684 685 685 686 686 687 688 688 688 690 690 692 695 6-1-1-1 土的基本物理性质指标 6-1-1-2 粘性土、砂土的性质指标 6-1-1-3 土的力学性质指标 6-1-2 土的基本分类 6-1-2-1 岩石 6-1-2-2 碎石土 6-1-2-3 砂土 6-1-2-4 粘性土 6-1-3 土的工程分类与性质 6-1-3-1 土的工程分类 6-1-3-2 土的工程性质6-1-4 土的现场鉴别方法 6-1-4-1 碎石土的现场鉴别 6-1-4-2 粘性土等的现场鉴别6-1-5 特殊土 6-1-5-1 湿陷性黄土 6-1-5-2 膨胀土 6-1-5-3 软土6-1-5-4 盐演土 6-1-5-5 冻土 6-1-6 工程场地平整 6-1-6-1 场地平整的程序6-1-6-2 场地平整的土方量计算 6-1-7 土方开挖 6-1-7-1 土方施工准备工作 6-1-7-2 开挖的一般要求 6-1-7-3 浅基坑、槽和管沟开挖 6-1-7-4 浅基坑、槽和管沟的支撑方法6-1-7-5 浅基坑、槽和管沟支撑的计算 6-1-7-6 土方开挖和支撑施工注意事项 6-1-7-7 基坑边坡保护 6-1-7-8 土方开挖施工中的质量控制要点 6-1-8 土方机械化施工 6-1-8-1 土方机械的选择 6-1-8-2 常用土方机械 6-1-8-3 土方机械基本作业方法 6-1-8-4 土方机械施工要点 6-1-9 土方回填 6-1-9-1 土料要求与含水量控制 6-1-9-2 基底处理6-1-9-3 填方边坡 6-1-9-4 人工填土方法 6-1-9-5 机械填土方法 6-1-10 填土的压实6-1-10-1 压实的一般要求 6-1-10-2 压实机具的选择 6-1-10-3 填土压（夯）实方法6-1-10-4 质量控制与检验 6-1-11 土方工程特殊问题的处理 6-1-11-1 滑坡与塌方的处理 6-1-11-2 冲沟、土洞、故河道、古湖泊的处理696 699 702 702 703 716 716 717 719 720 723 726 726 727 729 729 730 733 741 742 742 743 744 744 745 745 745 746 748 749 750 750 7526-1-11-3 橡皮土处理 6-1-11-4 流砂处理 6-1-12 土方开挖与回填安全技术措施753 754 7546-2 基坑工程6-2-1 基坑工程的内容 6-2-2 基坑工程的设计原则与基坑安全等级 6-2-2-1 基坑支护结构的极限状态 6-2-2-2 基坑支护结构的安全等级 6-2-3 基坑工程勘察 6-2-3-1 岩土勘察 6-2-3-2 周围环境勘察 6-2-3-3 施工工程的地下结构设计资料调查 6-2-4 支护结构的类型和造型 6-2-4-1 支护结构的类型和组成 6-2-4-2 支护结构的选型 6-2-5 荷载与抗力计算 6-2-5-1 水平荷载标准值 6-2-5-2 水平抗力标准值 6-2-6 支护结构计算6-2-6-1 排桩与地下连续墙计算 6-2-6-2 水泥土墙计算 6-2-6-3 土钉墙计算 6-2-6-4 逆作拱墙计算 6-2-6-5 逆作法计算要点 6-2-6-6 内支撑体系计算要点 6-2-6-7 土锚杆（土锚）计算 6-2-7 支护结构施工 6-2-7-1 钢板桩施工 6-2-7-2 水泥土墙施工 6-2-7-3 地下连续墙施工 6-2-7-4 逆作（筑）法施工 6-2-7-5 土钉墙施工755755 756 756 756 757 757 759 760 761 761 761 770 770 772 772 772 784 793 800 801 805 808 815 815 823 837 867 8796-2-7-6 内支撑体系施工 6-2-7-7 锚杆施工 6-2-8 地下水控制 6-2-8-1 地下水控制方法选择 6-2-8-2 基坑涌水量计算 6-2-8-3 集水明排法 6-2-8-4 降水 6-2-8-5 截水6-2-8-6 降水与排水施工质量检验标准 6-2-9 深基坑土方开挖 6-2-9-1 放坡挖土6-2-9-2 中心岛（墩）式挖土 6-2-9-3 盆式挖土机 6-2-9-4 深基坑土方开挖的注意事项6-2-9-5 土方开挖阶段的应急措施， 6-2-10 基坑工程现场施工设施 6-2-11 基坑工程监测 6-2-11-1 支护结构监测 6-2-11-2 周围环境监测 6-2-11-3 监测方案编制 6-2-12 沉井施工 6-2-12-1 沉井类型 6-2-12-2 沉井制作与下沉 6-2-12-3 沉井下沉施工常遇问题和预防处理方法 6-2-12-4 沉井的质量检验标准主要参考文献889 892 901 901 901 905 908 919 919 919 920 924 926 926 927 930 936 936 940 945 945 945 945 955 957 95877-1 地基处理7-1-1 换填地基地基处理与桩基工程9599597-1-1-1 灰土地基 7-1-1-2 砂和砂石地基 7-1-1-3 粉煤灰地基 7-1-2 夯实地基7-1-2-1 重锤夯实地基 7-1-2-2 强夯地基 7-1-3 挤密桩地基 7-1-3-1 灰土桩地基7-1-3-2 砂石桩地基 7-1-3-3 水泥粉煤灰碎石桩地基 7-1-3-4 夯实水泥土复合地基7-1-4 深层密实地基 7-1-4-1 振冲地基 7-1-4-2 水泥土搅拌桩地基 7-1-5 高压喷射注浆地荃 7-1-5-1 旋喷注浆桩地基 7-1-6 注浆地基 7-1-6-1 水泥注浆地基 7-1-6-2 硅化注浆地基 7-1-7 预压地基 7-1-7-1 砂井堆载预压地基 7-1-7-2 袋装砂井堆载预压地基7-1-7-3 塑料排水带堆载预压地基 7-1-7-4 真空预压地基 7-1-8 土工合成材料地基7-1-8-1 土工织物地基 7-1-8-2 加劲土地基 7-1-9 局部地基处理 7-1-9-1 松土坑、古墓、坑穴 7-1-9-2 土井、砖井、废矿井 7-1-9-3 软硬地基959 961 965 967 967 968 975 975 977 980 983 984 984 988 993 993 999 999 10011005 1005 1007 1009 1014 1016 1016 1019 1022 1022 1024 10267-2 桩基工程7-2-1 桩的分类 7-2-2 桩型与工艺的选择 7-2-3 桩基施工机械设备的选用 7-2-3-1 桩锤的选用 7-2-3-2 常用桩锤的技术性能 7-2-3-3 桩架选用 7-2-3-4 常用灌筑桩钻孔机械 7-2-4 打（沉）入式预制桩施工 7-2-4-1 桩的制作、运输和堆放 7-2-4-2 打（沉）桩方法 7-2-4-3 特殊打（沉）桩方法 7-2-4-4 打（沉）桩常遇问题及预防处理方法 7-2-4-5 打（沉）桩对周围环境的影响及预防措施 7-2-5 静力压桩施工 7-2-5-1 机械静压桩施工7-2-5-2 锚杆静压桩施工 7-2-6 先张预应力管桩施工 7-2-6-1 桩规格与适用条件7-2-6-2 打（沉）桩工艺方法要点 7-2-7 混凝土灌筑桩 7-2-7-1 冲击钻成孔灌筑桩7-2-7-2 回转钻成孔灌筑桩 7-2-7-3 潜水电钻成孔灌筑桩 7-2-7-4 钻孔压浆灌筑桩7-2-7-5 挤扩多分支承力盘与多支盘灌筑桩 7-2-7-6 振动沉管灌筑桩 7-2-7-7 锤击沉管灌筑桩 7-2-7-8 套管夯扩灌筑桩 7-2-7-9 人工挖孔和挖孔扩底灌筑桩 7-2-7-10 质量要求及验收 7-2-8 钢桩10271027 1027 1030 1030 1031 1034 1038 1040 1040 1041 1047 1051 1053 1054 1054 1059 1063 1063 1063 1068 1068 1072 1075 1078 1080 1086 1090 1090 1093 1099 11017-2-8-1 钢管桩 7-2-8-2H 型钢桩 7-2-9 桩的检测 7-2-9-1 静载试验法 7-2-9-2 动测法 7-2-10 桩基承载力评定1101 1110 1113 1113 1117 11267-2-10-1 按土的物理指标与承载力参数之间的经验关系确定单桩的承载力 11267-2-10-2 按单桩的静载试验确定承载力 7-2-10-3 按桩的抗拔试验确定抗拔承载力7-2-10-4 按桩的水平荷载试验确定水平承载力 7-2-11 打（沉）桩施工的安全技术措施主要参考文献 1129 1130 1131 1132 1134第二册88-1 组合式模板8-1-1 55 型组合钢模板 8-1-1-1 部件组成 8-1-1-2 施工设计 8-1-1-3 模板工程的施工及验收 8-1-1-4 模板的运输、维修和保管 8-1-2 中型组合钢模板 8-1-2-1 组成8-1-2-2 特点 8-1-2-3 施工工艺 8-1-3 钢框木（竹）胶合板模板 8-1-3-1 75 系列钢框胶合板模板 8-1-3-2 55 型和 78 型钢框胶合板模板 8-1-3-3 早拆体系钢框胶合板模板模板工程11 1 12 14 22 22 23 27 27 27 27 31 368-2 工具式模板8-2-1 大模板 8-2-1-1 大模板构造 8-2-1-2 大模板设计和配制 8-2-1-3 施工要点及注意事项 8-2-2 滑动模板 8-2-3 爬升模板 8-2-3-1 模板与爬架互爬 8-2-3-2 新型导轨式液压爬升模板 8-2-3-3 模板与模板互爬 8-2-3-4 爬架与爬架互爬 8-2-3-5 国内320m 以上超高层建筑爬模施工实例 8-2-4 飞模 8-2-4-1 常用的几种飞模 8-2-4-2 升降、行走和吊运工具 8-2-4-3 飞模的选用和设计布置原则 8-2-4-4 施工工艺 8-2-4-5 施工质量与安全要求 8-2-5 模壳 8-2-5-1 模壳的种类、特点及质量要求 8-2-5-2 支撑系统8-2-5-3 施工工艺 8-2-6 柱模 8-2-6-1 玻璃钢圆柱模板 8-2-6-2 圆柱钢模 8-2-6-3 无柱箍可变截面钢柱模5151 52 61 63 66 66 67 74 78 81 82 87 88 97 100 101 108 109 110 113 114 115 115 118 1198-3 永久性模板8-3-1 压型钢板模板 8-3-1-1 种类、规格和使用原则 8-3-1-2 压型钢板模板的安装8-3-2 混凝土薄板模板120120 120 122 1258-3-2-1 品种、抗剪构造和规格 8-3-2-2 薄板制作、运输和堆放 8-3-2-3 安装工艺 125 128 1318-4 胶合板模板8-4-1 散支散拆胶合板模板 8-4-1-1 木胶合板模板 8-4-1-2 竹胶合板模板 8-4-1-3 施工工艺 8-4-2 胶合板模板参考资料135135 136 139 140 1468-5 脱模剂8-5-1 脱模剂的种类和配制 8-5-2 使用注意事项146146 1478-6 现浇混凝土结构模板的设计8-6-1 模板设计的内容和原则 8-6-1-1 设计的内容 8-6-1-2 设计的主要原则 8-6-2 模板结构设计的基本内容 8-6-2-1 荷载及荷载组合 8-6-2-2 模板结构的挠度要求8-6-2-3 材料及性能 8-6-2-4 设计计算公式 8-6-3 模板结构设计示例 8-6-3-1 采用组合式钢模板组拼模板结构 8-6-3-2 钢大模板的设计 8-6-3-3 爬升模板148148 148 148 148 148 151 151 152 156 156 168 1828-7 模板工程施工质量及验收要求8-7-1 基本规定 8-7-2 模板安装 8-7-2-1 主控项目 8-7-2-2 一般项目192192 192 192 1938-7-3 模板拆除 8-7-3-1 主控项目 8-7-3-2 一般项目主要参考文献195 195 195 19699-1 材料9-1-1 钢筋品种与规格 9-1-1-1 热轧钢筋 9-1-1-2 余热处理钢筋 9-1-1-3 冷轧带肋钢筋 9-1-1-4 冷轧扭钢筋 9-1-1-5 冷拔螺旋钢筋 9-1-2 钢筋性能 9-1-2-1 钢筋力学性能 9-1-2-2 钢筋锚固性能 9-1-2-3 钢筋冷弯性能 9-1-2-4 钢筋焊接性能 9-1-3 钢筋锈蚀与防护 9-1-4 钢筋质量检验 9-1-4-1 检查项目和方法 9-1-4-2 热轧钢筋检验9-1-4-3 冷轧带肋钢筋检验 9-1-4-4 冷轧扭钢筋检验钢筋工程钢筋工程197197 197 199 199 200 201 202 202 203 203 203 204 204 204 205 205 2069-2 配筋构造9-2-1 一般规定9-2-1-1 混凝土保护层 9-2-1-2 钢筋锚固 9-2-1-3 钢筋连接9-2-2 板206206 206 207 208 2109-2-2-1 受力钢筋9-2-2-2 分布钢筋9-2-2-3 构造钢筋9-2-2-4 板上开洞9-2-2-5 板柱节点9-2-3 梁9-2-3-1 受力钢筋9-2-3-2 弯起钢筋9-2-3-3 箍筋9-2-3-4 纵向构造钢筋9-2-3-5 附加横向钢筋9-2-4 柱9-2-4-1 纵向受力钢筋9-2-4-2 箍筋 9-2-5 剪力墙 9-2-6 基础 9-2-6-1 条形基础 9-2-6-2 单独基础 9-2-6-3 筏板基础 9-2-6-4 箱形基础 9-2-7 抗震配筋要求 9-2-7-1 一般规定 9-2-7-2 框架梁9-2-7-3 框架柱与框支柱 9-2-7-4 框架梁柱节点 9-2-7-5 剪力墙 9-2-8 钢筋焊接网9-2-8-1 钢筋焊接网品种与规格 9-2-8-2 钢筋焊接网锚固与搭接 9-2-8-3 楼板中的应用9-2-8-4 墙板中的应用 9-2-9 预埋件和吊环 9-2-9-1 预埋件210 211 211 212 212 212 212 214 214 215 215 216 216 217 218 219 219 219 219 220 220 220 220 221 221 222 223 224 225 226 226 227 2279-2-9-2 吊环 9-2-10 混凝土结构平法施工图 9-2-10-1 一般规定 9-2-10-2 梁平法施工图 9-2-10-3 柱平法施工图 9-2-10-4 剪力墙平法施工图228 229 229 229 231 2319-3 钢筋配料与代换9-3-1 钢筋配料 9-3-1-1 钢筋下料长度计算 9-3-1-2 钢筋长度计算中的特殊问题9-3-1-3 配料计算的注意事项 9-3-1-4 配料计算实例 9-3-1-5 配料单与料牌 9-3-2 钢筋代换 9-3-2-1 代换原则 9-3-2-2 等强代换方法 9-3-2-3 构件截面的有效高度影响9-3-2-4 代换注意事项 9-3-2-5 钢筋代换实例232232 232 233 235 235 237 237 237 237 238 238 2399-4 钢筋加工9-4-1 钢筋除锈 9-4-2 钢筋调直 9-4-2-1 机具设备 9-4-2-2 调直工艺 9-4-3 钢筋切断 9-4-3-1 机具设备 9-4-3-2 切断工艺 9-4-4 钢筋弯曲成型 9-4-4-1 钢筋弯钩和弯折的有关规定 9-4-4-2 机具设备 9-4-4-3 弯曲成型工艺240240 240 240 242 242 242 243 244 244 244 2469-4-5 钢筋加工质量检验2489-5 钢筋焊接9-5-1 一般规定9-5-2 钢筋闪光对焊9-5-2-1 对焊设备9-5-2-2 对焊工艺9-5-2-3 对焊参数 9-5-2-4 对焊缺陷及消除措施 9-5-2-5 对焊接头质量检验 9-5-3 钢筋电阻点焊 9-5-3-1 点焊设备 9-5-3-2 点焊工艺 9-5-3-3 点焊参数 9-5-3-4 点焊缺陷及消除措施 9-5-3-5 钢筋焊接网质量检验 9-5-4 钢筋电弧焊 9-5-4-1 电弧焊设备和焊条 9-5-4-2 帮条焊和搭接焊 9-5-4-3 预埋件电弧焊 9-5-4-4 剖口焊 9-5-4-5 熔槽帮条焊 9-5-4-6 电弧焊接头质量检验 9-5-5 钢筋电渣压力焊 9-5-5-1 焊接设备与焊剂9-5-5-2 焊接工艺与参数 9-5-5-3 焊接缺陷及消除措施 9-5-5-4 电渣压力焊、接头质量检验 9-5-6 钢筋气压焊 9-5-6-1 焊接设备 9-5-6-2 焊接工艺 9-5-6-3 焊接缺陷及消除措施 9-5-6-4 气压焊接头质量检验248248 250 250 251 252 253 254 255 255 256 257 258 258 259 259 260 261 261 262 262 263 263 265 266 266 267 267 268 269 2709-5-7 钢筋埋弧压力焊 9-5-7-1 焊接设备 9-5-7-2 焊接工艺 9-5-7-3 焊接参数9-5-7-4 焊接缺陷及消除措施 9-5-7-5 埋弧压力焊接头质量检验 9-5-8 焊接接头无损检测技术 9-5-8-1 超声波检测法 9-5-8-2 无损张拉检测270 271 271 271 271 272 273 273 2749-6 钢筋机械连接9-6-1 一般规定 9-6-2 钢筋套筒挤压连接 9-6-2-1 钢套筒 9-6-2-2 挤压设备9-6-2-3 挤压工艺 9-6-2-4 工艺参数 9-6-2-5 异常现象及消除措施 9-6-2-6 套筒挤压接头质量检验 9-6-3 钢筋锥螺纹套筒连接 9-6-3-1 锥螺纹套筒接头尺寸 9-6-3-2 机具设备 9-6-3-3 锥螺纹套筒的加工与检验 9-6-3-4 钢筋锥螺纹的加工与检验 9-6-3-5 钢筋锥螺纹连接施工 9-6-3-6 钢筋锥螺纹接头质量检验 9-6-4 钢筋徽粗直螺纹套筒连接9-6-4-1 机具设备 9-6-4-2 徽粗直螺纹套筒 9-6-4-3 钢筋加工与检验 9-6-4-4 现场连接施工 9-6-4-5 接头质量检验 9-6-5 钢筋滚压直螺纹套筒连接274275 276 276 277 278 278 279 280 281 281 282 282 283 284 284 285 286 286 287 288 288 2889-6-5-1 滚压直螺纹加工与检验 9-6-5-2 滚压直螺纹套筒 9-6-5-3 现场连接施工9-6-5-4 接头质量检验289 290 291 2919-7 钢筋安装9-7-1 钢筋现场绑扎 9-7-1-1 准备工作 9-7-1-2 钢筋绑扎接头 9-7-1-3 基础钢筋绑扎 9-7-1-4 柱钢筋绑扎 9-7-1-5 墙钢筋绑扎 9-7-1-6 梁板钢筋绑扎 9-7-2 钢筋网与钢筋骨架安装 9-7-2-1 绑扎钢筋网与钢筋骨架安装 9-7-2-2 钢筋焊接网安装 9-7-3 植筋施工 9-7-3-1 钢筋胶粘剂 9-7-3-2 植筋用孔径与孔深 9-7-3-3 植筋施工方法 9-7-4 钢筋安装质量检验主要参考文献293293 293 294 294 295 295 296 296 296 297 298 298 298 298 300 3011010-1 混凝土的组成材料10-1-1 水泥 10-1-1-1 常用水泥的种类混凝土工程302302 302 303 306 306 30610-1-1-2 常用水泥的选用及各种水泥的适量范围 10-1-1-3 水泥的验收与保管10-1-2 砂 10-1-2-1 砂的技术要求10-1-2-2 砂的验收、运输和堆放 10-1-3 石子 10-1-3-1 石子的技术要求 10-1-3-2 石子的验收、运输和堆放 10-1-4 水 10-1-5 矿物接合料 10-1-5-1 粉煤灰 10-1-5-2 磨细矿渣 10-1-5-3 沸石粉 10-1-5-4 硅灰 10-1-5-5 复合及其他矿物接合料 10-1-6 混凝。

9-7 钢筋安装9-7-1 钢筋现场绑扎9-7-1-1 准备工作1．核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符。

如有错漏，应纠正增补。

2．准备绑扎用的铁丝、绑扎工具（如钢筋钩、带扳口的小撬棍），绑扎架等。

钢筋绑扎用的铁丝，可采用20~22号铁丝，其中22号铁丝只用于绑扎直径12mm以下的钢筋。

铁丝长度可参考表9-80的数值采用；因铁丝是成盘供应的，故习惯上是按每盘铁丝周长的几分之一来切断。

钢筋绑扎铁丝长度参考表（mm）表9-803．准备控制混凝土保护层用的水泥砂浆垫块或塑料卡。

水泥砂浆垫块的厚度，应等于保护层厚度。

垫块的平面尺寸：当保护层厚度等于或小于20mm时为30mm×30mm，大于20mm时50mm×50mm。

当12在垂直方向使用垫块时，可在垫块中埋入20号铁丝。

塑料卡的形状有两种：塑料垫块和塑料环圈，见图9-115。

塑料垫块用于水平构件（如梁、板），在两个方向均有凹槽，以便适应两种保护层厚度。

塑料环圈用于垂直构件（如柱、墙），使用时钢筋从卡嘴进入卡腔；由于塑料环圈有弹性，可使卡腔的大小能适应钢筋直径的变化。

图9-115 控制混凝土保护层用的塑料卡（a ）塑料垫块；（b ）塑料环圈4．划出钢筋位置线。

平板或墙板的钢筋，在模板上划线；柱的箍筋，在两根对角线主筋上划点；梁的箍筋，则在架立筋上划点；基础的钢筋，在两向各取一根钢筋划点或在垫层上划线。

钢筋接头的位置，应根据来料规格，结合9-2-1-3条对有关接头位置、数量的规定，使其错开，在模板上划线。

5．绑扎形式复杂的结构部位时，应先研究逐根钢筋穿插就位的顺序，并与模板工联系讨论支模和绑扎钢筋的先后次序，以减少绑扎困难。

9-7-1-2 钢筋绑扎接头1．钢筋绑扎接头宜设置在受力较小处。

同一纵向受力钢筋不宜设置两个或两个以上接头。

接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。

2．同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。

内容简介 《建筑施工手册》第四版缩印本是由《建筑施工手册》第四版1～5册缩印而成。全书共计36章内容。该书特点是： 对近年来发展较快的施工技术内容作了大量补充；反映了建设部重点推广的新材料、新技术、新工艺；紧密结合近 年来建筑材料、建筑结构设计、建筑安装施工质量验收等标准、规范、规程进行编写；根据国家施工质量验收规范 要求，增加了建筑安装技术内容；该书由全国各地有丰富施工经验的专家、教授、高级工程师共同编写。本次修订 突出了内容简洁、资料齐全、实用、查找方便、新技术信息含量高的特点。本书反映了21世纪最新的施工技术水 平，书中囊括了许多最新的科研成果、内容系统、丰富、实用性强。是建筑工程技术人员的得力助手。 本书可 供建筑施工工程技术人员、管理人员使用，也可供大专院校相关专业师生参考。
建筑施工手册缩印本精装可供建筑施工工程媒体评论目录1施工常用数据2常用结构计算3材料试验与结构检验4施工测量5脚手架工程和垂直运输设施6土方与基坑工程7地基处理与桩基工程8模板工程9钢筋工程10混凝土工程11预应力工程12钢结构工程13砌体工程14起重设备与混凝土结构吊装工程15滑动模板施工16屋面工程17地下防水工程18建筑地面工程19建筑装饰装修工程20建筑防腐蚀工程
作者简介
前言
插图
精彩书摘
点击此处获得更多内容
编辑推荐 《建筑施工，书中囊括了许多最新的科研成果、内容系 统、丰富、实用性强。是建筑工程技术人员的得力助手。 《建筑施工手册》(缩印本)(精装)可供建筑施工工程 技术人员、管理人员使用，也可供大专院校相关专业师生参考。
媒体评论
目录 1 施工常用数据2 常用结构计算3 材料试验与结构检验4 施工测量5 脚手架工程和垂直运输设施6 土方与基坑工程 7 地基处理与桩基工程8 模板工程9 钢筋工程10 混凝土工程11 预应力工程12 钢结构工程13 砌体工程14 起重设 备与混凝土结构吊装工程15 滑动模板施工16 屋面工程17 地下防水工程18 建筑地面工程19 建筑装饰装修工程20 建筑防腐蚀工程……主要参考文献

9-7 钢筋安装9-7-1 钢筋现场绑扎9-7-1-1 准备工作1．核对成品钢筋的钢号、直径、形状、尺寸和数量等是否与料单料牌相符。

如有错漏，应纠正增补。

2．准备绑扎用的铁丝、绑扎工具（如钢筋钩、带扳口的小撬棍），绑扎架等。

钢筋绑扎用的铁丝，可采用20~22号铁丝，其中22号铁丝只用于绑扎直径12mm以下的钢筋。

铁丝长度可参考表9-80的数值采用；因铁丝是成盘供应的，故习惯上是按每盘铁丝周长的几分之一来切断。

钢筋绑扎铁丝长度参考表（mm）表9-803．准备控制混凝土保护层用的水泥砂浆垫块或塑料卡。

水泥砂浆垫块的厚度，应等于保护层厚度。

垫块的平面尺寸：当保护层厚度等于或小于20mm时为30mm×30mm，大于20mm时50mm×50mm。

当在垂直方向使用垫块时，可在垫块中埋入20号铁丝。

塑料卡的形状有两种：塑料垫块和塑料环圈，见图9-115。

塑料垫块用于水平构件（如梁、板），在两个方向均有凹槽，以便适应两种保护层厚度。

塑料环圈用于垂直构件（如柱、墙），使用时钢筋从卡嘴进入卡腔；由于塑料环圈有弹性，可使卡腔的大小能适应钢筋直径的变化。

图9-115 控制混凝土保护层用的塑料卡（a）塑料垫块；（b）塑料环圈4．划出钢筋位置线。

平板或墙板的钢筋，在模板上划线；柱的箍筋，在两根对角线主筋上划点；梁的箍筋，则在架立筋上划点；基础的钢筋，在两向各取一根钢筋划点或在垫层上划线。

钢筋接头的位置，应根据来料规格，结合9-2-1-3条对有关接头位置、数量的规定，使其错开，在模板上划线。

5．绑扎形式复杂的结构部位时，应先研究逐根钢筋穿插就位的顺序，并与模板工联系讨论支模和绑扎钢筋的先后次序，以减少绑扎困难。

9-7-1-2 钢筋绑扎接头1．钢筋绑扎接头宜设置在受力较小处。

同一纵向受力钢筋不宜设置两个或两个以上接头。

接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。

2．同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。

4-7 特殊工程的施工测量4-7-1 钢结构工程中的施工测量随着改革开放，经济发展，我国在建筑行业发展也是较快的，打破了过去常用的砖木结构、混凝土结构的格局，目前也有大批采用钢结构来建造。

如北京的京广大厦，上海的新锦江宾馆、上海的国际贸易中心、上海的瑞金宾馆，深圳的深圳发展中心等。

1．平面控制建立施工控制网对高层钢结构施工是极为重要的。

控制网离施工现场不能太近，应考虑到钢柱的定位、检查、校正。

2．标高控制高层钢结构工程标高极为重要，根据城市II等水准点建立独立的以III等要求的水准网，以便在施工过程中直接应用，在支承标高块引测时必须对水准点进行检查，III等水准精度要求以±n（mm），n为测站数。

3．定位轴线检查定位轴线从基础施工起就应引起重视，必须在定位轴线前做好控制点，待基础浇筑混凝土后再根据控制点将定位轴线引到柱基钢筋混凝土底板面上，然后预检定位轴线是否同原定位重合、闭合，每根定位线总尺寸误差值是否超过控制数，纵横网轴线是否垂直、平行。

预检应由业主、土建、安装三方联合进行，对检查数据要统一认可鉴证。

4．柱间距检查柱间距检查是在定位轴线认可的前提下进行，采用检定钢尺实测柱间距。

柱间距离偏差值应严格控制在±3mm范围内，绝不能超过±5mm。

柱间距超过±5mm，则必须调整定位轴线。

原因是定位轴线的交点是柱基点，钢柱竖向间距以此为准，框架钢梁的连接螺孔的直径一般比高强螺栓直径大1.5~2.0mm，如柱距过大或过小，直接影响整个竖向框架梁的安装连接和钢柱的垂直，安装中还会有安装误差。

在上面检查柱间距时，必须注意安全。

5．单独柱基中心检查检查单独柱基的中心线同定位线之间的误差，调整柱基中心线使其同定位轴线重合，然后以柱基中心线为依据，检查地脚螺栓的预埋位置。

6．标高实测以III等水准点的标高为依据，对钢柱柱基表面进行标高实测，将测得的标高偏差用平面图表示之，作为临时支承标高块调整的依据。

建筑施工：现浇构件钢筋制作安装钢筋、钢管1、钢筋工程分不同品种、不同规格，按普通钢筋、预应力钢筋等分别设列子目。

2、预应力混凝土构件中的非预应力钢筋套用普通钢筋子目。

3、定额冷轧带肋钢筋子目是按定型制作的半成品考虑的。

4、定额已考虑施工损耗以及因钢筋加工综合开料和钢筋出厂长度定尺所引起钢筋非设计接驳。

5、绑扎铁丝、成型点焊和接头焊接用的电焊条，已综合在相应子目内。

6、钢筋安装按手工绑扎和点焊考虑。

如设计要求不同时，按设计要求套相应子目计算。

7、非预应力钢筋不包括冷加工，如设计要求冷加工，另行计算。

8、预应力钢筋如设计要求人工时效处理，按钢筋质量另行计算。

9、下表所列的构件钢筋，按表中所列系数调整人工和机械台班消耗量。

10、人工挖孔桩护壁钢筋、土钉锚杆钢筋按现浇构件钢筋制安子目计算。

11、锚杆、土钉和微型桩的钢管束安不包括钻孔，发生时另行计算。

12、锚具用量不同可以调整。

13、异形柱与剪力墙按下图单向划分。

14、钢丝束、钢绞线的消耗量是指其本身的理论重量，并包括损耗。

无粘结钢丝束单价包括保护层。

15、植筋胶植筋不含抗拔试验，抗拔试验另行计算。

4.3钢筋工程1.钢筋笼、桩头插筋、网片制作、安装工程量，按设想图示钢筋（网）长度（面积）乘以单位实际质量计算。

锚筋（杆）制作安装、张拉工程量，按设想长度乘以单位实际质量计算。

2现浇、预制构件钢筋制作安装工程量，按设想长度乘以单位实际质量计算。

3钢筋搭接按设计、规范规定计算。

墙、柱、电梯井壁的竖向钢筋；梁、楼板及地下室底板的贯通钢筋；墙、电梯井壁的水平转角筋，以上钢筋的连接区、连接方式、连接长度均按设计图纸和有关规范、规程、国家标准图册的规定计算。

4锚杆、土钉、微型桩的钢管，按设想图示尺寸以质量计算。

5先张法预应力钢筋，按设想图示钢筋长度乘以单位实际质量以质量计算。

6后张法预应力钢筋、钢丝束、钢绞线按设想图示钢筋（丝束、绞线）长度乘以单位实际质量计算，并区别不同锚具类型，分别按以下划定计算长度：1）低合金钢筋两端采用螺杆锚具时，钢筋长度按预留孔道长度减0.35m计算，螺杆另行计算。
